Quá trình biên dịch C cho vi điều khiển: Bên trong nút Build

Trong các môi trường phát triển như Keil MDK, STM32CubeIDE hay Arduino IDE, quy trình nạp code thường gói gọn trong một cú click chuột: nhấn Build rồi Download/Flash. Nhưng về bản chất vật lý, CPU của vi điều khiển (như ARM Cortex-M) không hề hiểu hàm main(), biến int, vòng lặp while(1) hay câu lệnh cấu hình thanh ghi. Bộ xử lý chỉ hiểu các chuỗi bit 0 và 1 (Machine Code) biểu diễn điện áp cao/thấp trên các cổng logic.

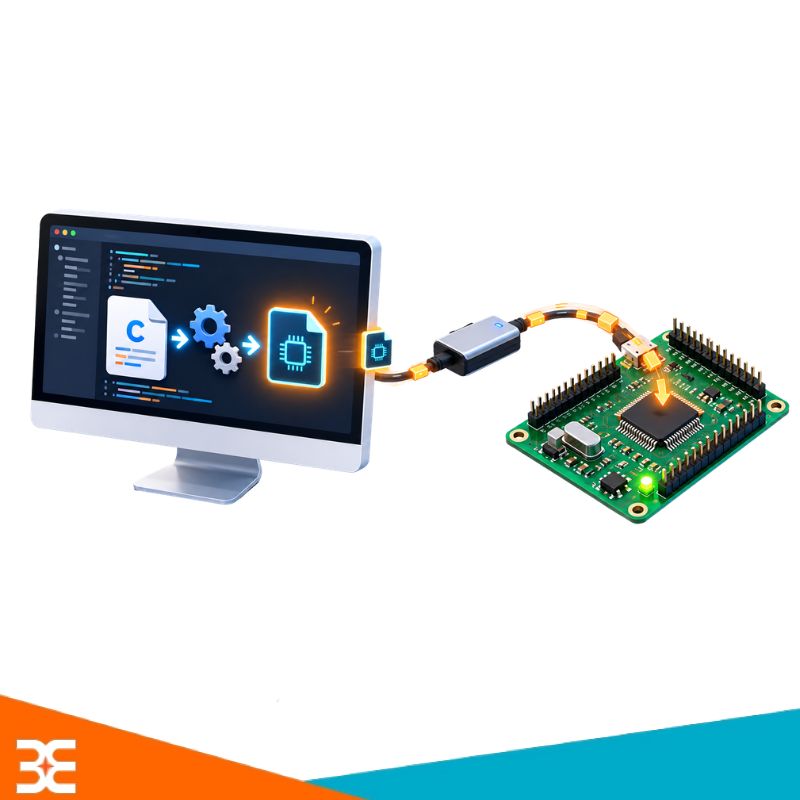

Toolchain là gì? Build khác nạp chương trình như thế nào?

Toolchain là bộ công cụ phối hợp để chuyển mã nguồn C/C++ thành chương trình thực thi cho vi điều khiển. Trong lập trình nhúng, chuỗi công cụ này thường bao gồm bộ tiền xử lý (Preprocessor), trình biên dịch (Compiler), trình hợp dịch (Assembler) và trình liên kết (Linker). Mỗi công cụ đảm nhận một công đoạn trong quá trình chuyển đổi mã nguồn thành mã máy phù hợp với kiến trúc đích.

Khi sử dụng Keil MDK, STM32Cube IDE hoặc Arduino IDE, lập trình viên thao tác thông qua giao diện của môi trường phát triển. Phía sau giao diện đó, IDE gọi các công cụ trong toolchain với cấu hình tương ứng: loại vi điều khiển, tập lệnh, mức tối ưu hóa, thư viện và cách bố trí bộ nhớ. Tên công cụ và định dạng file có thể khác nhau tùy nền tảng; trong bài viết này, các ví dụ chủ yếu sử dụng GNU Arm Toolchain.

Build: Tạo chương trình từ mã nguồn

Build là quá trình xử lý mã nguồn và các thành phần của dự án để tạo ra firmware. Với một dự án C thông thường, quá trình này gồm bốn giai đoạn: tiền xử lý, biên dịch, hợp dịch và liên kết. Kết quả thường là file thực thi như .elf. Tùy cấu hình, hệ thống build có thể tạo thêm file .hex hoặc .bị phục vụ việc nạp chương trình. Bạn có thể Build mà chưa cần kết nối bo mạch với máy tính.

Tuy nhiên, Build thành công không đồng nghĩa chương trình hoạt động đúng. Firmware vẫn có thể chứa lỗi logic, cấu hình ngoại vi sai hoặc phát sinh lỗi khi chạy trên phần cứng.

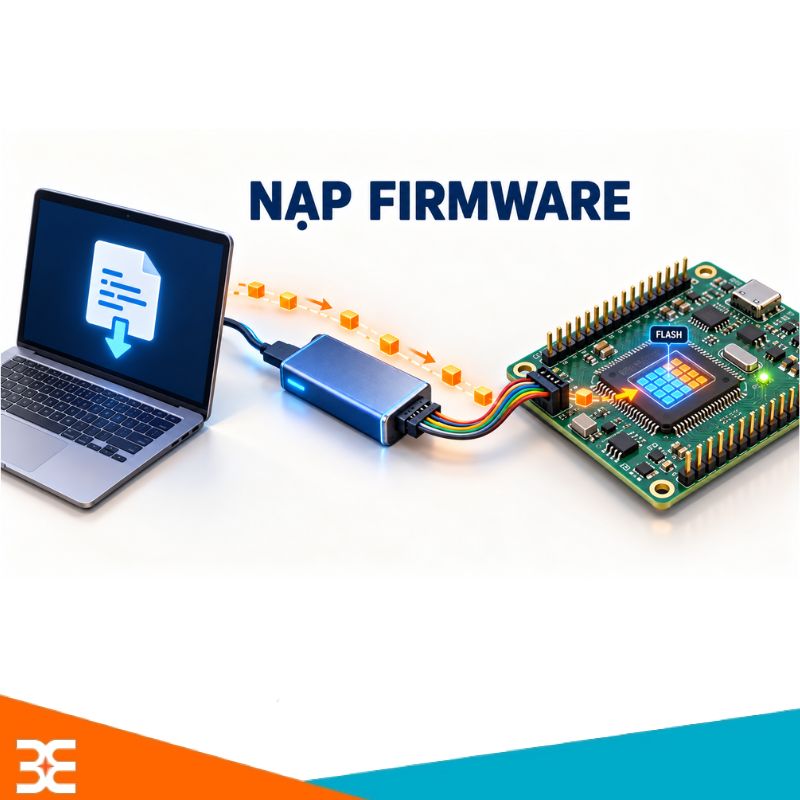

Nạp chương trình: Ghi firmware vào vi điều khiển

Nạp chương trình, thường được gọi là Download, Flash hoặc Upload, là bước ghi firmware đã tạo vào bộ nhớ của thiết bị, thường là bộ nhớ Flash. Quá trình này có thể thực hiện qua mạch nạp như ST-Link, J-Link với giao tiếp SWD/JTAG, hoặc qua bootloader sử dụng UART, USB và các giao tiếp được thiết bị hỗ trợ. Phần mềm nạp đọc file firmware, xác định vùng nhớ đích và điều khiển quá trình ghi dữ liệu.

Ví dụ, khi sửa chương trình nháy LED trên STM32, bạn cần Build để tạo firmware mới, sau đó nạp firmware vào bo mạch. Nếu chỉ Build mà chưa nạp, vi điều khiển vẫn chạy chương trình đã được ghi trước đó. Một số IDE tự động thực hiện cả hai thao tác khi nhấn Download hoặc Upload, nhưng về bản chất, đây vẫn là hai công đoạn riêng biệt.

4 giai đoạn chuyển mã C thành chương trình thực thi

Quá trình chuyển đổi từ mã nguồn C của lập trình viên thành các byte nạp vào bộ nhớ Flash được thực hiện bởi chuỗi công cụ (Toolchain) thông qua 4 giai đoạn liên tiếp:

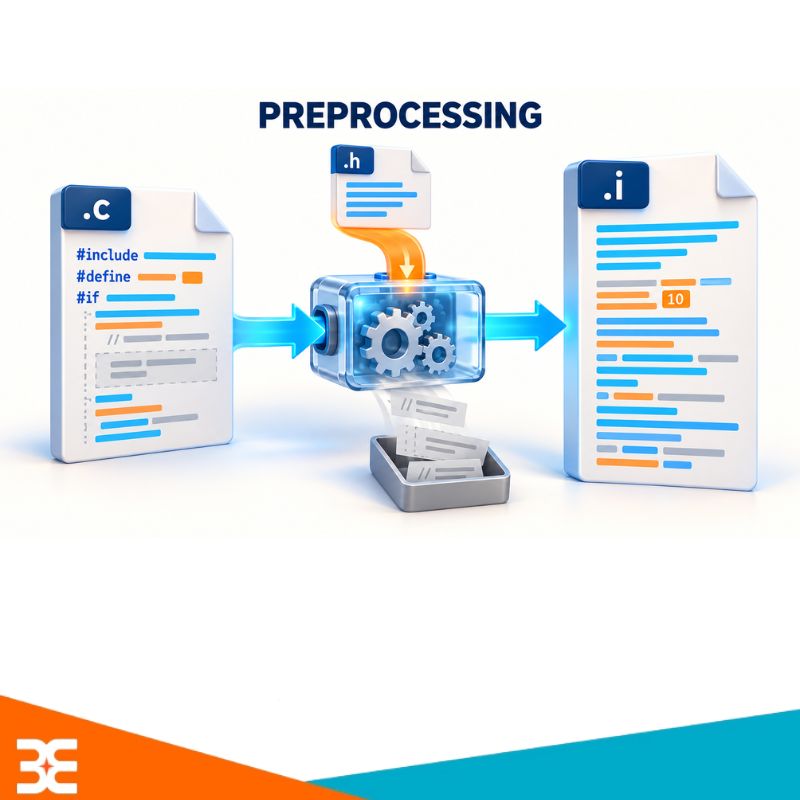

Tiền xử lý (Preprocessing) – Xử lý văn bản thuần túy

Công cụ đảm nhận: Preprocessor (trong bộ GCC là arm-none-eabi-cpp).

Ở bước này, bộ tiền xử lý chưa hề phân tích cú pháp C hay kiểm tra lỗi logic. Nó chỉ thao tác đọc và chỉnh sửa file văn bản theo các chỉ thị bắt đầu bằng dấu thăng #:

• #include <header.h>: Đọc toàn bộ nội dung của file header và dán đè trực tiếp vào vị trí khai báo.

•  #define: Tìm và thay thế chuỗi (Macro expansion).

• #ifdef / #ifndef / #endif: Lọc bỏ các khối code không thỏa mãn điều kiện biên dịch (thường dùng để cấu hình chân pin hoặc chọn vi điều khiển đích).

•  Xóa bỏ comment: Toàn bộ chú thích // hoặc /* */ bị lược bỏ hoàn toàn.

Đầu ra: File C mở rộng (thường có phần mở rộng .i). File này phình to hơn nhiều so với code gốc nhưng chỉ còn lại mã C thuần túy.

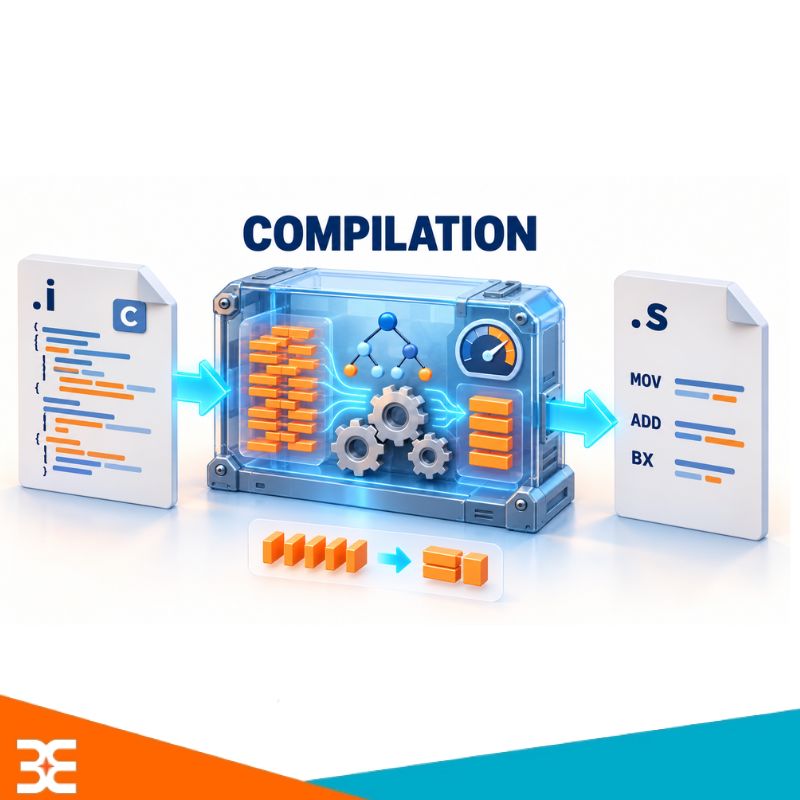

Biên dịch (Compilation) – Dịch thuật và Tối ưu hóa

Công cụ đảm nhận: Compiler (ví dụ cc1).

Đây là trái tim của quá trình biến đổi. Trình biên dịch phân tích ngữ pháp, kiểm tra kiểu dữ liệu, bắt các lỗi cú pháp (Syntax error) và chuyển đổi mã C thành Hợp ngữ (Assembly) đặc thù cho kiến trúc vi điều khiển đích (như tập lệnh ARM Thumb-2)

Vai trò của cờ tối ưu hóa (Optimization). Tùy vào cờ cấu hình (-O0, -O2, -Os...):

• Compiler có thể tự động gộp các phép tính lặp, trải phẳng vòng lặp (loop unrolling), hoặc loại bỏ hoàn toàn các biến/hàm không được sử dụng.
• Lưu ý với thanh ghi phần cứng: Nếu bạn kiểm tra cờ trạng thái ngoại vi bằng một biến thông thường trong vòng lặp while (flag == 0);, compiler có thể tối ưu hóa và chỉ đọc giá trị biến một lần vào thanh ghi nội, dẫn tới treo vô tận. Từ khóa volatile bắt buộc compiler phải đọc lại trực tiếp từ ô nhớ mỗi lần truy xuất.
• Đầu ra: File hợp ngữ (Assembly code, đuôi .s hoặc .asm).

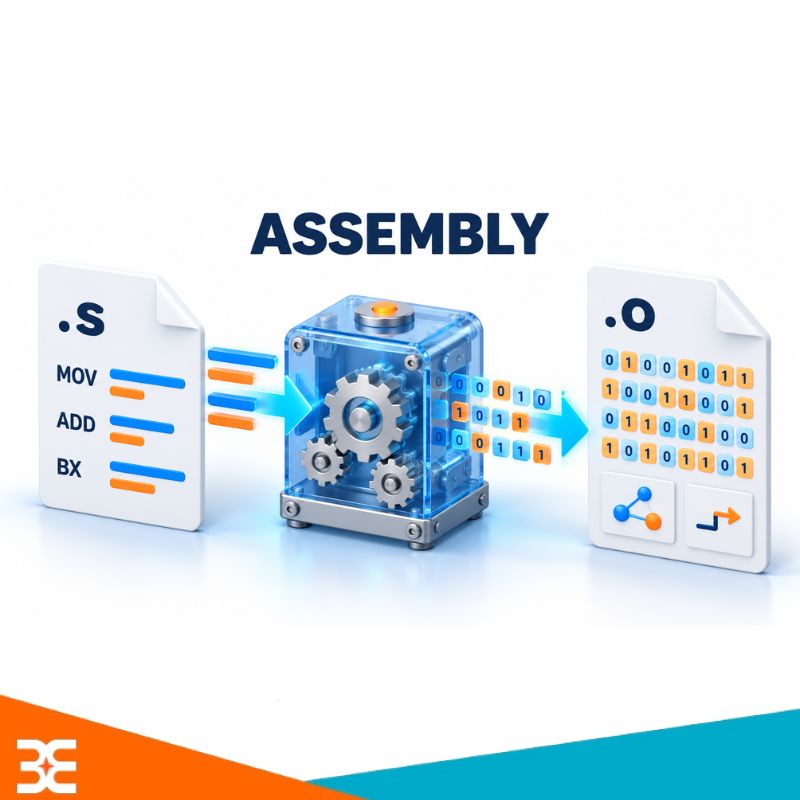

Hợp dịch (Assembly) – Chuyển ký tự sang mã nhị phân

Công cụ đảm nhận: Assembler (ví dụ arm-none-eabi-as).

Nhiệm vụ của Assembler rất cơ học: tra cứu bảng mã lệnh (Opcode) của vi điều khiển để dịch từng dòng lệnh hợp ngữ thành mã nhị phân tương ứng.

• Lệnh NOP biến thành mã hex 0xBF00.
• Lệnh IF (Wait For Interrupt) biến thành 0xBF30.
• Đầu ra: File đối tượng có thể tái định vị (Relocatable Object File, đuôi .o hoặc .obj theo định dạng chuẩn ELF).

Mỗi file .c ban đầu sẽ sinh ra đúng 1 file .o. Trong file này, code máy đã hình thành, nhưng các địa chỉ gọi hàm sang file khác (như gọi HAL_GPIO_TogglePin từ thư viện ngoài) vẫn đang để trống dưới dạng Unresolved Symbol.

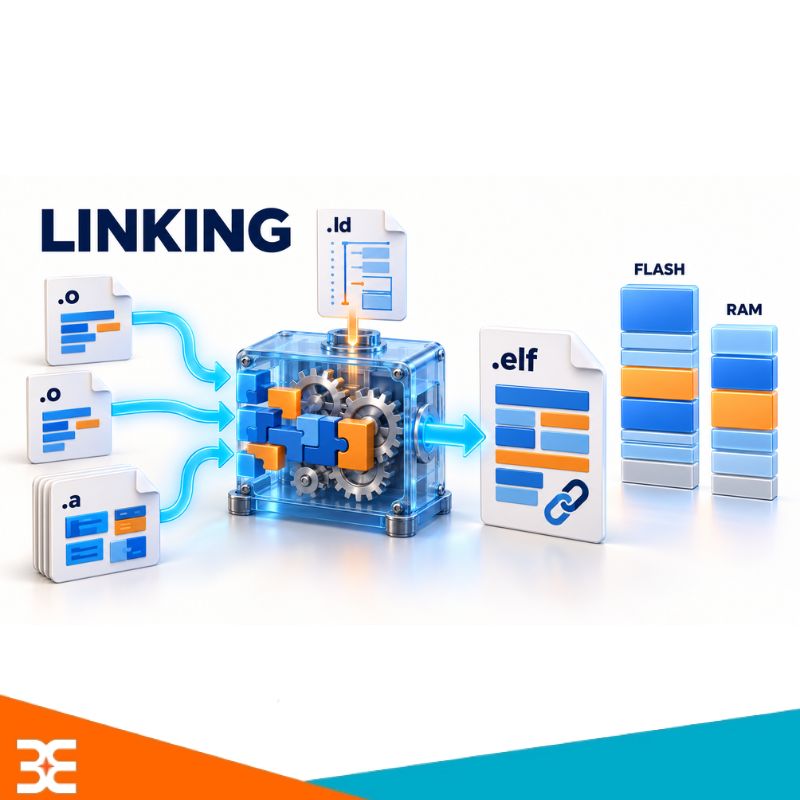

Liên kết (Linking) – Sắp xếp bản đồ bộ nhớ nhúng

Công cụ đảm nhận: Linker (ví dụ arm-none-eabi-ld).

Nếu Assembler tạo ra các viên gạch rời rạc (.o), thì Linker là người xây dựng ngôi nhà hoàn chỉnh. Linker gom tất cả file .o cùng các thư viện tĩnh (.a) lại, phân giải các địa chỉ bị bỏ trống và gán địa chỉ bộ nhớ vật lý cho từng dòng lệnh dựa trên Linker Script (.ld).

Các Section bộ nhớ kinh điển trong nhúng

Linker Script phân loại toàn bộ biến và mã thực thi vào các vùng cụ thể:

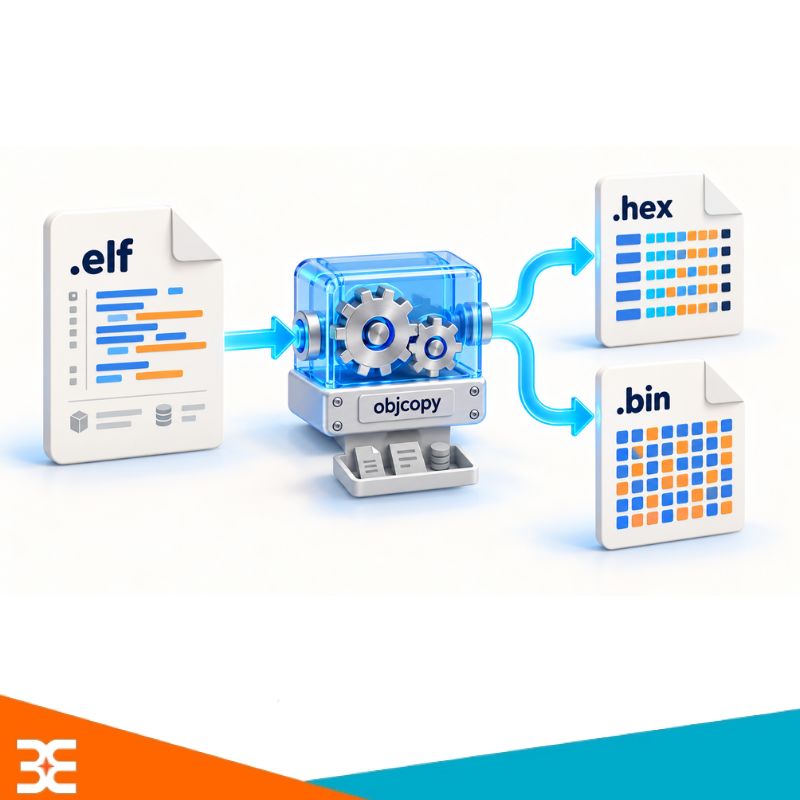

Xuất file nạp: Từ .elf thành .hex và .bin

File .elf chứa rất nhiều metadata phục vụ việc debug (như tên biến, dòng code C tương ứng để gỡ lỗi qua ST-Link/J-Link). Phần cứng vi điều khiển không cần những thông tin này.
Công cụ objcopy sẽ trích xuất mã nhị phân thuần túy từ file .elf:

• File .bin (Binary): Dữ liệu raw nguyên bản, chỉ gồm các byte tuần tự đúng với những gì sẽ ghi vào Flash bắt đầu từ địa chỉ 0x08000000.
• File .hex (Intel HEX): Dạng file text chứa từng dòng dữ liệu kèm địa chỉ đích và checksum để phần mềm nạp (như STM32CubeProgrammer) kiểm tra toàn vẹn đường truyền.

Khi bạn bấm nút nạp, mạch nạp sẽ bắn từng khối dữ liệu này qua giao tiếp SWD/JTAG vào các ô nhớ Flash nội của vi điều khiển. Khi cấp nguồn, con trỏ lệnh PC (Program Counter) nhảy vào vector ngắt Reset, chạy đoạn Startup Code, copy vùng .data vào RAM, xóa vùng .bss, và cuối cùng gọi hàm main().

Lời kết

Hiểu rõ bản chất 4 giai đoạn biên dịch không chỉ giúp chúng ta thoát khỏi cảm giác biến IDE thành một "chiếc hộp đen bí ẩn", mà còn là ranh giới phân định giữa một người chỉ biết viết code thông thường và một kỹ sư hệ thống nhúng thực thụ. Khi nắm vững đường đi của từng byte từ file .c đến ô nhớ Flash vật lý, bạn sẽ dễ dàng làm chủ các tình huống "khoai" nhất trong thực tế: từ việc xử lý lỗi tràn RAM/Flash, tối ưu hóa kích thước mã nguồn, cấu hình vùng nhớ cho Bootloader, cho đến việc giải mã các lỗi HardFault hóc búa. Lần tới khi nhấn nút Build, hãy nhớ rằng đằng sau một giây chờ đợi ngắn ngủi đó là cả một chuỗi chuyển đổi cực kỳ chính xác và chặt chẽ của Toolchain đang âm thầm vận hành.
