Combo Arduino Uno R3 Dán + Shield Uno R3 + 4 Module DRV8825

Đánh giá sản phẩm
369.000₫ 450.000₫
Mã sản phẩm: SP002379
  • Tương thích GRBL (mã nguồn mở chạy trên Arduino UNO R3 để điều khiển CNC mini)
  • Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn)
  • Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục
  • Tính năng điều khiển spindle

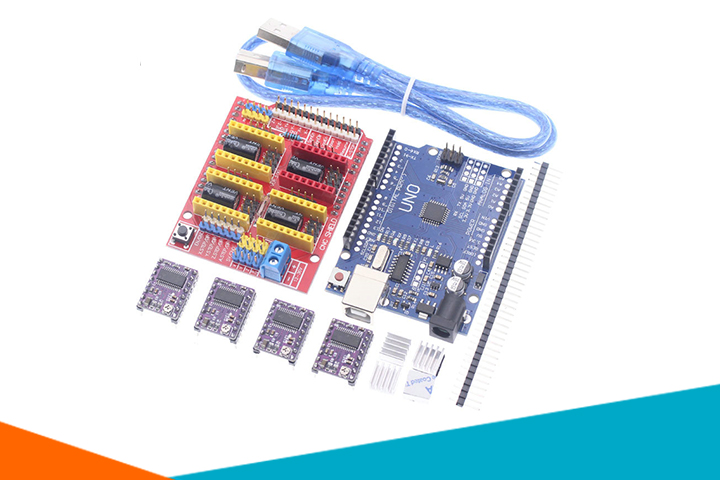

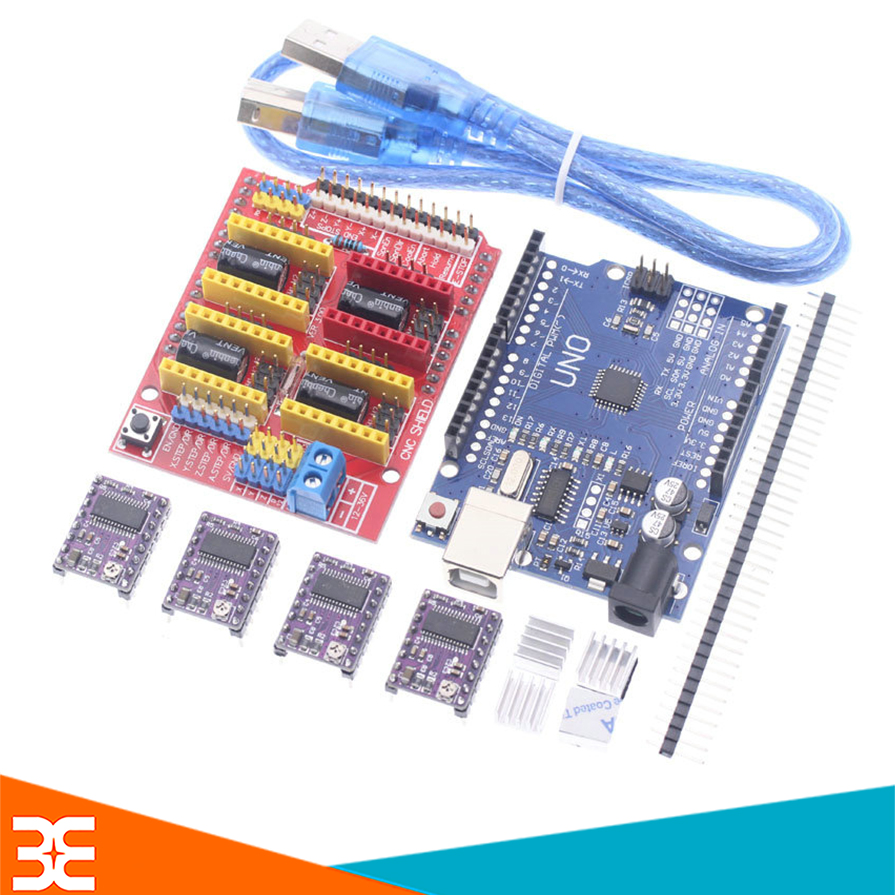

Combo Arduino Uno R3 Dán + Shield Uno R3 + 4 Module DRV882

 CNC shield V3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini.- Board có 4 khay dùng để cắm các mô đun điều khiển động cơ bước A4988,khi đó board có thể điều khiển3 trục X, Y, Z và thêm một trục thứ 4 tùy chọn trên các máy CNC mini. Sử dụng các trình điều khiển stepper tương thích A4988 hoặc DRV8825. Bảng mở rộng có thể được sử dụng cho máy khắc, bảng điều khiển máy in 3D. Tương thích GRBL 0.8. ( PWM) và trục điều khiển, hỗ trợ 4 trục (X, Y, Z, A-Có thể lặp lại X, Y, Z hoặc do Một trục 4 đầy đủ với phần mềm tùy chỉnh sử dụng chân D12 và D13). Thiết kế nhỏ gọn. Stepper Motors có thể được kết nối với 4 pin molex kết nối hoặc hàn tại chỗ.

Combo Arduino Uno R3 Dán + Shield Uno R3 + 4 Module DRV882


Thông Số Kỹ Thuật:

  • Tương thích GRBL (mã nguồn mở chạy trên Arduino UNO R3 để điều khiển CNC mini)
  • Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn)
  • Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục
  • Tính năng điều khiển spindle
  • Tính năng điều khiển dung dịch làm mát khi máy hoạt động
  • Sử dụng các mô đun điều khiển động cơ bước, giúp tiết kiệm chi phí khi thay thế, nâng cấp
  • Thiết lập độ phân giải bước động cơ bằng jump đơn giản
  • Thiết kế nhỏ gọn, các đầu nối tiêu chuẩn thông dụng
  • Điện áp nguồn cấp đa dạng từ 12V tới 36V.
  •  Kích thước 6.8x5.4cm.

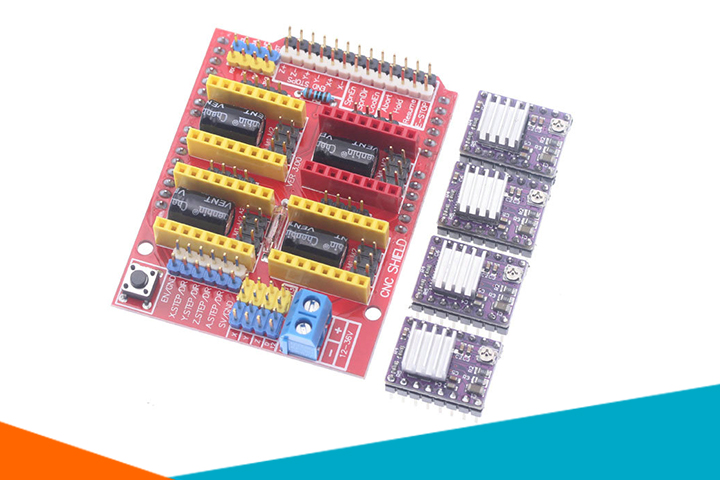

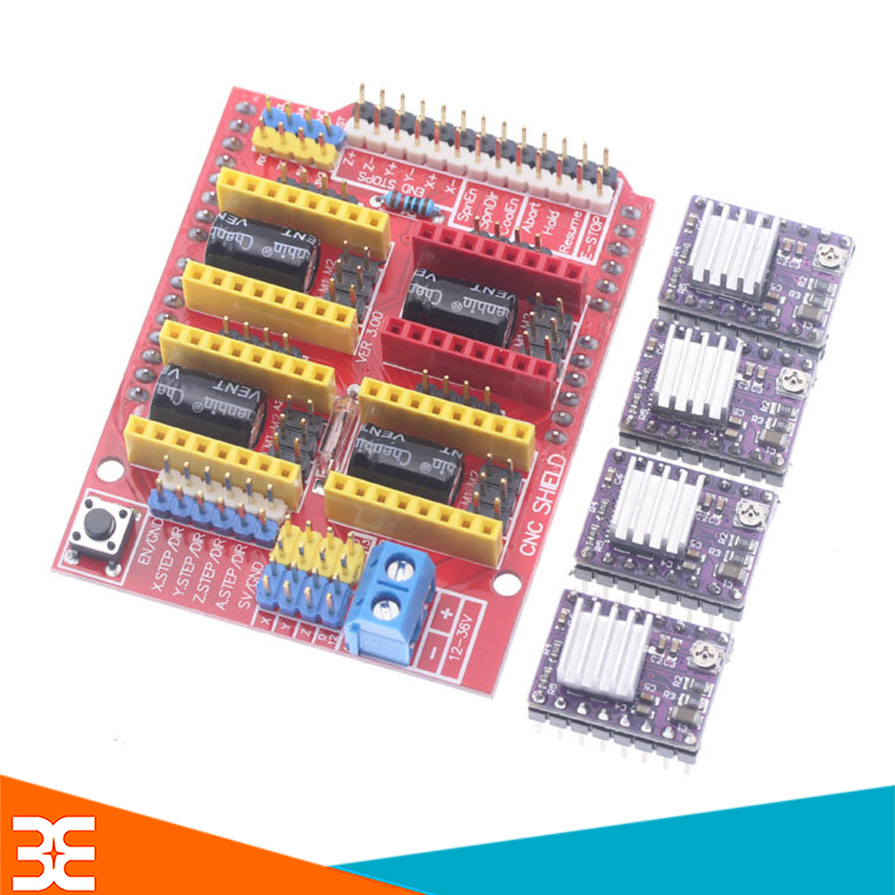

 Shield Uno R3 + 4 Module DRV882

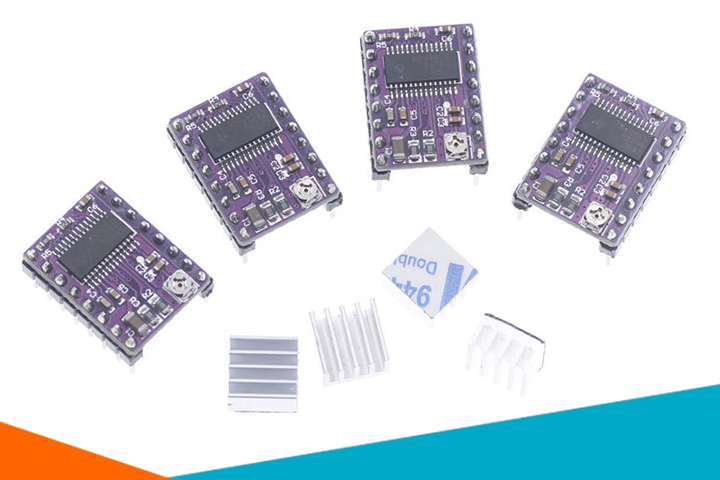

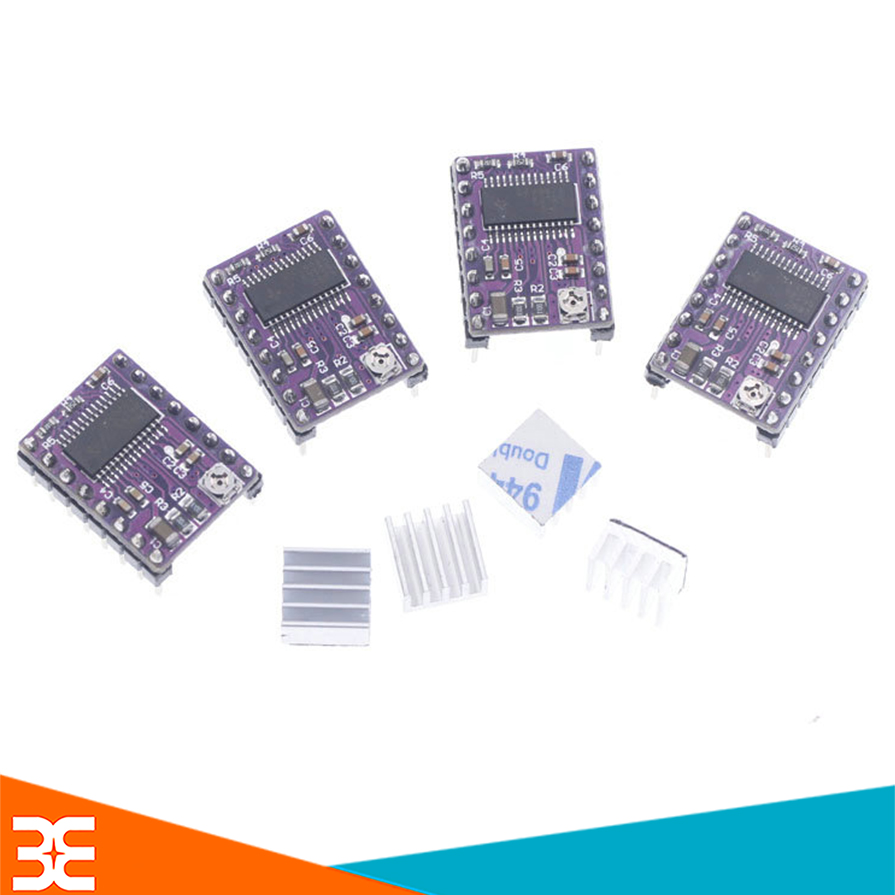

DRV8825 Stepper Motor Driver

Môđun có một pinout giao diện gần như giống với ổ cứng động cơ bước A4988, để nó có thể được sử dụng như là một hiệu suất cao hơn trong một trình đơn kéo xuống các tấm thay thế trong nhiều ứng dụng.
DRV8825 có tính năng điều chỉnh giới hạn hiện tại, quá dòng và bảo vệ quá nhiệt, 6 độ phân giải (xuống 1/32 bước).
Nó sử dụng 8,2 - 45 V, có thể cung cấp lên đến khoảng 1,5 cho mỗi giai đoạn không có tản nhiệt hoặc luồng không khí bắt buộc (được đánh giá lên đến 2,2 trên một khối lượng đủ làm mát thêm).

Các tính năng:

  • Giao diện điều khiển bước và bước đơn giản

  • Giao diện có thể kết nối trực tiếp với các hệ thống 3.3V và 5V

  • Hỗ trợ quá nhiệt tắt máy,

 Module DRV882
