Sò Bếp Từ H20R1202 IGBT 20A 1200V T0-247

Sò Bếp Từ H20R1202 IGBT 20A 1200V T0-247

Giới thiệu chung về Sò Bếp Từ H20R1202 IGBT 20A 1200V T0-247

Sò Bếp Từ H20R1202 IGBT 20A 1200V T0-247 là linh kiện điện tử bán dẫn công suất 3 cực. Là một trong những transistor kích xung điều khiển rất quan trọng sử dụng trong bếp từ. Nhờ vào cấu tạo đặc biệt giúp Sò Bếp Từ H20R1202 có khả năng đóng cắt nhanh như một Mosfet, vừa có công suất chịu tải lớn như một transistor thường

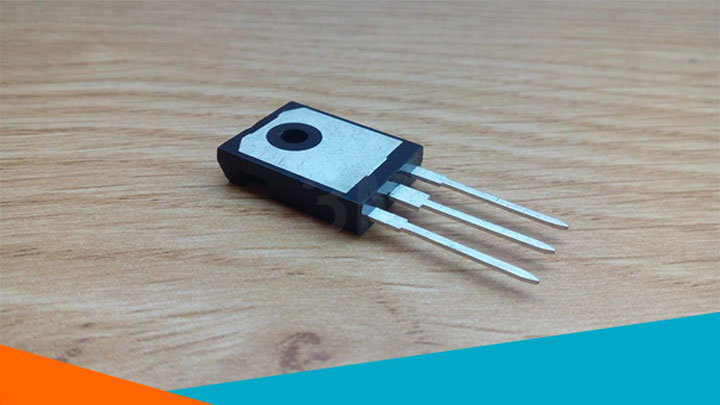

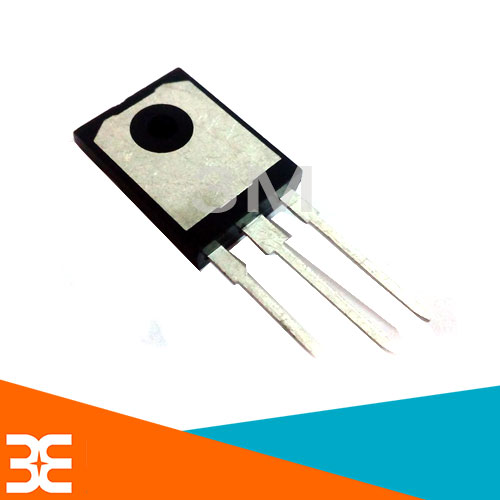

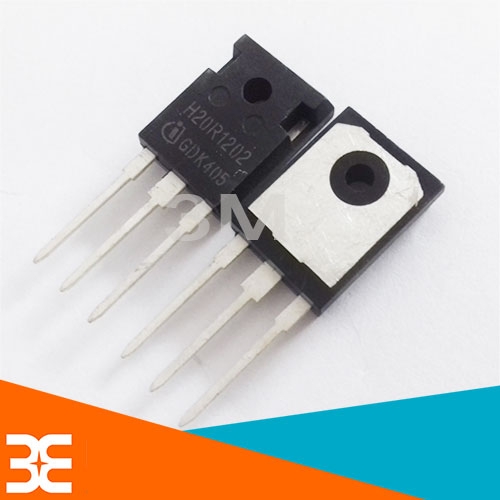

Sò Bếp Từ H20R1202

Thông số kỹ thuật của Sò Bếp Từ H20R1202 IGBT

• Điện áp cực đại V_CE = 1200V
• Dòng điện cực đại I_C: 40A (ở nhiệt độ 25ºV) 20A (ở nhiệt độ 100ºC)
• Dải nhiệt độ hoạt động: -40ºC~175ºC
• V_GE = 20V
• Thời gian trễ: 359ns
• Công suất: 330W
• Kiểu chân cắm: T0-247

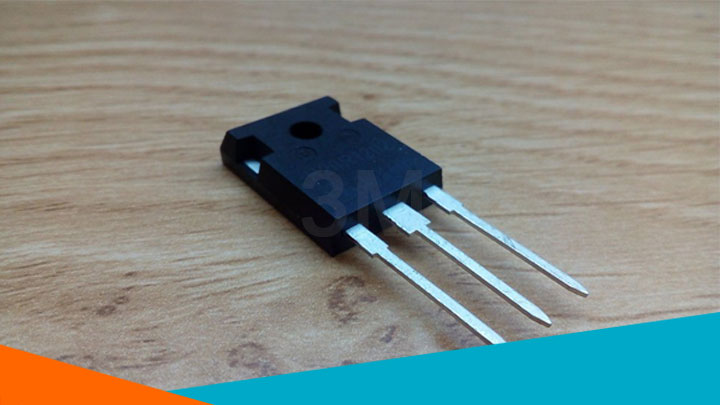

Sò Bếp Từ H20R1202 kích xung điều khiển

Hướng dẫn sử dụng và lưu ý

Bếp từ tạo ra từ trường biến thiên liên tục với tần số cao để tạo ra dòng Fuco. Dòng này sẽ dùng để đốt nóng các vật liệu có tính từ. Từ trường này sinh ra bởi một cuộn dây đồng nằm ở dưới mặt bếp. Dòng một chiều này được đóng cắt bởi một Transistor kích xung IGBT. Đây là một trong những linh kiện điện tử bạn phải kiểm tra đầu tiên khi bếp từ bị hỏng. Thông thường Transistor IGBT này chết là do con tụ Micro bên cạnh nó bị phồng hoặc có thể do con Diode zener nối với chân IGBT bị hỏng. Sau khi thay transistor IGBT mới các bạn nên tháo cuộn dây đồng ra và lắp thử một bóng đèn 220V-100W để thử. Trên đây chỉ là một số lỗi thường gặp nhất trong bếp từ
