Giới thiệu MUR460 4A 600V SCHOTTKY

Diode MUR460 là một linh kiện điện tử bán dẫn thuộc dòng Diode schottky

Cấu tạo và đường đặc tuyến Volt-Ampe của Diode schottky

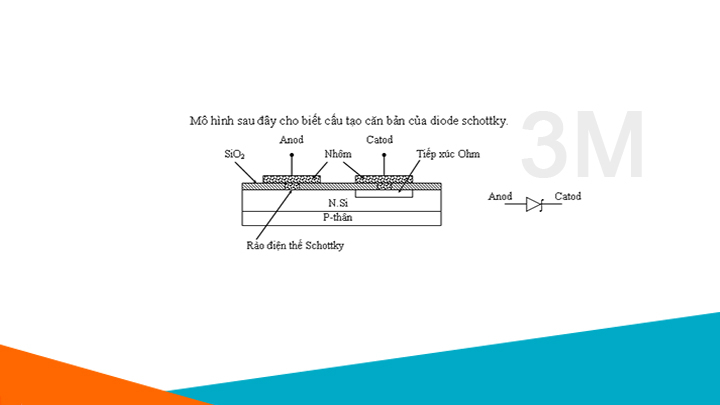

Cấu tạo Diode Schottky 1

Để rút ngắn thời gian hồi phục. Các hạt tải điện phải di chuyển nhanh, vùng nghèo điện tử phải hẹp. Ngoài ra, còn phải tạo điều kiện cho sự tái hợp giữa lỗ trống và điện tử dễ dàng và nhanh chóng hơn. Đó là nguyên tắc của Diode schottky

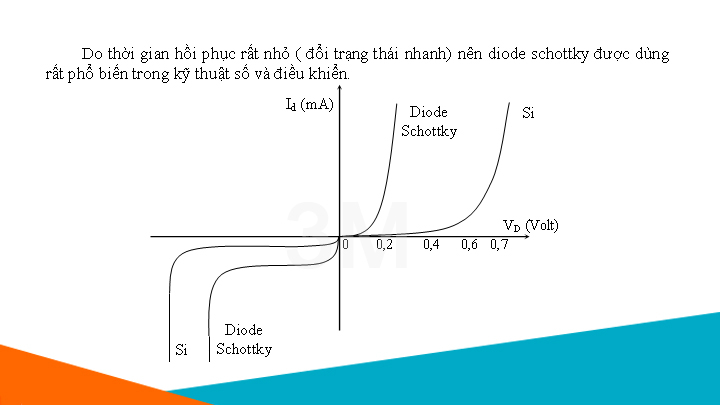

Đường đặc tuyến V-A  1

Ta thấy trong Diode schottky, thường người ta dùng nhôm để thay thế chất bán dẫn loại P và chất bán dẫn loại N là Silic. Do nhôm là một kim loại nên rào điện thế trong Diode schottky giảm nhỏ nên điện thế ngưỡng của Diode schottky khoảng 0,2V đến 0,3V. Để ý là Diode schottky có điện thế bảo hoà ngược lớn hơn diode Silic và điện thế sụp đổ cũng nhỏ hơn Diode Silic

Thông số kỹ thuật

Điện áp ngược cực đại: 600V

Dòng thuận cực đại: 4A

Dải nhiệt độ hoạt động: -65ºC~175ºC

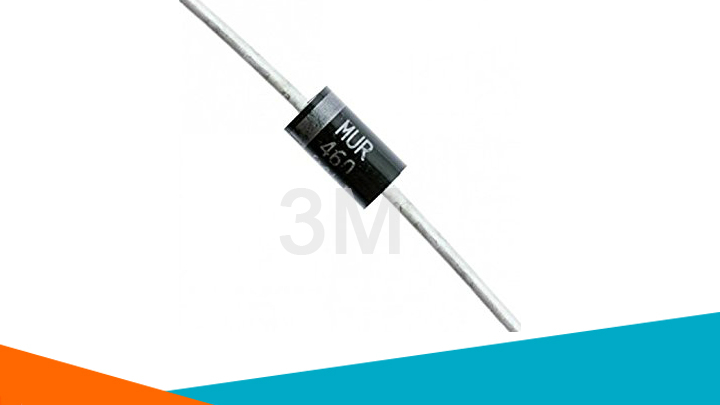

Hình ảnh Diode MUR460 1

Ứng dụng

Tốc độ đóng cắt nhanh cho phép Diode hoạt động tốt tại băng tần 200kHz~2MHz

Ngoài ra cũng nhờ tốc độ đóng mở nhanh mà Diode schottky có thể làm việc trong Bộ Trộn (Mixers) cũng như Bộ Dò (Detectors)

Diode MUR460 có dòng dò thấp, công suất tiêu hao nhỏ

Hướng dẫn sử dụng và lưu ý

Điện áp cấp cho Diode phải  ≤ 0.7 lần điện áp ngược cực đại để Diode có thể làm việc ổn định trong thơi gian dài

Do Diode là linh kiện điện tử phân cực nên cần lắp đúng chiều

Cần tránh cho Diode tiếp xúc với nhiệt độ quá cao

Hiện nay, Diode được sử dụng rất phổ biến hầu như có mặt trong tất cả các mạch điện tử. Các bạn có thể tìm mua thêm nhiều loại Diode cũng như linh phụ kiện khác tại Linh kiện điện tử 3M với chất lượng đảm bảo đi kèm với giá thành hợp lý
