Module RF NRF24L01 2.4GHz 8Pin

1. Giới thiệu về module NRF24L01

a. Các tính năng chính:

- Module sử dụng sóng radio băng tần 2.4Ghz để truyền dữ liệu.

- Tốc độ truyền lên tới 2Mbps.

- Hoạt động với công suất thấp.

- 11.3mA dòng điện tiêu thụ với chức năng truyền tín hiệu đi ở công suất phát là 0dBm.

- 12.3 mA dòng điện tiêu thụ với chức năng nhận dữ liệu ở tốc độ truyền 2Mbps.

- Dòng tiêu thụ 900nA ở chế độ công suất thấp.

- Dòng tiêu thụ 22uA ở chế độ standby.

- Nguồn điện đầu vào dải rộng từ 1.9V – 3.6V.

- Tự động xử lý gói dữ liệu đến và đi.

- Các chân input và output tương thích với điện áp 3.3V và 5V

 Ứng dụng module NRF24L01:

- Thiết bị ngoại vi PC không dây

- Chuột, bàn phím, điều khiển không dây

- Tai nghe VoIP

- Tay cầm chơi game

- Thiết bị đeo tay

- Điều khiển từ xa các thiết bị gia dùng.

- IOT

- RFID


Hướng dẫn sử dụng

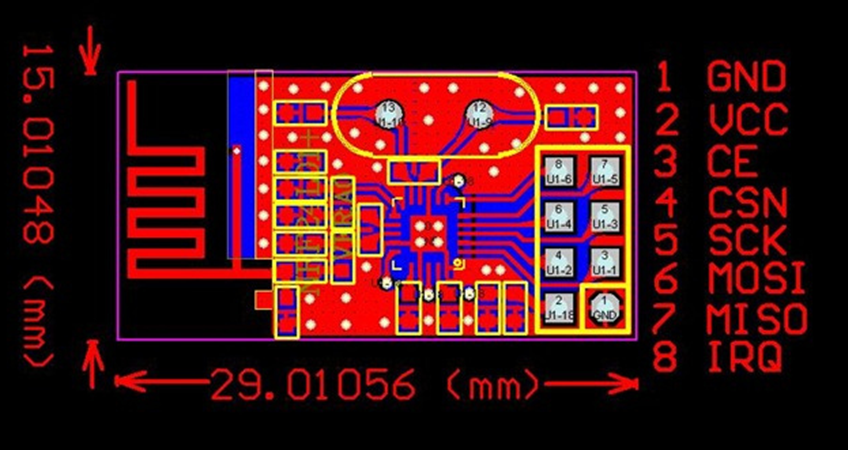

a. Sơ đồ phần cứng của module NRF24L01

Module NRF24L01 2.4GHz

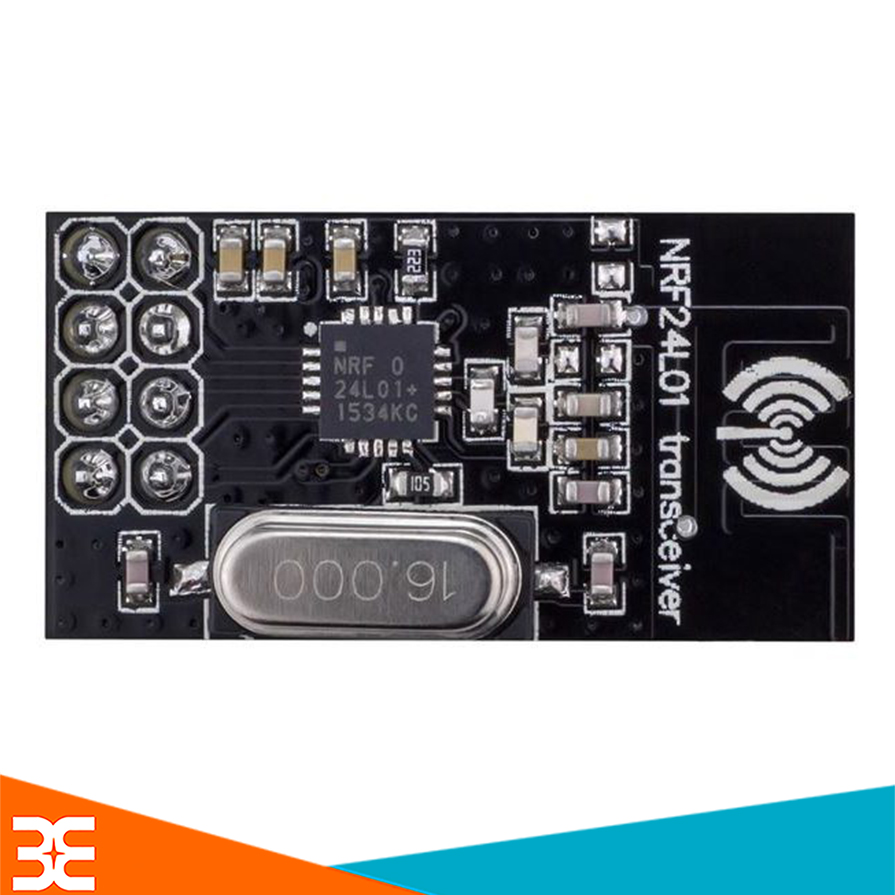

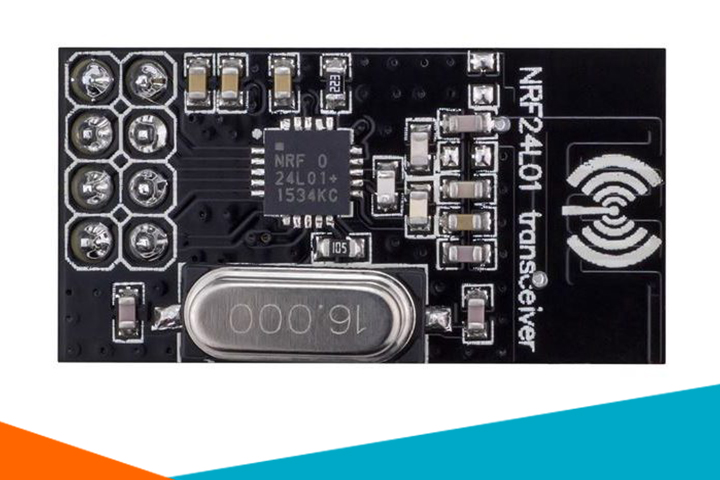

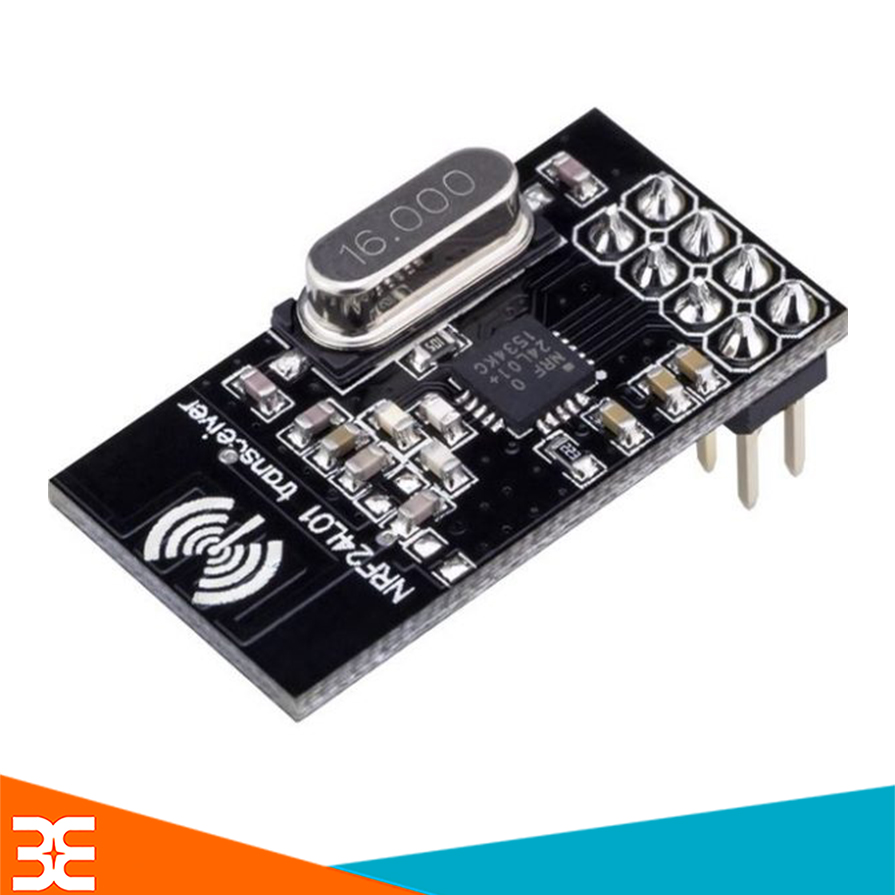

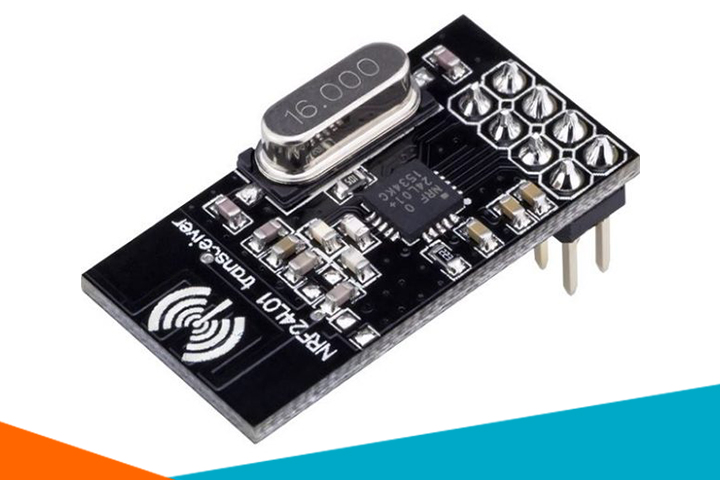

b. Hình ảnh thực tế:

 Module 2.4GHz 8Pin


c. Kết nối với MCU

Mạch phát: Sử dụng STM32L053R8T6

Sơ đồ kết nối:


Mạch Thu: Sử dụng STM32F103RBT6

Sơ đồ kết nối:




Chương trình nhận được dữ liệu gửi đến sẽ đảo trạng thái led và gửi lên máy tính. Chi tiết sẽ được giới thiệu trong video dưới đây:




Tải code mẫu tại đây: http://www.mediafire.com/file/di10aa1g78wdw8e/NRF.zip
