Module Kiểm Tra Dung Lượng Thực Pin 18650 XH-M240
Module Kiểm Tra Dung Lượng Thực Pin 18650 XH-M240 được làm bằng các linh kiện điện tử chất lượng cao, chắc chắn, bền, dẫn điện và hiệu suất tốt, tuổi thọ lâu dài. Máy kiểm tra dung lượng pin này được sử dụng để kiểm tra điện áp, khả năng phóng điện và năng lượng xả của pin lithium 18650.

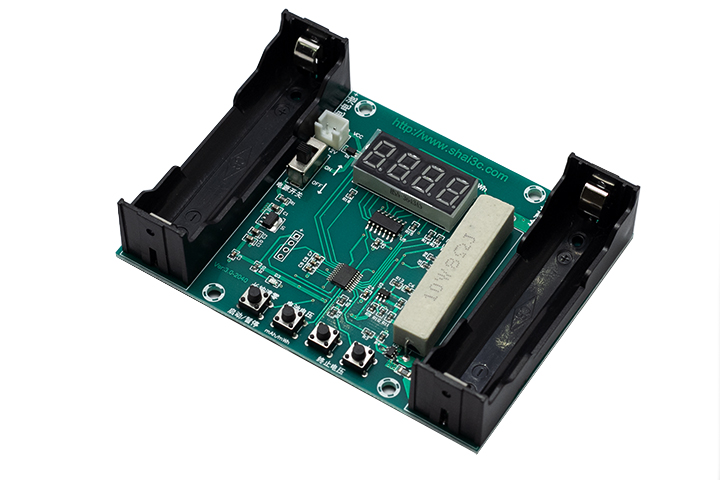

Module Kiểm Tra Dung Lượng Pin 18650 XH-M240
Thông số kỹ thuật:
- Mẫu: XH-M240
- Độ chính xác hiển thị: 0,1
- Độ chính xác đo lường: 1mAH
- Nguồn điện: Pin DC 5V-12V / 18650 (Không bao gồm)
- Dòng điện chờ: 5-7mA
- Dòng xả: Khoảng 500mA
- Công suất tải của module 18650 XH-M240: 10W, 8Ω
- Lỗ lắp đặt: 3mm
- Kích thước: xấp xỉ 11 x 8cm/ 4.33 x 3.15inch

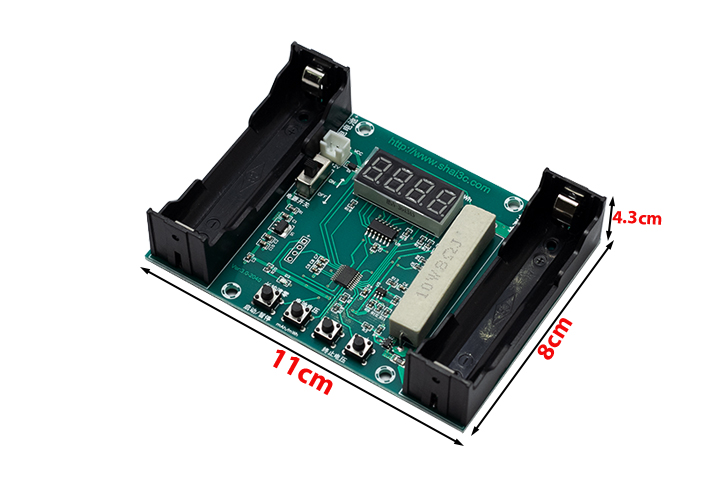

Kích Thước Của Module Kiểm Tra Dung Lượng Pin 18650 XH-M240
Đặc điểm và tính năng:
- Được làm bằng các linh kiện điện tử chất lượng cao, chắc chắn, bền, dẫn điện và hiệu suất tốt, tuổi thọ lâu dài.
- Máy kiểm tra dung lượng pin này được sử dụng để kiểm tra điện áp, khả năng phóng điện và năng lượng xả của pin lithium 18650
- Với nguồn điện hoạt động kép, thiết bị có hiệu suất làm việc cao và tiết kiệm thời gian của bạn.
- Thiết bị có thể hiển thị dung lượng xả và năng lượng xả.
- Thiết bị hỗ trợ chức năng bộ nhớ thông số, thuận tiện cho việc kiểm tra lần sau.

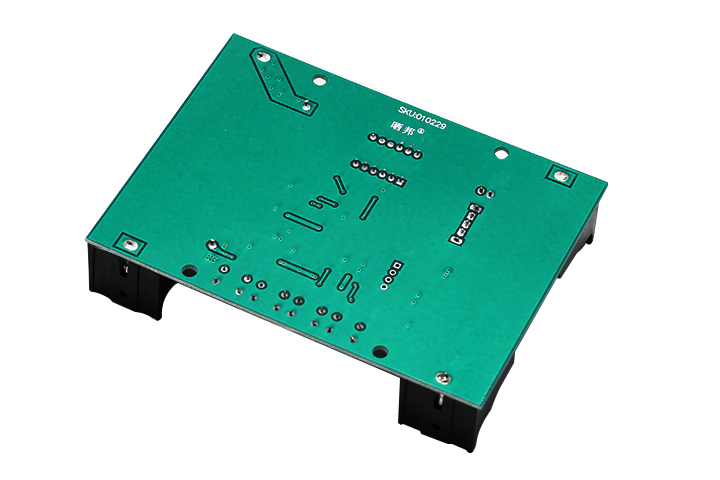

Mặt Sau Của Module Kiểm Tra Dung Lượng Pin 18650 XH-M240
Các bước sử dụng:
- Kết nối điện áp làm việc DC 5V ~ 12V từ ổ cắm XH2.54-2P màu trắng hoặc lắp pin 18650 ở ổ cắm pin bên trái.
- Lắp pin 18650 đo được vào ổ cắm pin bên phải.
- Bật công tắc cấp nguồn. Khi đó màn hình sẽ hiển thị điện áp pin hiện tại.
- Đặt điện áp dừng xả. Nhấn nút + và - để đặt điện áp dừng xả. Các thông số có thể được lưu tự động. Bạn nên đặt điện áp dừng xả của pin 18650 thành 3.5V.
- Nhấn nhanh nút đầu tiên (bên trái) để bắt đầu đo, sau đó đèn báo LED D3 sẽ BẬT.
- Nhấn nhanh nút thứ hai để chuyển đổi dung lượng (mAh), năng lượng (mWh) và điện áp.
- Nhấn và giữ nút đầu tiên (trái) để xóa dung lượng (mAh) và năng lượng (mWh) chênh lệch.
- Pin được kiểm tra và hiển thị giá trị kiểm tra pin khi đèn báo LED D3 bắt đầu nhấp nháy

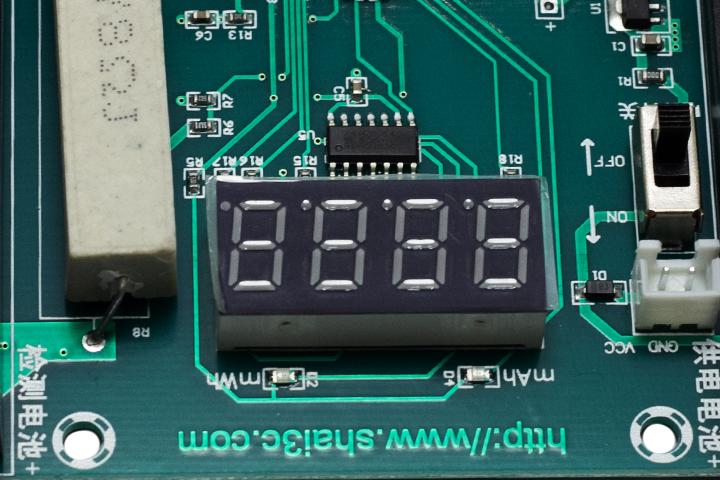

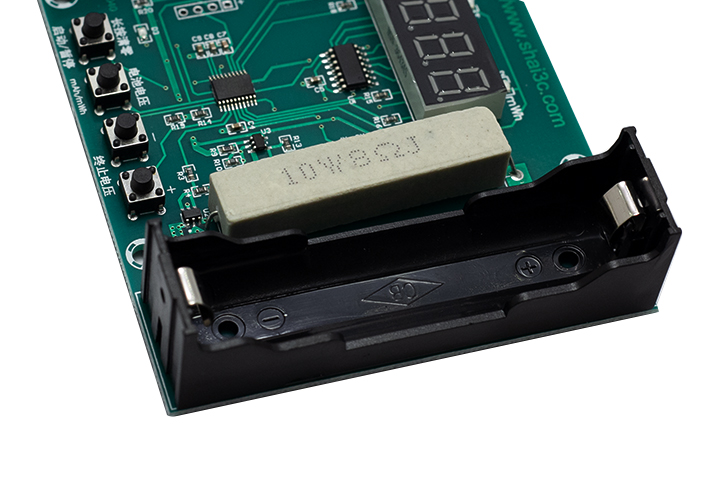

Chi Tiết Của Module Kiểm Tra Dung Lượng Pin 18650 XH-M240
Module Kiểm Tra Dung Lượng Pin 18650 XH-M240

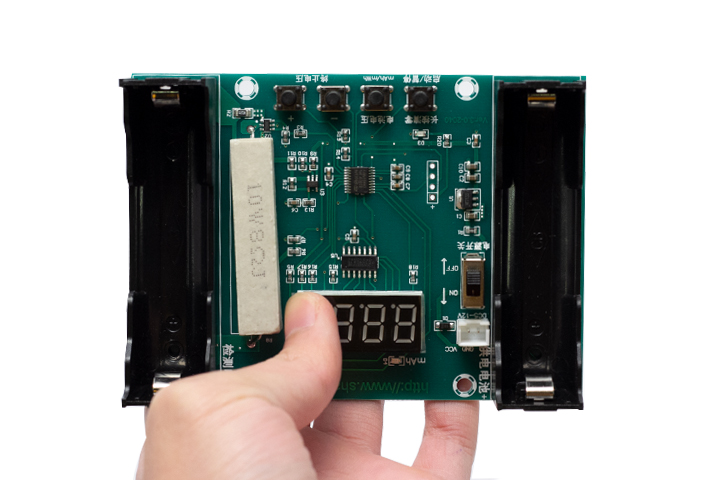

Hình Ảnh Thực Tế Của Module Kiểm Tra Dung Lượng Pin 18650 XH-M240
