Module ISD1760 Thu Âm Thanh - Phát Âm Thanh 75s

Module ISD1760 Thu Âm Thanh - Phát Âm Thanh 75s

Module Thu Phát Âm Thanh ISD1760 được dùng để ghi âm hoặc chứa tín hiệu âm thanh. Sử dụng chip tích hợp ISD1700 có hiệu suất cao. Module ISD1700 có thể ghi nhiều loại âm thanh khác nhau với thời lượng ghi âm lên đến 75s. Sau khi ghi âm xong dữ liệu sẽ được chứa trong bộ nhớ Flash mà không bị nén lại. Trên module đã có sẵn một số nút bấm như: REC, PLAY, EARSE có thể điều khiển được module và có thể điều khiển board bằng giao tiếp SPI. Module này có dễ dàng điều khiển được bằng Arduino.

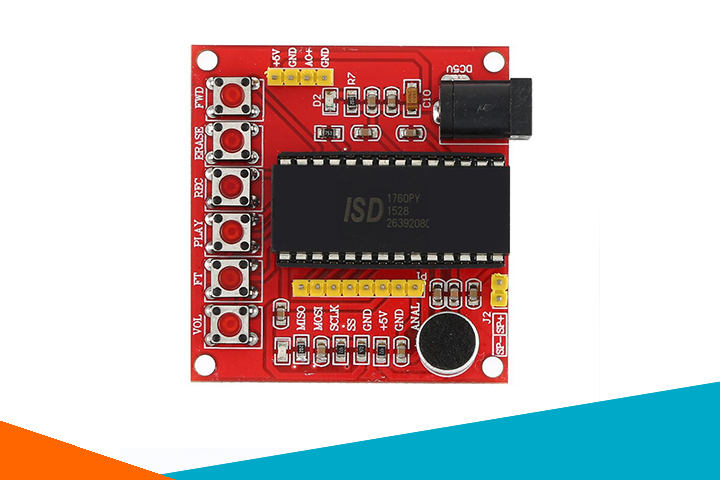

Module ISD1760 Thu Âm Thanh - Phát Âm Thanh 75s

Thông Số Kỹ Thuật Module ISD1760

• IC: ISD1700
• Ðiện áp: 5VDC.
• Thời lượng ghi âm: 75s.

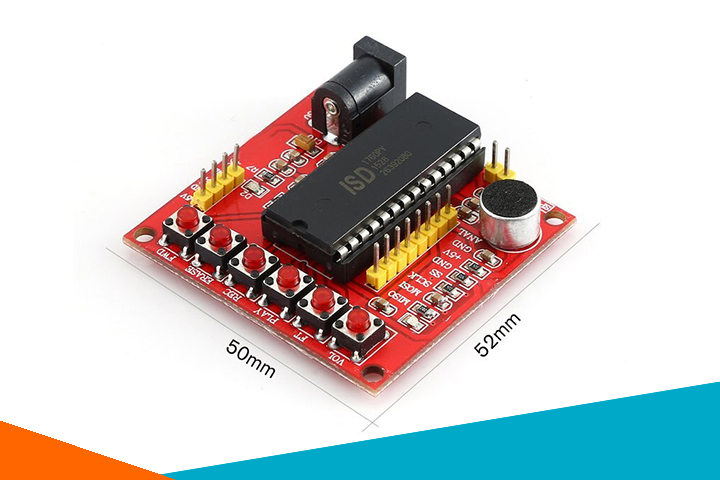

• Kích thước: 52x55mm.
• Có Led hiển thị nguồn và các chỉ số.
• Có thể hoạt động không cần vi điều khiển.
• Microphone có sẵn trên board.

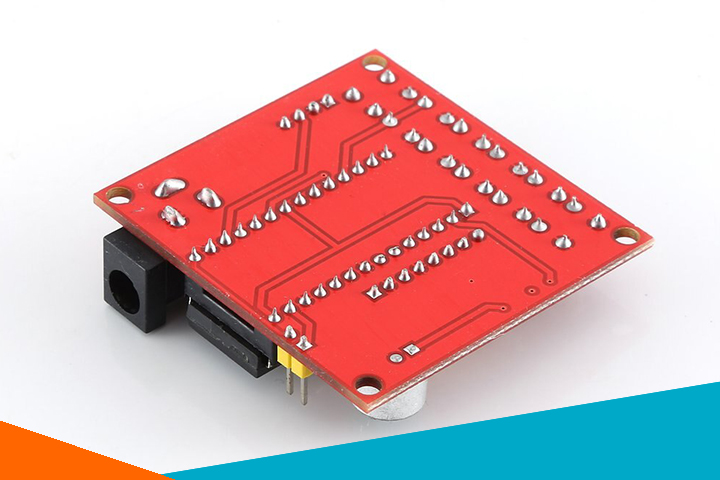

Mặt Sau Module ISD1760

Hướng Dẫn Sử Dụng Module Thu Phát Âm Thanh ISD1760

1. REC: Nhấn giữ nút REC cùng lúc đó đèn led sẽ sáng lên, bạn chỉ cần nói vào MIC để ghi âm lại. Sau khi ghi âm đến một khoảng thời gian quy định thì Led sẽ tắt, sau đó bạn nhấn lại lần nữa để ghi âm đoạn thứ 2.

2. PLAY: Có hai cách để phát âm thanh:

• Cách 1: Nhấn một lần nút PLAY để phát đoạn ghi âm hiện tại khi Led nháy liên tục cho đến khi hết đoạn đã chọn. Trong lúc phát âm thanh nếu bạn ấn nút PLAY 1 lần nữa âm thanh sẽ ngừng phát..
• Cách 2: Nhấn giữ để phát: Nhấn giữ nút PLAY để phát hết tất cà những đoạn đã được ghi âm và sẽ phát lại liên tục cho đến khi thả nút nhấn này ra.

3. FWD: Thực hiện chuyển qua những đoạn ghi âm tiếp theo đã được ghi lại. Trong quá trình phát nếu ấn phím này một lần nữa thì đoạn hiện tại sẽ dừng lại và đoạn tiếp theo sẽ được phát.

4. ERASE: xóa từng đoạn ghi âm ở vị trí đầu hoặc vị trí cuối trong dãy âm thanh được ghi âm, mạch sẽ nhảy đến đoạn ghi âm kế cận đoạn vừa xóa để phát. Ấn giữ nút này trong 3s để chọn tất cả các đoạn ghi âm muốn xóa, tiếp tục giữ Led sẽ nháy 7 lần báo đã xóa hoàn toàn tất cả các đoạn đã ghi âm.

5. RST: Nhấn nút này để thực hiện thao tác reset chip.

6. VOL: Có thể điều chỉnh âm lượng đầu ra cả board. Chip mặc định ngõ ra cho âm thanh lớn nhất. Mỗi lần nhấn âm thanh sẽ giảm xuống cho đến khi nhỏ nhất và tiếp tục ấn để tang lên mức lớn nhất.

7. FT: Khi thực hiện nhấn FT sẽ ghi song song hai nguồn âm thanh đầu vào cùng lúc là Analog in và Microphone.
