Module Đo Dòng Đo Áp 0-100V/50A Có Trở Shunt Đi Kèm

 Module Đo Dòng Đo Áp 0-100V/50A Có Trở Shunt Đi Kèm

 Thông Số Kĩ Thuật:

• Nguồn cấp hiển thị: DC 4.5 ~ 30V, có chống cắm ngược nguồn.

• Dải đo vôn: 4.5V - 100V

• Độ phân giải Volt: 0.1V

• Dải đo dòng: 0 - 50A

• Độ phân giải Ampe: 100mA

• Dòng tiêu thụ: < 20mA

• Tốc độ lấy mẫu: >= 100ms

• Sai số: 1%

• Loại màn hình hiển thị: LED 7 đoạn 0.28"

• Kích thước module: 48 x 29 x 21mm

• Nhiệt độ hoạt động: -15 ~ 70 độ C

• Độ ẩm hoạt động: không ngưng tụ: 10 - 80%

 Cách đấu nối: Sử dụng Thêm Trở Shunt 100A để đo

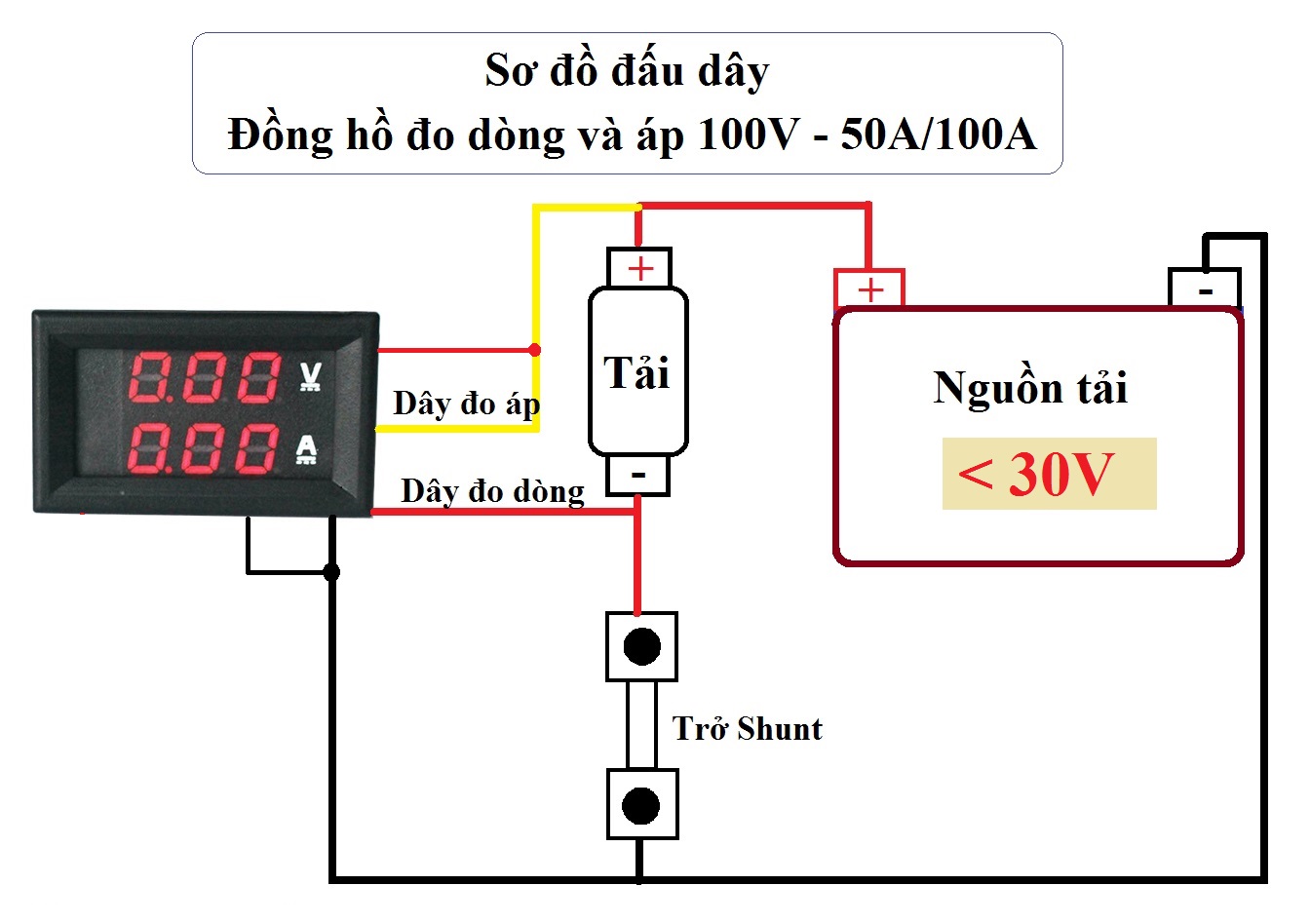

Cách 1: Sử dụng nguồn chung: Đối với nguồn tải < 30Vol:

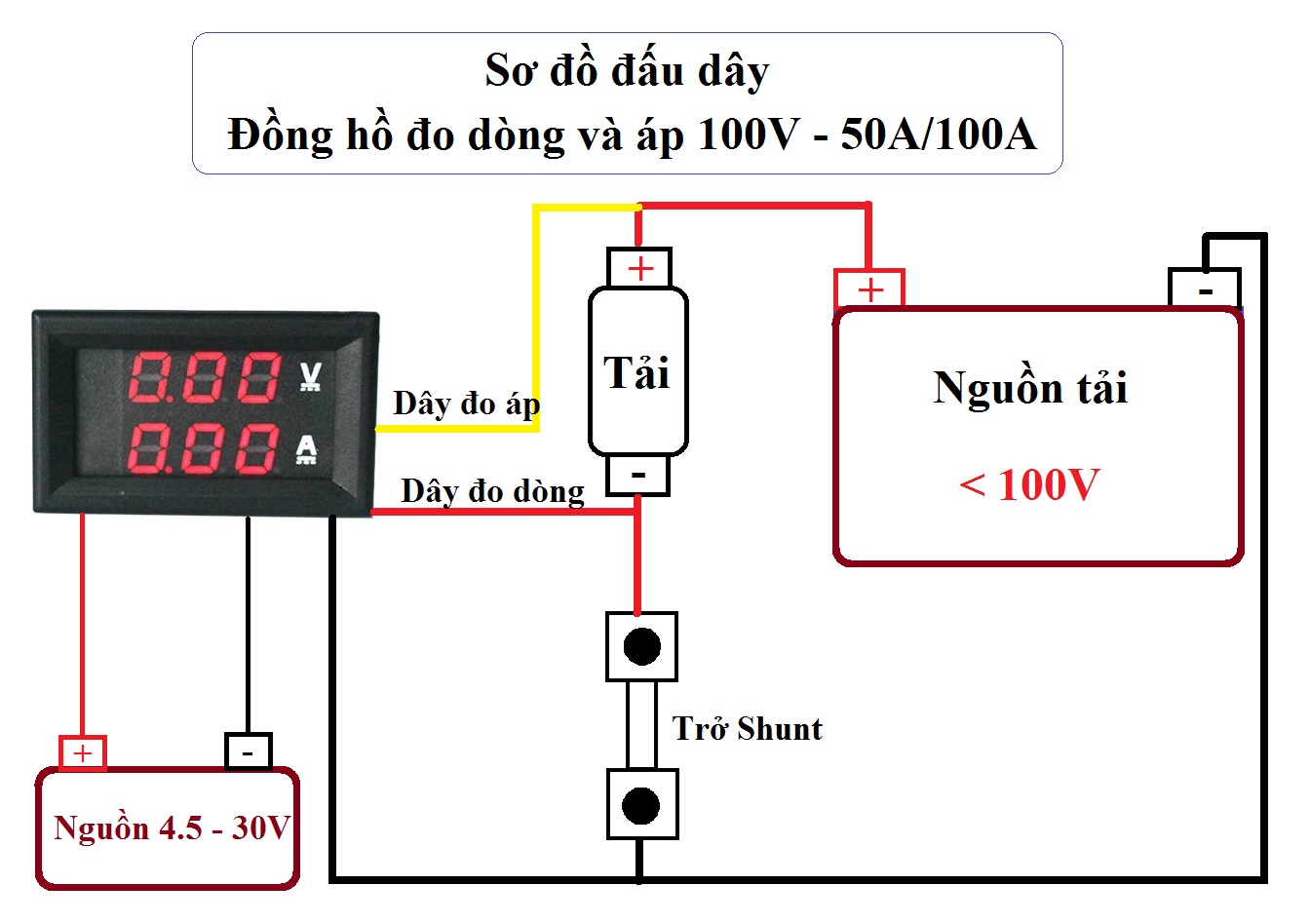

Cách 2: Sử dụng nguồn riêng: Đối với nguồn tải lớn hơn 30Vol phải cấp nguồn riêng cho led hiển thị:

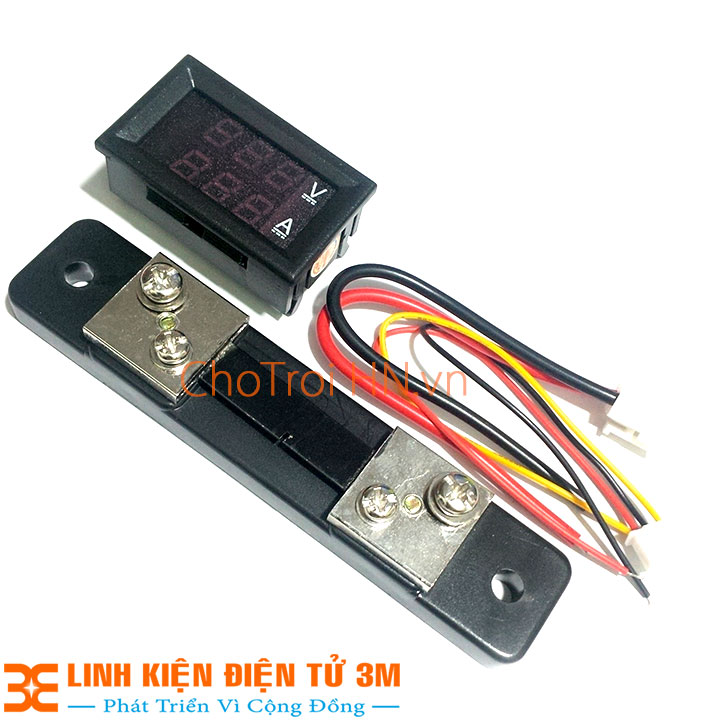

Hình ảnh sản phẩm:

                                                Chi tiết mặt trước đồng hồ đo dòng- đo áp

Ứng dụng:

Đây là mẫu Module  đo dòng đo áp DC hiển thị bằng LED 7 thanh có thể hoạt động như một vôn kế điện tử , Đồng hồ có thể đo dòng điện lên tới 50A. Đồng hồ được ứng dung rất rộng rãi dùng  để đo ắc quy, dòng động cơ và các thiết bị điện khác có tiêu thụ dòng lớn, Ngoài ra đồng hồ còn được dùng  rất nhiều trong các tủ điện để giám sát dòng điện và điện áp hoạt động của các thiết bị điện.

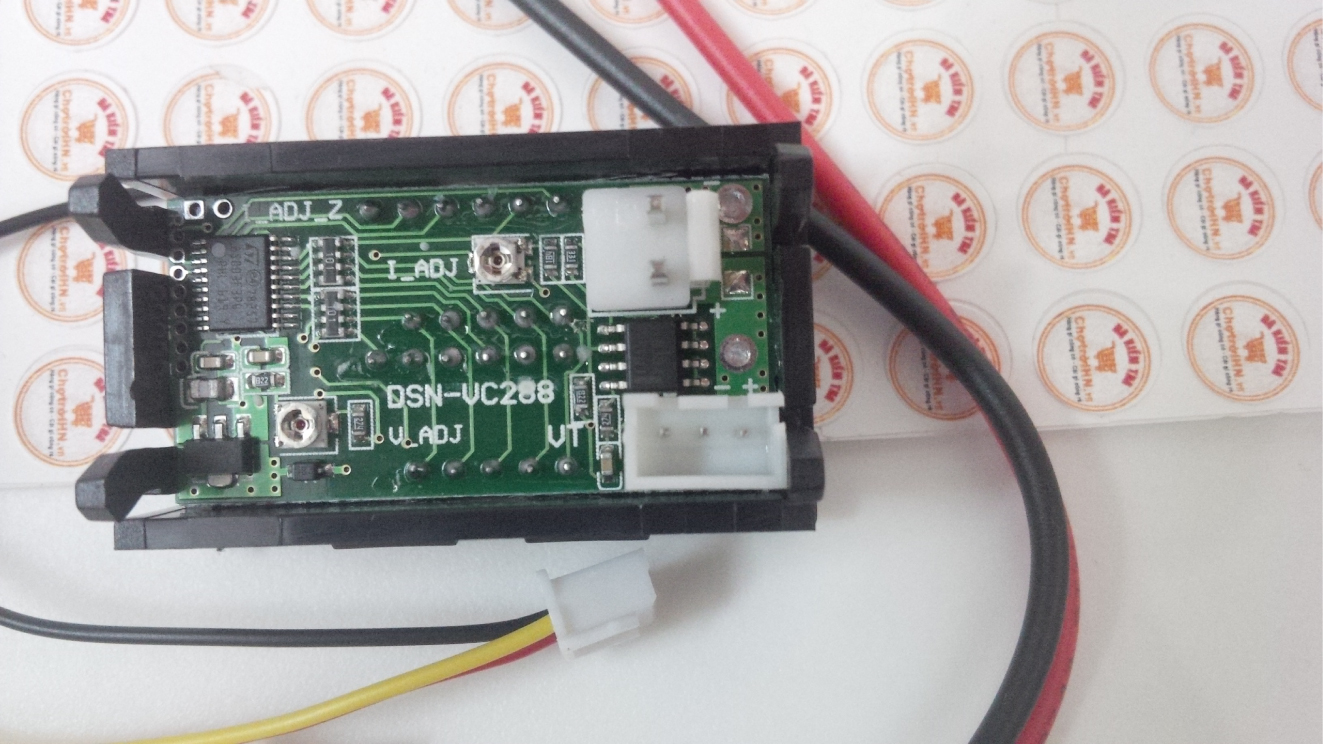

                                                                   Hình ảnh mặt sau của đồng hồ
