MODULE ĐIỀU KHIỂN RELAY BẰNG CẢM BIẾN NHIỆT ĐỘ V1
1. THÔNG SỐ KỸ THUẬT
Khống chế nhiệt độ bằng Relay
Ứng dụng trong lò sấy, làm mát.
Phạm vi hoạt động :-50-110℃
Độ chính xác: 0.1℃
Nhiệt độ trễ:2℃
Thời gian cập nhập: 0.5S
Điện áp vào: DC12V
Đầu ra: Tiếp Điểm Relay
Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
Kích thước :40x48.5MM
Lỗ gắn: M3x2
Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
Led Hiển Thị 0.28 Màu Đỏ:
Hiển Thị Nhiệt Độ Hoạt Động
Hiển Thị Nhiệt Độ Cài Đặt
Phím Setup, Tăng (+), Giảm (-)

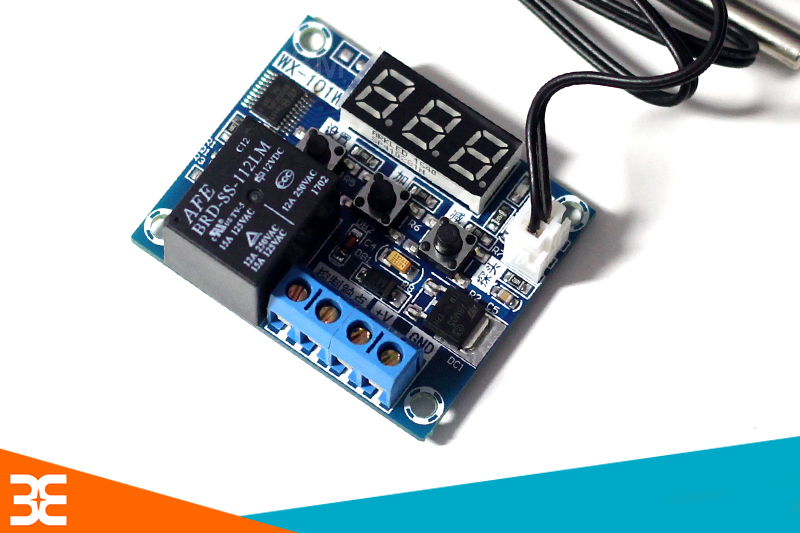

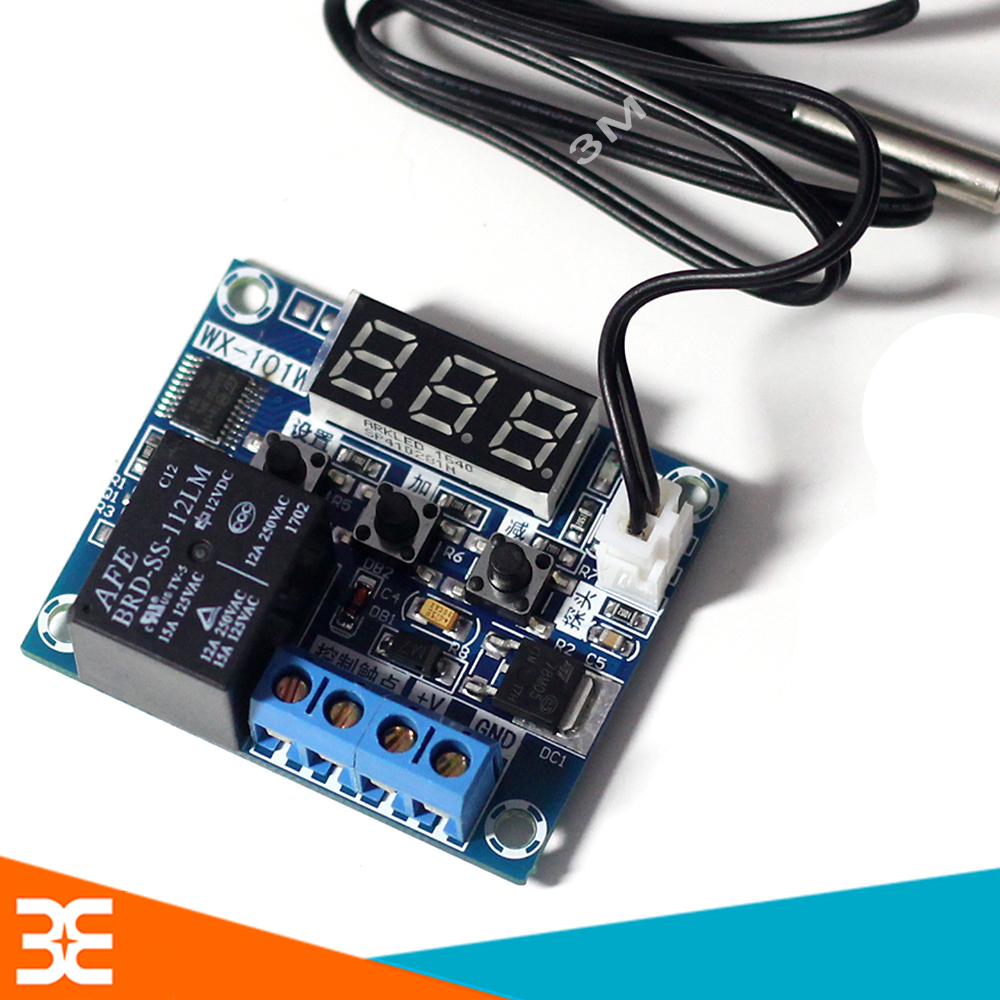

Module Điều Khiển Relay /bằng Cảm Biến Nhiệt Độ V1

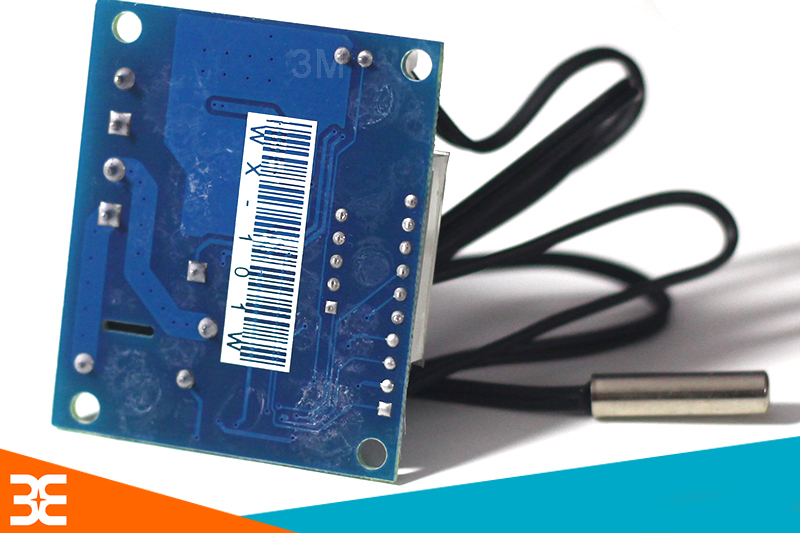

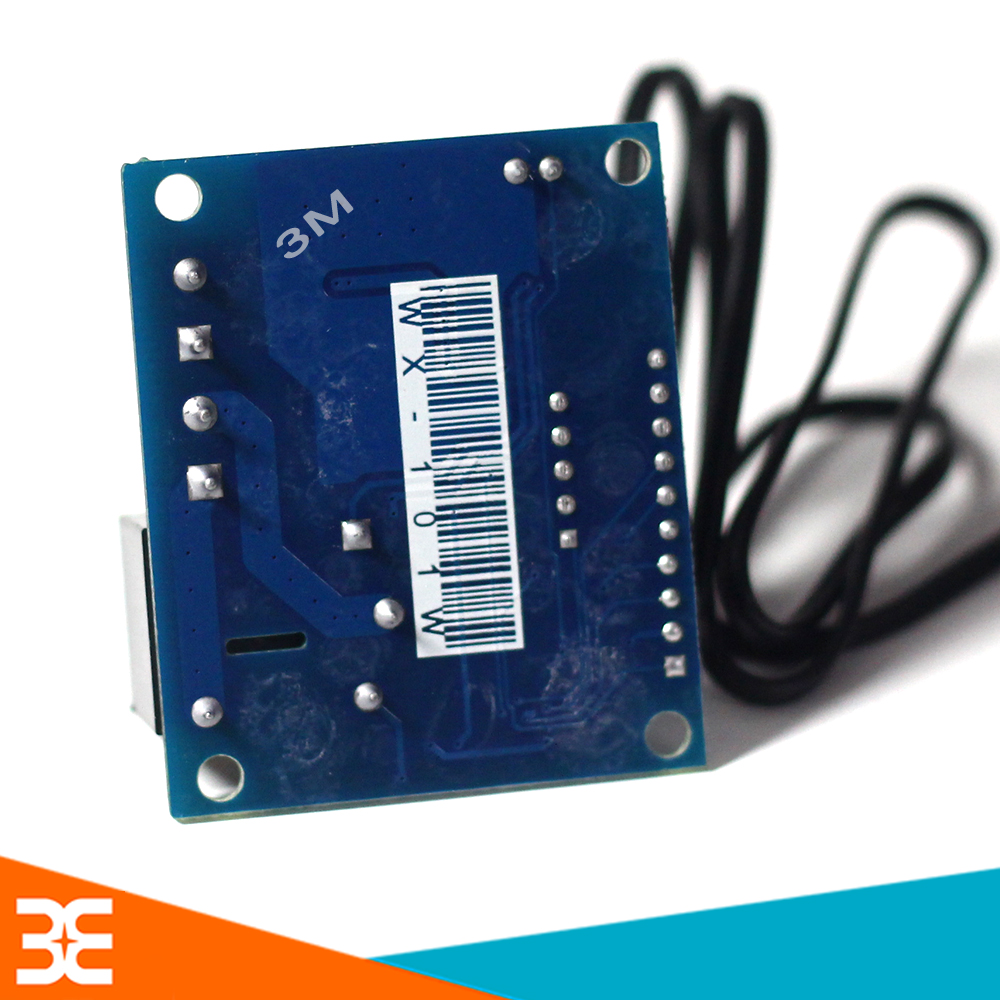

Mặt Sau Module Điều Khiển Relay /bằng Cảm Biến Nhiệt Độ V1

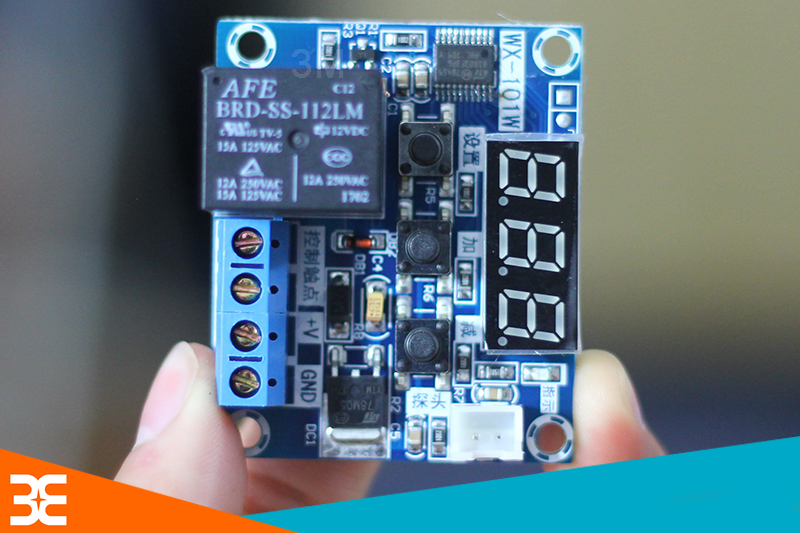

Kích Thước Thực Tế Module Điều Khiển Relay /bằng Cảm Biến Nhiệt Độ V1
Hướng Dẫn Sử Dụng:
Cấp nguồn 12VDC vào 2 chốt VCC (+) và GND (-)
VD: Muốn cài nhiệt độ bật Relay là 33 Độ
Nhấn SET, Led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy.
Nhấn hoặc giữ (+) hoặc (-) để tăng hoặc giảm giá trị để cài đặt nhiệt độ ở 33 Độ.
Module sẽ hoạt động như sau:
Nếu nhiệt độ đo đang dưới 33độ, Relay không bật, đèn báo không sáng ( Tiếp điểm chưa đóng). Khi nhiệt độ môi trường lên 33 Độ --> Relay Đóng, Đèn sáng, Tiếp điểm thông.
Khi nhiệt độ môi trường >=33độ, relay sẽ ở trạng thái đóng, đèn sáng ( Tiếp điểm đóng). Nhiệt độ môi trường giảm < nhiệt độ cài đặt 2 độ --> Relay ngắt, đèn báo tắt, tiếp điểm bị ngắt.
