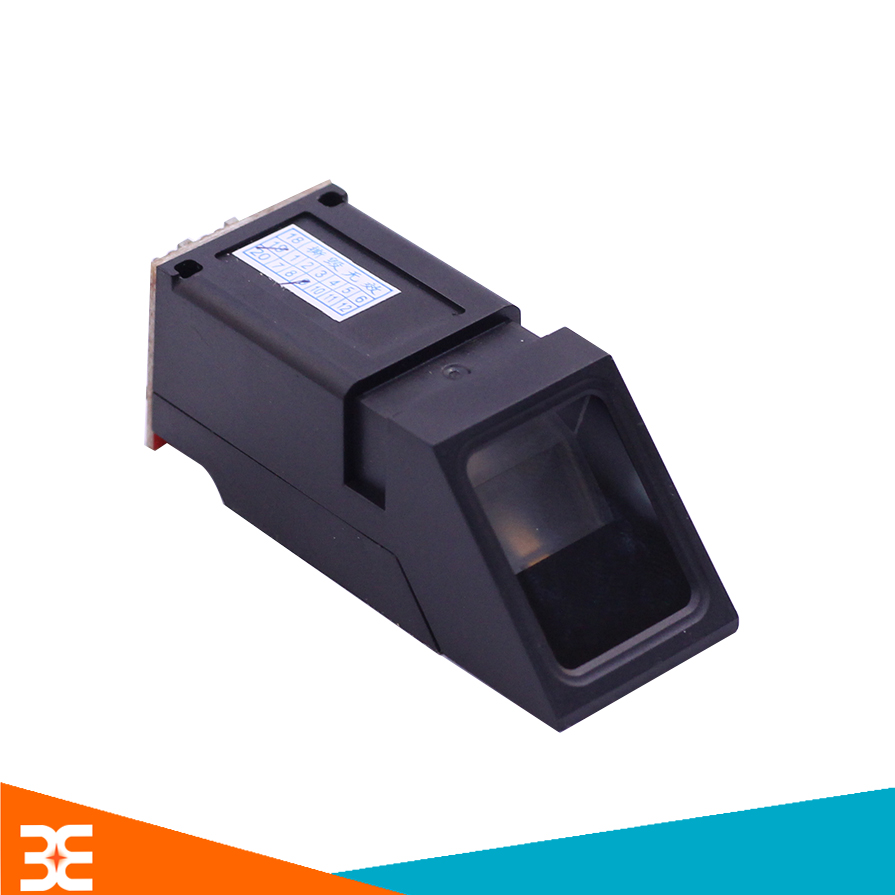

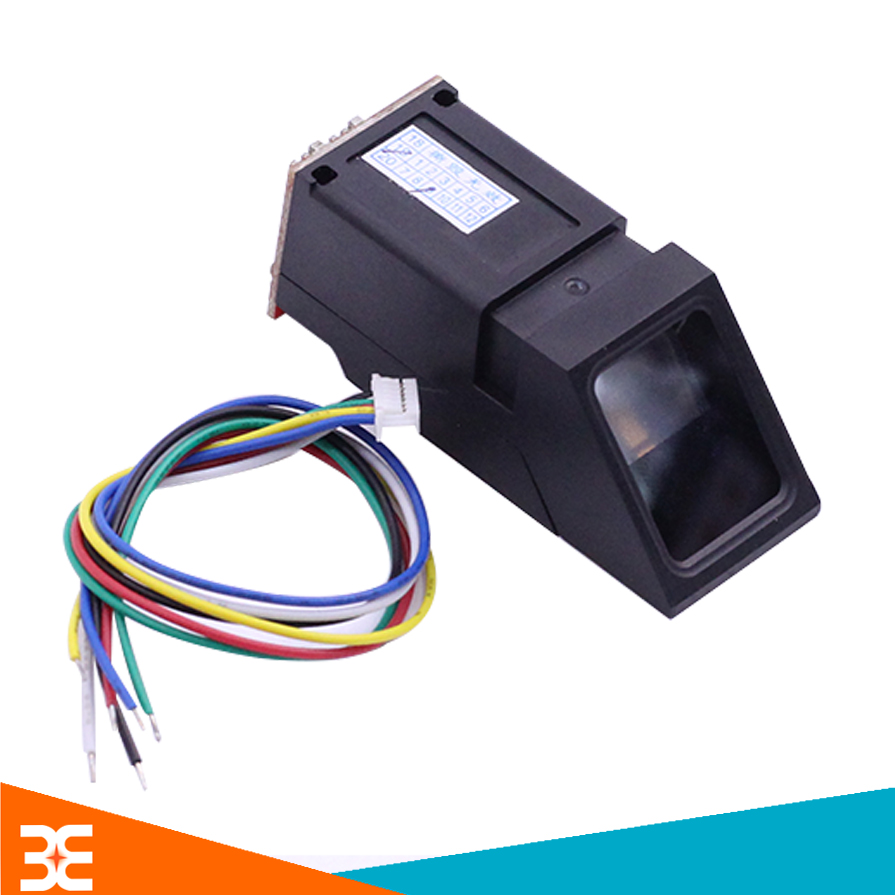

Module Cảm Biến Nhận Dạng Vân Tay FPM10A
Module Cảm Biến Nhận Dạng Vân Tay FPM10A sử dụng giao tiếp UART TTL để giao tiếp với vi điều khiển hoặc kết nối trực tiếp với máy tính (thông qua mạch chuyển USB UART) Cảm biến nhận dạng vân tay FPM10A được tích hợp nhân xử lý nhận dạng vân tay phía trong, tự động gán vân tay với 1 chuỗi data và truyền qua giao tiếp UART ra ngoài nên hoàn toàn không cần các thao tác xử lý hình ảnh, đơn giản chỉ là phát lệnh đọc/ghi và so sánh chuỗi UART nên rất dễ sử dụng và lập trình.Cảm biến nhận dạng vân tay FPM10A có khả năng lưu nhiều vân tay cho 1 ID (1 người), thích hợp cho các ứng dụng bảo mật, khóa cửa, sinh trắc học,...

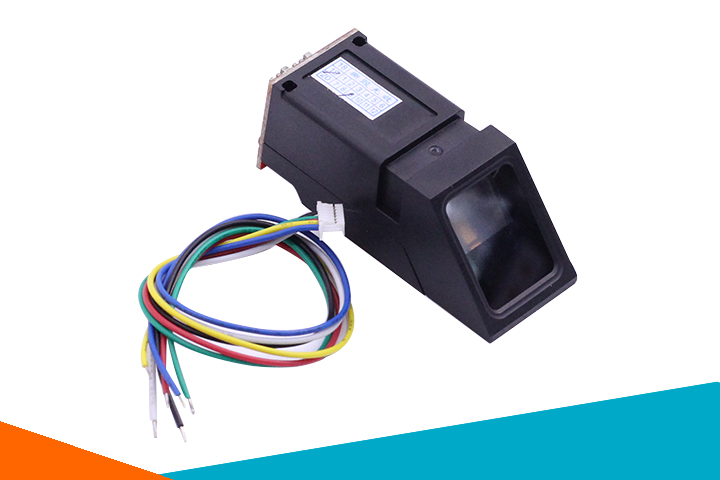

Cảm Biến Nhận Dạng Vân Tay FPM10A
Thông Số Kĩ Thuật Cảm Biến Nhận Dạng Vân Tay FPM10A:
- Nguồn cấp: 3.6 - 6VDC
- Giao tiếp: TTL-UART
- Dòng điện hoạt động: <120mA
- Thời gian nhận dạng vân tay: < 1s
- Kích thước khung nhận dạng vân tay: 14x18mm
- Profile: 256 bytes
- Template file: 512 bytes
- Dung lượng lưu trữ: 1000
- Tỉ lệ nhận diện lỗi (FAR): < 0.001% (cấp an toàn 3)
- FRR (FRR): < 1% (mức an toàn 3)
- Thời gian nhận dạng : < 1 giây (1:500, trung bình)
- Tốc độ truyền(UART): (9600 x N) BPS trong đó N=1 ~ 12 (giá trị mặc định N=6, cụ thể là 57600bps).
- Nhiệt độ: -20°C to +50°C
- Độ ẩm tương đối: 40%RH to 85%RH
- Bảo quản: -40°C to +85°C
- Độ ẩm môi trường: < 85%H

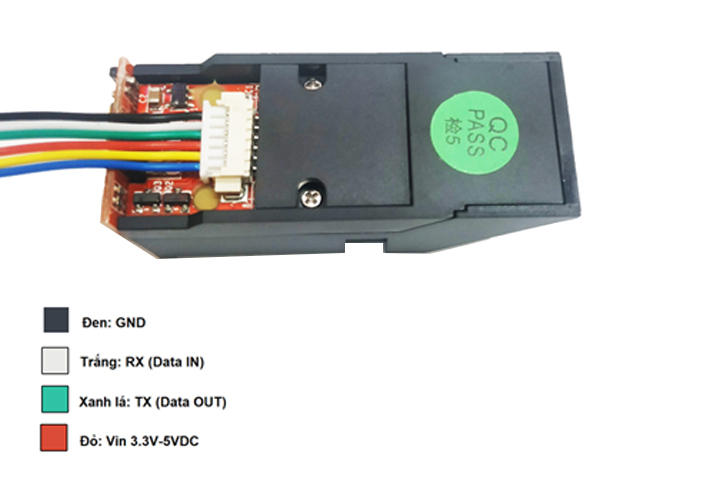

- Thứ tự chân:
- VCC (Đỏ)
- GND (Đen)
- RXD (Vàng)
- TXD (Xanh lá)

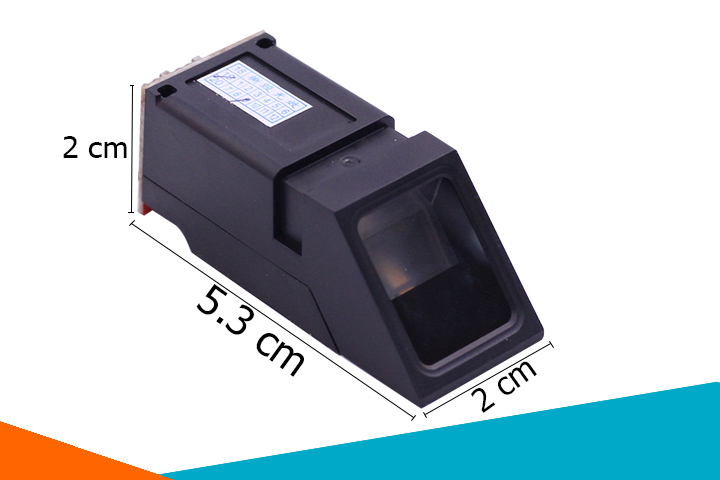

Kích Thước Cảm Biến Nhận Dạng Vân Tay FPM10A
Đặc Điểm Nổi Bật :
- Thời gian nhận diện module cảm biến vân tay nhỏ hơn 1s
- Thiết kế nhỏ gọn, tiện lợi, phần tiếp xúc vân tay sáng, bóng giúp nhận diện vân tay dễ dàng, chính xác
- Tỉ lệ nhận diện lỗi là rất nhỏ: <0.001%

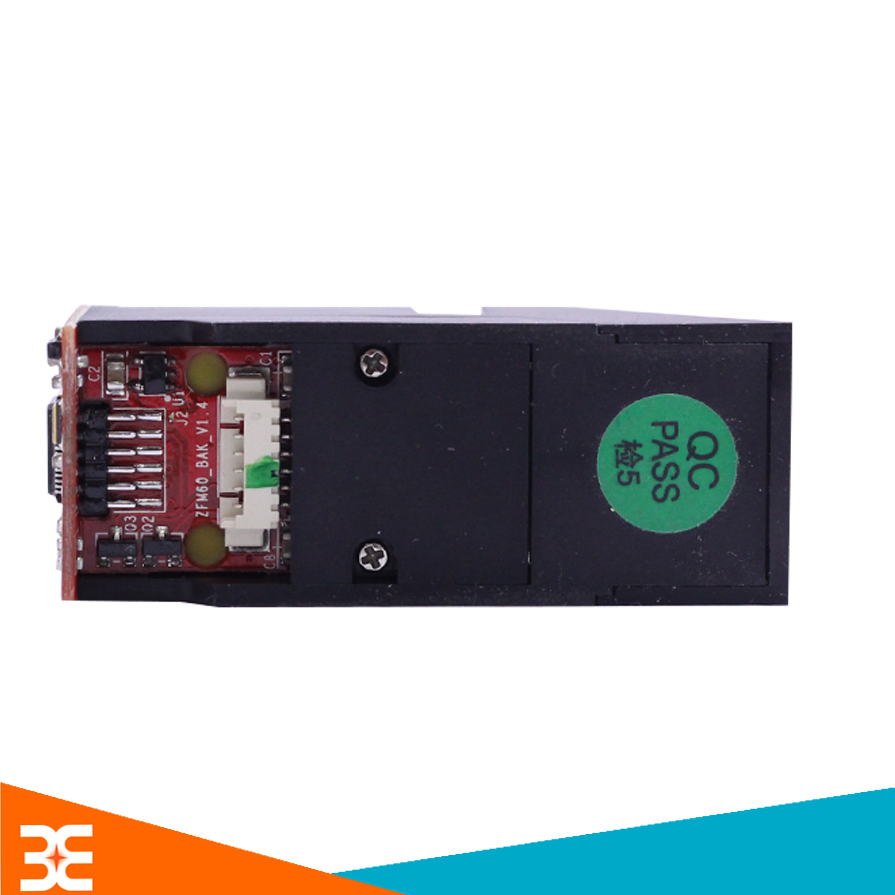

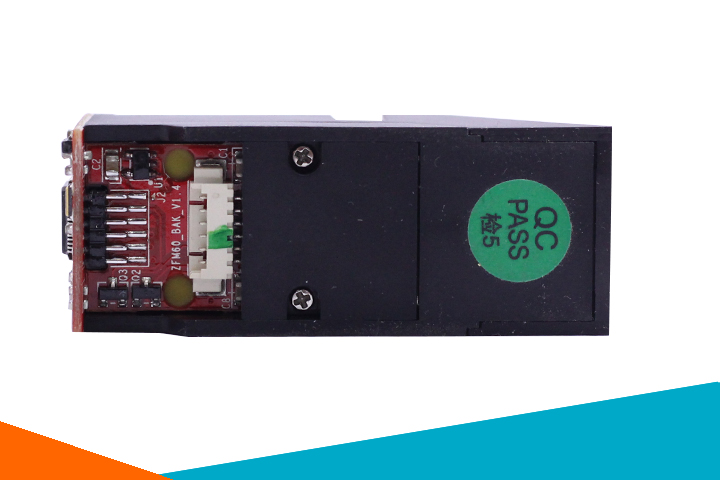

Mặt Sau Cảm Biến Nhận Dạng Vân Tay FPM10A

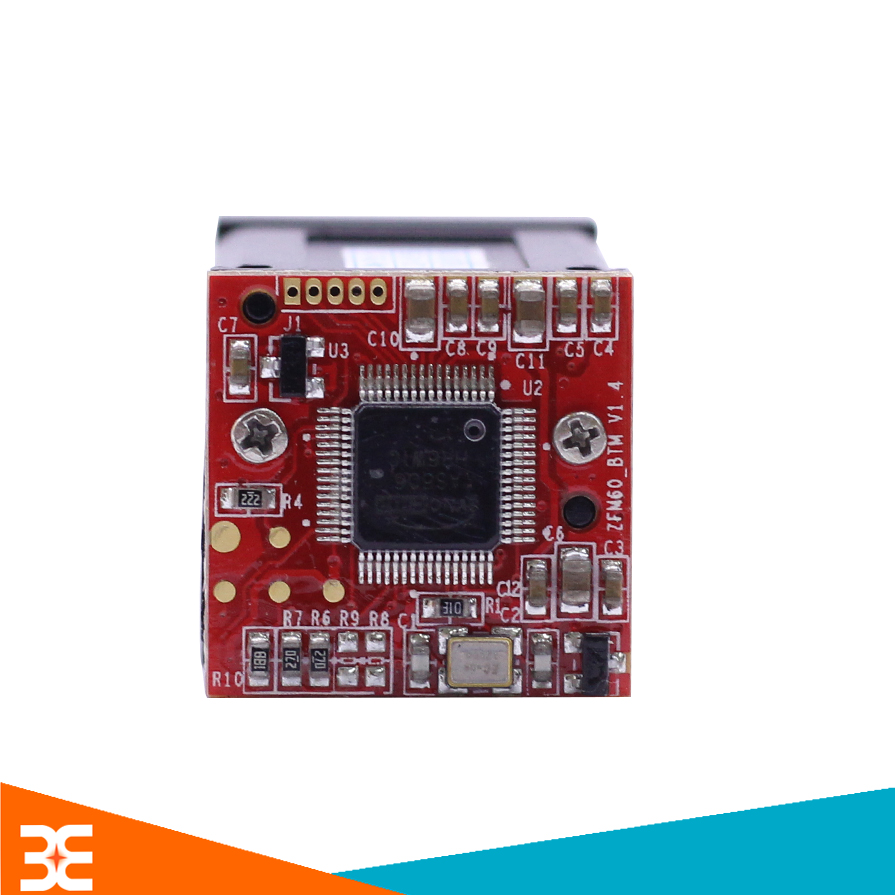

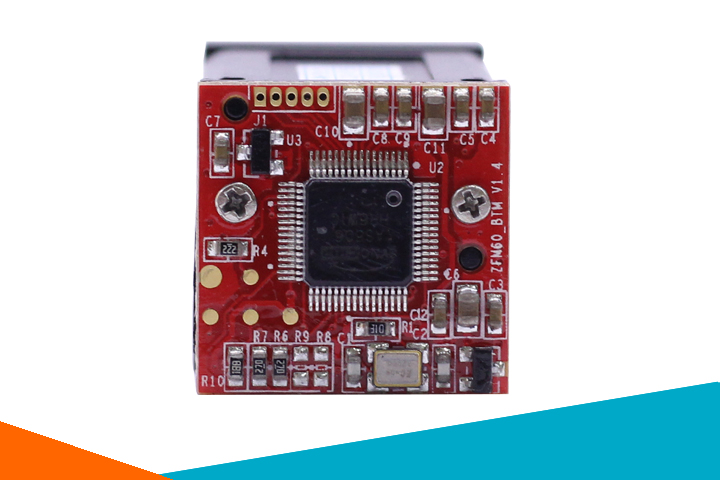

Mặt Dưới Cảm Biến Nhận Dạng Vân Tay FPM10A

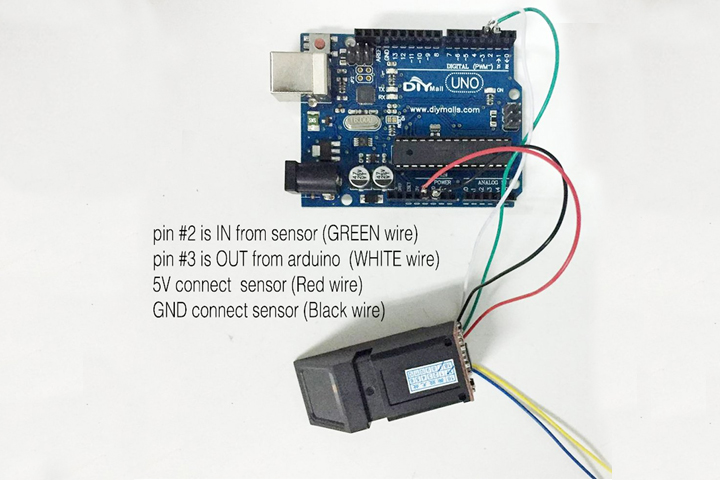

Thứ Tự Kết Nối Cảm Biến Nhận Dạng Vân Tay FPM10A
Kết nối với Arduino, giao tiếp qua 2 chân SoftwareSerial
