Module Cảm Biến Khí CO MQ7

Đánh giá sản phẩm
49.000₫ 180.000₫
Mã sản phẩm: K11D2-2
  • Cảm biến MQ-7 có thể phát hiện khí CO tập trung những nơi khác nhau từ 10 đến 1000ppm
  • Cảm biến này với độ nhạy cao và thời gian đáp ứng nhanh.

Module Cảm Biến Khí CO MQ7

CO (hay còn gọi Cacbon mônôxít) : Khí không màu, không mùi, không vị, nặng hơn không khí, nên hay lắng đọng dưới mặt đất hay các hố sâu. Là sản phẩm trong sự cháy không hoàn toàn của các bon và các hợp chất chứa các bon như xăng, dầu, gỗ... Cacbon mônôxít có độc tính cao, cực kỳ nguy hiểm với sức khỏe con người. nếu bị hít một lượng lớn sẽ gây thương tổn cho cơ thể. Chính vì thế việc giám sát khí CO rất quan trọng để bảo vệ sưc khỏe người lao động, đặc biệt những nơi làm việc kín như hầm lò, nhà máy .. Bài toán ứng dụng: Giám sát khí CO trong phòng và đưa ra cảnh báo khi phát hiện vượt ngưỡng. Cảm biến MQ-7 có thể phát hiện khí CO tập trung những nơi khác nhau từ 10 đến 1000ppm. Cảm biến này với độ nhạy cao và thời gian đáp ứng nhanh. Tín hiệu ngõ ra dạng analog và digital. Cảm biến có thể hoạt động được ở nhiệt độ từ khoảng: -10C đến 50C và tiêu thụ dòng khoảng 150mA tại 5V.



module-cảm-biến-khí

Mạch cảm biến nồng độ khí CO

Thông Số Kỹ Thuật Của Module Cảm Biến Khí CO MQ7:

  • Điện áp cung cấp module cảm biến khí MQ-7: 3 ~ 5V DC

  • Sử dụng chip so sánh: LM393 và MQ-7

  • Hai dạng tín hiệu đầu ra: (digital và analog)

  • Tín hiệu analog từ:  0~5V

  • Dải phát hiện từ:  10 đến 1000ppm

  • Công suất tiêu thụ:  khoảng 350mW.

  • Nhiệt độ hoạt động: -10C đến 50C

  • Kích thước: 33 x 20 x 16mm.

Nguyên Lý Hoat Động Của Module Cảm Biến Khí CO MQ7:

  • Cảm biến MQ7 (Gas sensor) đo khí CO chuyển thành điện áp đưa ra chân AOUT.

  • Biến trở trên Module có chức năng điều chỉnh điện áp tham chiếu (ngưỡng), khi cảm biến MQ7 phát hiện khí CO đến ngưỡng thì chân DOUT sẽ đảo trạng thái

  • Link hướng dẫn sử dụng với Arduino: http://arduino.vn/bai-viet/998-tu-lam-thiet-bi-canh-bao-khi-co-voi-cam-bien-mq7

module-cảm-biến-khí-co

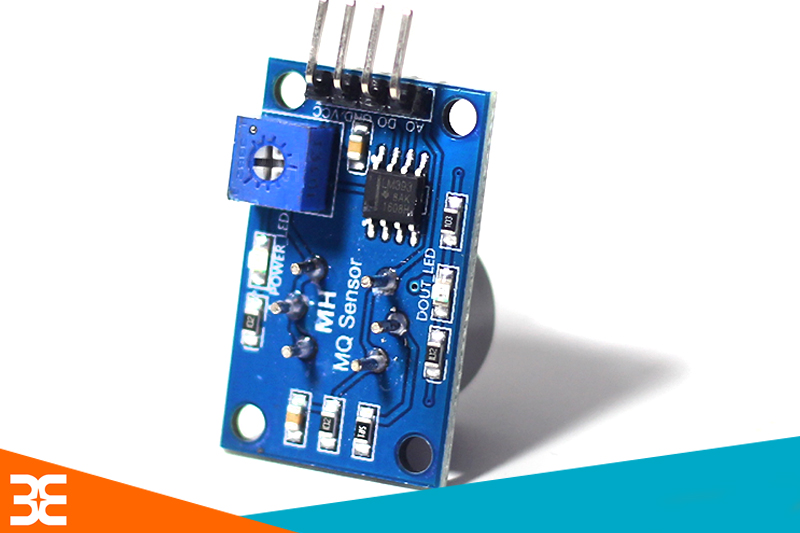

Module cảm biến nồng độ CO MQ7

module-cảm-biến-khí-co

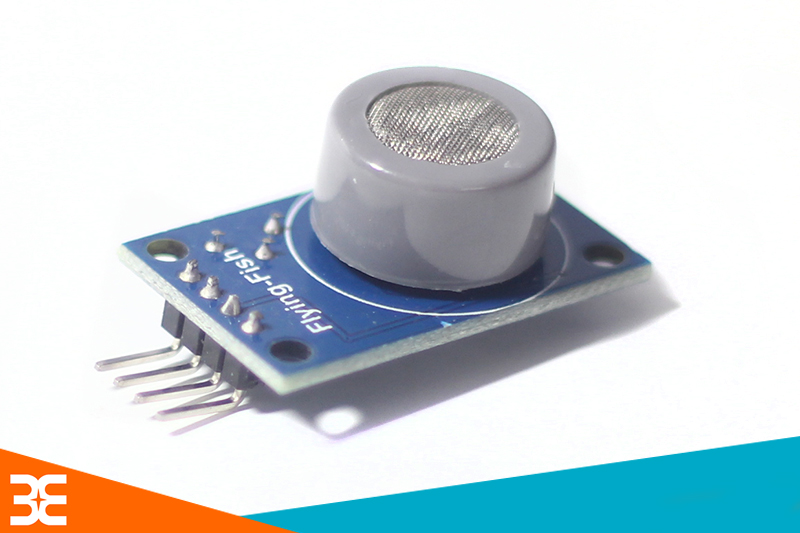

Module cảm biến MQ7

module-cảm-biến-khí-co

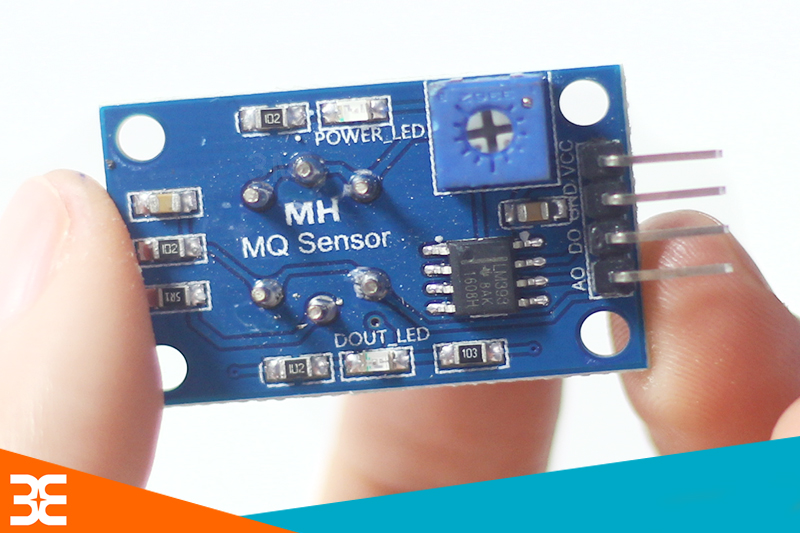

Kích thước nhỏ gọn của mạch cảm biến CO

module-cảm-biến-khí-co

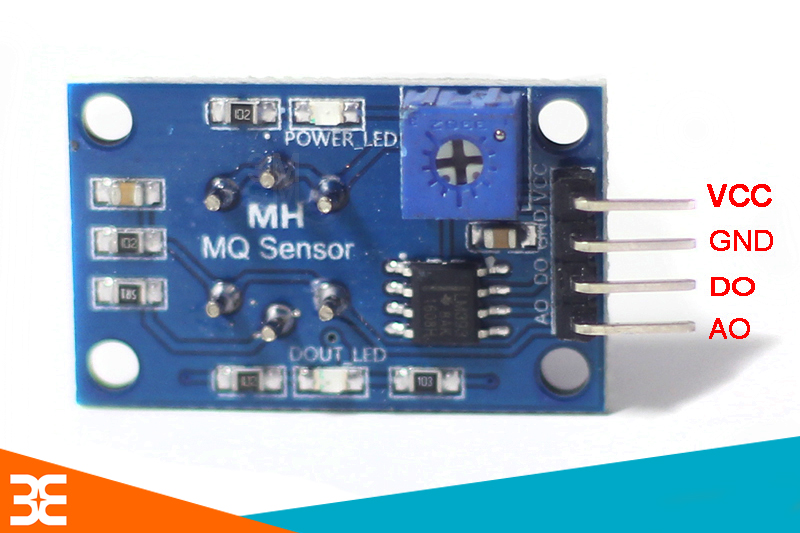

Chân Kết Nối Cảm Biến Khí CO MQ-7
