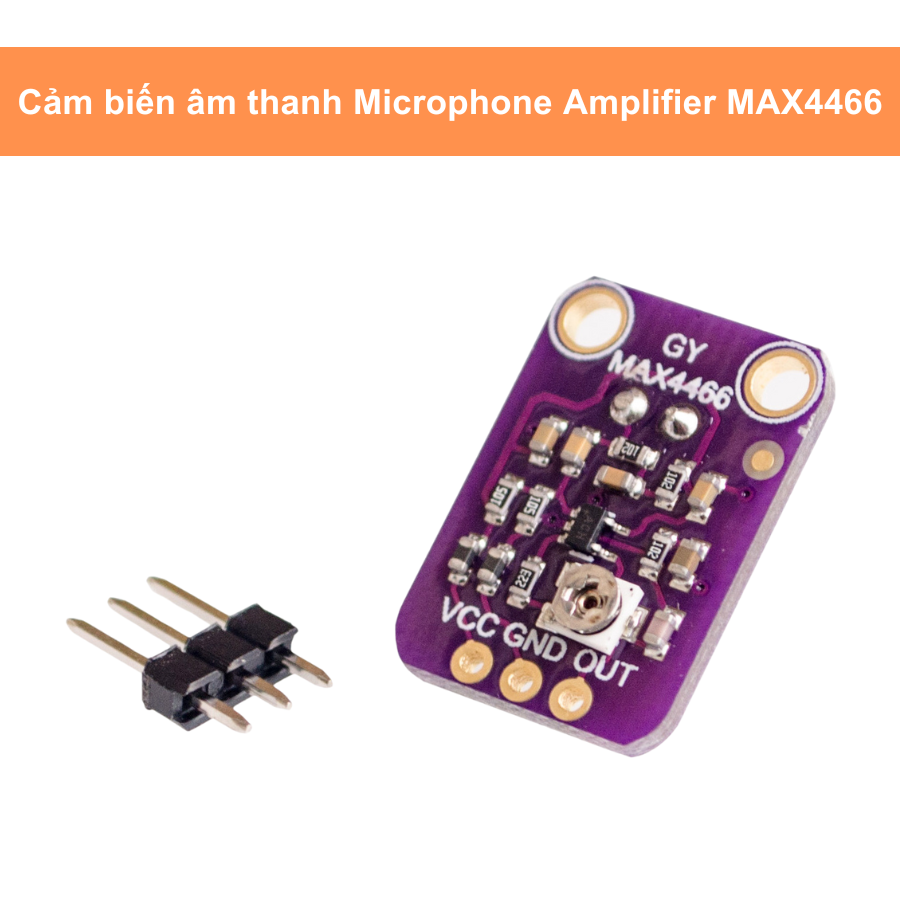

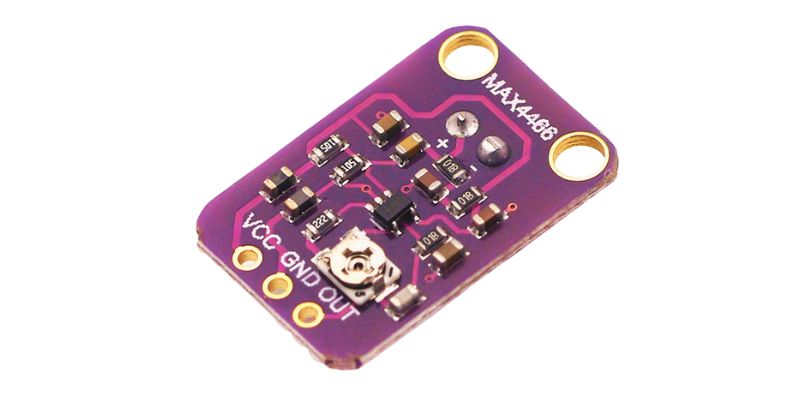

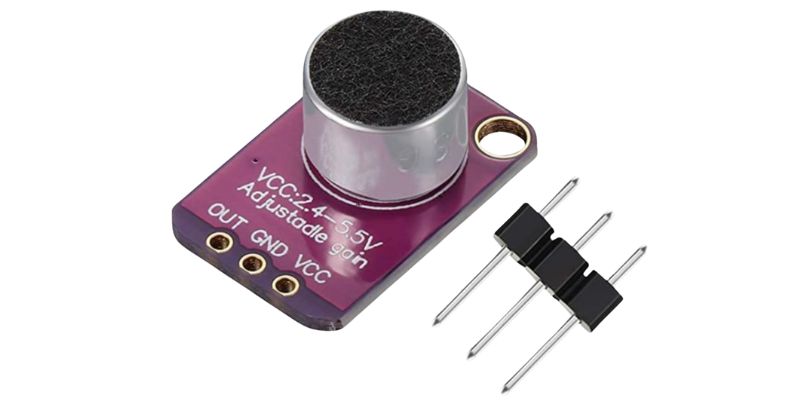

Cảm biến âm thanh Microphone Amplifier MAX4466
Cảm biến âm thanh Microphone Amplifier MAX4466 là một mạch tích hợp (IC) được thiết kế đặc biệt để khuếch đại tín hiệu âm thanh từ micro (microphone), đóng vai trò như một bộ khuếch đại âm thanh chuyên dụng, giúp tăng cường tín hiệu yếu từ micro lên mức đủ lớn để có thể xử lý bởi các mạch điện tử khác.
Thông số kỹ thuật Cảm biến âm thanh:
- Op-amp: Maxim MAX4466
- Nguồn cung cấp: 2.7V ~ 5.5V, cường độ dòng điện 3mA
- Ngõ ra: 2Vpp trên độ lệch 1.2 bias
- Tần số đáp ứng: 20Hz đến 20kHz
- Tích hợp: Programmable Attack và Release Ratio
- Tự động khuếch đại, lựa chọn mức âm lượng từ 40dB, 50dB hoặc 60 dB
- THD thấp: 0.04% (typ)

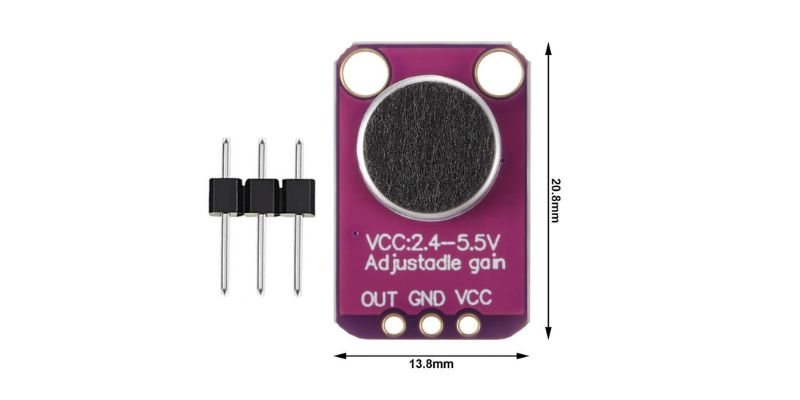

- Kích thước: 20.9*13.6mm
Đặc điểm nổi bật MAX4466:
- Tích hợp AGC: Tính năng tự động điều chỉnh mức khuếch đại giúp duy trì mức âm lượng đầu ra ổn định mà không cần căn chỉnh thủ công.
- Tỷ lệ loại bỏ nhiễu cao: IC này được thiết kế để giảm thiểu nhiễu, đảm bảo chất lượng âm thanh đầu ra tốt.
- Chất lượng âm thanh cao: Tỷ lệ méo hài (THD) thấp, dải tần rộng, đảm bảo chất lượng âm thanh được tái tạo một cách trung thực.
- Tiết kiệm năng lượng: có chế độ tắt hoàn toàn khi dòng điện cung cấp của bộ khuếch đại giảm xuống 5nA để tiết kiệm điện tối đa.
- Kích thước nhỏ gọn: Giúp tiết kiệm không gian trên mạch.
- Dễ sử dụng: Chỉ cần một vài linh kiện ngoại vi đơn giản để tạo thành một mạch khuếch đại micro hoàn chỉnh.

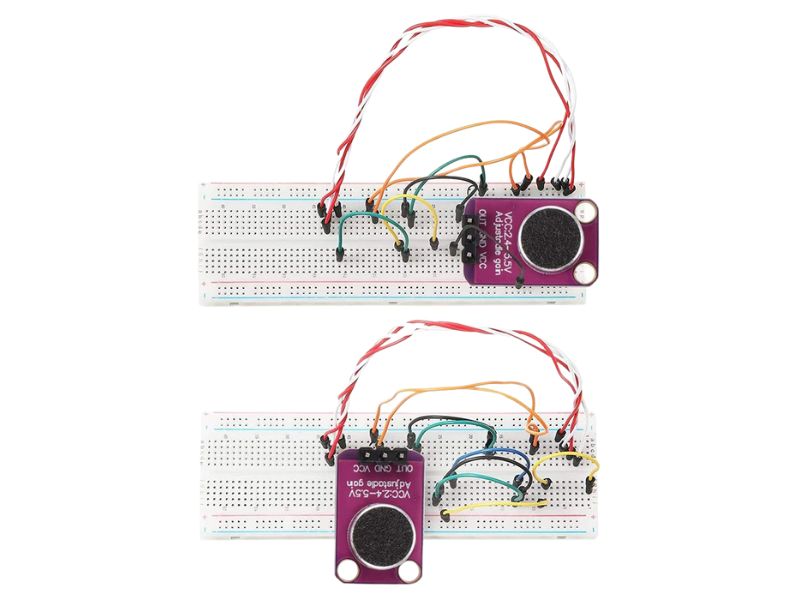

Sử dụng cảm biến âm thanh MAX4466:
- Đầu tiên cần kết nối GND với GND, VCC đến 2.4-5VDC.
- Để có hiệu suất tốt nhất, cung cấp nguồn điện ổn định và đúng điện áp cho IC.
- Chọn loại micro phù hợp với ứng dụng và kết nối đúng cực tính.
- Dạng sóng âm thanh sẽ xuất hiện từ chân OUT.
- Các đầu ra sẽ có một điện áp khác nhau.
- Có thể cần sử dụng điện trở kéo xuống cho một số chân để đảm bảo hoạt động ổn định.
Ứng dụng cảm biến âm thanh MAX4466:
- Thu âm: Sử dụng trong các thiết bị thu âm đơn giản như micro thu âm cho máy tính, điện thoại di động.
- Nhận dạng giọng nói: Dùng làm mạch tiền khuếch đại cho các module nhận dạng giọng nói.
- Cảm biến âm thanh: Đo mức độ âm thanh trong môi trường, ứng dụng trong các hệ thống báo động, tự động hóa.
- Các dự án DIY: Sử dụng trong các dự án điện tử tự làm như thiết bị ghi âm, máy phát hiện âm thanh, v.v.
Mua cảm biến âm thanh Microphone Amplifier MAX4466 tại:
Linh kiện điện tử 3M
Địa chỉ: Số 9 Ngõ 40/2 Tạ Quang Bửu, Bách Khoa, Hai Bà Trưng, Tp Hà Nội.
✔ Cửa hàng trực tiếp: 0963.288.854
✔ Hỗ trợ đơn website: 0865.853.416
Email: chotroihn.vn@gmail.com
Website: https://chotroihn.vn
Cảm biến âm thanh MAX4466 là một lựa chọn tuyệt vời cho các dự án liên quan đến xử lý tín hiệu âm thanh. Với tính năng tự động điều chỉnh mức khuếch đại và tỷ lệ loại bỏ nhiễu cao, MAX4466 giúp cải thiện đáng kể chất lượng âm thanh đầu ra.
