Module Bluetooth 4.2 MH-MX8 Giải Mã Âm thanh MP3 hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo. Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Thông Số Kĩ Thuật:

• Điện áp hoạt động: 5VDC
• Tín hiệu ngõ ra: L – GND – R
• Tín hiệu ngõ vào: Bluetooth 4.2
• Độ nhạy: -87dbm
• Nhiệt độ hoạt động module Bluetooth 4.2 MH-MX8: -40 ~ 85 độ C

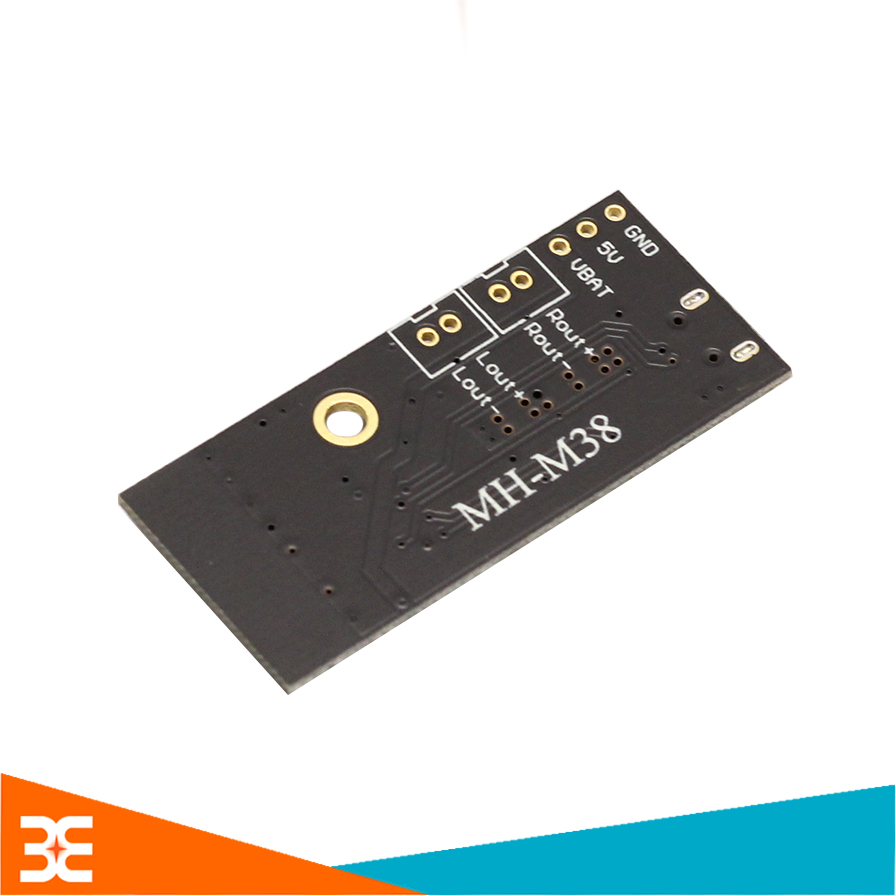

Mặt Sau Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Hướng Dẫn Sử Dụng:

• Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
• Đèn báo màu xanh mô-đun:
  • Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
  • Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
  • Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

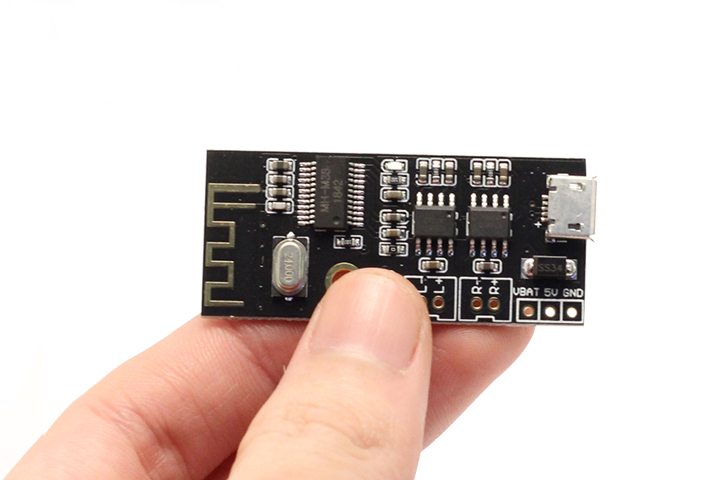

Kích Thước Thực Tế Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Sơ Đồ Chân:

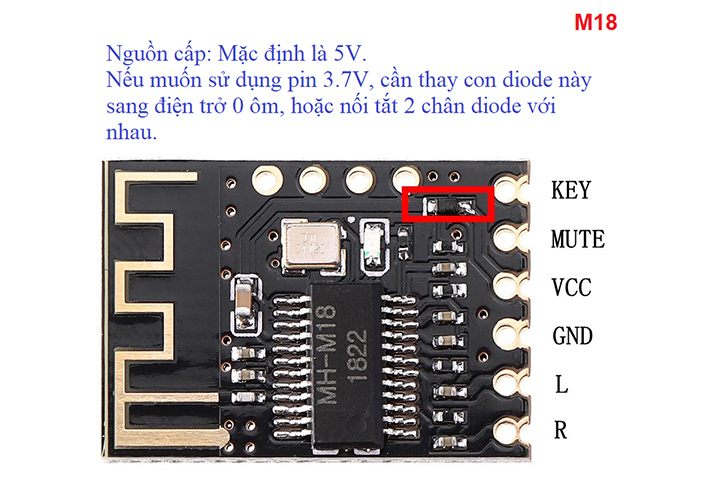

• Sơ đồ chân M18
  • KEY: The end button control (4 keys function, need to add another resistor
  • MUTE: The mute control end (mute when 3.3 V, output level play when output low level)
  • VCC: The positive 5 V power supply (3.7 V lithium battery power supply need to short circuit diode)
  •  GND: Power supply cathode
  • L: The left sound channel output
  • R: The right sound channel output

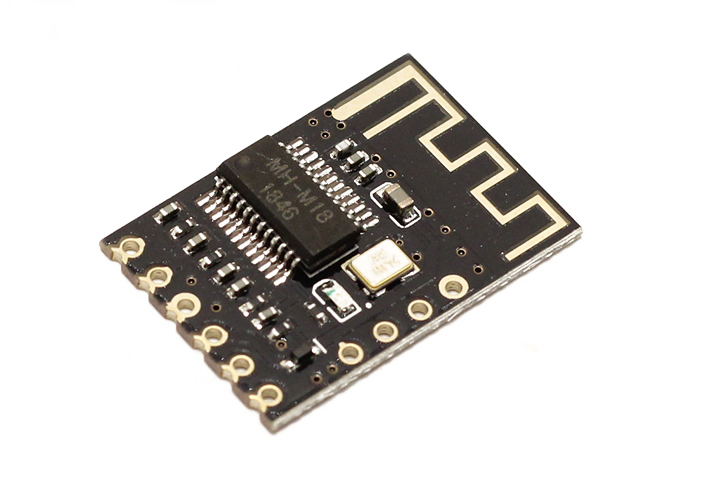

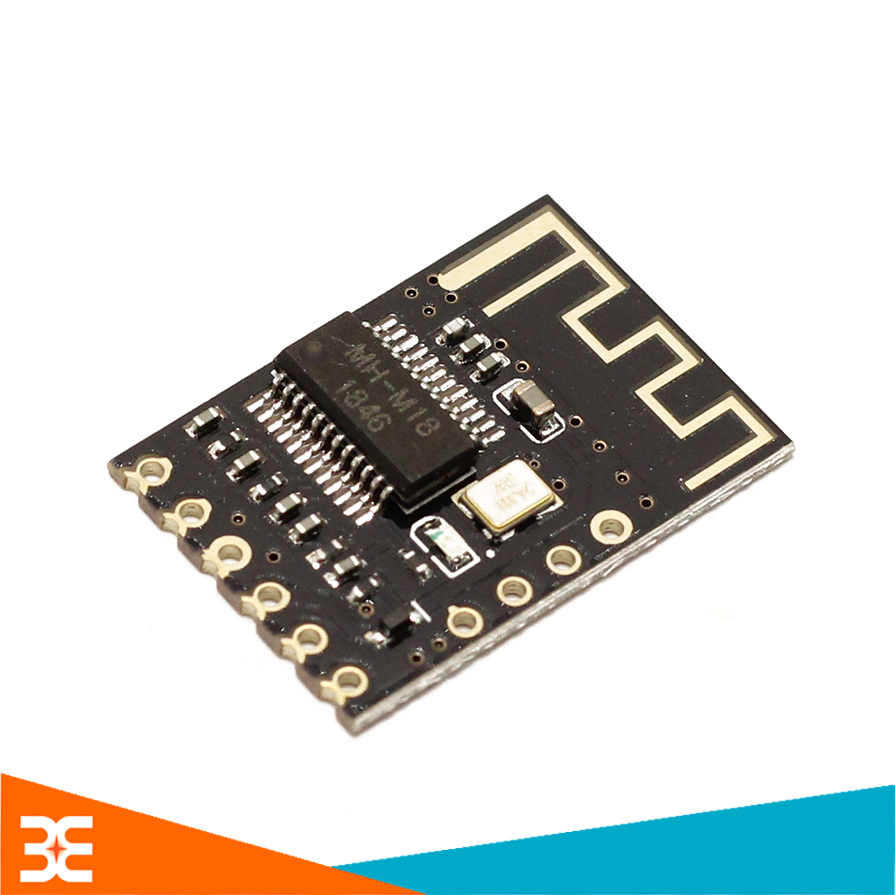

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M18

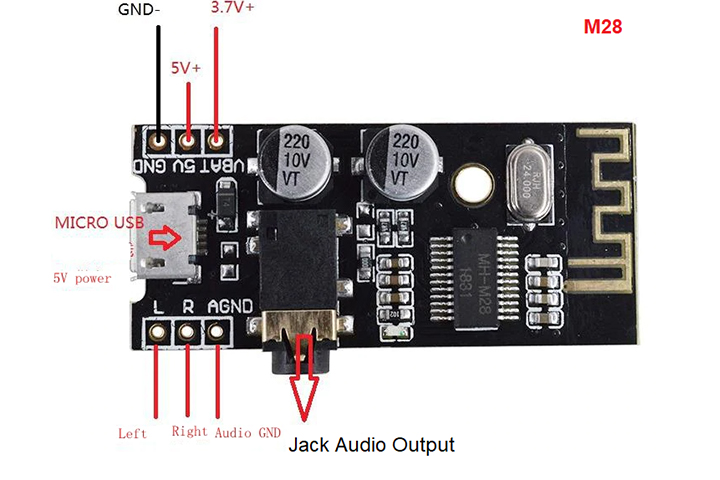

• Sơ đồ chân M28:
  • 5V: The positive 5 v power supply
  • GND: Power supply cathode
  • VBAT: The positive 3.7 4.2 V lithium battery
  • L: The left sound channel output
  • R: The right sound channel output
  • AGND: In the audio

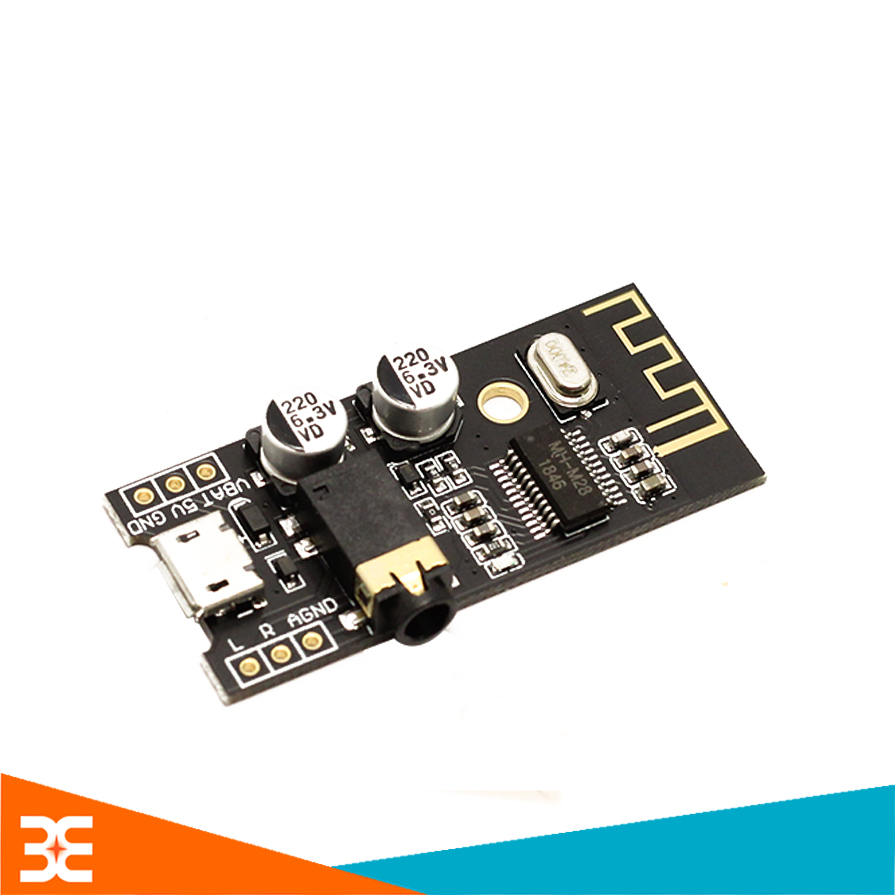

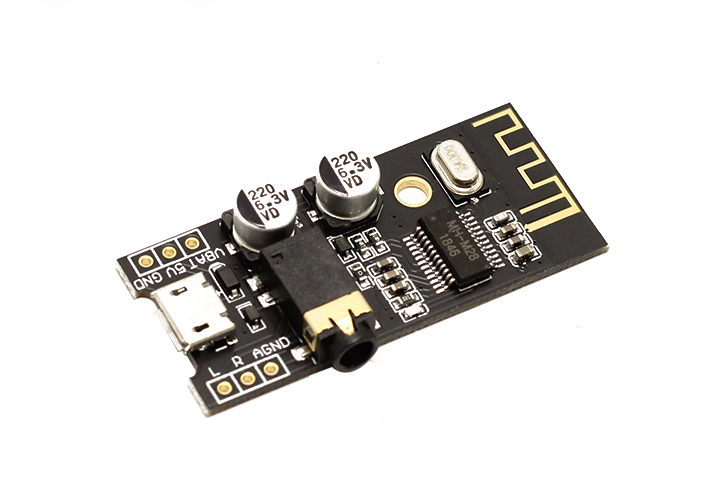

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M28

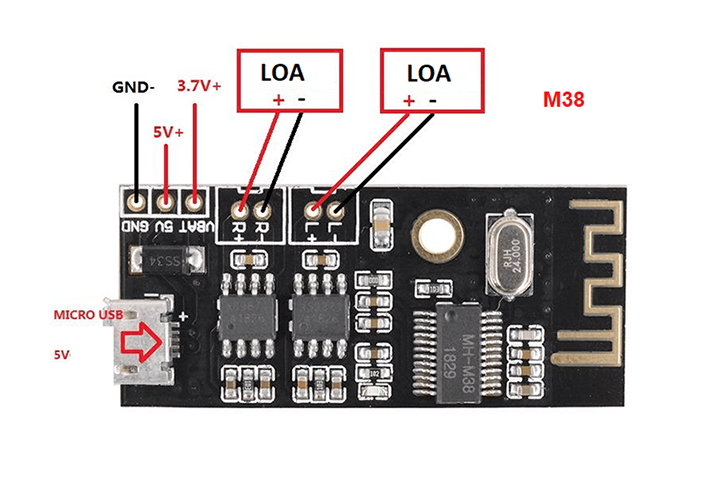

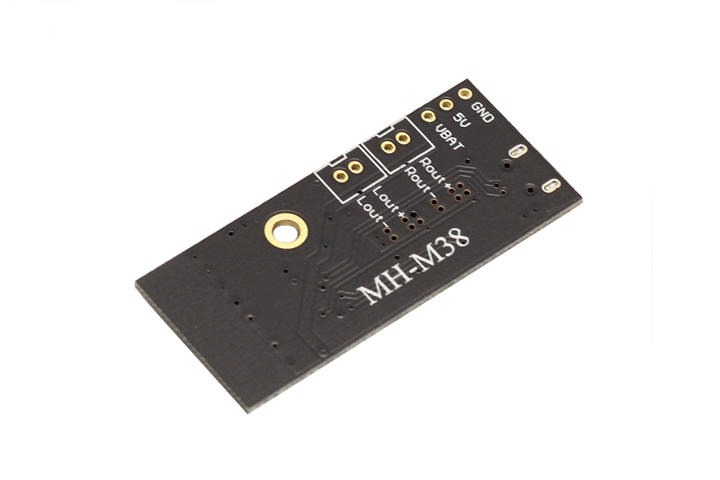

• Sơ đồ chân M38:
  • 5V:The positive 5v power supply
  • GND: Power supply cathode
  • VBAT: The positive 3.7 4.2 V lithium battery
  •  L + / L -: Left sound channel output (directly connect the speaker)
  • R + / R -: Right sound channel output (directly connect the speaker)

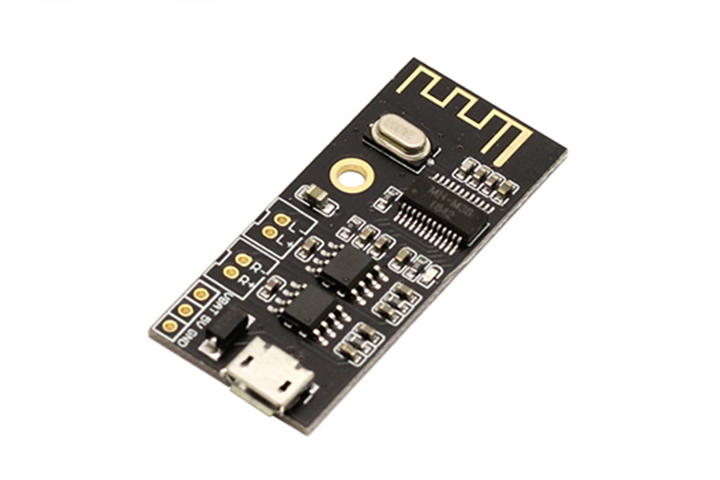

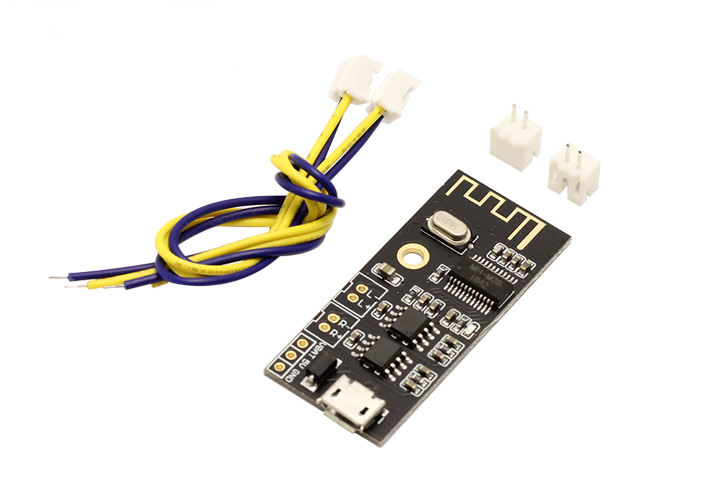

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M38

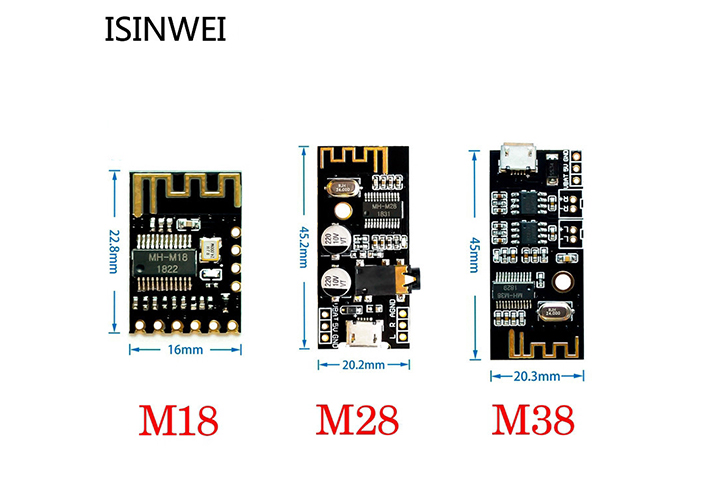

Kích Thước Của Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M38

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M18

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M28
