Mạch Test, Kiểm Tra Linh Kiện Điện Tử LCR T4

Mạch Test, Kiểm Tra Linh Kiện Điện Tử LCR T4 Chất Lượng Tốt

Giới thiệu về mạch test - kiểm tra linh kiện LCR T4

Test, kiểm tra linh kiện điện tử là một trong những khâu quan trọng nhất giúp người chế tạo hoàn thiện và giúp mạch hoạt động ổn định. Đáp ứng nhu cầu thiết yếu này, Mạch Test, Kiểm Tra Linh Kiện Điện Tử LCR T4 ra đời với nhiều chức năng quan trọng.

Mạch Test, Kiểm Tra Linh Kiện Điện Tử LCR T4 là là đồng hồ đo đa năng

Ưu điểm:

• Tốc độ kiểm tra nhanh chóng
• Thao tác dễ dàng, hoạt động ổn định.
• Màn hình trực quan, người chế tạo mạch điện tử dễ quan sát.

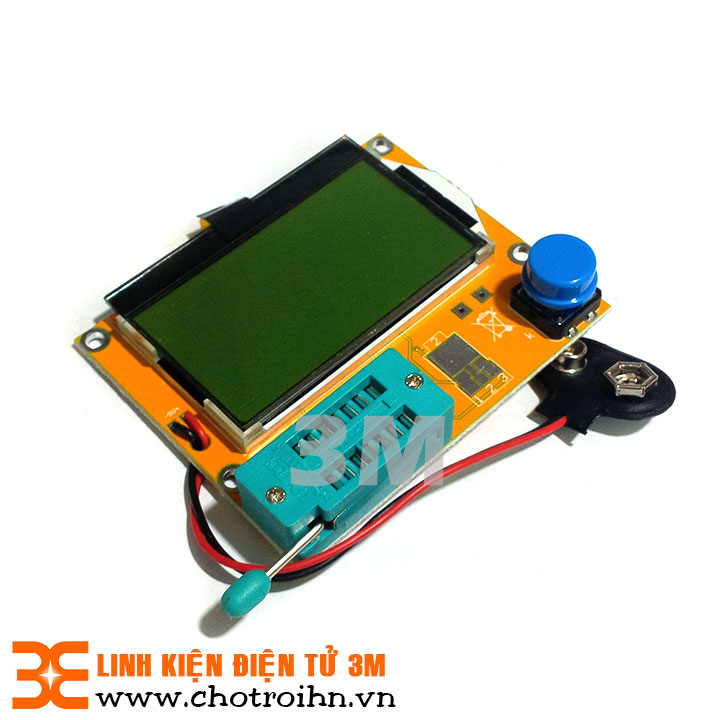

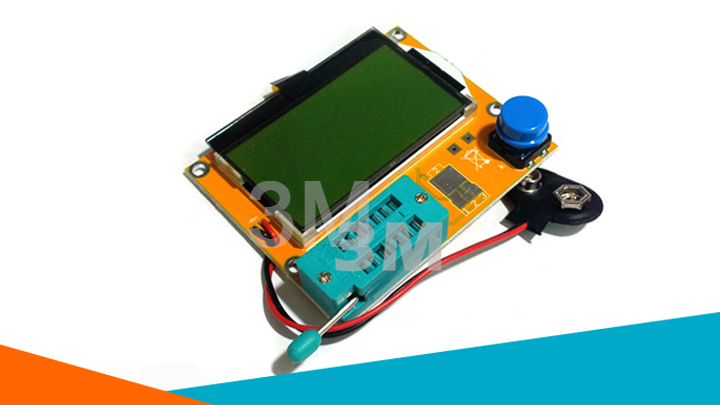

Mặt trên của Mạch Test, Kiểm Tra Linh Kiện Điện Tử LCR T4

Thông số kỹ thuật của mạch test, kiểm tra LCR T4

• Nguồn điện sử dụng: Pin vuông 9V DC 6F22
• Kích thước: 72mm × 62,5 mm

• Màn hình hiển thị: LCD backlight kích thước 128 × 64
• Các linh kiện có thể kiểm tra: Điện trở, tụ điện, diode, cuộn cảm, thyristor, transistor, MOSFET.
• Tốc độ kiểm tra: 2 giây
• Giá trị hiển thị: 25 pf – 100mF
• Giá trị tụ cảm: 0.01 mH – 20H
• Giá trị trở kháng: ≤ 2100Ω
• Giá trị đo giới hạn: 50 M ohms

Ứng dụng, chức năng của mạch test LCR T4

• Hiển thị điện áp khởi động thiết bị.
• Xác định các cực NPN và PNP transistor, N – kênh và P – MOSFET kênh, diode, thyristor, bóng bán dẫn, điện trở và tụ điện cũng như các thành phần linh kiện khác trong mạch.
• Hiển thị mức Pin trên màn hình LCD.
• Xác định bóng bán dẫn, điện áp của các linh kiện khuếch đại.
• Đo điện áp đầu vào và điện dung cổng của MOSFET.

Hướng dẫn sử dụng mạch test

Máy Đo, Kiểm Tra Mạch Test Linh Kiện Điện Tử LCR T4 có thể kiểm tra rất nhiều linh kiện, thực hiện theo hướng dẫn để có được kết quả kiểm tra chính xác.

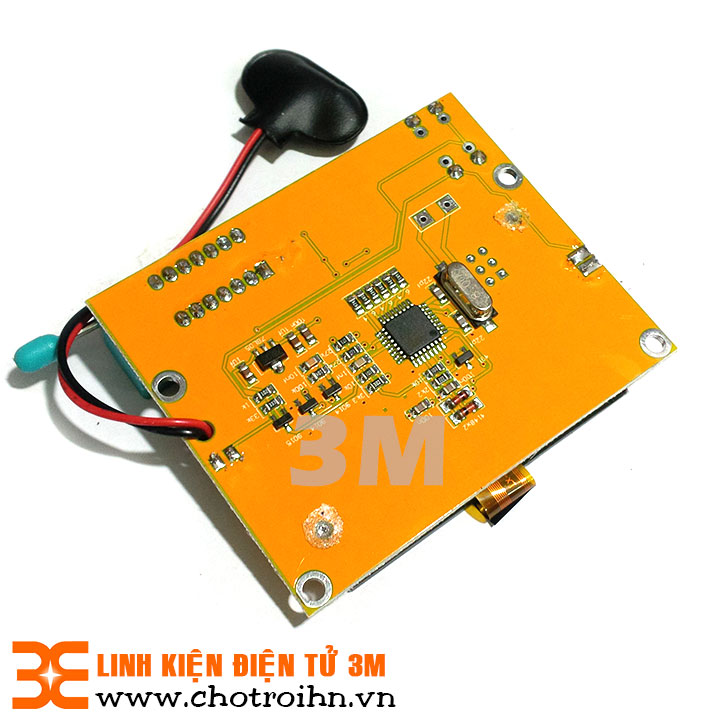

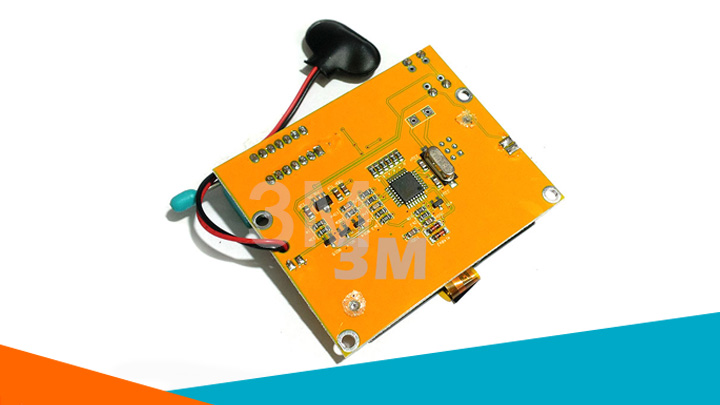

Mặt dưới của Mạch Test, Kiểm Tra Linh Kiện Điện Tử LCR T4

Chế độ bảo hành của Linh kiện 3M

Linh kiện điện tử 3M luôn cam kết mang đến cho khách hàng chất lượng phục vụ tốt nhất, những sản phẩm có chất lượng tốt nhất ,giá cạnh tranh nhất,đa dạng sản phẩm nhất.

Chúng tôi luôn cam kết sản phẩm bán ra có chế độ bảo hành tốt nhất, tất cả các sản phẩm bán ra sẽ được kiểm tra và dán tem có logo và thương hiệu của linh kiện điện tử 3M.

Tem bảo hành đối với những sản phẩm nằm trong danh mục bảo hành,những sản phẩm không nằm trong danh mục bảo hành sẽ được kiểm tra và dán tem test.

 Tất cả các sản phẩm mà khách hàng có vấn đề về chất lượng hoặc cách sử dụng hãy liên hệ trực tiếp đến trung tâm bảo hành của linh kiện điện tử 3M để được hỗ trợ và tư vấn .

Chúc các bạn thành công!
