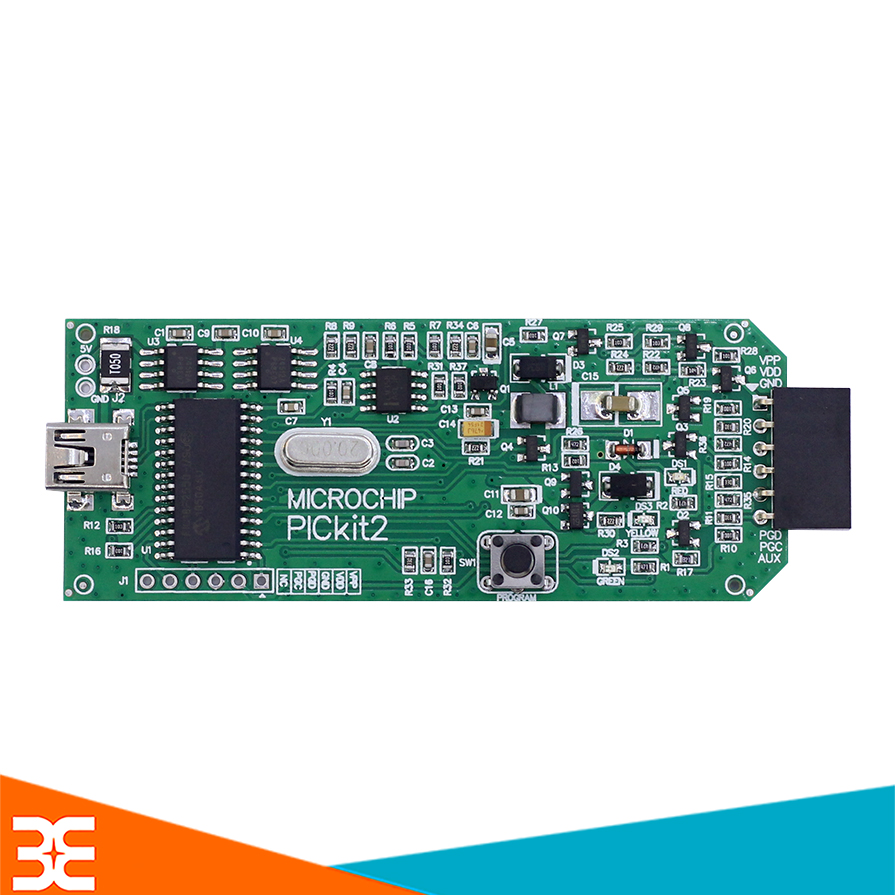

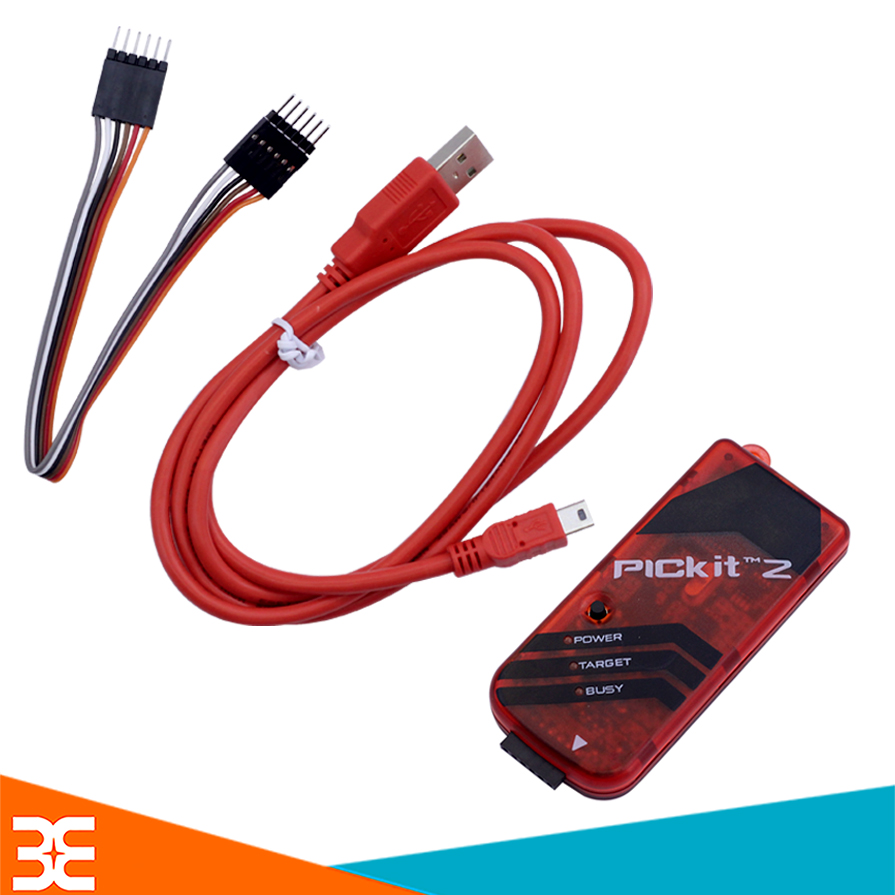

Mạch nạp Pickit2 Full (BH 06 Tháng)

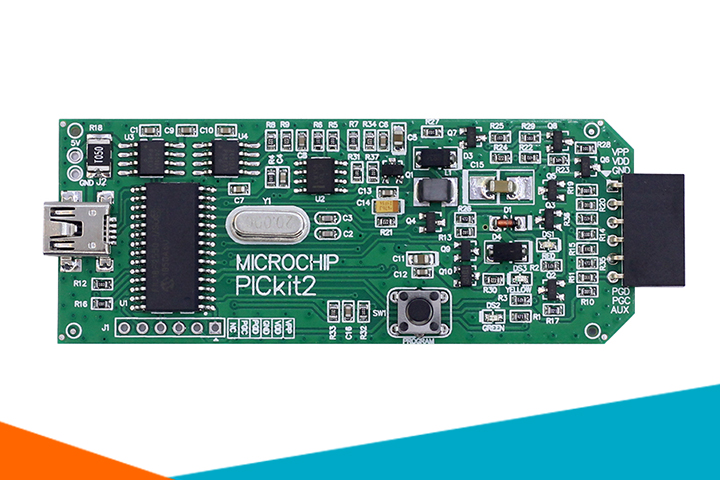

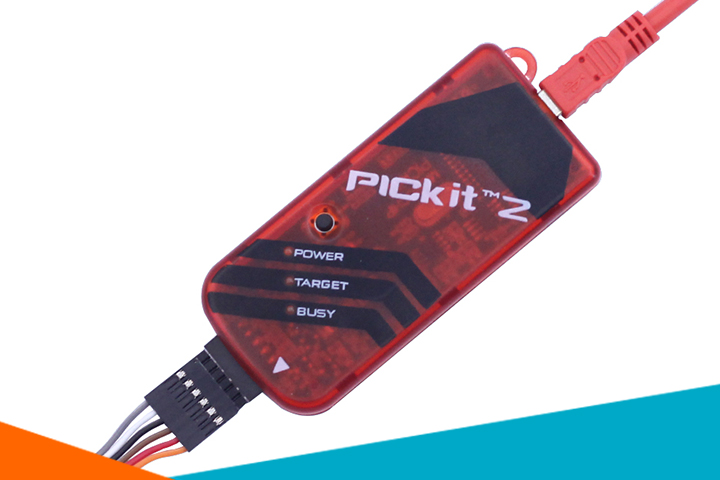

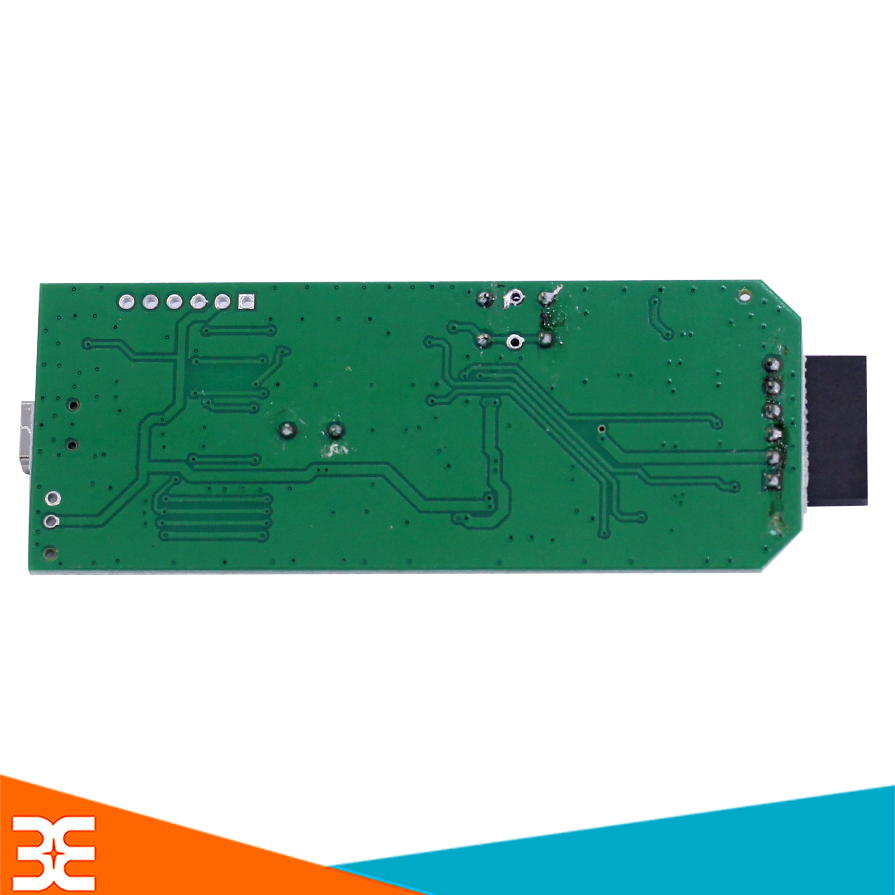

Mạch nạp Pickit2 Clone

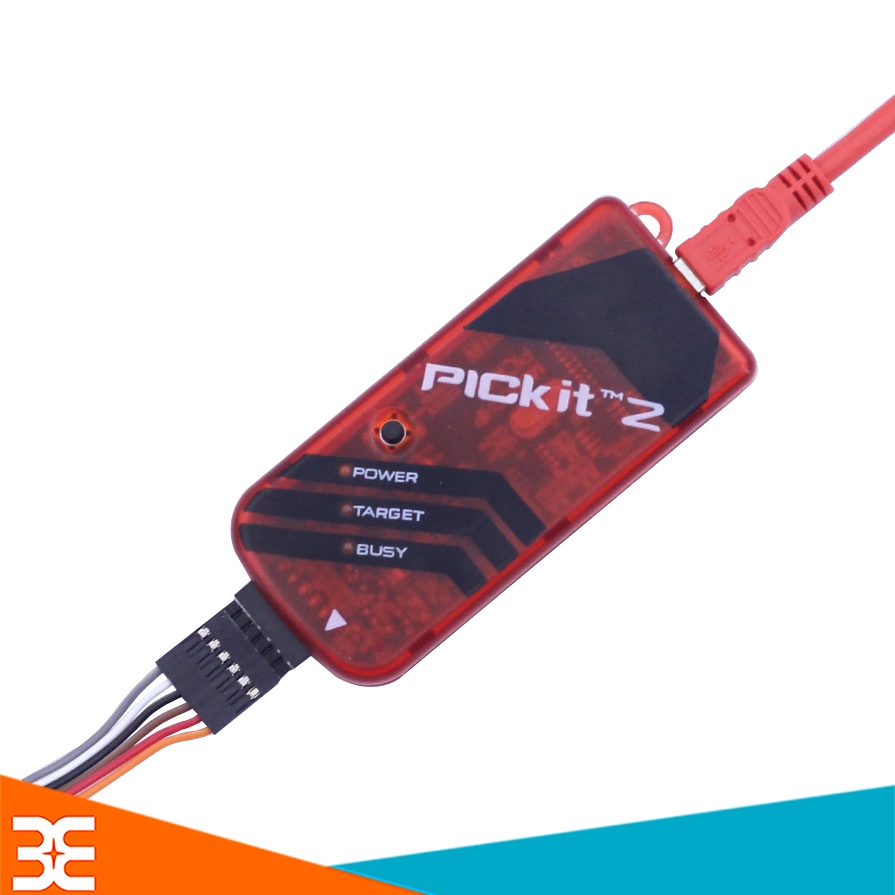

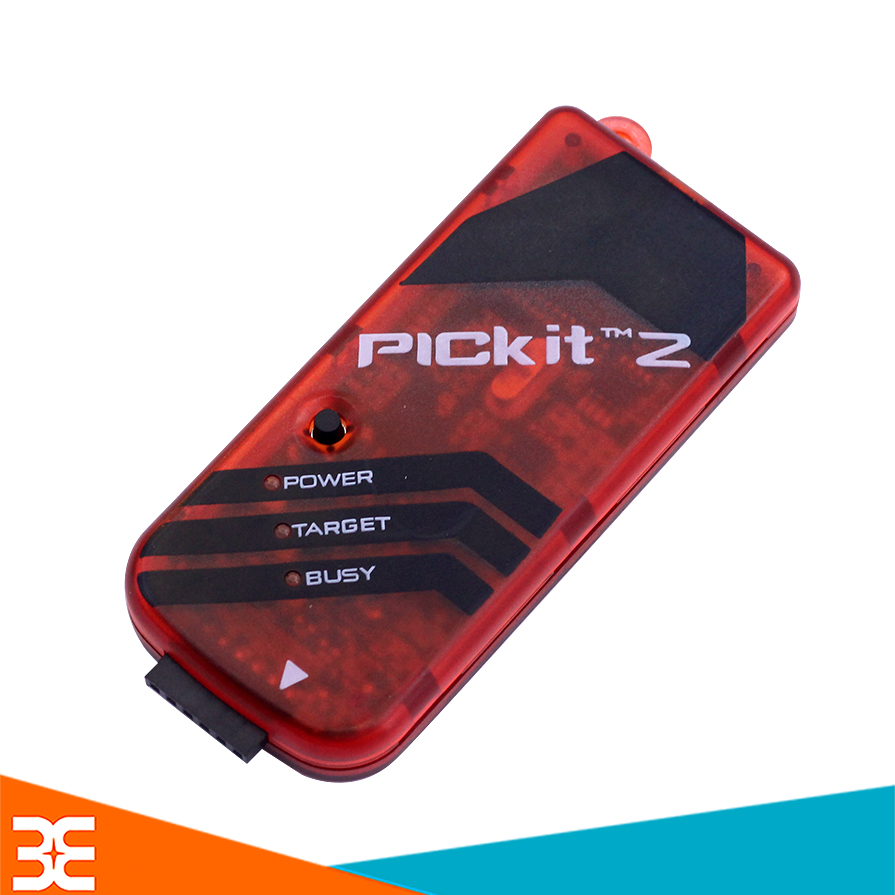

PICKIT2 Programmer/Debugger: một mạch nạp PIC , sử dụng tốt với hầu hết các loại vi điều khiển PIC, dsPIC thông qua giao tiếp USB.

• Hỗ trợ Debug với MPLAB.
• Chức năng UART tools.
• Chức năng Logic Analyzer.
• Tự động dò tìm mạch nạp và chíp.
•  Kiểm tra lỗi sau khi nạp, hỗ trợ khóa chíp.

2. Sử dụng phần mềm PICkit2 v2.61 đề nạp chương trình

a. Cài đặt phần mềm:

    - Vào trang web Microchip.com download PICKit2 v2.61.00

( https://drive.google.com/file/d/0B8mCRgY9rN3CRlZnYzBhdXhobXc/view )

    - Giải nén và chạy chương trình

    - Khi đã cài đặt xong, icon chương trình như sau Sau khi cài đặt (install), chạy chương trình PICkit2 programmer bằng cách chọn Start -> Programs -> Microchip -> Program Files -> PICkit 2.

Hoặc double click biểu tượng PICKit 2 trên desktop.

b. Kết nối phần cứng

     - Cắm đầu USB của PICKit 2 vào PC

     - Kết nối PICkit 2 với board mạch đích qua một dây 5-pin (ICSP)

 - Khi gắn PICKit 2 vào cổng USB khuyến cáo nên ngắt board mạch đích ra khỏi PICKit 2 trước, tương tự khi khởi động hoặc reset lại PC phải bảo đảm ngắt PICKit 2 ra khỏi PC.

c. Nạp chương trình

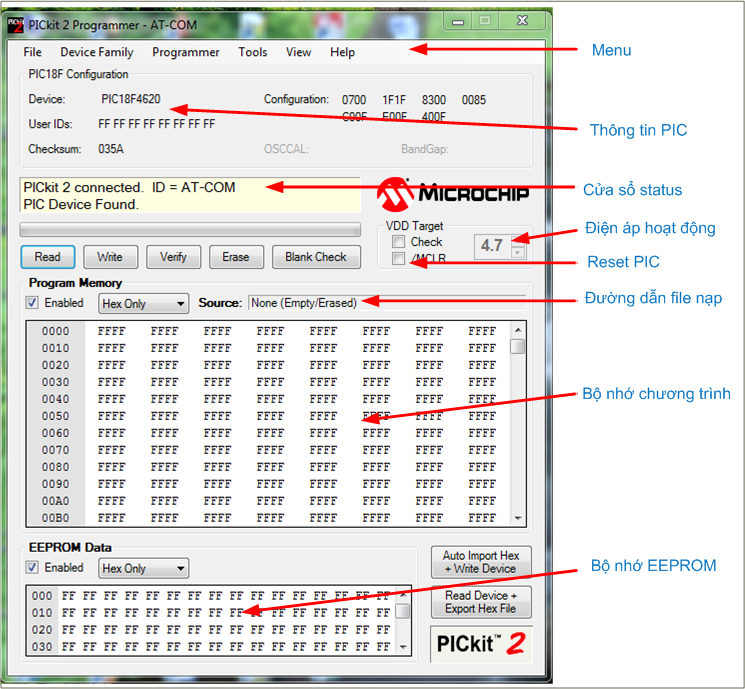

PICKit 2 programmer cho phép bạn nạp chương trình (Programmer) cho tất cả các PIC được hỗ trợ liệt kê trong file PICKit2 Readme. Giao diện chương trình nạp như sau:

Lưu ý:

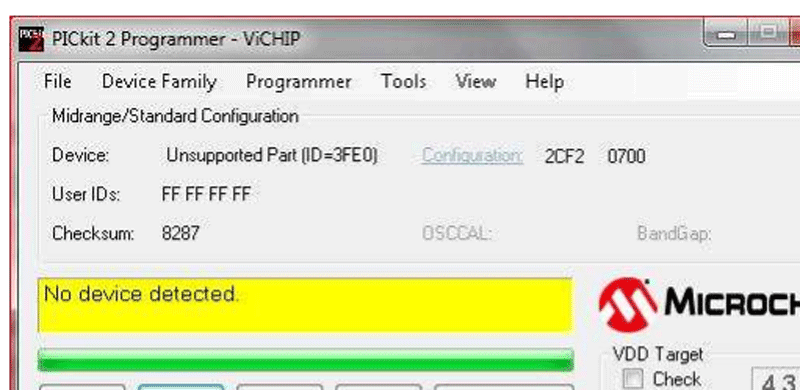

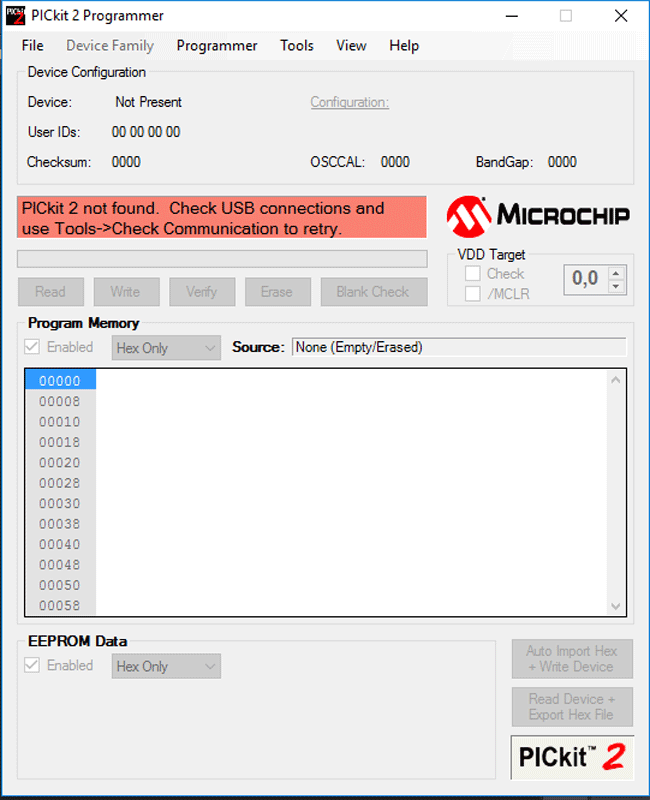

  Khi bạn mới mở chương trình lên mà chưa kết nối cổng usb của PC và mạch nạp trương tình sẽ báo lỗi như sau:

Để khắc phục, các bạn cắm mạch nạp cào cổng USB của PC -> vào chương trình của PicKit2  chọn tools -> Check communication.

      Kết Nối Tới Chip

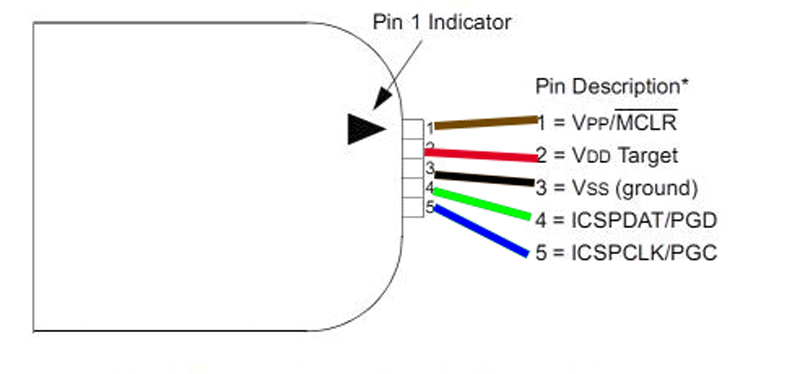

   PICkit 2 được kết nối tới PIC qua đường ICSP, để PICKit 2 nhận ra Chip bạn cần phải nối chúng theo đúng các chân:

  Chân VPP (MCLR): điện áp cao để lập trình.

  Chân VDD:   điện áp cấp nguồn (+).

  Chân GND: điện áp cấp nguồn (-).

  Chân PGD: đầu vào data.

Chân PGC: đầu vào Clock.

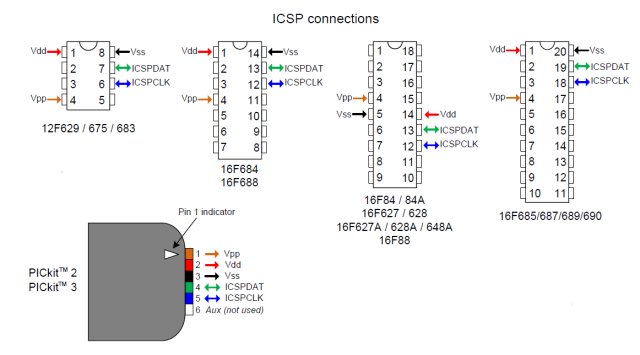

Một số dòng chip cơ bản và cách kết nối chân.

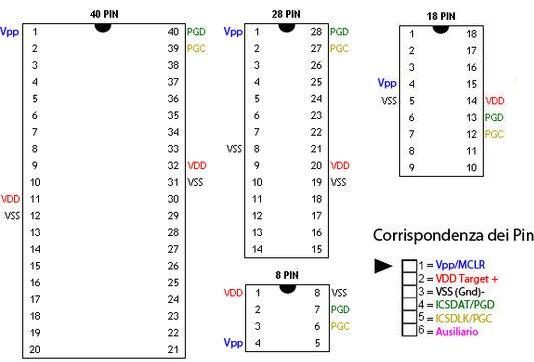

 Một số dòng pic khác.

Nhập một file HEX

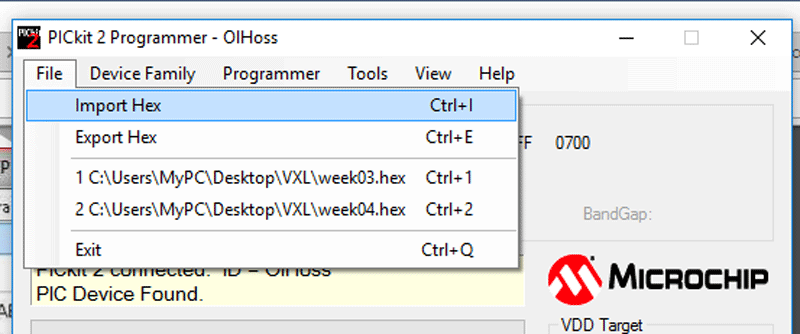

Để nhập một chương trình đã được biên dịch (HEX file) và nạp nó vào thiết bị đích ,chọn File -> Import HEX

Nạp Chương trình vào Thiết bị (Chip)

     Sau khi một thiết bị đã được lựa chọn và một file HEX đã được nhập vào, thiết bị đích có thể được nạp vào bằng việc kích nút Write. Việc kết hợp xóa trong thao tác nạp gọi là phương pháp xóa gộp.

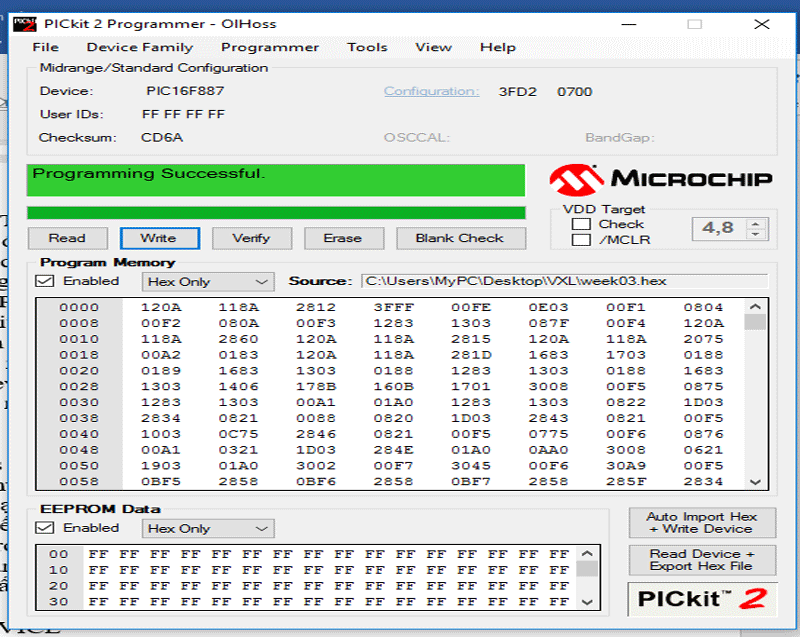

 Nếu nạp thành công, Status Bar trở về màu xanh lục và màn hiển thị hình “Programming Successful”  (Thành công)

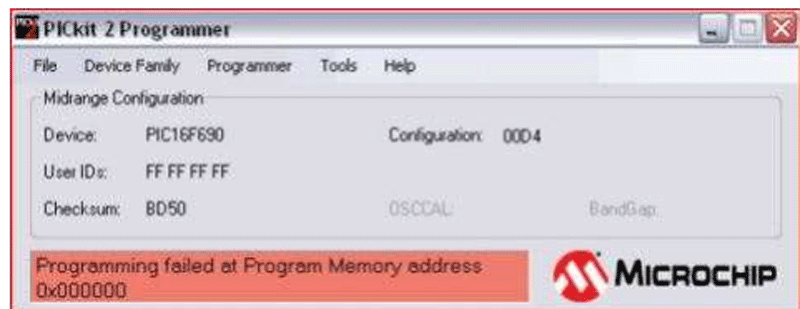

Nếu nạp thất bại, status bar chuyển sang màu đỏ và “Programming Failed “. Lỗi này chỉ báo rằng chuổi dữ liệu bị hư hỏng trong thời gian lập trình. Nếu xuất hiện lỗi này, thử nạp chương trình tới thiết bị lần nữa. Nếu lỗi tiếp tục, kiểm tra lại nguồn và kết nối.

Một trường hợp khác trong khi nạp màn hình Status Bar hiển thị cảnh báo và chuyển sang màu vàng . Trong trường hợp này, PICkit 2 và board mạch đích có thể bị rời ra (mất nguồn hoặc mất kết nối)
