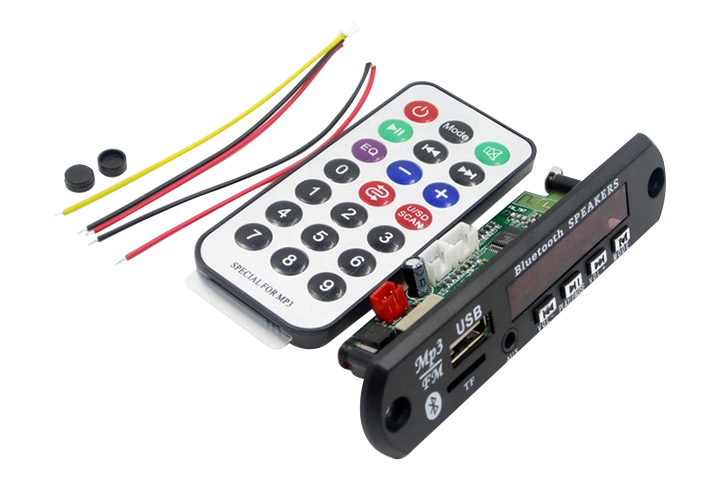

Mạch Giải Mã MP3 / USB / TF / AUX

Mạch Giải Mã MP3 / USB / TF / AUX

Mạch giải mã MP3 sử dụng điện áp 7-12VDC có chức năng giải mã tín hiệu từ USB hoặc thẻ nhớ hoặc sóng FM sau đó khuếch đại ra âm thanh 2 kênh, với công suất mỗi kênh từ 3 - 5W. Mạch được thiết kế với mặt nạ đi kèm cùng remote điều khiển hồng ngoại giúp dễ dang điều chỉnh chức năng của mạch, ngoài ra có thể tinh chỉnh chức năng bằng các nút nhấn được tích hợp sẵn trên mạch. Mạch nhỏ gọn đầy đủ tính năng, rất thích hợp cho DIY stereo.

Mạch Giải Mã MP3 / USB / TF / AUX

Thông Số Kĩ Thuật:

• Đọc tập tin âm thanh trong thẻ USB, TF

• Hỗ trợ (MP3 WMA WAV FLC)

• Phát thanh FM

• AUX 3.5mm đầu vào

• Kích thước bảng module giải mã: 107mm x 25mm x 38mm (Dài x Rộng x Cao)

• Điện áp hoạt động: DC 7V-12V

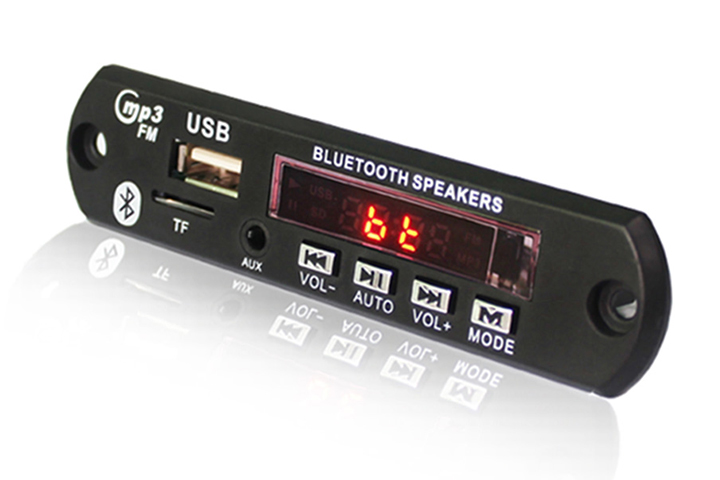

Mặt trước Mạch Giải Mã MP3 / USB / TF / AUX

Hướng Dẫn Sử Dụng:

•  Các bạn cấp nguồn và lấy tín hiệu ra loa hoặc các bộ khuếch đại âm thanh theo sơ đồ:

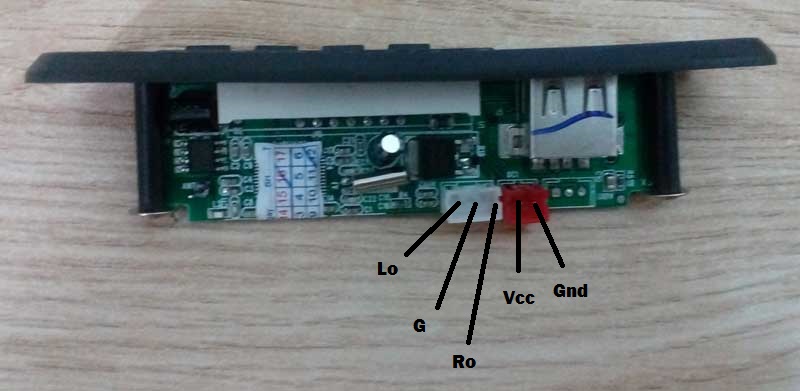

Chân Jack Mạch Giải Mã MP3 / USB / TF / AUX

• Các bạn cấp  nguồn vào chân Vcc và Gnd như hình vẽ.

• Các chân Lo, G, Ro là các tín hiệu ra.( Tín hiệu audio Left, Right, và chân mass).

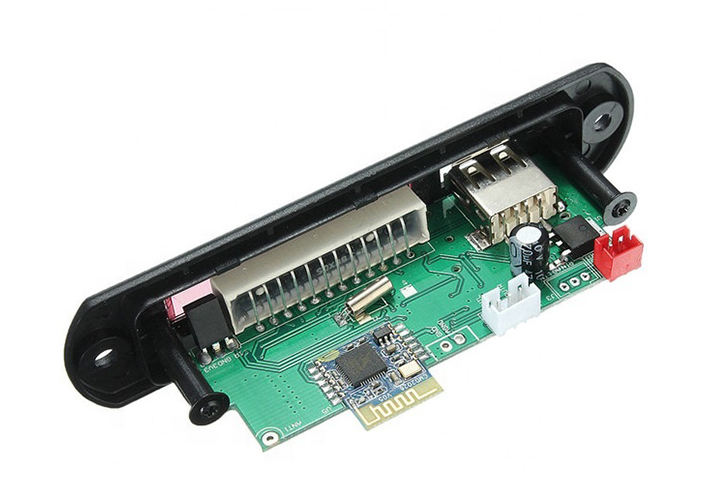

                      Mạch Sau Mạch Giải Mã MP3 / USB / TF / AUX

Các chức năng của các cổng trên mạch giải mã:

• AUX: Cổng AUX là cổng dùng để kết nối thiết bị âm thanh ngoại vi với mạch giải mã như điện thoại, máy tính...

• USB: Để cắm usb

• TF : Cắm thẻ nhớ micro có chức năng giải mã tín hiệu từ USB hoặc thẻ nhớ hoặc sóng FM sau đó khuếch đại ra âm thanh 2 kênh, với công suất mỗi kênh từ 3 - 5W.

• Mạch được thiết kế với mặt nạ đi kèm cùng remote điều khiển hồng ngoại giúp dễ dang điều chỉnh chức năng của mạch, ngoài ra có thể tinh chỉnh chức năng bằng các nút nhấn được tích hợp sẵn trên mạch.

• Mạch nhỏ gọn đầy đủ tính năng, rất thích hợp cho DIY stereo.

Chức năng các phím bấm:

• VOL-, VOL+ : Điều chỉnh chuyển bài

• SCAN : Tạm dừng trình phát

• MODE : Chuyển các chế độ phát nhạc, nghe FM...

Chức năng của các nút nhấn trên điều khiển:

• Trên điều khiển có Nút nguồn, STOP, quay lại, MODE, chuyển bài, có các chức năng như trên mạch giải mã ngoài ra còn có thêm các nút:

• Tăng giảm âm lượng

• EQ (Equalizer ) : Chọn một số kiểu âm sắc đã được mặc định sẵn trong mạch giải mã.

• Các phím số để chọ thứ tự bài hát.

Chú ý: sơ đồ nối dây (nên cẩn thận, phân cực ngược sẽ bị hỏng)
