Làm mạch đồng hồ số cực hay cùng Linh Kiện 3M

Đăng bởi : 3M GROUP04/12/2017

Hướng dẫn mạch đồng hồ số cực hay



Sau đây Linh kiện điện tử 3M sẽ hướng dẫn các bạn làm mạch đồng hồ số chạy bàn số điện tử đơn giản và đẹp mắt. Các bạn có thể đặt nó trên bàn học hoặc trên tường vừa để xem thời gian vừa để “ tự sướng “. Hãy cùng Linh kiện điện tử 3M làm sản phẩm thú vị này nhé.



Làm mạch đồng hồ số cùng linh kiện 3M



Linh kiện cần thiết



linh kiện Làm mạch đồng hồ số

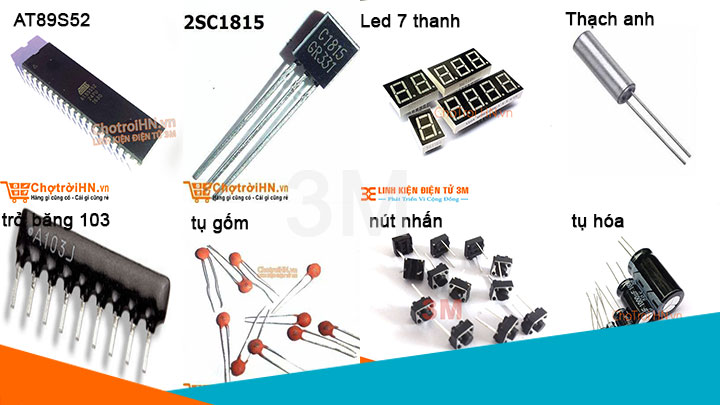

Hình ảnh linh kiện



Hướng dẫn các bước làm mạch đồng hồ số cực hay



Bước 1: Các bạn tải file mạch in về in ra nhé



http://i1121.photobucket.com/albums/l502/chjpchjp1991/download.jpg http://i1121.photobucket.com/albums/l502/chjpchjp1991/download.jpg



Chú ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

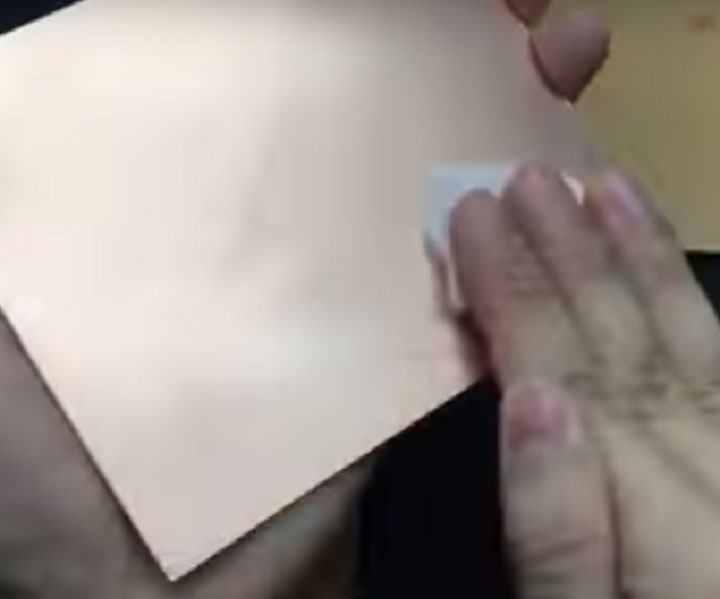

Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng và làm sạch phíp đồng bằng bông tẩm cồn



Làm sạch phíp đồng

Làm sạch phíp đồng

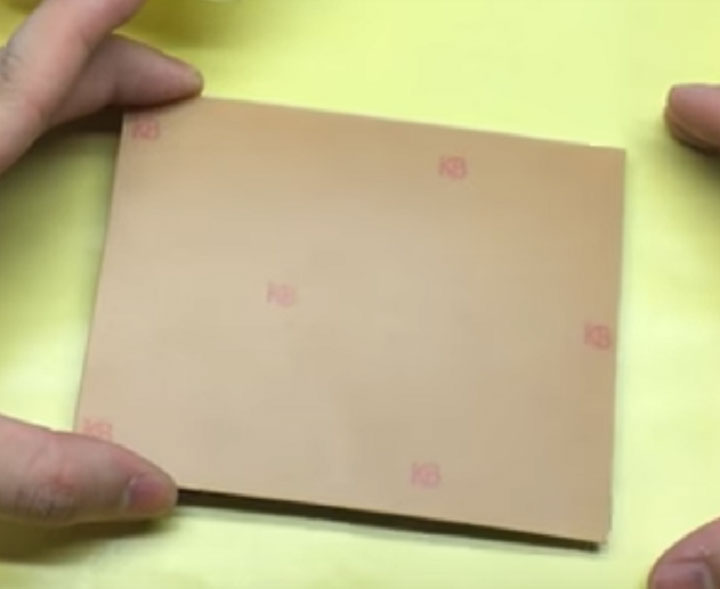

Bước 4: Bọc giấy in mạch vào phíp đồng



Bọc giấy in vào phíp đồng

Bọc giấy in vào phíp đồng



Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



Là mạch

Là mạch



Bước 6: Sau khi là xong tách lớp giấy in mạch ra khỏi phíp đồng

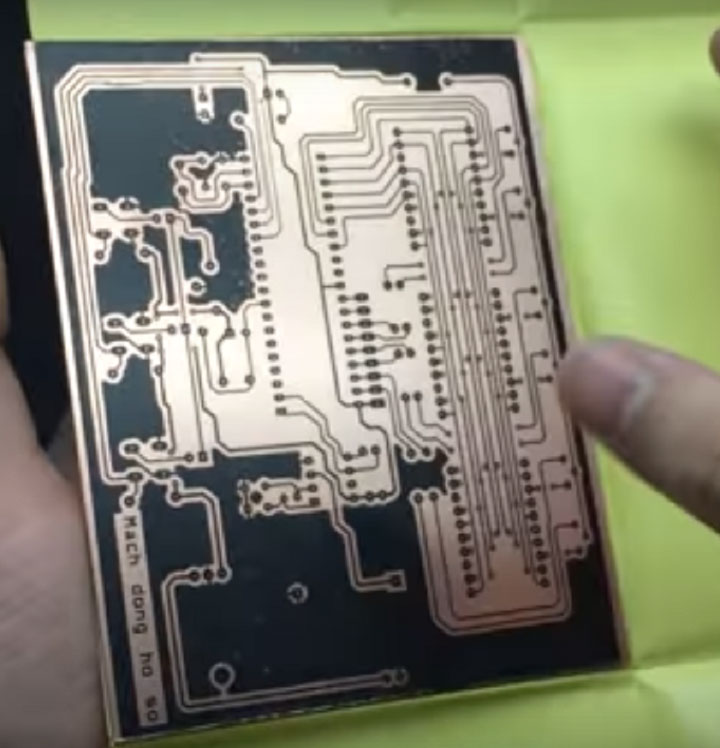

Phíp đồng với đường mạch màu đen

Phíp đồng với đường mạch màu đen



Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha

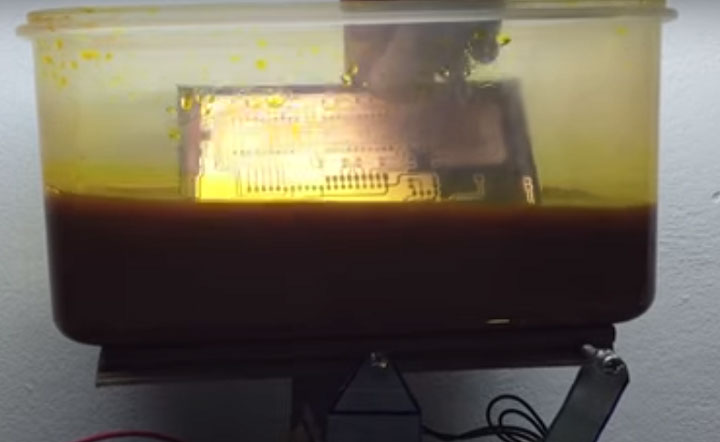

Bước 7: Ngâm mạch vào dung dịch FeCl3 để ăn mòn



Ngâm mạch

Lưu ý:

  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.
  • Các bạn cũng có thể ăn mòn đồng với dung dich HCl và H2O2



Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

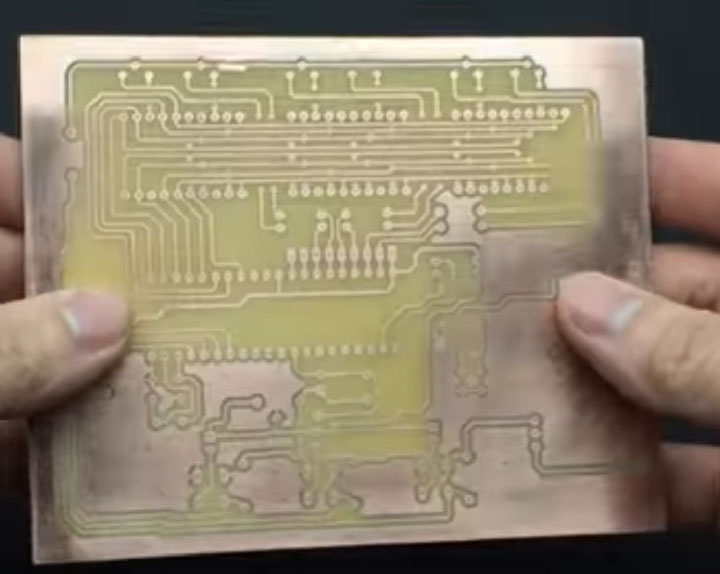

Phíp đồng với mạch in hoàn chỉnh

Phíp đồng với mạch in hoàn chỉnh

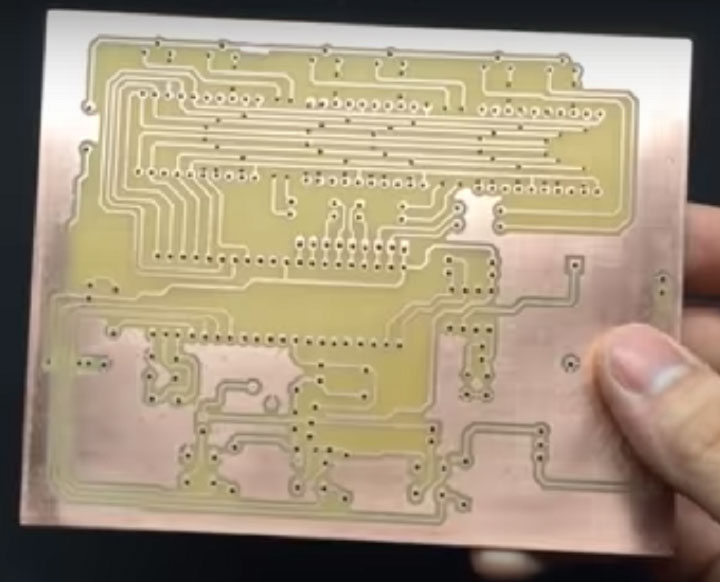

Bước 9: Khoan lỗ chân linh kiện



Phíp đồng được khoan lỗ



Bước 10: Lắp và hàn dây nối

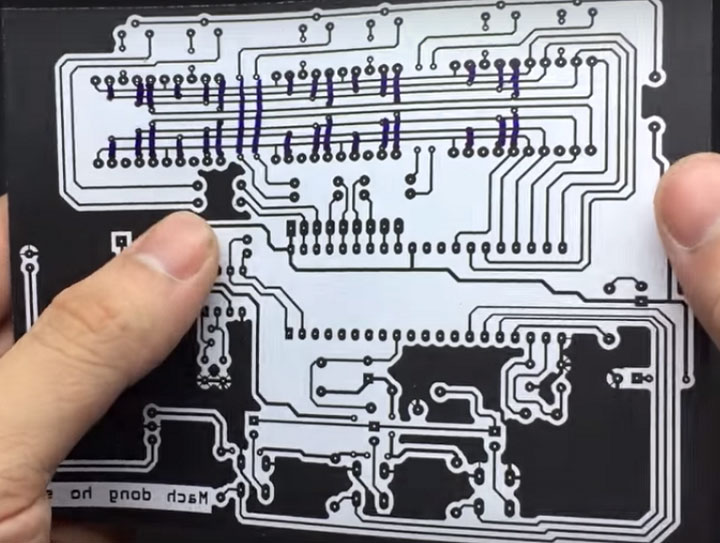

Nối dây trên mạch in

Nối dây trên mạch in

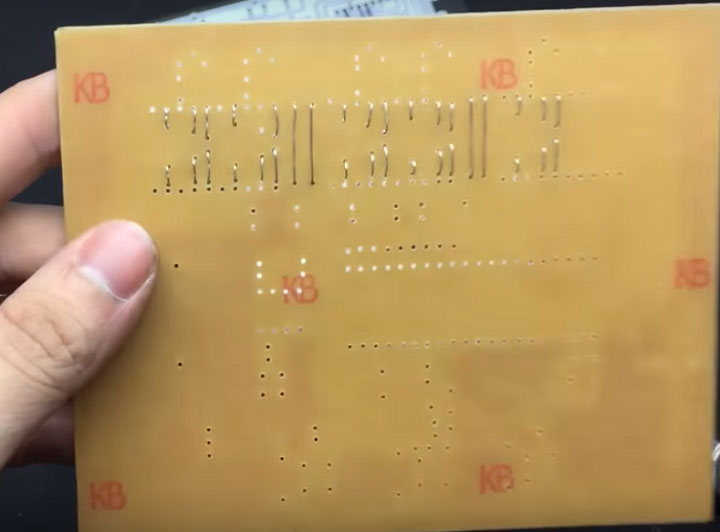

Những điểm nối trên phíp đồng

Chú ý:

  • Các bạn in thêm một bản mạch in nữa để đi dây trên mạch cho dễ nhìn
  • Những chân linh kiện có thêm một lỗ nhỏ ở bên trên ( bên dưới ) có nghĩa là chân linh kiện đó nối vào phần mạch bên trên ( bên dưới ).
  • Các bạn cắt những chân linh kiện ( điện trở ) để nối những điểm đó lại nhé

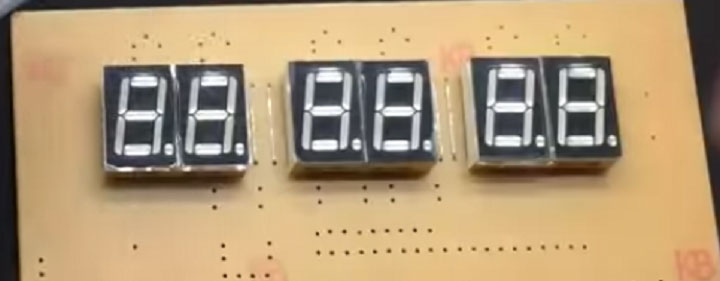

Bước 11: Gắn và hàn led 7 đoạn vào mạch



Gắn Led 7 đoạn

Gắn Led 7 đoạn

Chú ý:

  • Những Led 7 đoạn trên là loại Led Anot chung
  • Những Led 7 đoạn có dấu chấm quay xuống dưới

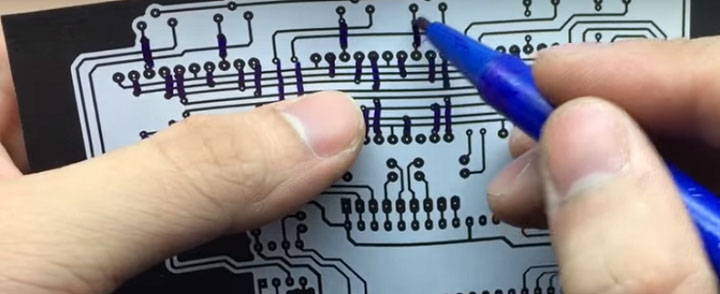

Bước 12 : Dùng chân linh kiện để nối chân C1815 với chân Anot chung



Sơ đồ nối dây anot chung với chân C1815

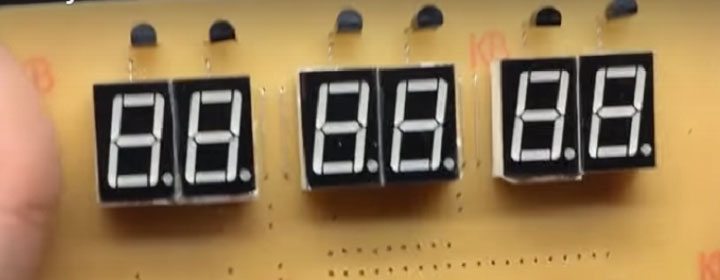

Bước 13: Lắp và hàn 6 Transistor C1815 vào mạch



Lắp Transistor C1815 vào mạch

Chú ý:

  • Các bạn lắp phần chữ ( phần vát ) xuống dưới, phần tròn quay lên trên
  • Chân giữa của Transistor C1815 bẻ chếch lên đẻ dễ cắm nhé

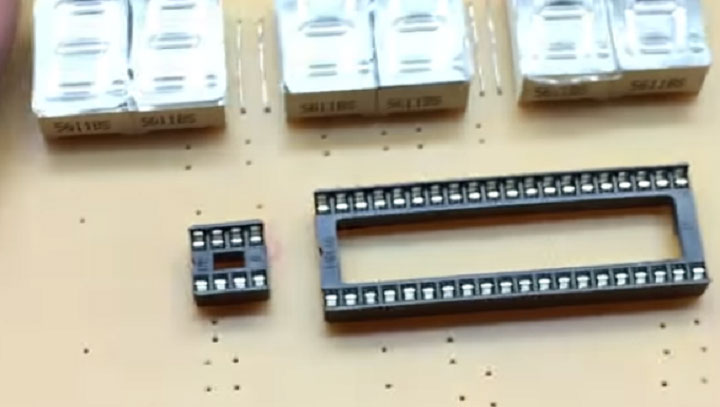

Bước 14: Lắp đế IC vào mạch



Lắp đế IC vào mạch

Lắp đế IC vào mạch



Chú ý: Phần lõi của đế IC quay về phía tay trái

Bước 15: Lắp các linh kiện còn lại vào mạch

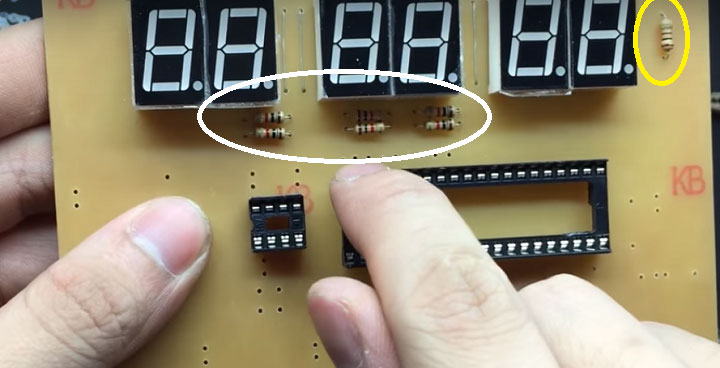

Lắp điện trở 1

Lắp điện trở 1

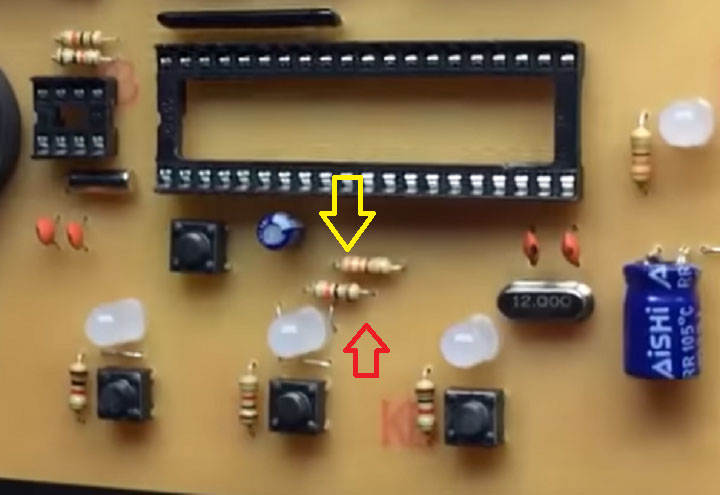

Lắp điện trở 2

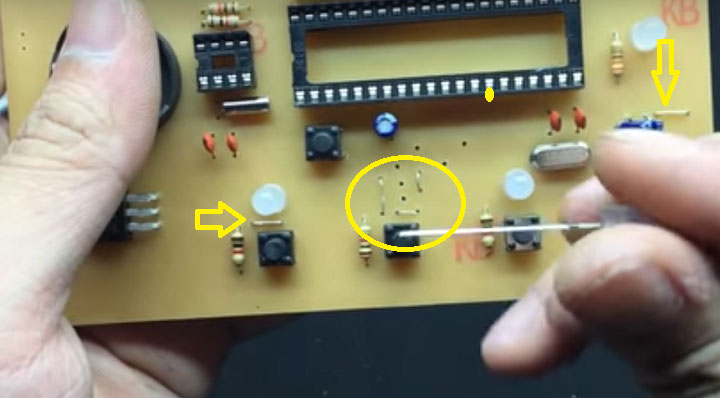

Các vị trí gắn dây nối trên mạch

Các vị trí gắn dây nối trên mạch

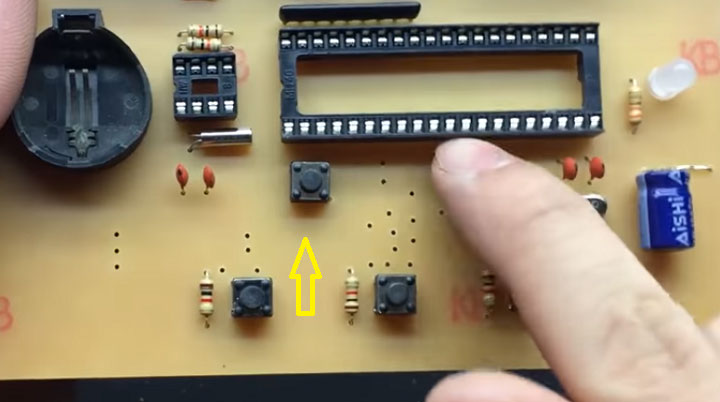

Nút bấm reset

Nút bấm reset



Chú ý:

  • Lắp 3 nút nhấn ở hàng dưới thì 2 chân ở cùng một cạnh quay sang bên phải
  • Ba trở 1K ở cạnh 3 nút nhấn là điện trở 1K
  • 6 điện trở được khoanh màu tráng là trở 1K, màu vàng là trở 100R
  • Trở băng 103 phần chấm quay về phía bên trái
  • 2 điện trở 10K gắn trên đế IC 8 chân
  • Trở được gắn mũi tên màu vàng là trở 330R, màu đỏ là trở 10K
  • Lắp cực dương ( chân dài hơn ) của đèn Led gần Led 7 đoạn hướng xuống dưới
  • Lắp cưc dương của Led trên 3 nút nhấn hướng lên trên
  • Cạnh đèn Led lắp điện trở 330R
  • Cực dương của tụ hóa 470uF hướng sang phải
  • Phần nút bấm reset lại mạch chúng ta bẻ bớt 2 chân cùng một cạnh rồi lắp vào mạch nhé
  • Cực dương của đế pin lắp bên trên
  • Chân dương của tụ hóa 10uF quay xuống dưới



Bước 16: Lắp phần não của IC, vi điều khiển vào đế Ic và lắp pin vào đế pin

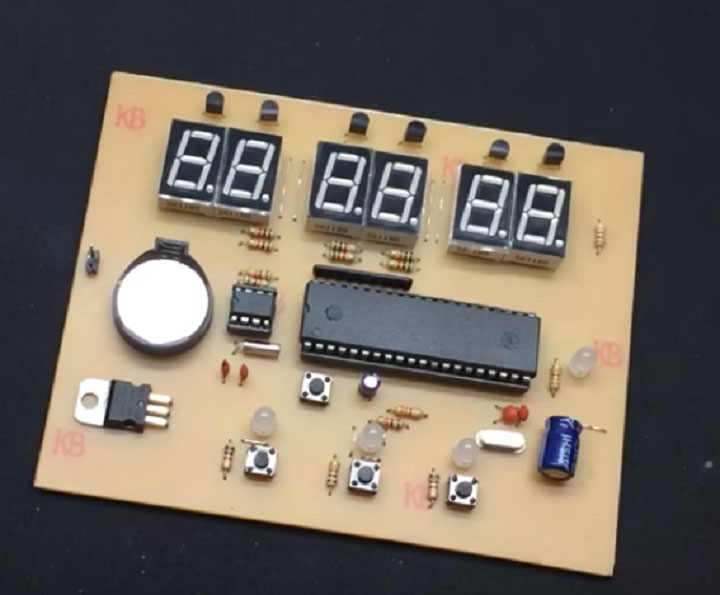

Mạch hoàn chỉnh

Mạch hoàn chỉnh

Chú ý:

  • Các bạn cần nạp code cho não IC trước hoặc có thể mua IC đã nạp sẵn chường trình
  • Các bạn nhớ lắp đúng chiều của não Ic và pin nhé

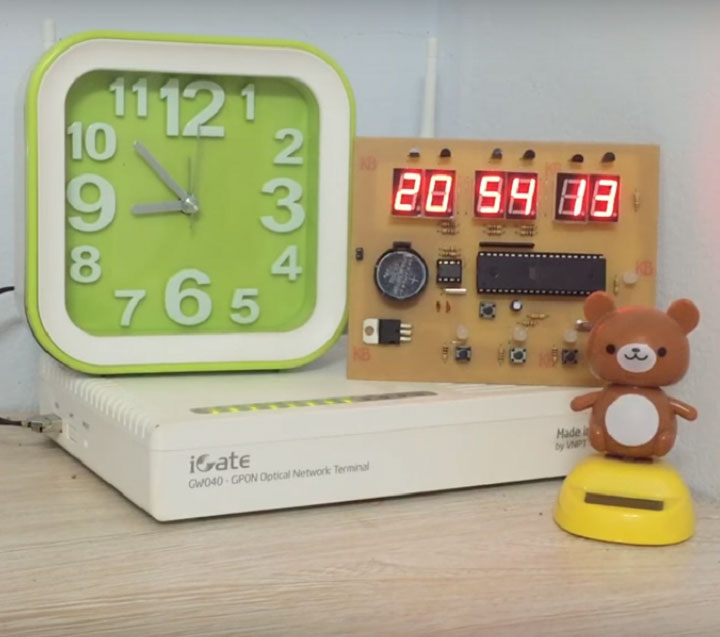

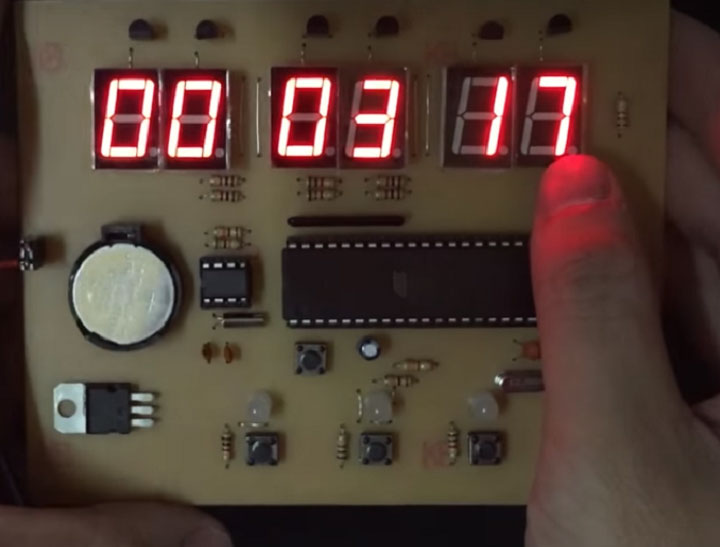

Bước 17: Test thử mạch



Test thử mạch

Test thử mạch

Chú ý:

  • Mạch hoạt động với nguồn từ 5V-15V
  • Cưc dương là chân jump ở dưới , cưc âm ở jump ở trên
  • Trông 3 nút nhấn thì nút nhấn đầu tiên là để cài đặt, nút nhấn thứ 2 để tăng số, nút nhấn thứ 3 để giảm số

Như vậy là mạch đã được hoàn thiện, khá là vất vả đúng không các bạn? Để tạo một sản phẩm do chính mình tạo ra vừa hữu ích vừa đẹp mắt cũng không nhàn nhã nhưng khá thú vị phải không ạ?. Hãy cùng Linh kiện điện tử 3M làm sản phẩm đặc biệt này nhé

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
