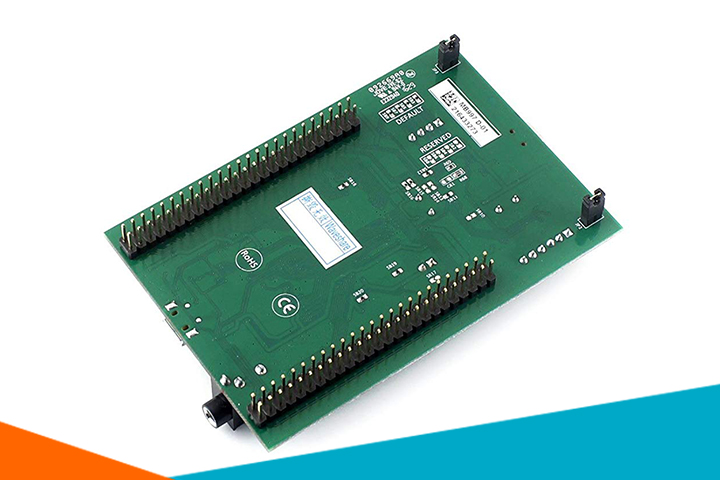

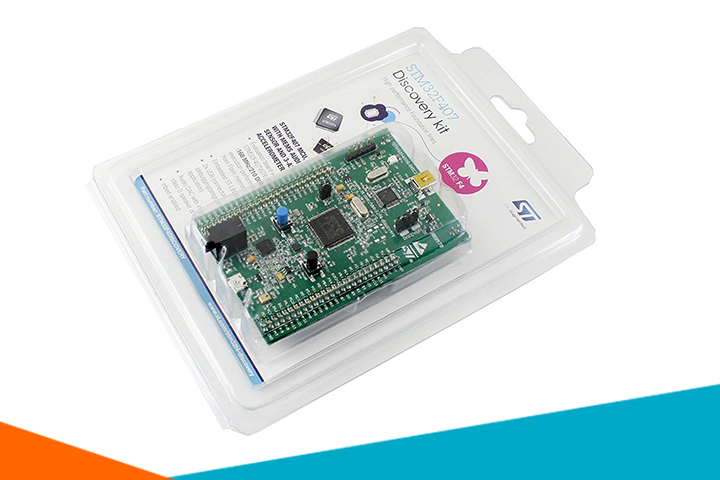

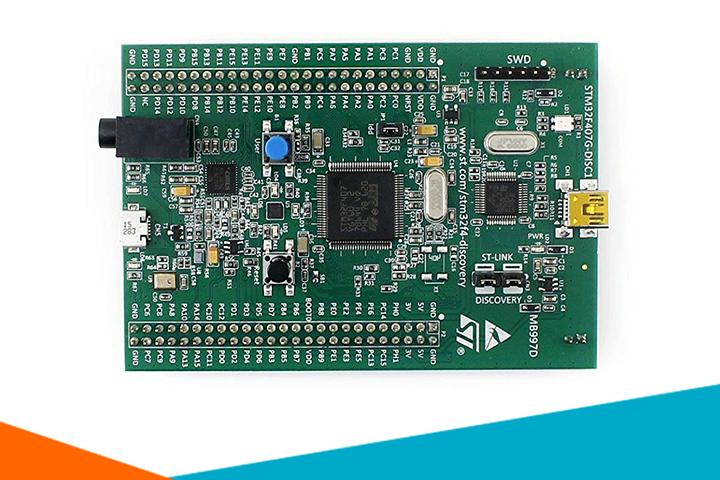

KIT STM32F4DISCOVERY STM32F407G-DISC1
Kit phát triển STM32F407G-DISC1 là kit phát triển mới nhất của dòng vi điều khiển STM32F4 ARM Corte M4 có DSP Core. Kit phát triển cung cấp các công cụ đầy đủ nhất giúp cho người bắt đầu cũng như là những người có kinh nghiệm phát triển, thiết kế với dòng vi điều khiển STM32F4
Thông Số Kỹ Thuật:
- Vi điều khiển chính: STM32F407VGT6 microcontroller featuring 32-bit ARM Cortex-M4F core, 1 MB Flash, 192 KB RAM in an LQFP100 package.
- Tích hợp sẵn mạch nạp và Debug ST-LINK/V2 with selection mode switch to use the kit as a standalone ST-LINK/V2 (with SWD connector for programming and debugging).
- Nguồn cấp từ cổng Mini USB qua các IC nguồn chuyển thành 3v3 để cấp cho MCU.
- Có sẵn các chân nguồn: 3 V and 5 V.
- Có sẵn cảm biến gia tốc: LIS302DL, ST MEMS motion sensor, 3-axis
- Có sẵn bộ xử lý âm thanh: MP45DT02, ST MEMS audio sensor, omni-directional digital microphone.
- Có sẵn bộ: CS43L22, audio DAC with integrated class D speaker driver.
- Có sẵn 8 Led.
- Có Led thông báo trạng thái nguồn
- Có nút nhấn và nút Reset tích hợp.
- Có cổng Micro USB OTG
- DSP Application.
Các tính năng chính
- Vi điều khiển STM32F407VGT6 tính năng 32-bit ARM ® Cortex ® -M4 với lõi FPU, 1 Mbyte bộ nhớ Flash, RAM 192-Kbyte trong một gói LQFP100
- Trên ST-LINK / V2 trên STM32F4DISCOVERY (tài liệu cũ) hoặc ST-LINK / V2-A trên STM32F407G-DISC1 (mã lệnh mới)
- USB ST-LINK với khả năng đếm lại và ba giao diện khác nhau:
- Cổng gỡ rối
- Cổng Virtual Com (chỉ với mã lệnh mới)
- Lưu trữ khối lượng (chỉ với mã đơn đặt hàng mới)
- Ban cung cấp điện: thông qua bus USB hoặc từ một điện áp cung cấp 5 V bên ngoài
- Nguồn ứng dụng bên ngoài: 3 V và 5 V
- LIS302DL hoặc LIS3DSH ST MEMS Bộ đo gia tốc 3 trục
- MP45DT02 Bộ cảm biến âm thanh ST-MEMS đa hướng micron
- Hệ thống âm thanh DAC CS43L22 với trình điều khiển loa lớp D tích hợp
- Tám đèn LED:
- LD1 (đỏ / xanh) để truyền thông USB
- LD2 (màu đỏ) cho nguồn 3.3 V
- Bốn LED người dùng, LD3 (màu cam), LD4 (xanh lục), LD5 (đỏ) và LD6 (màu xanh)
- 2 đèn LED USB OTG LD7 (xanh) VBUS và LD8 (màu đỏ) trên dòng điện
- Hai nút nhấn (người dùng và đặt lại)
- USB OTG FS với đầu nối vi-AB
- Tiêu đề mở rộng cho tất cả các I / O LQFP100 để kết nối nhanh với bảng mạch và dễ dàng thăm dò
- Phần mềm miễn phí toàn diện bao gồm nhiều ví dụ, một phần của gói STM32CubeF4 hoặc STSW-STM32068 để sử dụng thư viện tiêu chuẩn kế thừa.
