Hướng dẫn xuất file PDF3D từ phần mềm Altium Designer

Đăng bởi 3M GROUP vào lúc 31/07/2017

Có nhiều người đã quen xem 3D của file PCB bằng phần mềm Alitum Designer . Nhưng không phải ai cũng dùng Alitum Designer vì nó khá nặng , và chỉ phù hợp cho những người thiết kết .

Lo lắng của các bạn đã được giải quyết khi Altium Designer đã cho ra một công cụ giúp các bạn xuất ra file PDF3D .

Mời các bạn theo dõi bài viết , mọi thắc mắc các bạn có thể liên hệ để được giải đáp .

Bắt đầu nào :

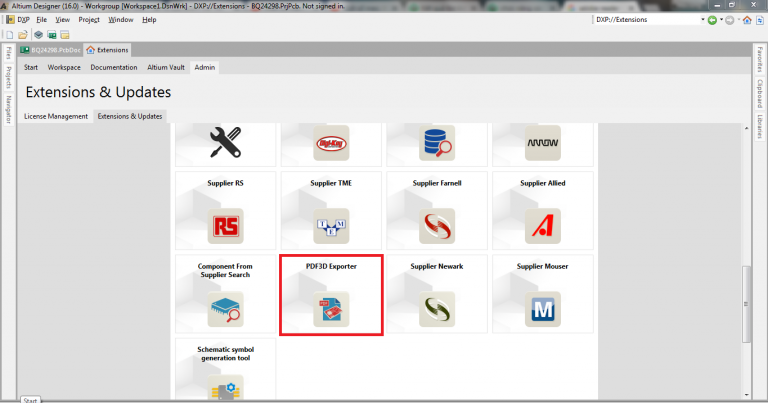

Đầu tiên để có thể xuất file PDF3D thì các bạn phải có extension của Altium Designer :

Các bạn tải extension về ra restart lại phần mềm

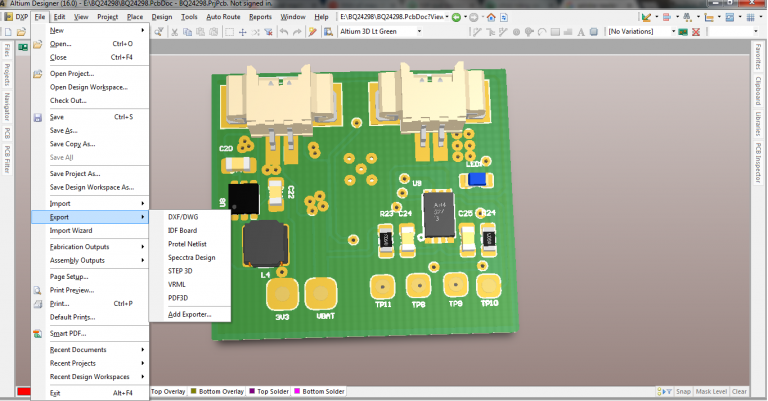

Tiếp theo chung ta mở file PCB mà cần xuất ra PDF3D , chọn file →Export→PDF3D.

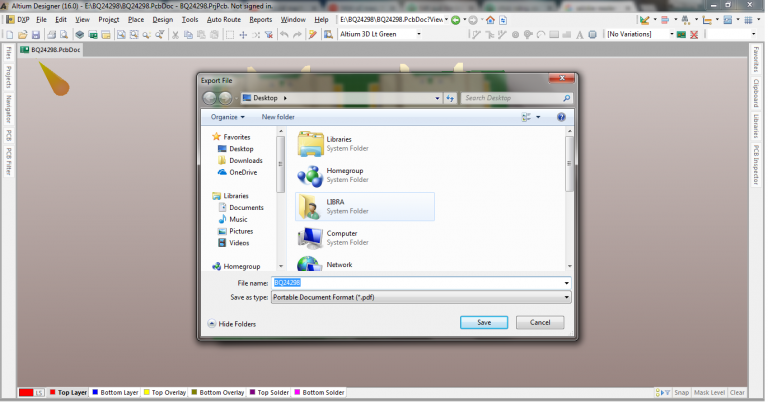

Sau khi chọn Export PDF3D ta sẽ thấy cửa sổ hiện ra hỏi bạn về vị trí lưu file , các bạn chọn nơi lưu theo ý mình .

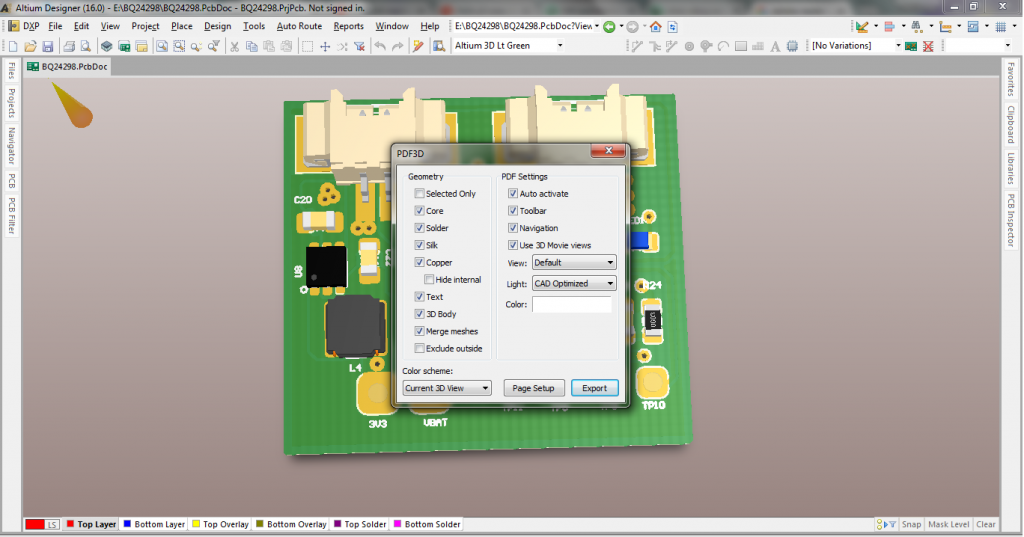

Sau khi chọn vị trí lưu file xong bạn sẽ có cửa sổ tùy chọn xuất pdf hiện ra .

Bạn chọn Export để thu được file PDF

À quên , để mở được file PDF này bạn cần dùng phần mềm adobe reader :

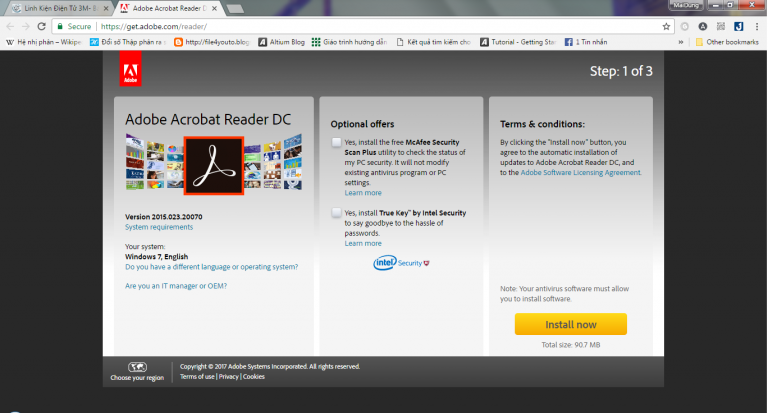

Các bạn có thể lên trang chủ của adobe để tải .

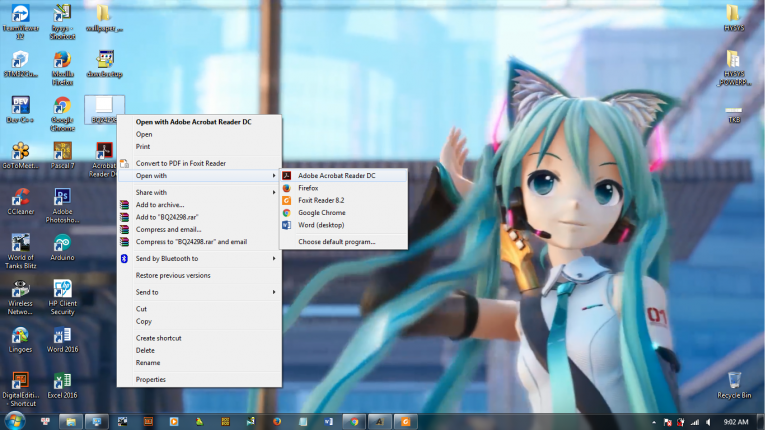

Sau khi tải xong phần mềm về nếu bạn đang sử dụng một phần mềm khác để đọc pdf thì hãy chon open with để mở file nhé .

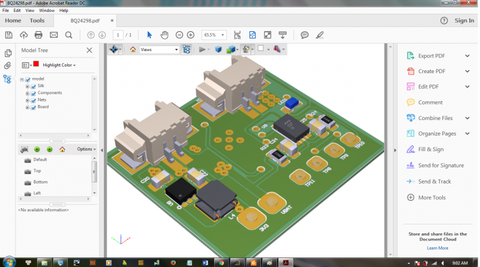

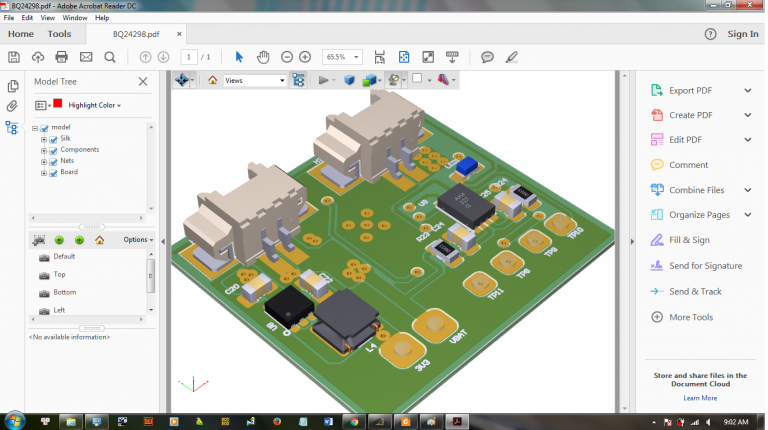

Kết quả nhận được .

Chúc các bạn thành công .
