Hướng dẫn tự làm loa di động 2.0 mini, tự chế loa Laptop cho riêng mình cực chất

Đăng bởi : 3M GROUP28/10/2017

Hướng dẫn tự làm loa di động 2.0 mini, tự chế loa Laptop cho riêng mình cực chất

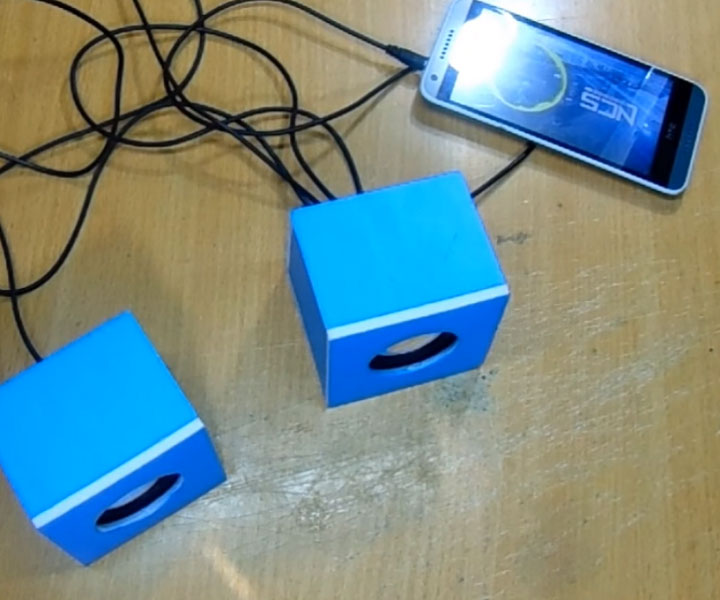

Cặp loa di động 2.0 mini



Với cặp loa di động 2.0 mini này chúng ta có thể sử dụng cho điện thoại, máy tính bảng, pc hoặc làm một bộ loa Laptop cho riêng mình....

Hãy cùng làm với Linh Kiện Điện Tử 3M nhé!!!!!

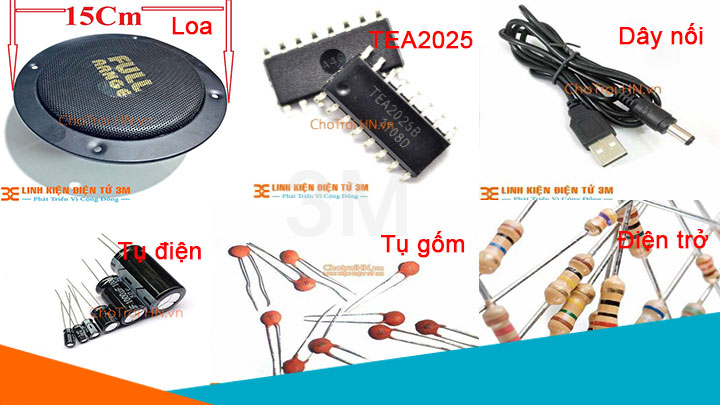

Linh kiện cần thiết

Linh kiện cần thiết

Linh kiện cần thiết



Hướng dẫn làm loa di động 2.0 mini

  • Bước 1:

Tải mạch in tại link trên và in ra giấy in mạch điện tử

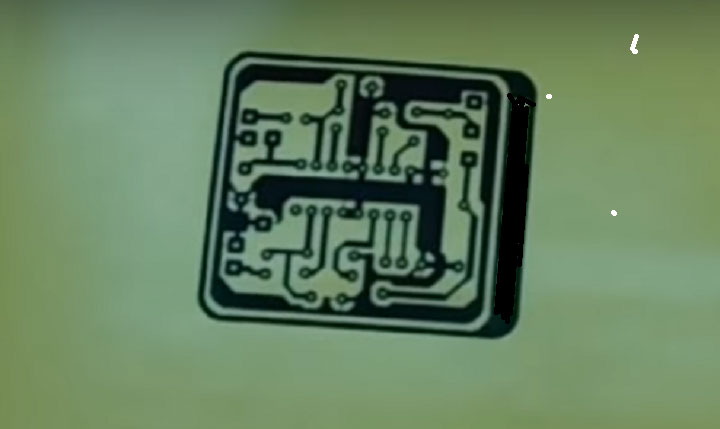

Mạch in

Mạch in

Lưu ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy in mạch điện tử hoặc giấy thuốc  mới được nhé
  • Bước 2:

Cắt một phíp đồng vừa kích thước của mạch

Phíp đồng

Phíp đồng

Lưu ý: Chỉ nên cắt vừa để tiết kiệm phíp đồng và mạch làm ra có thẩm mĩ hơn

  • Bước 3:

Ốp mạch in lên phíp đồng và bọc lại

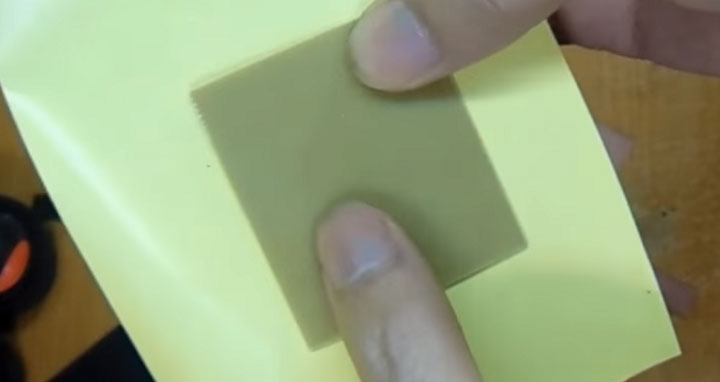

Bọc phíp đồng bằng mạch in

Bọc phíp đồng bằng mạch in

Lưu ý: Trước khi bọc lại các bạn lấy giấy nhám chà sơ qua phíp đồng hoặc rửa phíp đồng bằng cồn 90⁰ để làm sạch bề mặt giúp quá trình in mạch tốt hơn

  • Bước 4:

Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



  • Bước 5:

Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

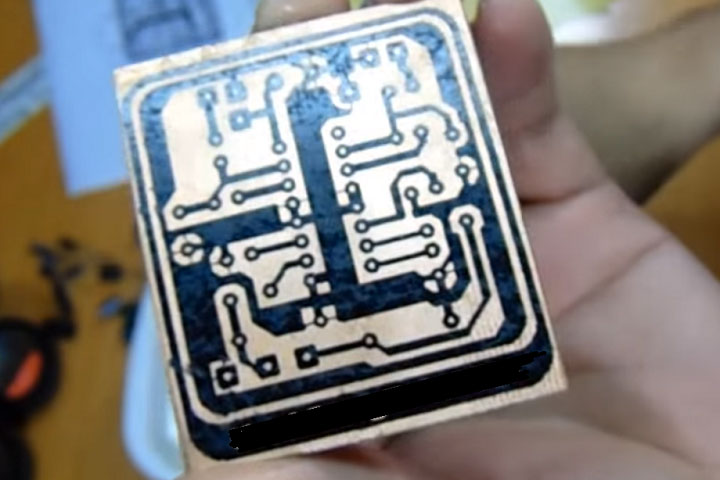

Mạch sau khi rửa

Mạch sau khi rửa

Lưu ý: Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạc in màu đen thôi nha



  • Bước 6:

Ngâm mạch vào dung dịch FeCl3 để ăn mòn

Lưu ý:

  • Trong điều kiện thường ta ngâm mạc từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.



  • Bước 7:

Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi , khi đó những đường mạch đồng láng o hiện ra

  • Bước 8:

Khoan lỗ chân linh kiện

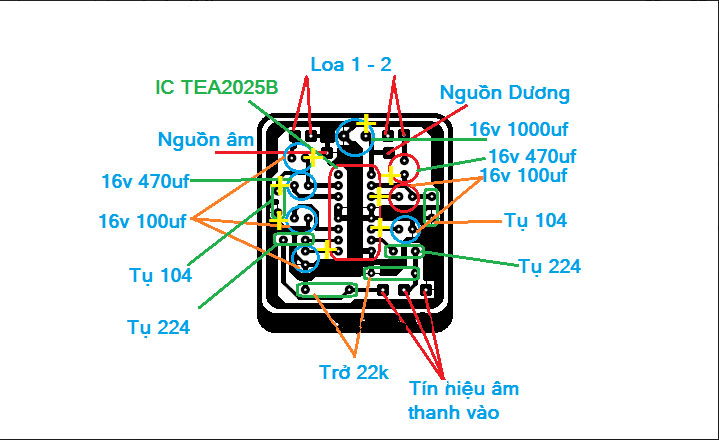

Sơ đồ lắp đặt

Sơ đồ lắp đặt

  • Bước 9:

Gắn và hàn đế IC 16 chân cho IC TEA2025B

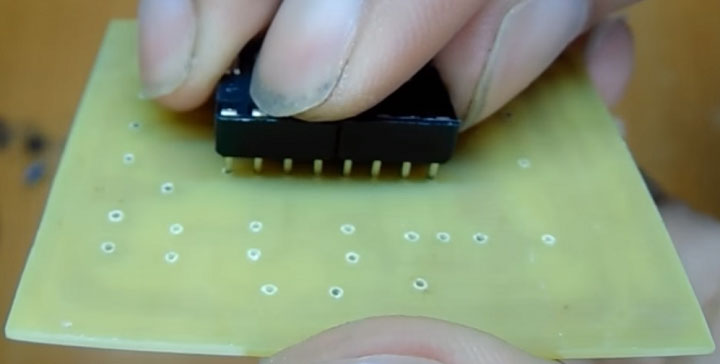

 Gắn chân đế IC 16 chân

 Gắn chân đế IC 16 chân

  • Bước 10:

Gắn và hàn các tụ vào mạch

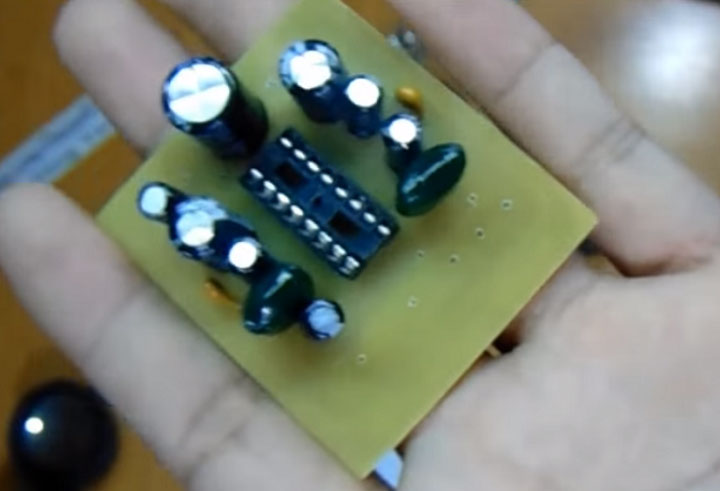

Gắn và hàn tụ điện cho mạchGắn và hàn tụ điện cho mạch

Lưu ý: Chú ý chân âm và dương của tụ nha

  • Bước 11:

Gắn và hàn trở cho mạch

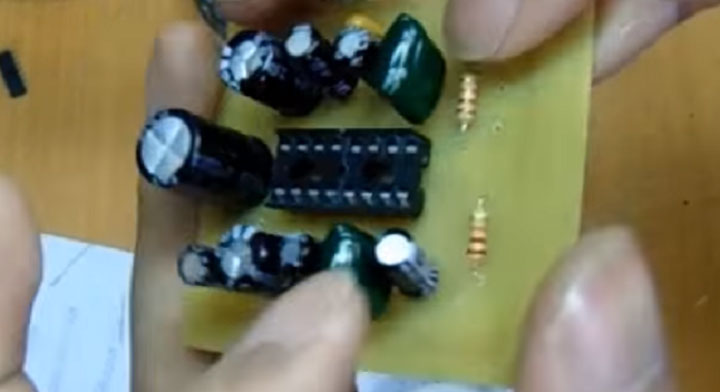

Gắn và hàn trở

Gắn và hàn trở

  • Bước 12:

Gắn IC TEA2025 vào đế IC 16 chân vừa hàn

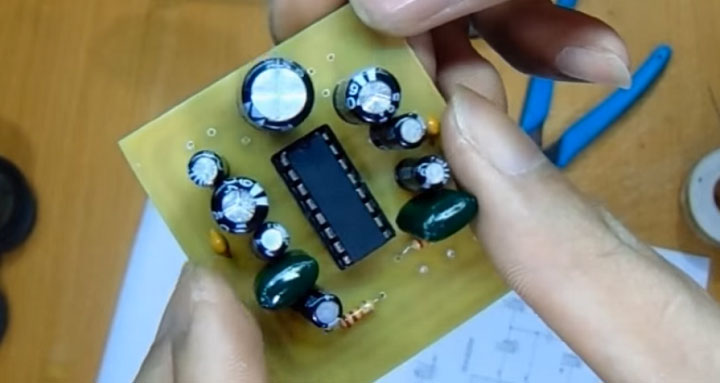

Mạch sau khi hoàn thành

Mạch sau khi hoàn thành

Lưu ý: Trên thân IC có phần bị lõm chú ý hướng phần bị lõm về phía tụ hoá nha

  • Bước 13:

Gắn loa vào một tấm xốp

  • Bước 14:

Làm hộp chứa loa di động 2.0 mini

  • Bước 15:

Nối 2 loa với nhau

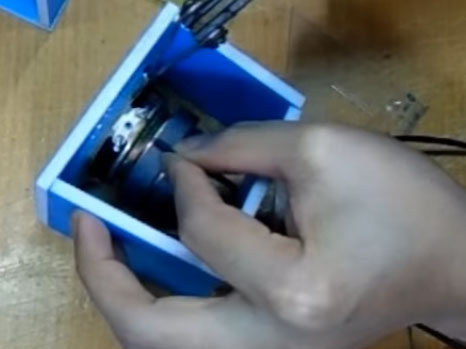

Kết nối hai loa

Kết nối hai loa

  • Bước 16:

Kết nối loa với mạch amply vừa làm

  • Bước 17:

Kết nối mạch với dây nguồn USB và dây Jack 3.5 theo sơ đồ lắp đặt nha

  • Bước 18:

Xếp mạch vào một trong 2 hộp chứa loa là đã hoàn thành bộ loa di động 2.0 mini ,một bộ loa Laptop của riêng mình rồi phải không!!!!

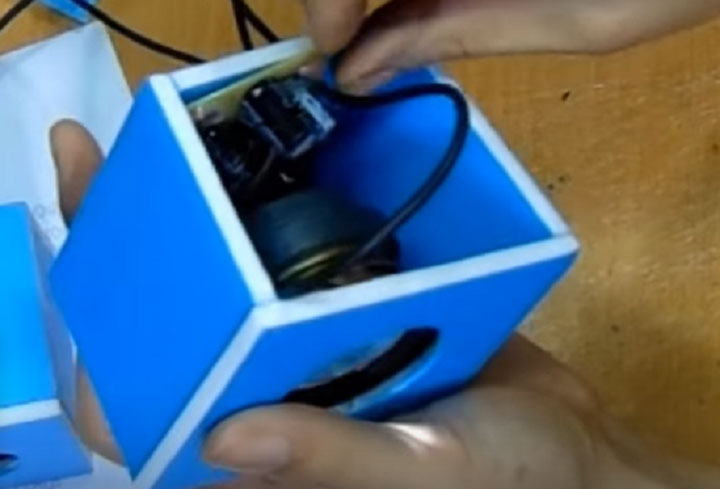

Xếp mạch vào hộp chứa loa

Xếp mạch vào hộp chứa loa

Lưu ý: Nên để hộp chứa mạch mở để tiện kiểm tra mạch nha

Như vậy là chúng ta đã hoàn thành mạch cảm biến hồng ngoại thật đơn giản mà hữu ích rồi phải không các bạn.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.474

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
