Hướng dẫn làm mạch loa, Amply đơn giản từ bìa cứng và IC LA4440

Đăng bởi Diễn vào lúc 24/11/2017

Hướng dẫn làm mạch loa, Amply đơn giản từ bìa cứng và IC LA4440



Ở bài trước mình đã hướng dẫn các bạn làm mạch tăng âm dùng Transistor KD718. Sau đây chúng ta cũng sẽ làm mạch loa, Amply đơn giản nhưng từ IC LA4440 và bìa cứng nhé .Hãy bắt tay làm cùng Linh kiện điện tử 3M nào!



Mạch loa, amply từ bìa cứng và IC LA4440

Mạch loa, amply từ bìa cứng và IC LA4440







Linh kiện cần thiết

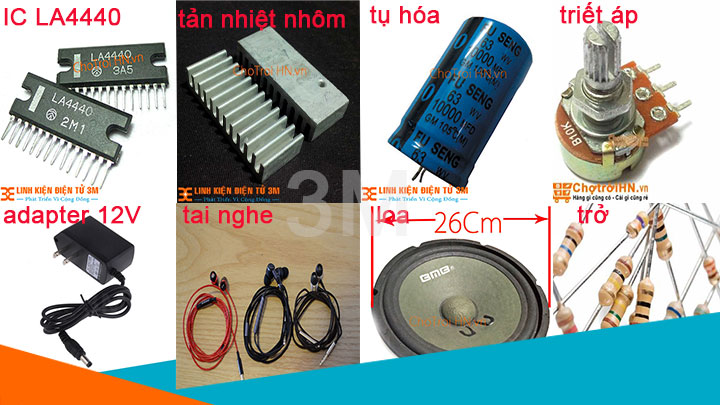

Hình ảnh linh kiện

Hình ảnh linh kiện



Bước 1: Các bạn tải File mạch in sau đây về làm mạch nhé

http://goo.gl/pwacuq

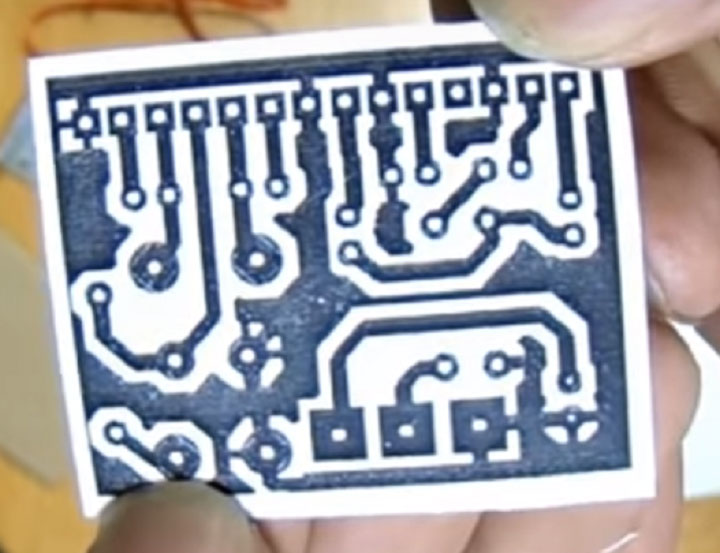

Mạch in

Mạch in



Chú ý:

Trong File đã có đầy đủ mạch in, sơ đồ nguyên lý và sơ đồ lắp đặt để các bạn dễ dàng làm mạch nhé

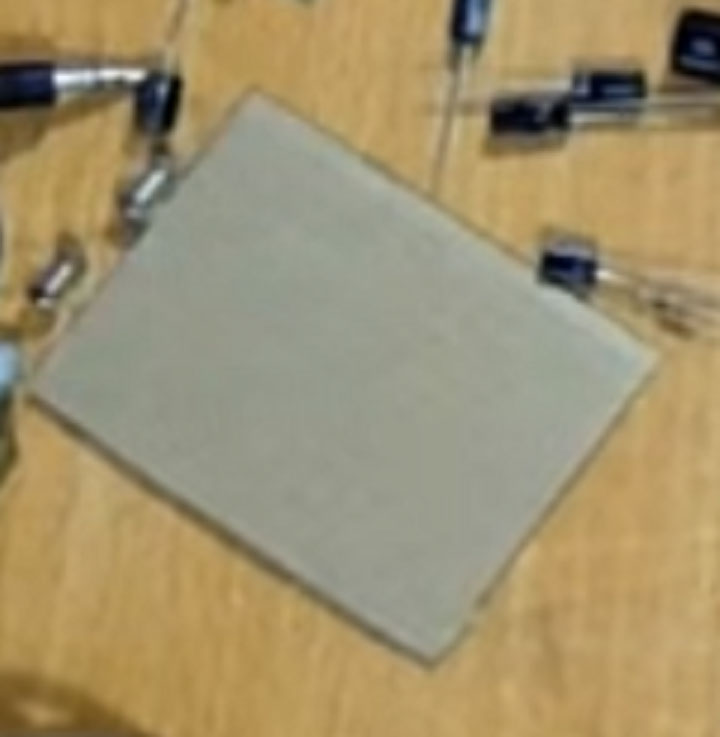

Bước 2: Cắt một tấm bìa cứng vừa vặn với mạch in nào



Bìa cứng

Bìa cứng

Chú ý:

Ở bài viết này mình không dùng mạch in lên phíp đồng bởi vi:

  • Làm bằng phíp đồng rất mất thời gian cho các công đoạn in được mạch in trên đó
  • Mạch in của bài này khá đơn giản
  • Không phải ai cũng làm được mạch in nên phíp đồng
  • Tuy nhiên, làm mạch trên phíp đồng sẽ bền chắc hơn. Các bạn có thể làm mạch in trên phíp đồng với các bước làm mình đã hướng dẫn trên “ Góc học tập “ của Linh kiện điện tử 3M nhé!



Bước 3: Dán lớp mạch in lên tấm bìa cứng

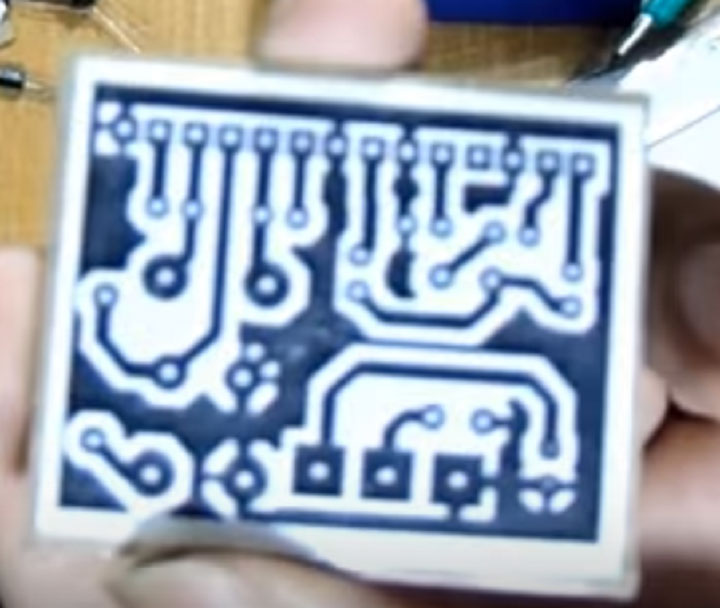

Dán mạch in lên bìa cứng

Dán mạch in lên bìa cứng



Chú ý:

  • Các bạn dùng băng dính để dán mạch in lên bìa cứng và nhớ là đừng dán lên phần mạch in màu đen nhé
  • Dán xong dùng kéo cắt miếng bìa đã gắn mạch in cho vừa vặn như hình ảnh nhé!



Bước 4: Khoan lỗ chân linh kiện

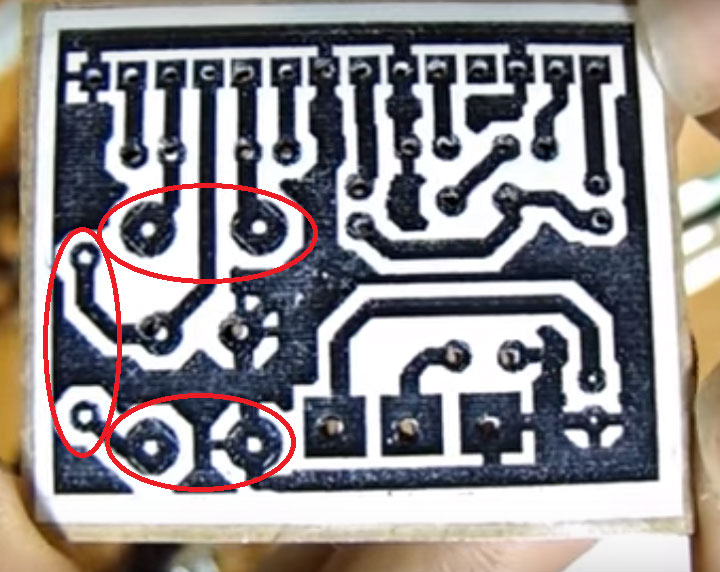

Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện



Lưu ý: Những chân linh kiện mình khoanh màu đỏ các bạn không cần khoan vì không sử dụng tới nhé!



Bước 5: Gắn tấm tản nhiệt cho IC LA4440

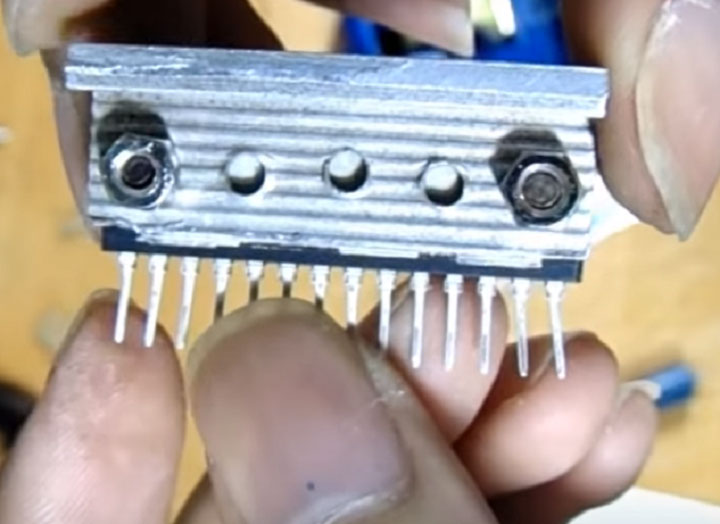

Gắn tán nhiệt

Gắn tán nhiệt

Chú ý:

Các bạn gắn vào mặt sau của IC LA4440 nhé



Bước 6: Gắn IC LA4440 vào mạch nhé

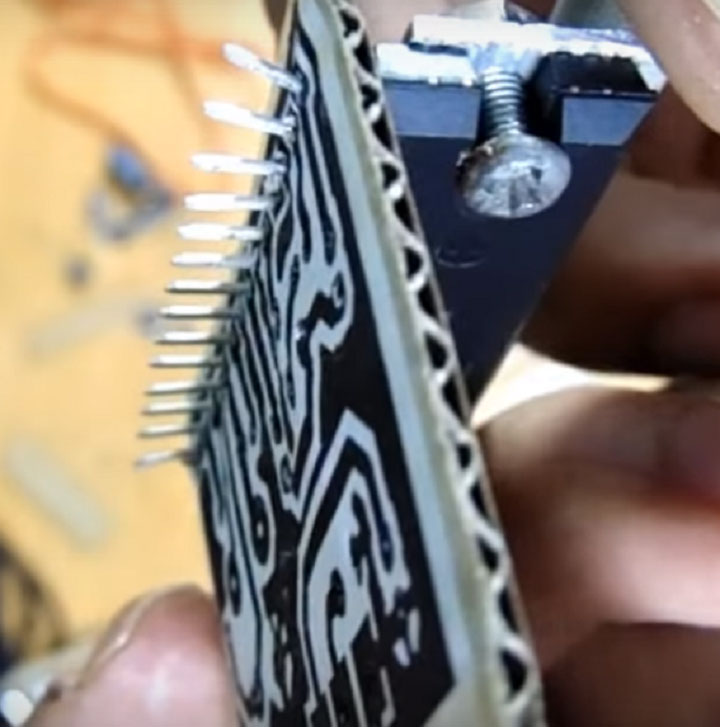

Gắn IC LA4440 vào mạch

Gắn IC LA4440 vào mạch

Chú ý:

  • Các bạn gắn sao cho mặt có gắn tản nhiệt của IC LA4440 hướng ra ngoài nhé
  • Gắn nhẹ nhàng tránh làm gãy bìa cứng nhé



Bước 7: Gắn tụ điện và điện trở vào mạch

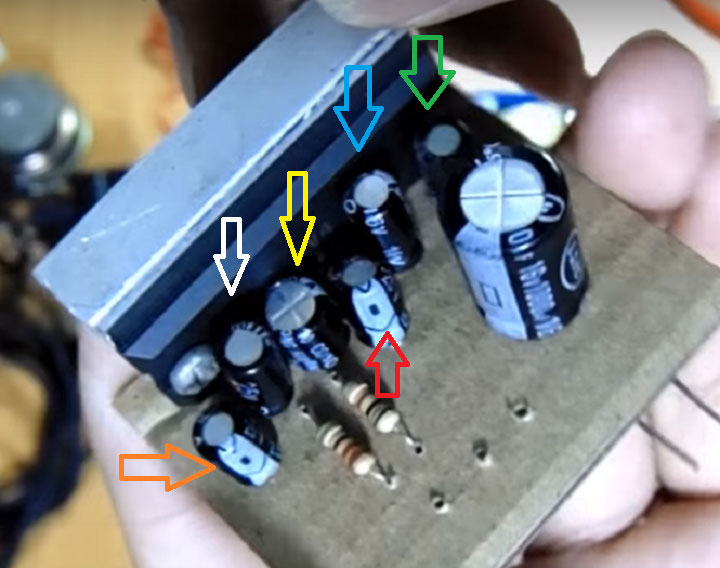

Gắn tụ điện và trở

Gắn tụ điện và trở



Chú ý:

  • Gắn đúng cực của tụ điện giống như trong sơ đồ lắp đặt ( chân dương là chân dài hơn)
  • Tụ C5 ( mũi tên màu xanh lá ) có giá trị 100uF
  • Tụ C6 ( mũi tên màu xanh dương ) có giá trị 100uF
  • Tụ C1 ( mũi tên màu trắng ) có giá trị 10uF
  • Tụ C4 ( mũi tên màu vàng ) có giá trị 220uF
  • Tụ C2 ( mũi tên màu cam ) có giá trị 47uF
  • Tụ C3 ( mũi tên màu đỏ ) có giá trị 47uF
  • Tụ C7 ( có kích thước lớn nhất ) có giá trị 1000uF
  • Đọc đúng giá trị của điện trở ( đọc bằng vạch màu ) để gắn đúng trở giống như trong sơ đồ.



Bước 8: Gắn triết áp vào mạch

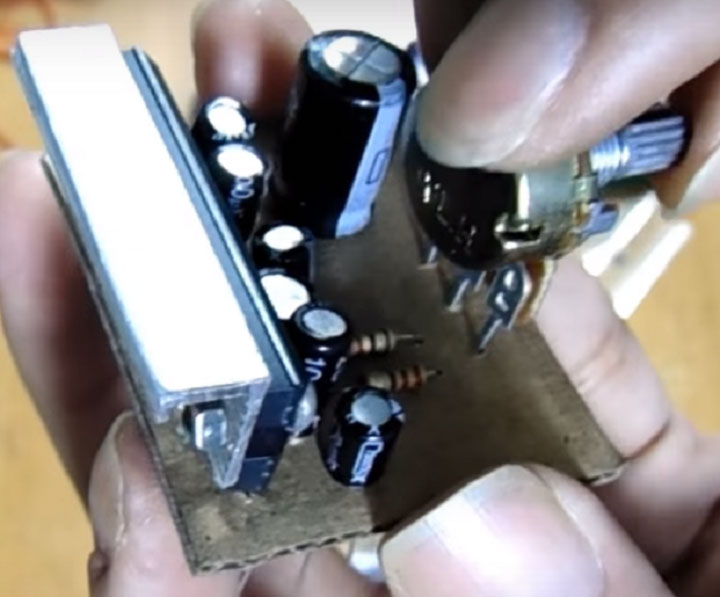

Gắn triết áp

Gắn triết áp

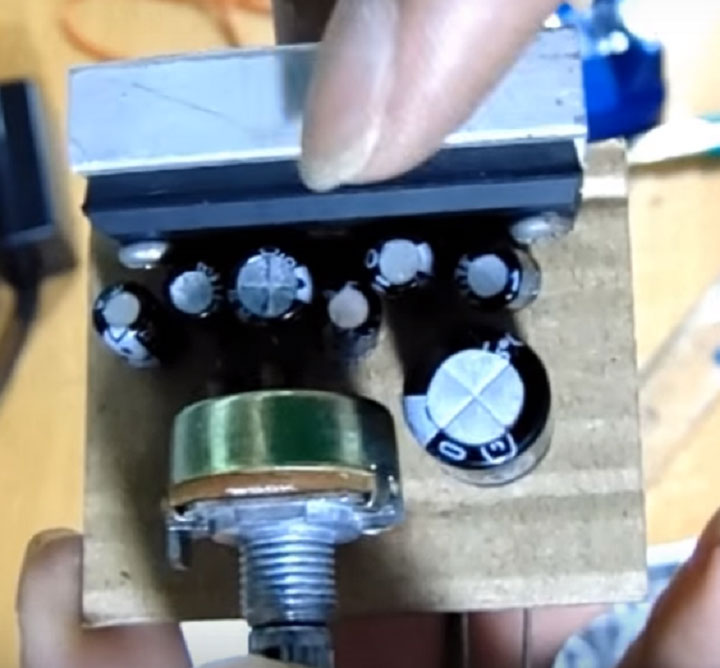

Linh kiện được gắn hoàn chỉnh

Linh kiện được gắn hoàn chỉnh



Bước 9: Hàn chân linh kiện

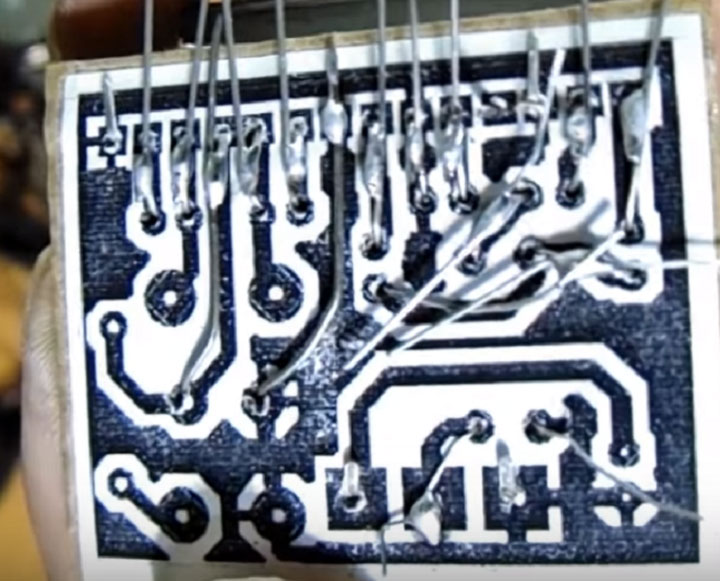

Hàn chân linh kiện

Hàn chân linh kiện

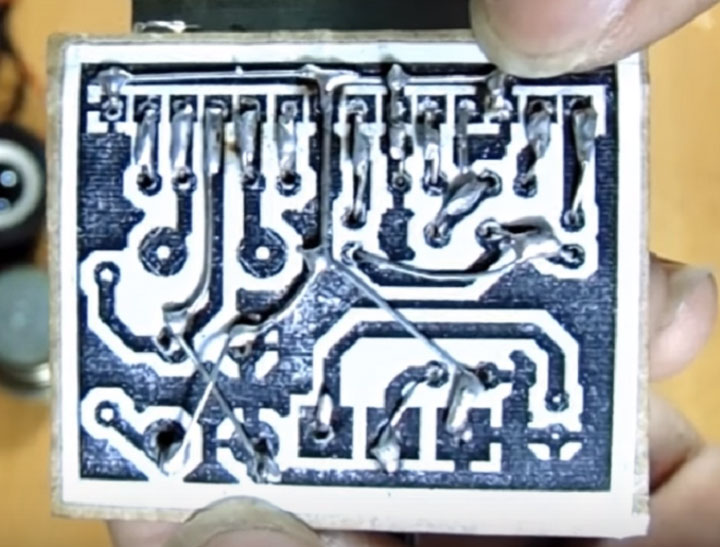

Hàn chân linh kiện hoàn chỉnh

Hàn chân linh kiện hoàn chỉnh



Lưu ý: Dùng tấm bìa khó hơn dùng phíp đồng ở chỗ đó là phải hàn đúng chân linh kiện theo mạch in. Tất cả những mạch in ( đường màu đen ) có chân linh kiện phải được nối với nhau.



Bước 10: Gắn và hàn Zắc cấp nguồn 12V vào mạch

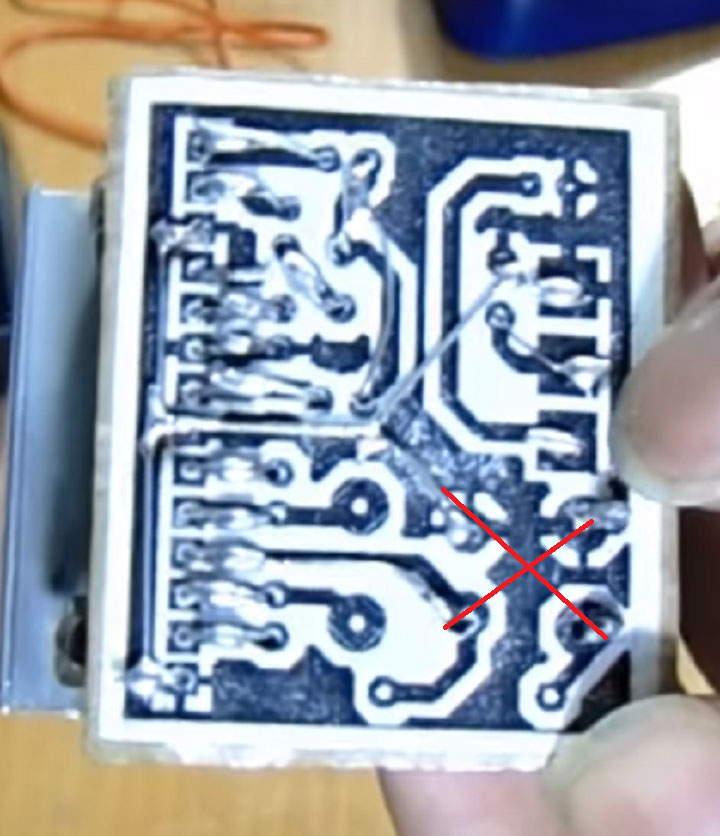

Hàn chân Zắc nguồn vào mạch

Hàn chân Zắc nguồn vào mạch

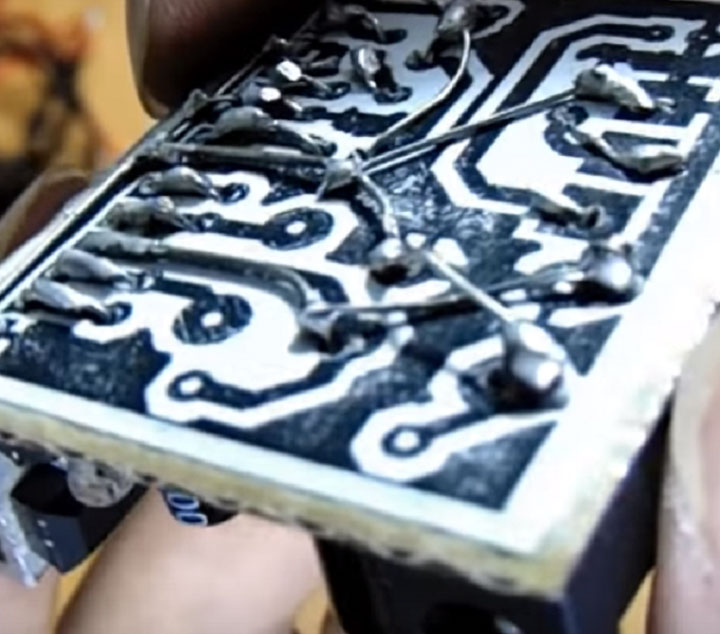

Hàn kênh chân âm

Hàn kênh chân âm



Chú ý:

Chân “-“ của zắc các bạn hàn kênh lên để tránh chập mạch nhé



Bước 11: Các bạn có thể gắn thêm nguồn báo là Led vào mach



Chú ý:

  • Vì mình dùng Led 3V nên ta dùng trở 1K để gắn vào mạch tránh cháy Led
  • Chân “-“ của Led gắn luôn vào chân âm của mạch, chân “+” gắn vào trở 1K



Bước 12: Hàn vỏ của triết áp vào chân “-“ của mạch để đỡ bị rè

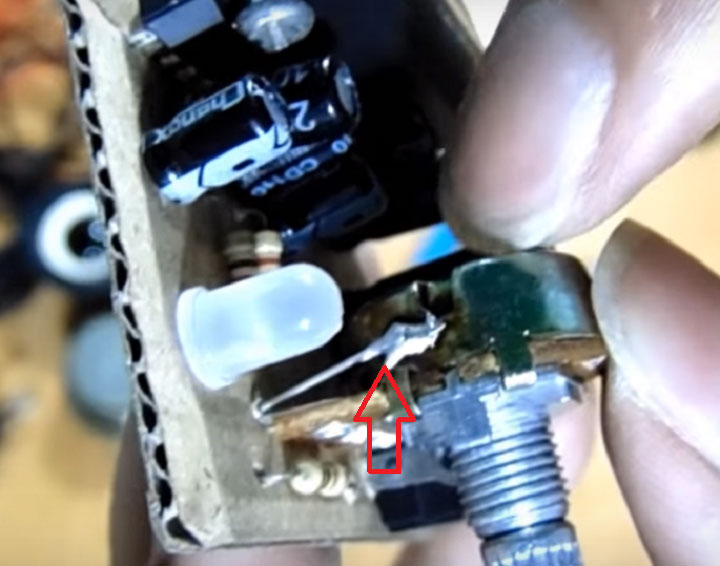

Hàn vỏ triết áp

Hàn vỏ triết áp

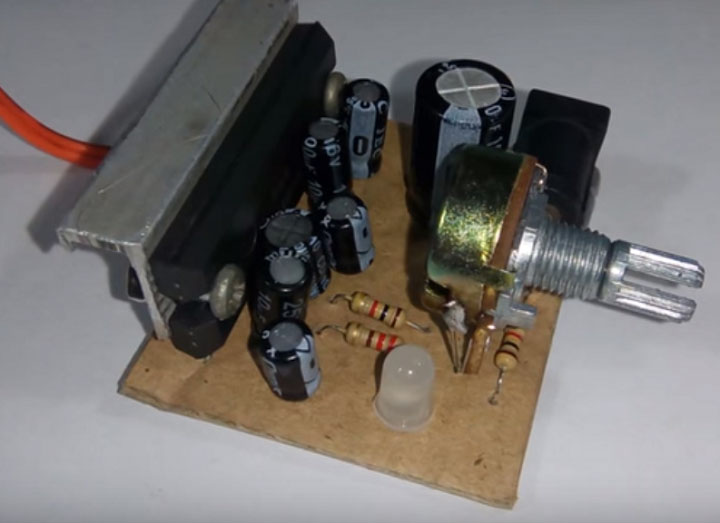

Mạch hoàn chỉnh

Mạch hoàn chỉnh



Bước 13: Mắc nối tiếp 3 chiếc loa

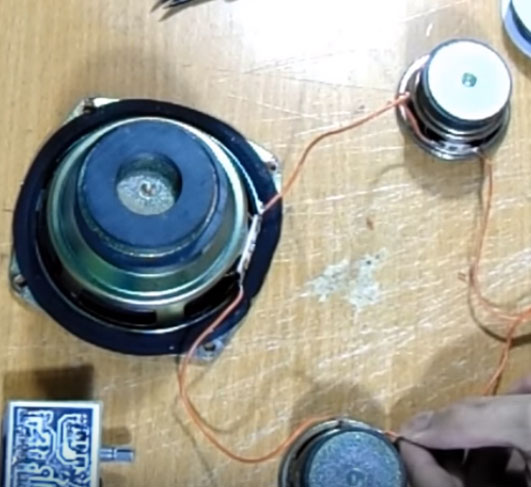

Mắc nối tiếp 3 loa

Mắc nối tiếp 3 loa



Bước 14: Hàn chân dây loa vào mạch



Bước 15: Hàn một chân của zắc 3.5mm vào mạch



Hàn zắc 3.5mm vào mạch

Hàn zắc 3.5mm vào mạch



Chú ý:

  • Chỉ dùng một đầu của zắc 3.5mm
  • Một đầu dây zắc hàn vào chân trong cùng của triết áp ( chân màu đỏ )
  • Một đầu dây gắn với đầu “-“ của mạch ( chân màu vàng )

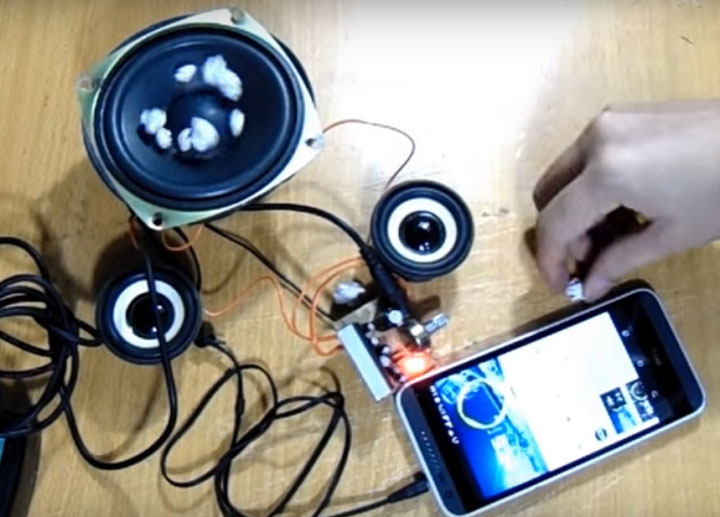

Bước 16: Test thử mạch

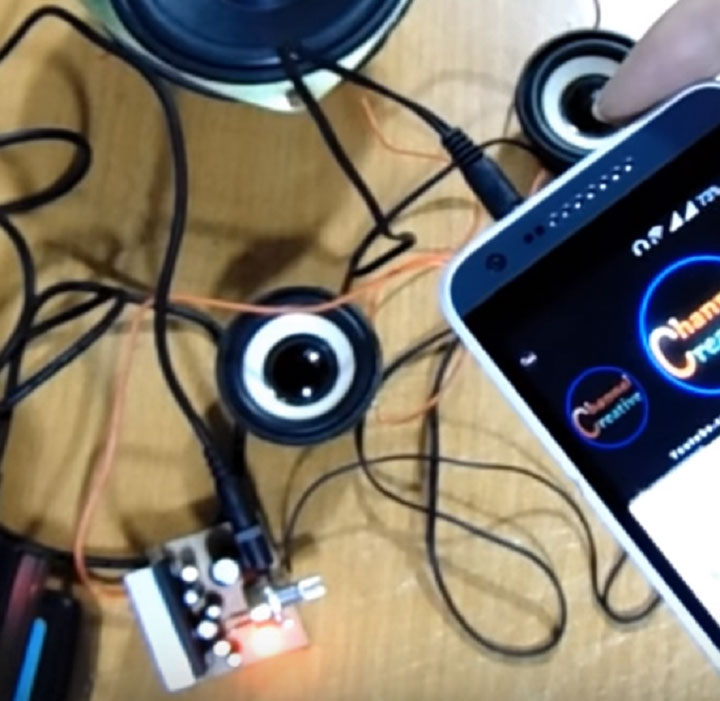

Test thử mạch

Test thử mạch

Chú ý:

  • Cấp nguồn 12V cho mạch ( khi cấp nguồn thì đèn Led sáng )
  • Dùng đầu còn lại của Zắc 3.5mm vào điện thoại hoặc laptop
  • Điều chỉnh độ mạnh của loa bằng việc xoay triết áp



Như vây là sản phẩm đã được hoàn thành. Cũng không khó lắm đúng không các bạn. Âm thanh vô cũng to ,rõ và không bị rè.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
