Hướng dẫn làm LED trái tim RGB full color cực đẹp

Đăng bởi : Diễn05/11/2017

Hướng dẫn làm LED trái tim RGB đa màu hiệu ứng đẹp

   Hôm nay mình sẽ hướng dẫn các bạn làm mạch led trái tim có cực nhiều màu sắc vô cùng đẹp, đảm bảo người yêu của các bạn sẽ vô cùng thích món quà lấp lánh nhiều màu sắc này!!!!

Cùng làm với Linh Kiện Điện Tử 3M nhé !!!

Lưu ý: Bạn nào tự tin với tay nghề hàn của mình thì có thể thử sức mình hàn mạch này. Bởi lẽ mạch này sử dụng linh kiện dán, khi hàn sẽ khác rất nhiều so với linh kiên cắm.



Hướng dẫn làm LED trái tim RGB

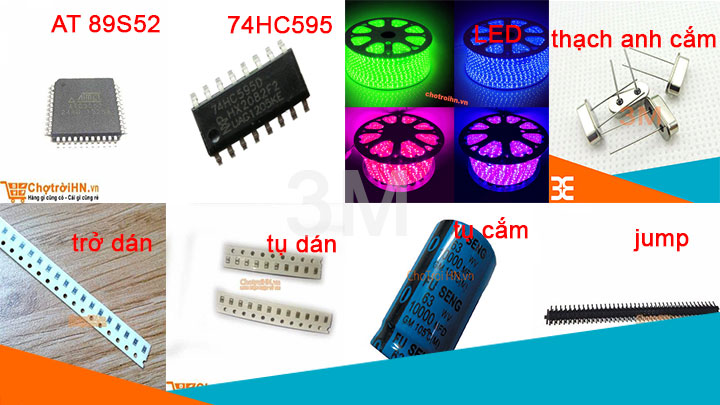

Linh kiện cần thiết để làm mạch Led trái tim





Các linh kiện cần thiết

Các linh kiện cần thiết



Sơ đồ lắp linh kiện



Sơ đồ lắp linh kiện

Sơ đồ lắp linh kiện



Hướng dẫn các bước thực hiện

Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

 https://drive.google.com/open…

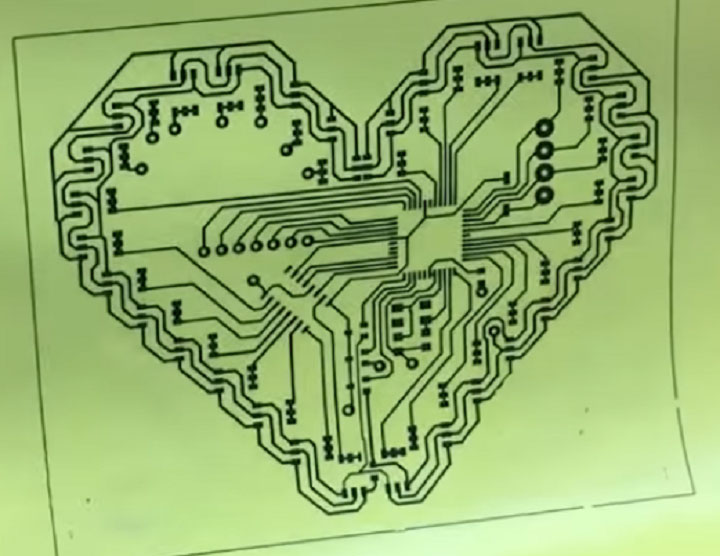

Mạch in

Mạch in

Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Lưu ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé

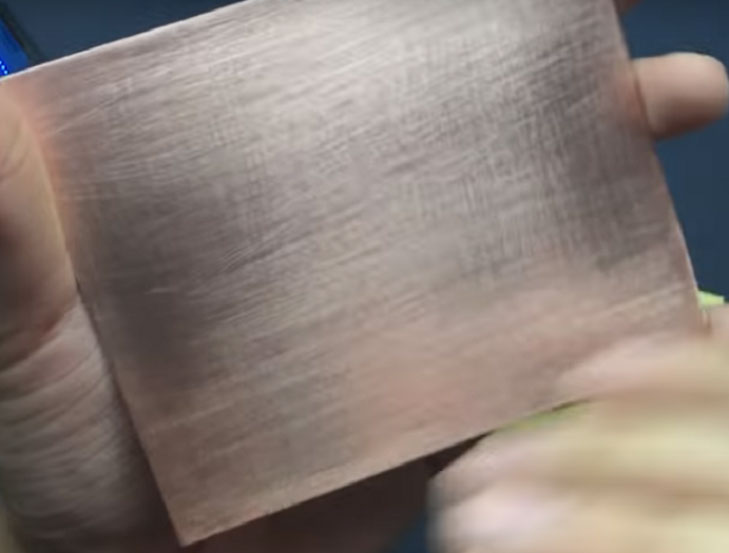

Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng



Làm sạch phíp đồng

Làm sạch phíp đồng



Bước 4: bọc giấy in mạch vào phíp đồng



Bọc giấy in mạch vào phíp đồng

Bọc giấy in mạch vào phíp đồng



Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



Là mạch

Là mạch



Bước 5: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

Lưu ý:

    Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha



Bước 6: Ngâm mạch vào dung dịch FeCl3 để ăn mòn



Ngâm mạch

Ngâm mạch

Lưu ý:

  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.

Bước 7: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

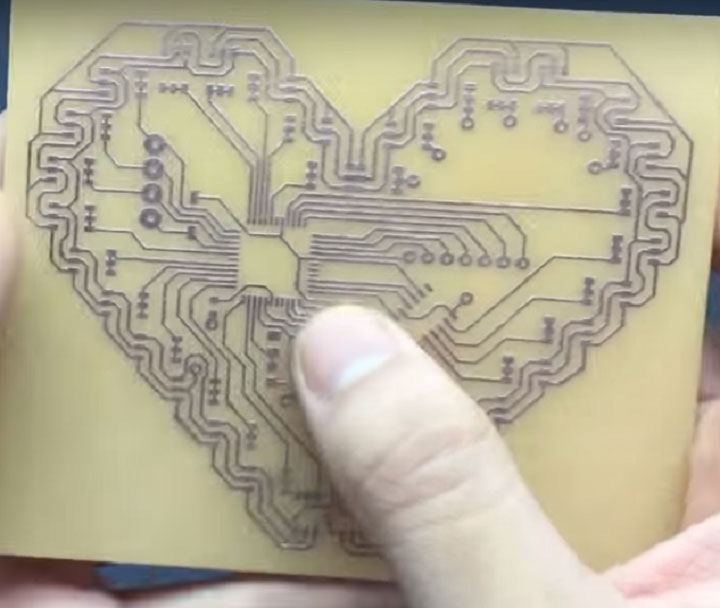

Phíp đồng với mạch in hoàn chỉnh

Phíp đồng với mạch in hoàn chỉnh

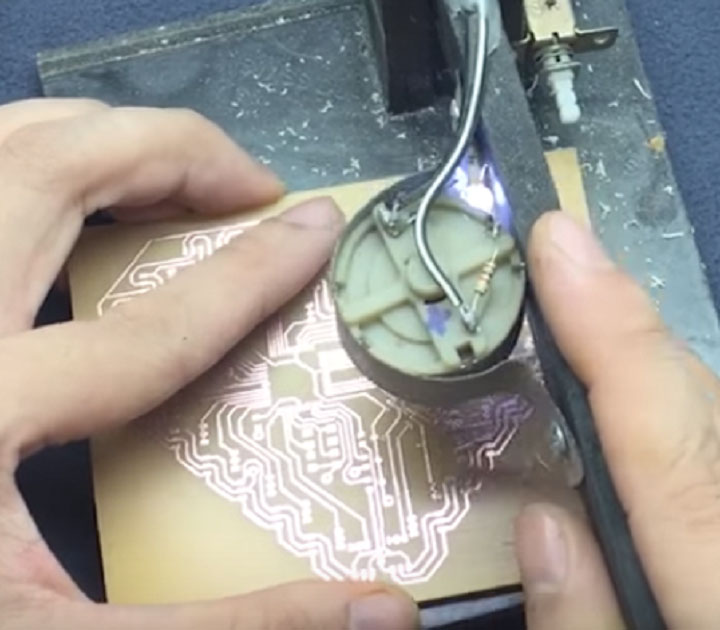

Bước 8: Khoan lỗ chân linh kiện



Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện

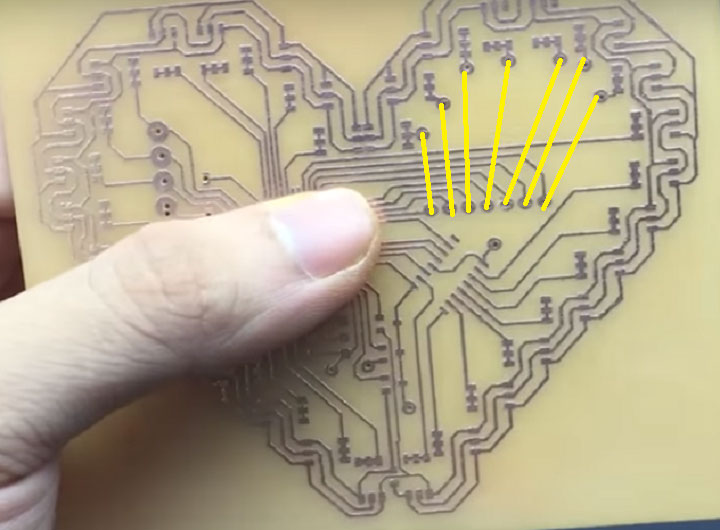

Bước 9: Dùng dây điên nối các chân linh kiện được đánh dấu vào với nhau và hàn lại



Nối dây điện vào các chân đánh dấu

Nối dây điện vào các chân đánh dấu

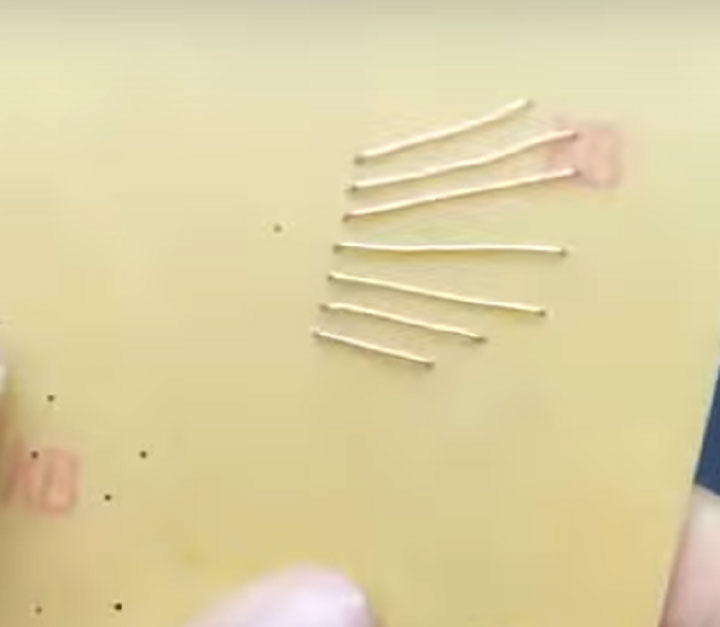

Nối chân linh kiện bằng dây điện

Nối chân linh kiện bằng dây điện

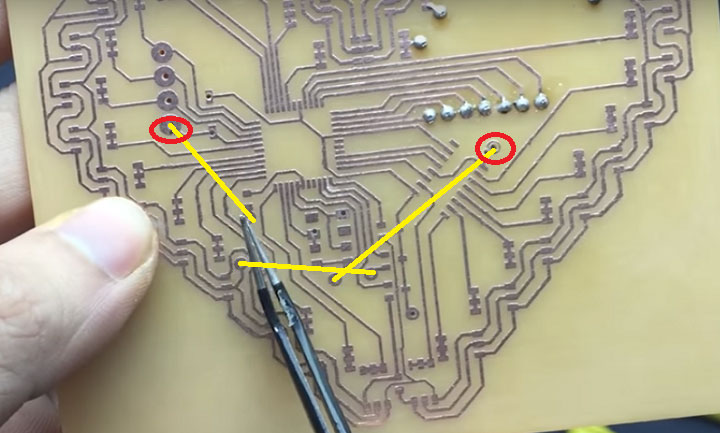

Hàn dây điện

Hàn dây điện



Chú ý:

   Riêng các chân được khoanh vùng màu đỏ thì chưa hàn vội nhé

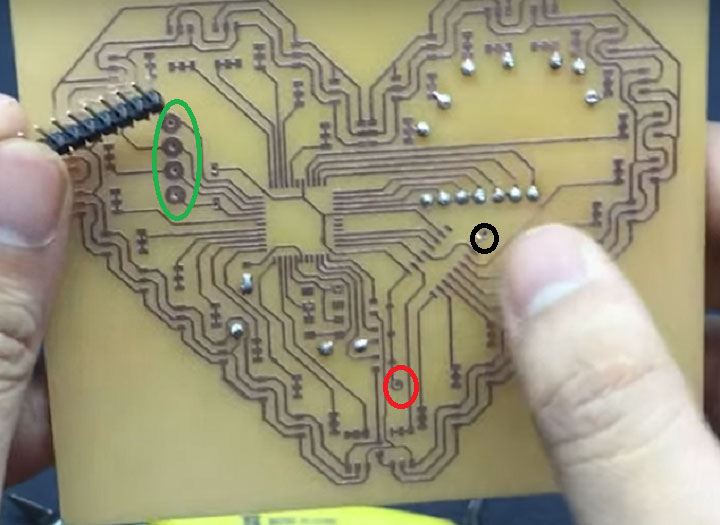

Bước 10: Dùng 6 con jump cắm vào mạch và hàn các chân như hình ảnh



Cắm jump vào mạch và hàn chân

Cắm jump vào mạch và hàn chân

Lưu ý:

  • 4 chân màu xanh để cấm vào mạch nạp để nạp code cho IC
  • Chân màu đỏ là cực dương của nguồn
  • Chân màu đen là cực âm của nguồn
  • Cắm và hàn tụ cắm 10mF vào mạch

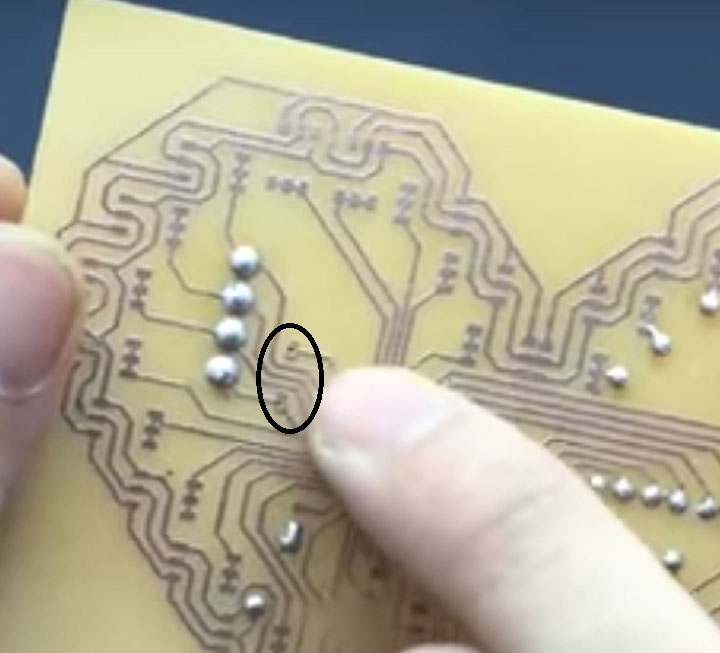

Bước 11: Hàn tụ cắm 10uF vào mạch



Cắm tụ vào mạch

Cắm tụ vào mạch

Chú ý:

  • Cực âm quay xuống dưới ( cực âm là chân ngắn hơn của tụ hoặc phần có vạch bên trên thân tụ )
  • Cắm tụ từ dưới lên trên để đẹp hơn.



Bước 12: Cắm thạch anh 12MHz (linh kiện cắm vào mạch )



Chú ý:

   Cắm thạch anh từ dưới lên để đẹp hơn.

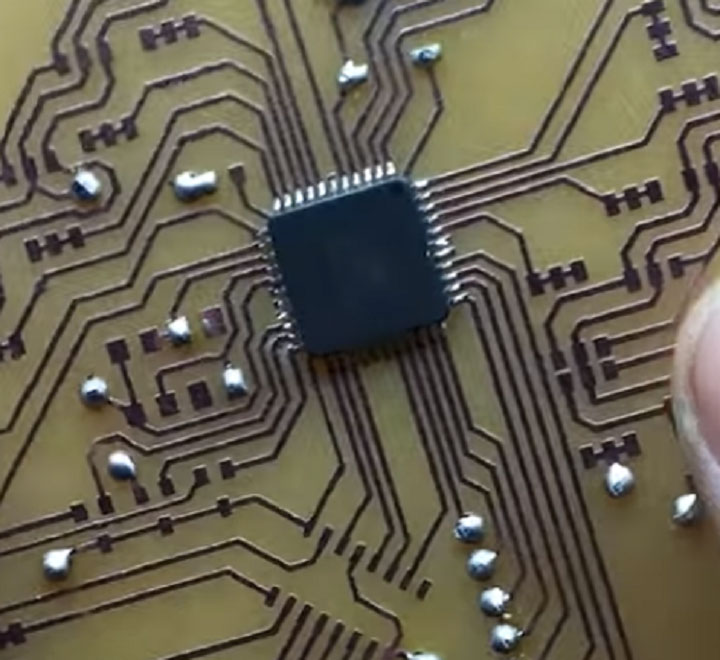

Bước 13: hàn vi điều khiển AT89S52 vào mạch



Hàn vi điều khiển vào mạch

Hàn vi điều khiển vào mạch

 Lưu ý:

  • Các ban nên hàn thiếc vào chân IC trước rồi mới hàn vào mạch
  • Đầu đánh dấu tròn của IC hướng về phía trên bên trái của bảng mạch,
  • Hàn cố định một chân IC vào trước để cố định IC vào mach trước.
  • Sau đó dùng mũi hàn ấn vào từng chân IC để chân cố định vào mạch.
  • Nếu khi hàn, thiếc bị dính lem nhem trên bảng mạch thì các bạn có thể dùn giấy hút thiếc hoặc tự chế công cụ như sau:
  • Nhúng dây đồng vào keo thông
  • Hàn cả dây đồng vào chỗ dính nhiều thiếc, rồi kéo dây đồng ra. Khi đó thiếc sẽ bám bớt vào dây đồng và các chân của IC sẽ tự tách nhau ra.

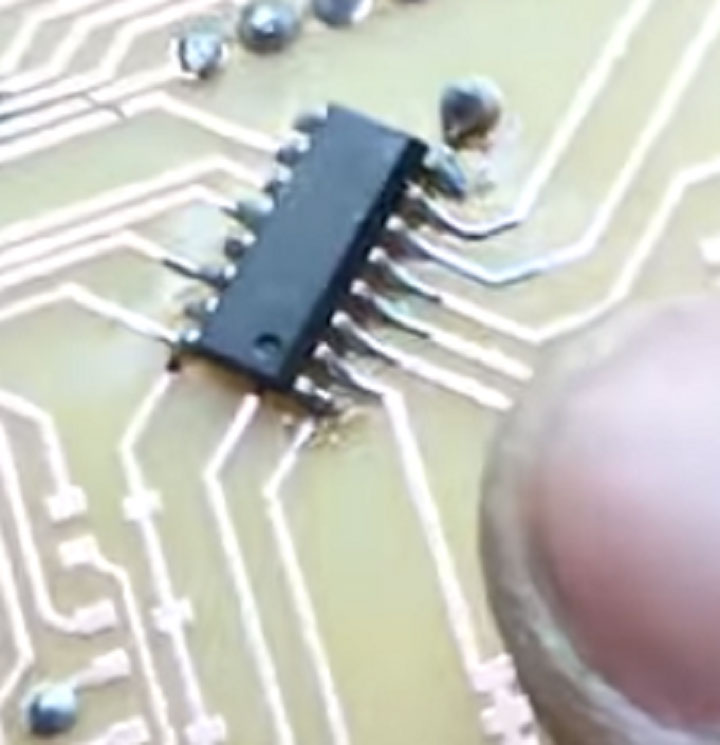

Bước 14: Hàn IC 74HC595 vào mạch



Hàn IC 74HC595 vào mạch

Hàn IC 74HC595 vào mạch

Lưu ý:

Đầu chấm tròn hướng về phía góc phải bên dưới.

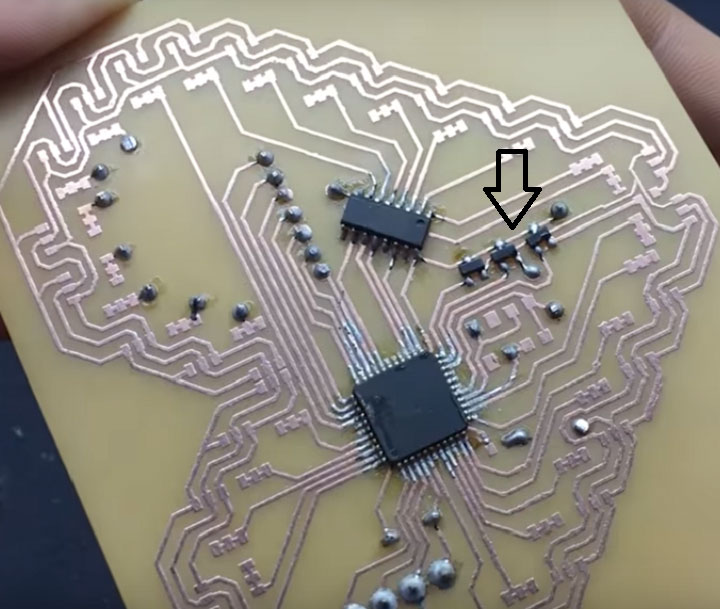

Bước 15: Hàn 3 transistor C1815 vào mạch.



Hàn transistor vào mạch

Hàn transistor vào mạch

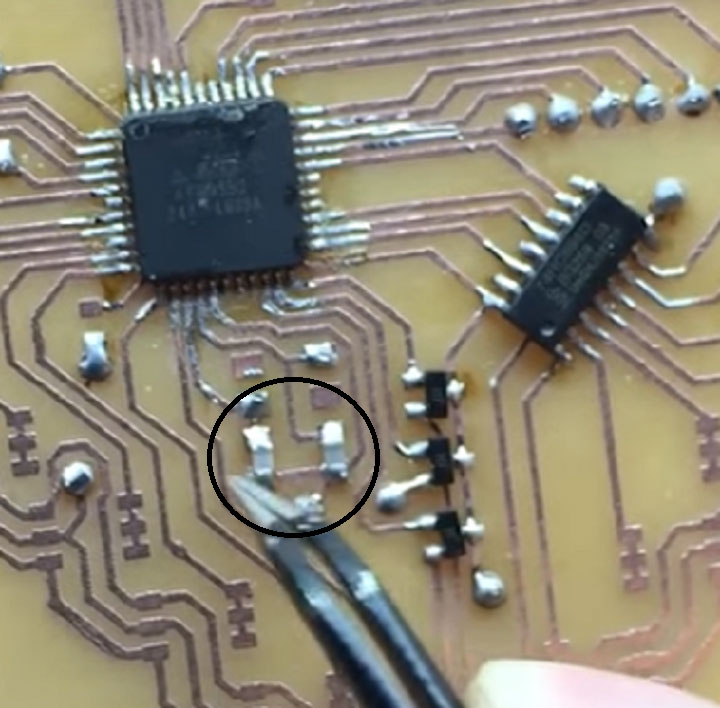

Bước 16:  Hàn tụ dán 33P vào mạch



Hàn tụ 33P vào mạch

Hàn tụ 33P vào mạch

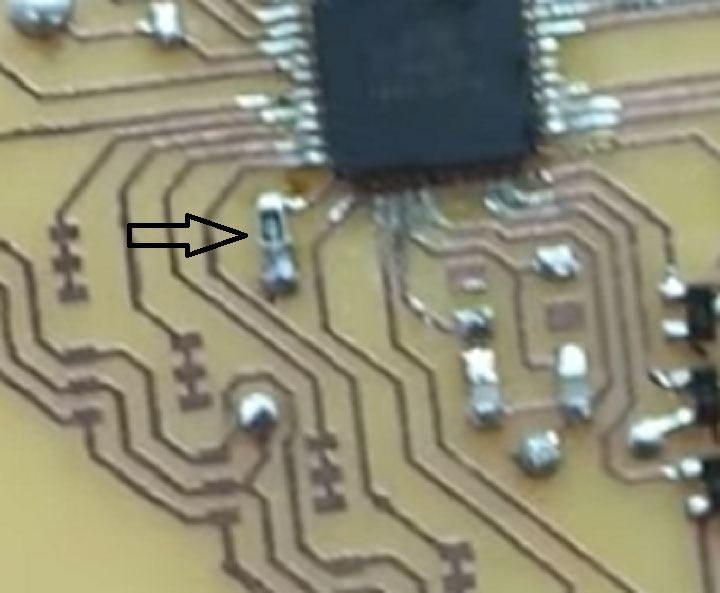

Bước 17: Hàn trở dán 10K vào mạch



Hàn trở dán vào mạch

Hàn trở dán vào mạch

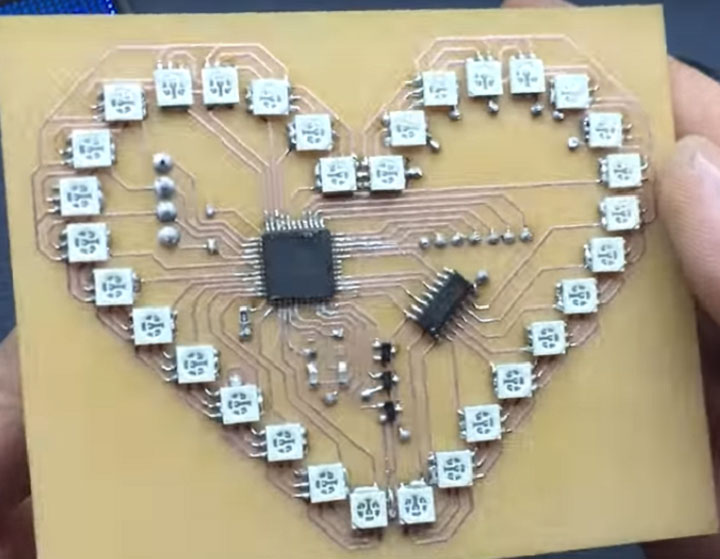

Bước 18: Hàn 32 Led RGB 5050 dán 3 màu vào mạch



Hàn 32 led vào mạch

Hàn 32 led vào mạch

Lưu ý:

Các bạn quay tất cả chiều âm chung vào 3 chân liền nhau trên bảng mạch và hàn cách khác là phần vát của Led quay lên trên bên phải so với 3 chân liền nhau trên mạch.

Như trên, các bạn nên mua IC 89S52 đã nạp sẵn code để mình đỡ phải nạp code cho IC sau bước trên.

Vậy là chúng ta đã hoàn thiện xong phần mạch rồi nha!!

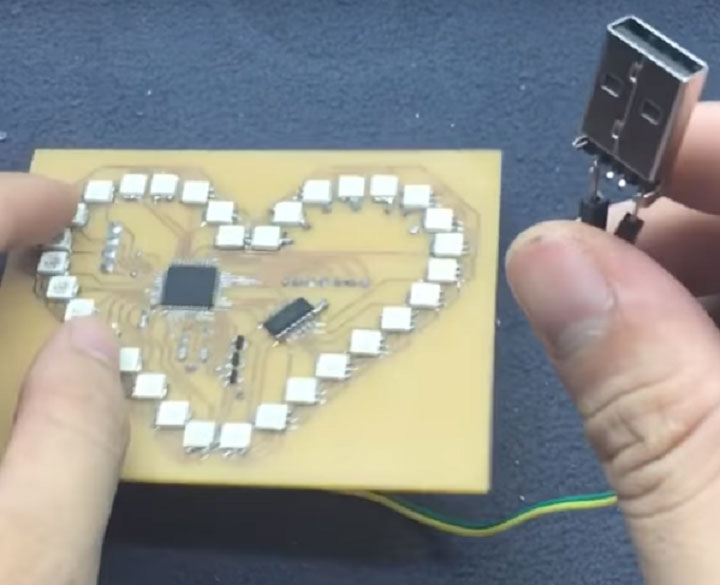

Bước 19: Đầu âm dương của mạch bạn hàn vào đầu 1 USB rồi cắm vào cục sạc là xong.



Hàn cực âm dương của nguồn vào USB

Hàn cực âm dương của nguồn vào USB

Lưu ý:

 Mạch chỉ hoạt đông với nguồn 5V, nếu bạn cung cấp nguồn lớn hơn mạch sẽ cháy vì không có ổn áp.

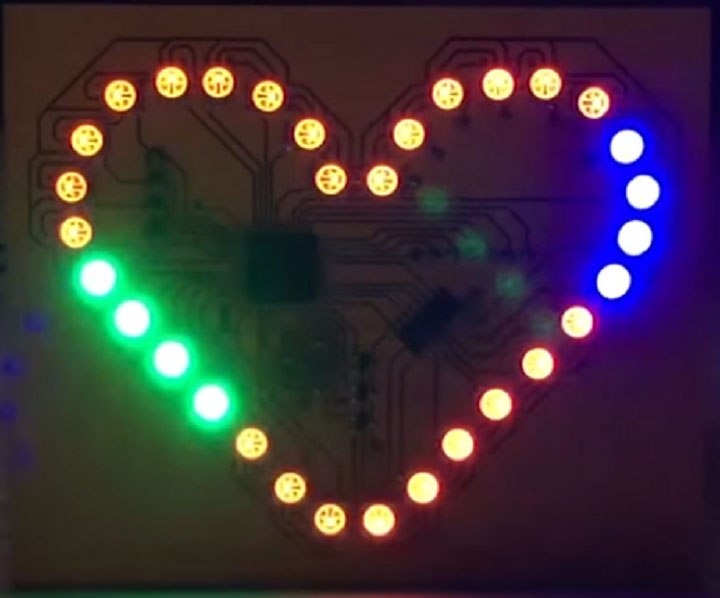

   Led trái tim RGB Full Color đã hoàn thành rồi đó. Cũng khá vất vả đúng không các bạn? Nhưng vì một món quà thật ý nghĩa cho người yêu thương, sao các bạn không thử sức mình nhỉ?

   Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.474
