Hướng dẫn làm Led trái tim đôi 64 Led 2 vòng cực đẹp

Đăng bởi : 3M GROUP05/12/2017

Hướng dẫn làm Led trái tim đôi 64 Led 2 vòng cực đẹp



Sắp đến Giáng sinh, các bạn đã có ý đinh tặng món quà gì cho người mình yêu thương chưa  nhỉ?. Hãy để Linh kiện điện tử 3M đưa ra một gợi ý cho các bạn nhé: đó chính là mạch Led trái tim 2 vòng, một món quà thật đẹp và vô cùng ý nghĩa. Hãy bắt tay làm cùng Linh kiện điện tử 3M nhé!



Trái tim đôi 64 led

Trái tim đôi 64 led

Linh kiện cần thiết



Hình ảnh linh kiện

Hình ảnh linh kiện



Hướng dẫn cách làm Led trái tim đôi 64 Led 2 vòng



Phần 1: Cách mắc Led làm khung hình trái tim

Bước 1: Các bạn tìm một tấm composite với phần khung Led của mình nhé

Chú ý:

  • Các bạn nên chọn khung sao cho vừa vặn để mạch mang tính thẩm mĩ nhé
  • Các bạn nên vẽ 1 hình trái tim ra giấy rồi bắt đầu bố trí vị trí led sao cho cân xứng



Bước 2: Khoan và lắp Led trên tấm composite

Bước 3: Hàn Led vào khung composite

Chú ý:

  • Các chân dương của Led ( chân dài hơn ) các bạn bẻ rồi hàn vào nhau nhé
  • Các chân âm của Led thì được bẻ hướng vào phần phía trong của trái tim
  • Sau khi làm xong đường trái tim vòng ngoài thì trái tim vòng trong cũng được hàn tương tự
  • Sau đó các chân âm của 2 vòng trái tim sẽ được hàn như hình ảnh

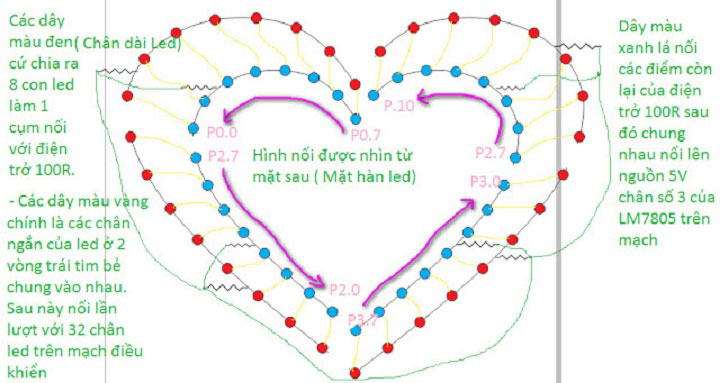

  • Sơ đồ đấu chân âm của 2 vòng Led



Hình ảnh đấu chân Led thực tế



Hình ảnh đấu chân Led thực tế



Bước 4: Nối trở vào Led

Chú ý:

  • Để cho trái tim sáng đều và đẹp, chúng ta sẽ chia trái tim làm 4 cụm đèn. Ở vòng ngoài mỗi cụm có 8 led  Tương tự trái tim bên trong cũng chia ra làm 4 cụm, mỗi cụm 8 led.
  • Đồng thời các chân dương mỗi cụm sẽ nối chung nhau. Trên mỗi cụm ( 8 Led chung dương) sẽ nối với 1 điện trở 100R như hình dưới.
  • Tổng cộng sẽ có 8 cụm 8 điện trở. Cứ 2 điện trở xoắn vào nhau như hình dưới.

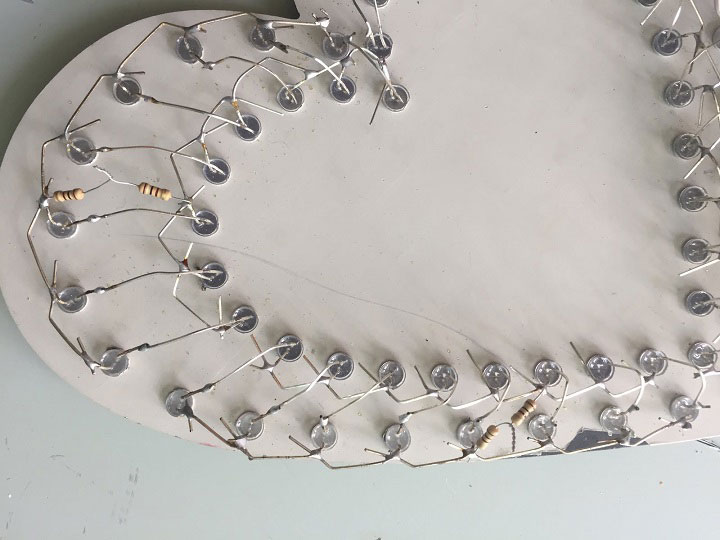

Nối trở vào mạch

Nối trở vào mạch



Bước 5: Đấu hệ mạch lên nguồn 5V

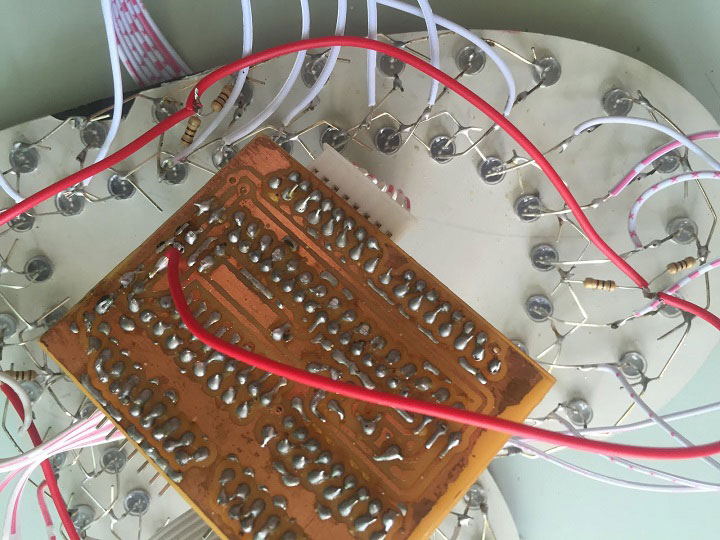

Nối lên nguồn 5V

Nối lên nguồn 5V

Chú ý:

Các đầu chung của điện trở sẽ được nối chung lại bằng dây, sau đó nối lên chân nguồn 5V ( Chân số 3 của IC LM7805) như hình dưới.



Bước 6: Hàn 32 chân chung của 2 vòng bằng dây Bus


Hàn dây bus 8 sợi lên khối led. Các chân chung âm của led nối với từng sợi dây Bus cứ 8 led nối với 1 Bus 8 khi cắm lên mạch sẽ nhanh và tiện lợi.

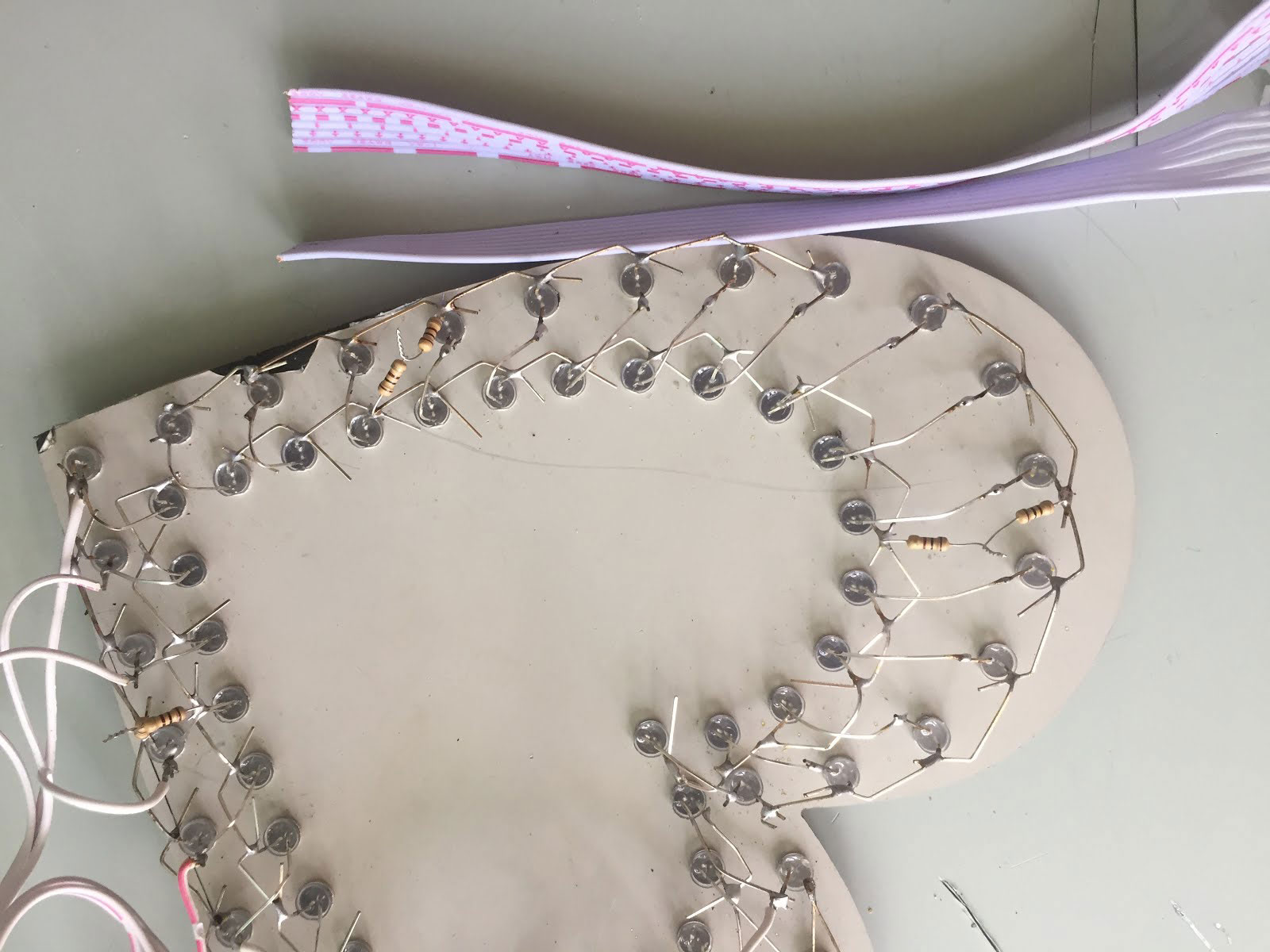

Hàn 32 chân chung của 2 vòng bằng dây Bus

Hàn 32 chân chung của 2 vòng bằng dây Bus

Như vậy là xong phần mắc Led vào khung, tiếp theo chúng ta sẽ làm phần mạch điều khiển nhé



Phần 2: Làm mạch điều khiển

Bước 1: Các bạn tải Link mạch in dưới đây rồi in mạch ra nhé

https://4.bp.blogspot.com/-JrhMkorKPDg/UkKiBrw0KrI/AAAAAAAAJ2A/oxe_KADjfjY/s1600/download.jpg( Link mediafire) https://4.bp.blogspot.com/-JrhMkorKPDg/UkKiBrw0KrI/AAAAAAAAJ2A/oxe_KADjfjY/s1600/download.jpg



Chú ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng và làm sạch phíp đồng bằng bông tẩm cồn

Bước 4: Bọc giấy in mạch vào phíp đồng

Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



Là mạch

Là mạch



Bước 6: Sau khi là xong tách lớp giấy in mạch ra khỏi phíp đồng

Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha



Bước 7: Ngâm mạch vào dung dịch FeCl3 để ăn mòn

Lưu ý:

  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.
  • Các bạn cũng có thể ăn mòn đồng với dung dich HCl và H2O2



Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

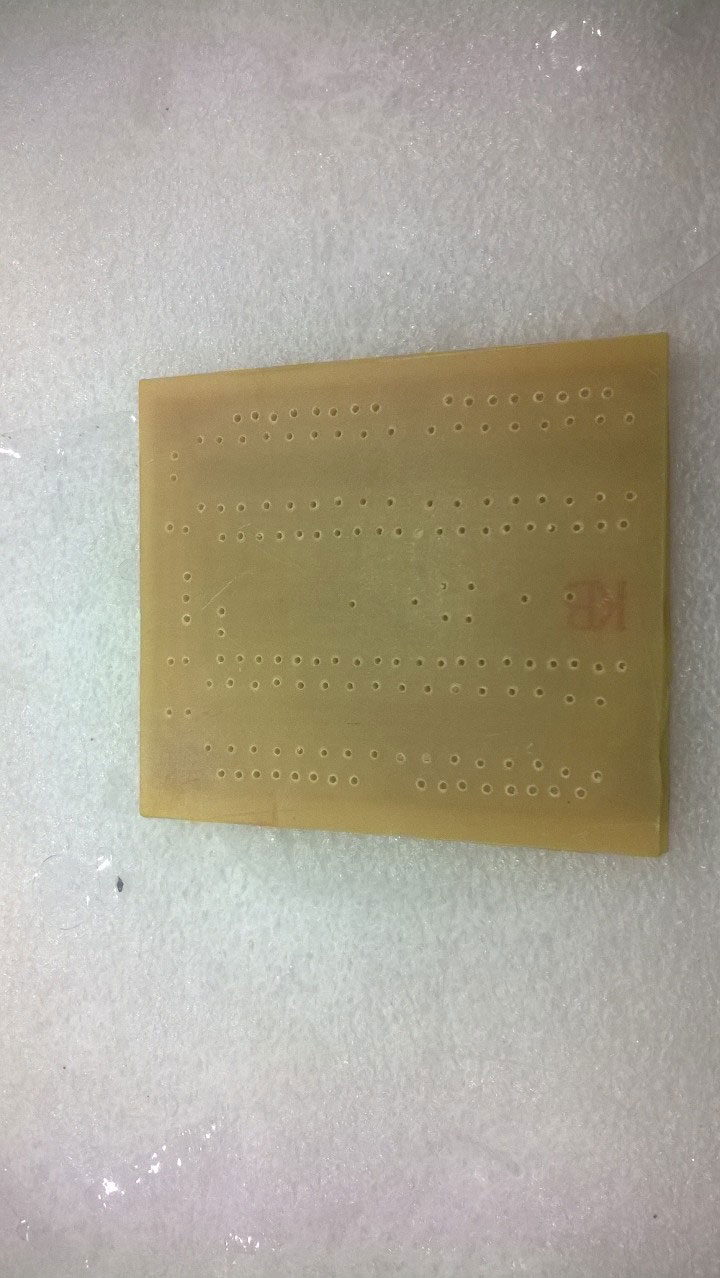

Bước 9: Khoan lỗ chân linh kiện



Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện

Bước 10: Lắp các linh kiên theo hình ảnh

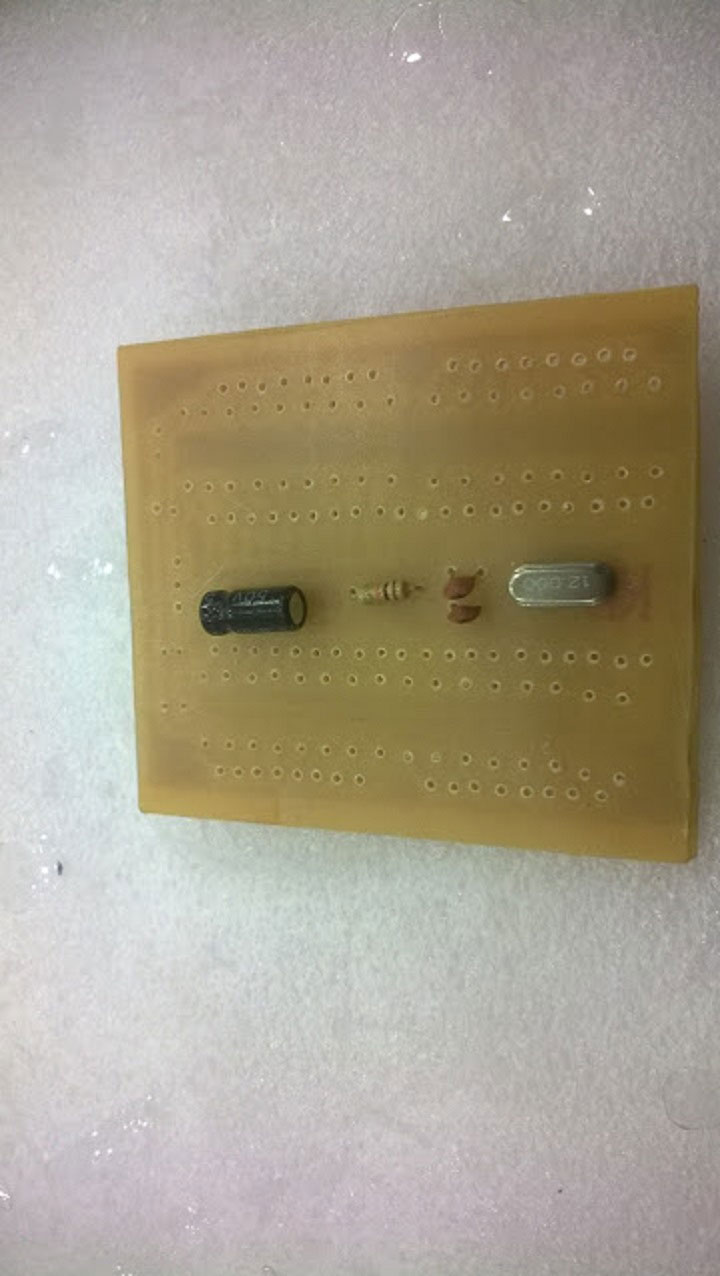

Lắp linh kiện 1

Lắp linh kiện 1



Lắp linh kiện 2

Lắp linh kiện 2

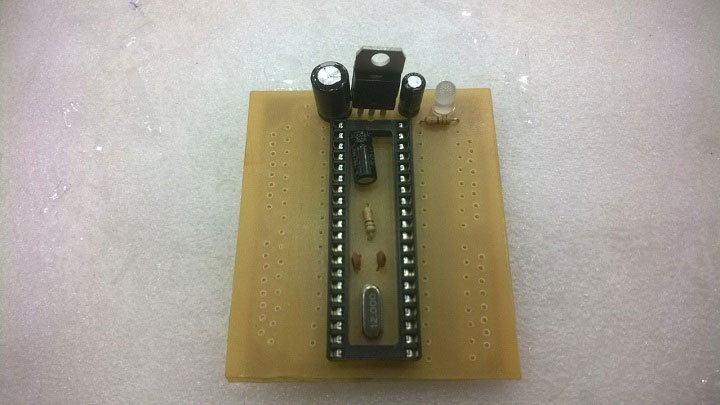

Lắp linh kiện 3

Lắp linh kiện 3

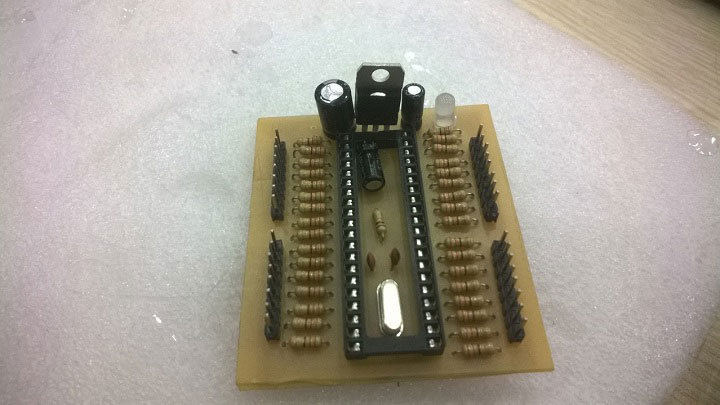

Linh kiện đươc lắp hoàn chỉnh

Linh kiện đươc lắp hoàn chỉnh



Bước 11: Nạp code cho não IC

https://4.bp.blogspot.com/-JrhMkorKPDg/UkKiBrw0KrI/AAAAAAAAJ2A/oxe_KADjfjY/s1600/download.jpg https://4.bp.blogspot.com/-JrhMkorKPDg/UkKiBrw0KrI/AAAAAAAAJ2A/oxe_KADjfjY/s1600/download.jpg( Code + Mô phỏng)



Chú ý:

Phần Code bên trên là phiên bản 10 hiệu ứng, các bạn tải về máy rồi dung mạch nạp Sun đẻ nạp code cho não IC nhé



Bước 12: Lắp não IC 89SC52 vào đế IC 89C52

Bước 13: lắp phần mạch điều khiển vào phần khung Led rồi test thử mạch nhé

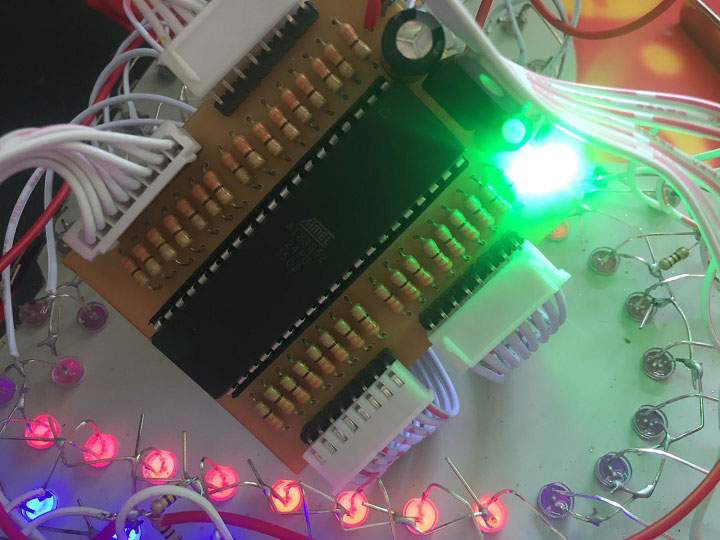

Test thử mạch

Test thử mạch

Chú ý: Một số lỗi sai thường gặp:

  • Thông thường làm mạch trái tim khá đơn giản, nhưng một số bạn mới hoặc không phải dân chuyên điện tử sẽ lúng túng khi làm mạch . vì vây đẻ tránh sai sót các bạn nên chú ý một số điểm sau:
  • Đảm bảo IC 9C52 đã nạp code hết hiệu ứng
  • Kiểm tra khói nguồn chân số 2-3 có đạt đủ điện áp 4,5V-5V
  • Nếu LM7805 nóng kiểm tra lại IC 89C52 xem lại việc lắp tất cả các linh kiện hoặc chập mạch

Sau khi cắm nguồn 9 - 12V mạch sẽ sáng đèn báo nguồn và chạy hiệu ứng như hình ảnh

Như vậy là mạch Led trái tim đôi đã được hoàn thành. Khá là vất vả đúng không các bạn?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
