Hướng dẫn chế Led nháy theo nhạc siêu đơn giản chỉ với 10K!

Đăng bởi : 3M GROUP01/11/2017

Hướng dẫn chế Led nháy theo nhạc siêu đơn giản chỉ với 10K!



   Âm thanh luôn đi liền với ánh sáng, đúng không các bạn? Đây là lí do những sân khấu ca nhạc, vũ trường,....họ đầu tư một giàn âm thanh- ánh sáng rất hoành tráng. Nó tang thêm hứng thú cho mọi người.Bạn nghĩ sao nếu khi hát karaoke ở nhà mà cũng có dược hiệu ứng như vậy? Sau đây, Linh kiện điện tử 3M sẽ hướng dẫn các bạn làm Led nháy theo nhạc cực kỳ đơn giản mà hiệu quả siêu cao!!!

Hướng dẫn chế Led nháy theo nhạc siêu đơn giản

Hướng dẫn chế Led nháy theo nhạc siêu đơn giản

Linh kiện cần thiết

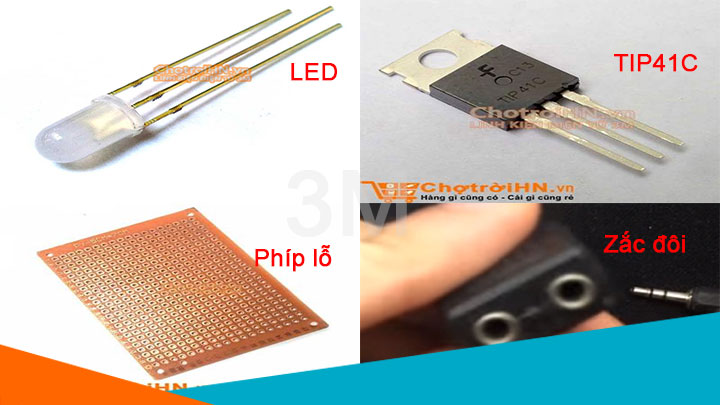

Thiết bị cần thiết

Thiết bị cần chuẩn bị



  Lưu ý khi lựa chọn linh kiện:

   Ở đây mình sẽ dùng 12 bóng led chia thành 2 khối, một khối màu xanh lá và một khối màu xanh dương. Các bạn có thể dùng nhiều bóng led và chia thành nhiều khối led hơn, dùng màu sắc led tùy thích vì 2 transistor Tip41C có công suất lớn.



Sơ đồ nguyên lý

   Để đơn giản hóa trong sơ đồ chỉ dùng 1 transistor Tip41C và 1 bóng led.

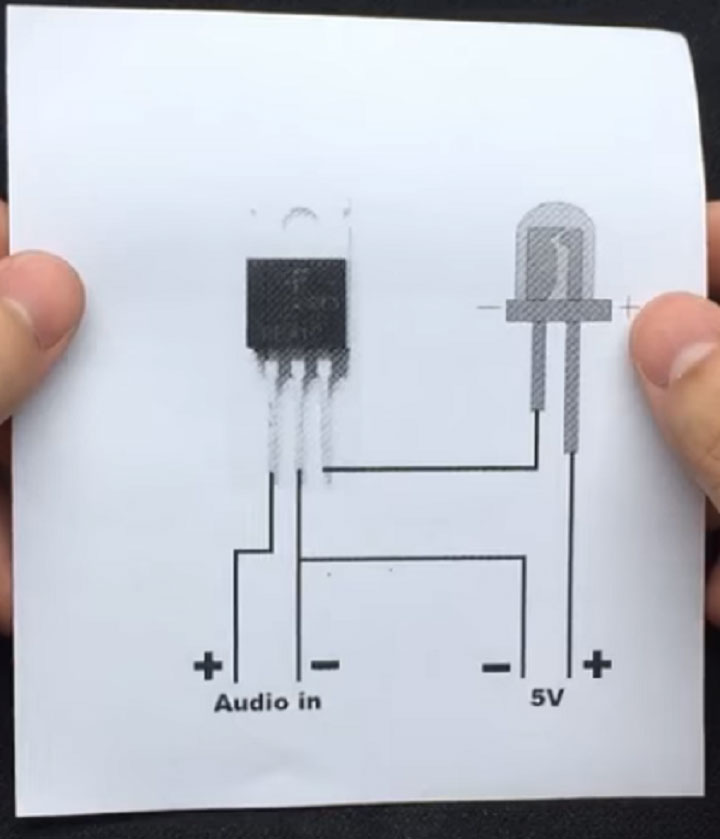

Sơ đồ nguyên lý

Sơ đồ nguyên lý



Hướng dẫn các bước làm đèn Led nháy theo nhạc

  • Bước 1:

Lắp các đèn Led vào bo mạch đục lỗ và hàn song song các chân dèn với nhau.

Chú ý:

  • Đèn Led chia thành 2 khối: mỗi khối 6 bóng, 3 hàng 2 cột. Các bạn lắp đèn Led theo kiểu chân: dương – âm – âm – dương để dễ hàn các linh kiện.
  • Cách xác định các cực của đèn Led: quan sát trên bóng đầu có mảnh to hơn là đầu âm hoặc chân dài hơn là chân âm.
  • Chân dương của các đèn nối với nhau, chân âm của từng khối đấu với nhau ( vì mạch này điều khiển riêng 2 khối, các bóng đèn Led nháy đồng thời cùng nhau )

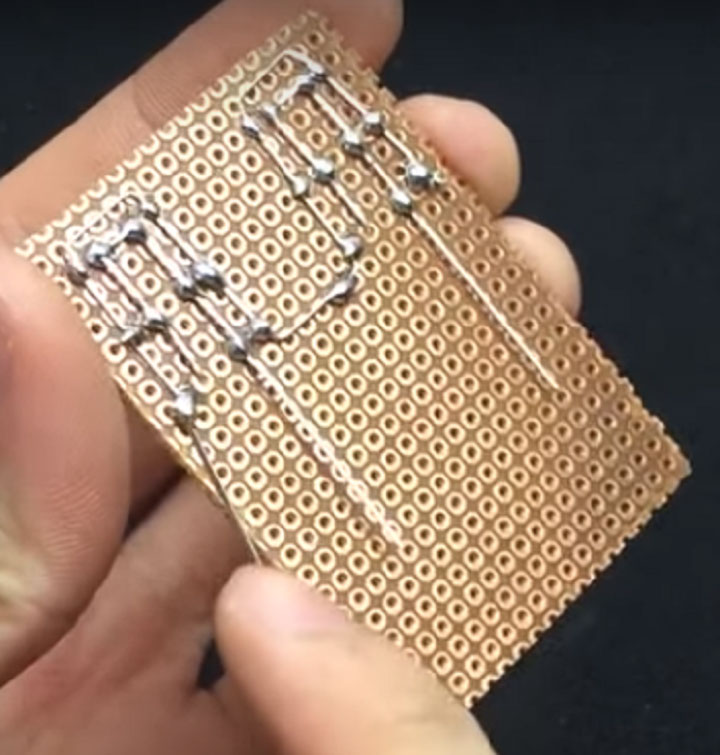

Hàn song song các chân đèn với nhau

Hàn song song các chân đèn với nhau

  • Bước 2:

   Test thử từng khối Led để xem mạch các khối led có sáng đèn hay không.

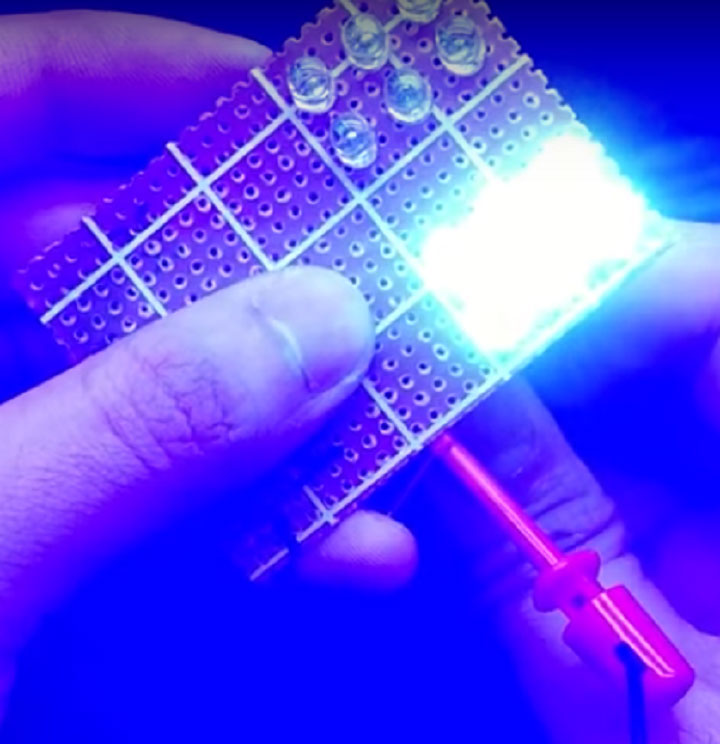

Test thử từng khối led( xanh dương )

Test thử từng khối led( xanh dương )

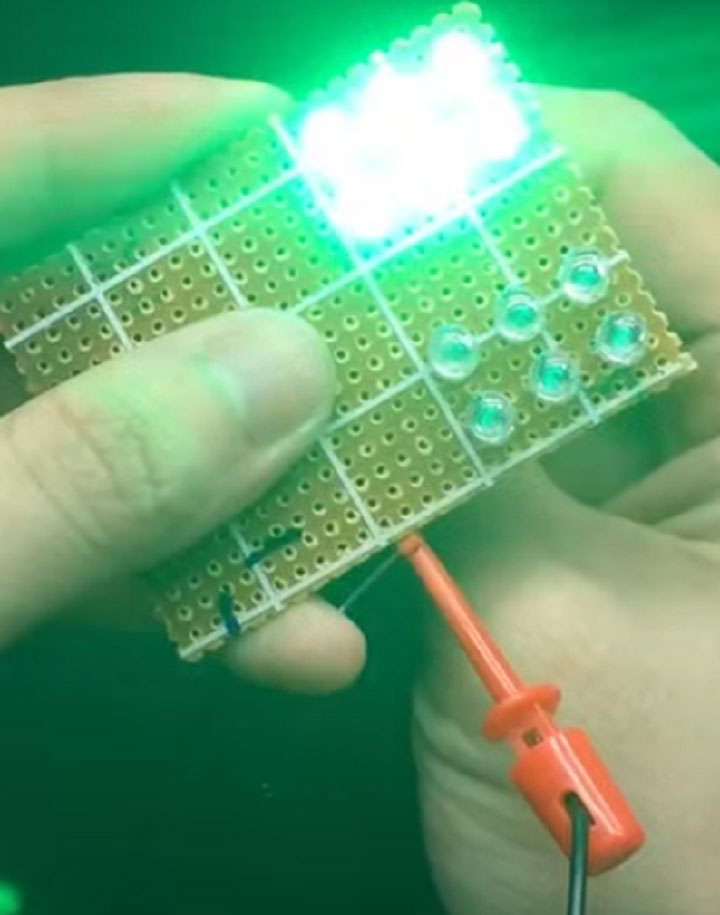

Test thử từng khối led( xanh lá )

Test thử từng khối led( xanh lá )

  • Bước 3:

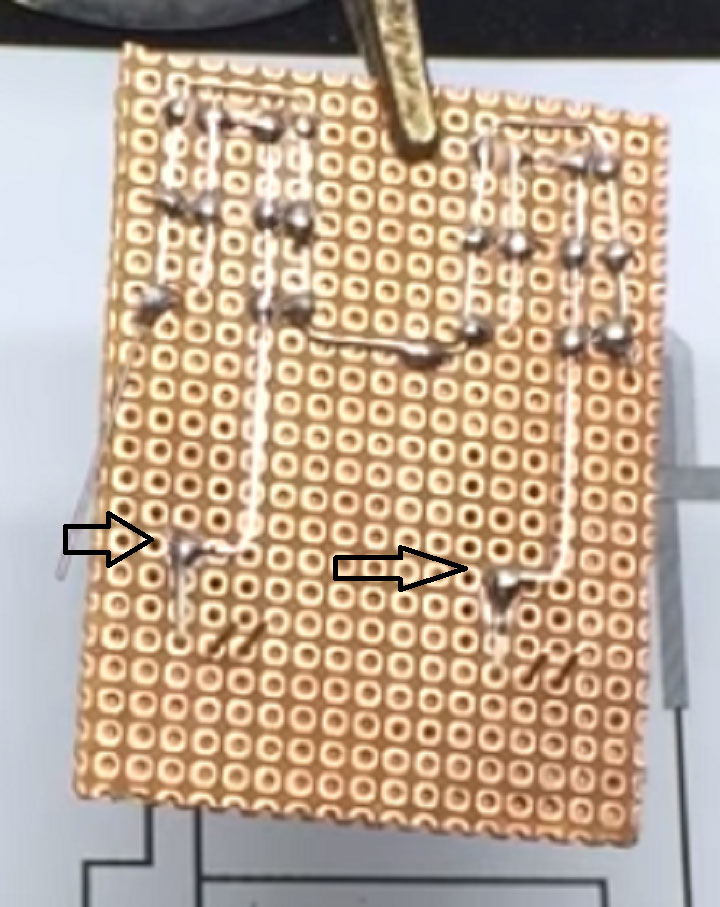

   Lắp 2 transistor Tip41C vào bo mạch lõ và hàn chân thứ 3 của 2 transistor Tip41C với chân âm của 2 khối led

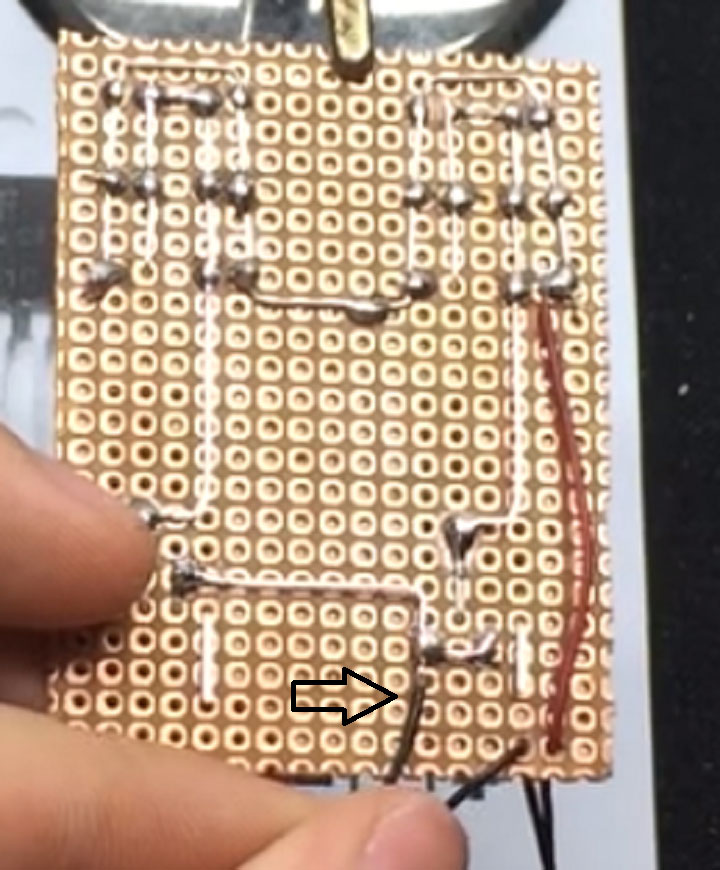

Hàn transistor với chân âm của khối Led

Hàn transistor với chân âm của khối Led

   Lưu ý:

   Các bạn lắp transistor đúng chiều như hình nahr minh họa nhé.

  • Bước 4:

 Nối 2 chân giữa của transistor Tip41C với nhau.

   Chú ý:

Các bạn cần hàn nhanh đẻ tránh làm hỏng linh kiện nhé.

   Như vậy phần mạch đã được hoàn thiện, rất đơn giản đúng không?

  • Bước 5:
  • Dùng dây điện cấp nguồn dương cho bóng đèn Led ( hàn vào chân dương ). Nguồn cấp là 5V.
  • Dùng dây điện cấp nguồn âm vài chân giữa transistor Tip41C

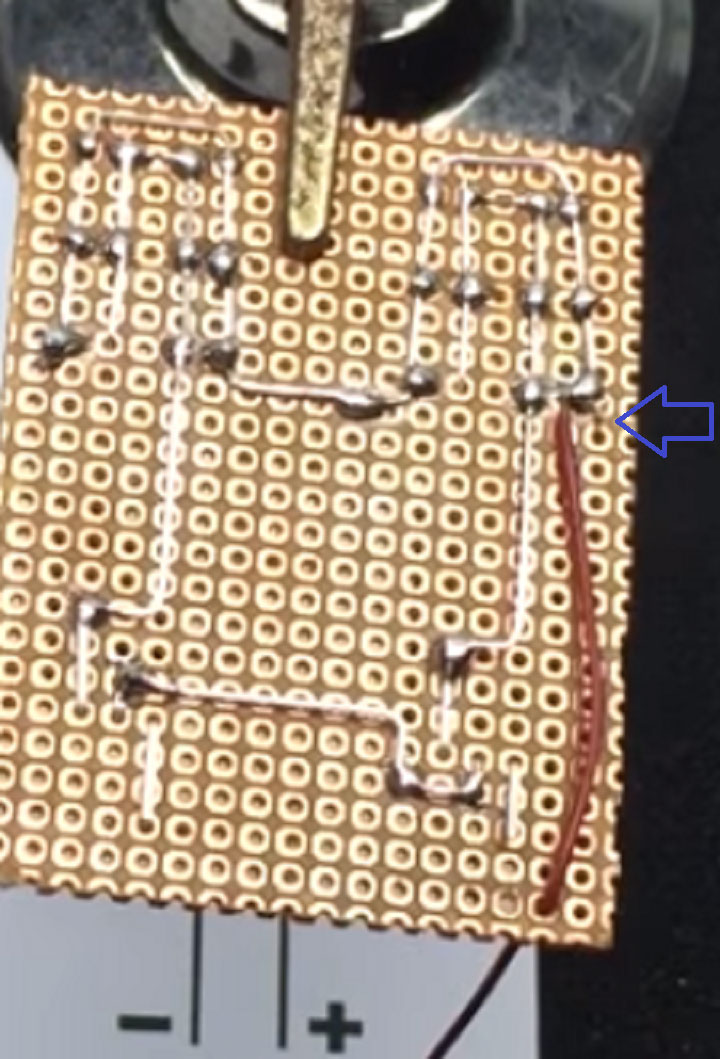

Hàn nguồn dương vào đèn led

Hàn nguồn dương vào đèn led



Hàn  nguồn âm vào chân giữa transistor

Hàn  nguồn âm vào chân giữa transistor

  • Bước 6:

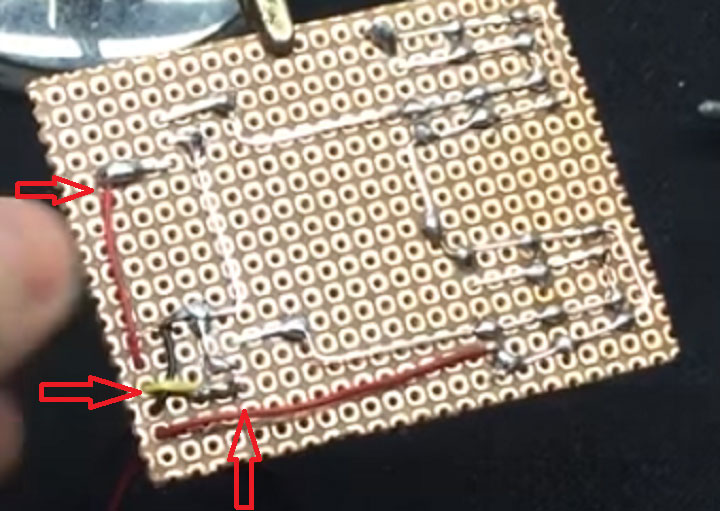

   Cấp tín hiêu cho transistor Tip41C để kích lên sáng đèn.

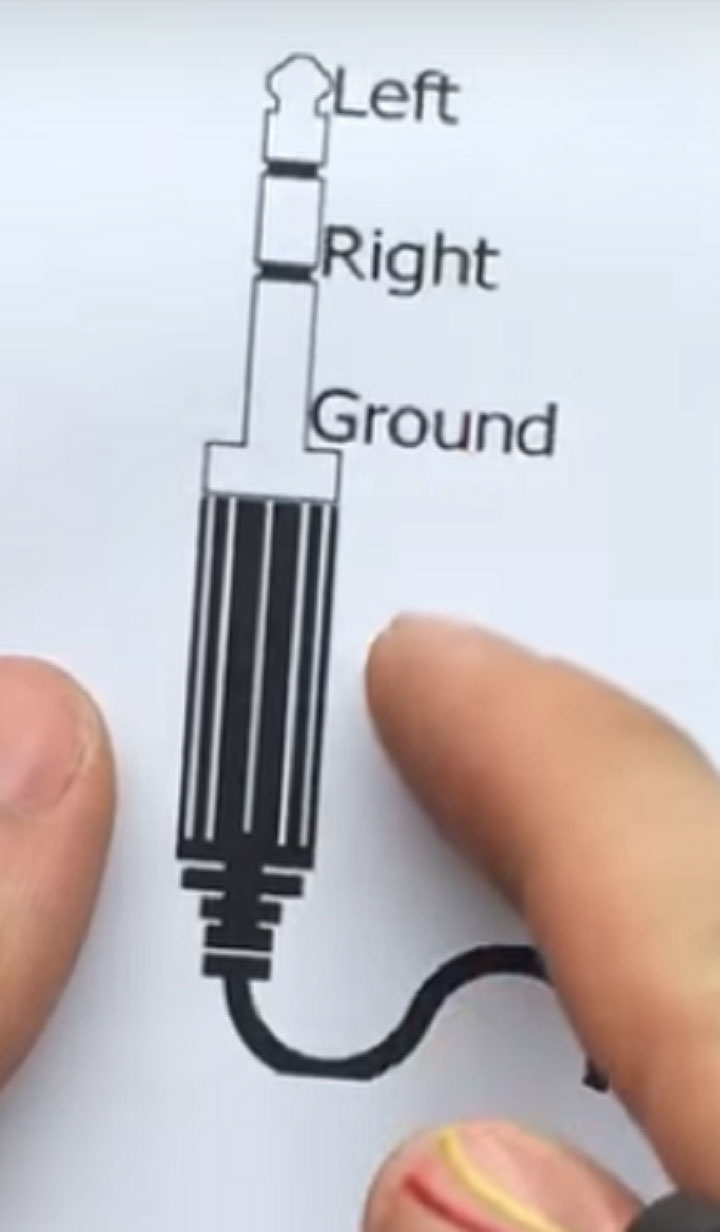

Sơ đồ zắc cắm tín hiệu

Sơ đồ zắc cắm tín hiệu

  • Bước 7:

   Cung cấp tín hiệu âm thanh. ở đây mình dùng zắc đôi: một lỗ cắm vào dây tín hiệu, một lỗ cắm vào loa. Cuối cùng minh cắm zắc cắm đó vào nguồn cung cấp âm thanh ( điện thoại hoặc máy tính ). Hoặc bạn cắm trực tiếp dây tín hiệu vào nguồn cung cấp âm thanh cũng được, nhưng âm thanh khi đó hơi nhỏ.

Zắc đôi trong phần tín hiệu âm thanh

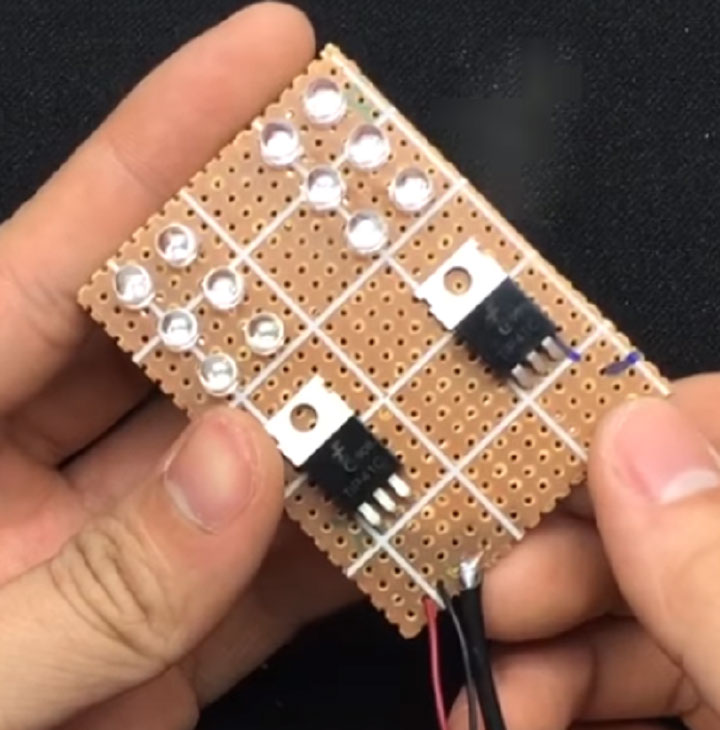

   Như vậy sản phẩm đã được hoàn thành!!!

   Mình đã làm thử và dèn nháy rất đều và đẹp, các bạn hãy làm nhiều mạch với nhiều màu sắc khác nhau đặt xung phòng để hát karaoke cùng gia đinh, sẽ rất tuyệt vời đấy!

   Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.474

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
