Diode chỉnh lưu 1N4002 chân cắm (DIP)

Diode 1N4002 Chân Cắm Xuyên Lỗ Cho Mạch Điện Tử

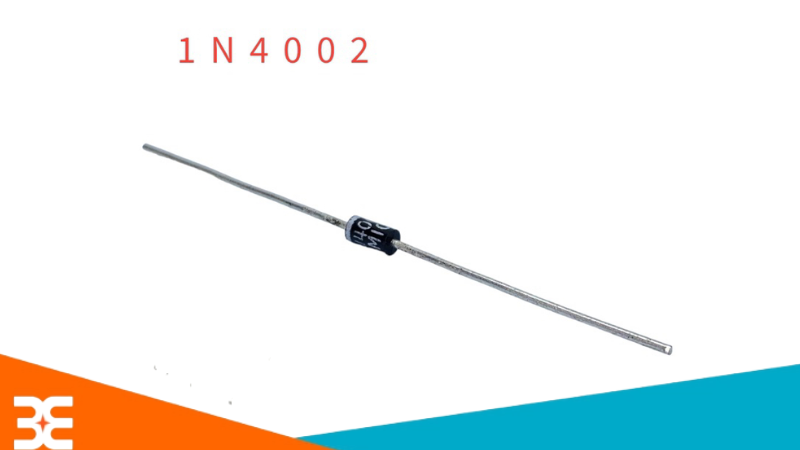

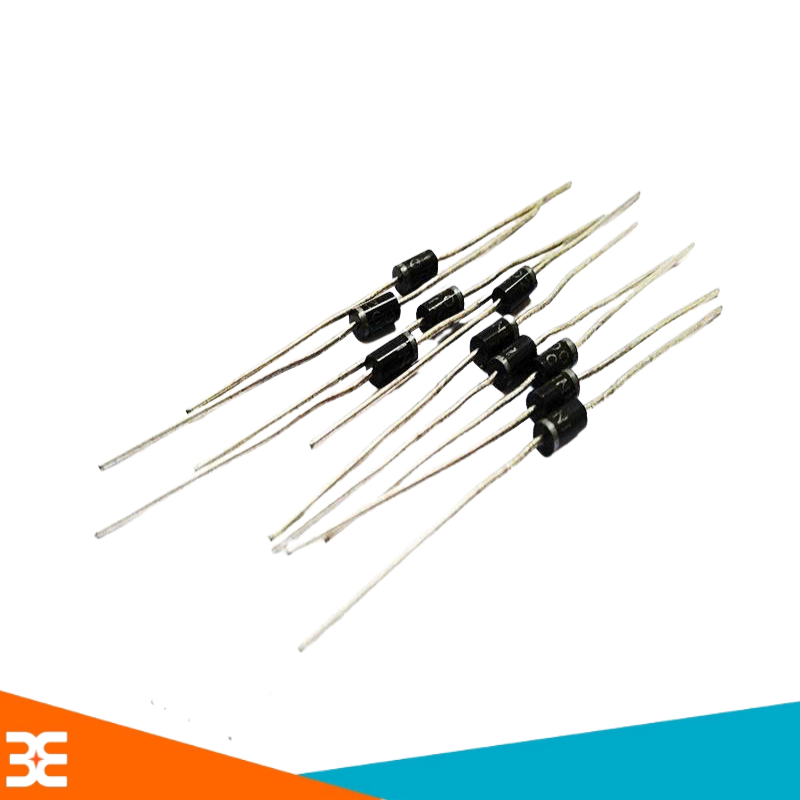

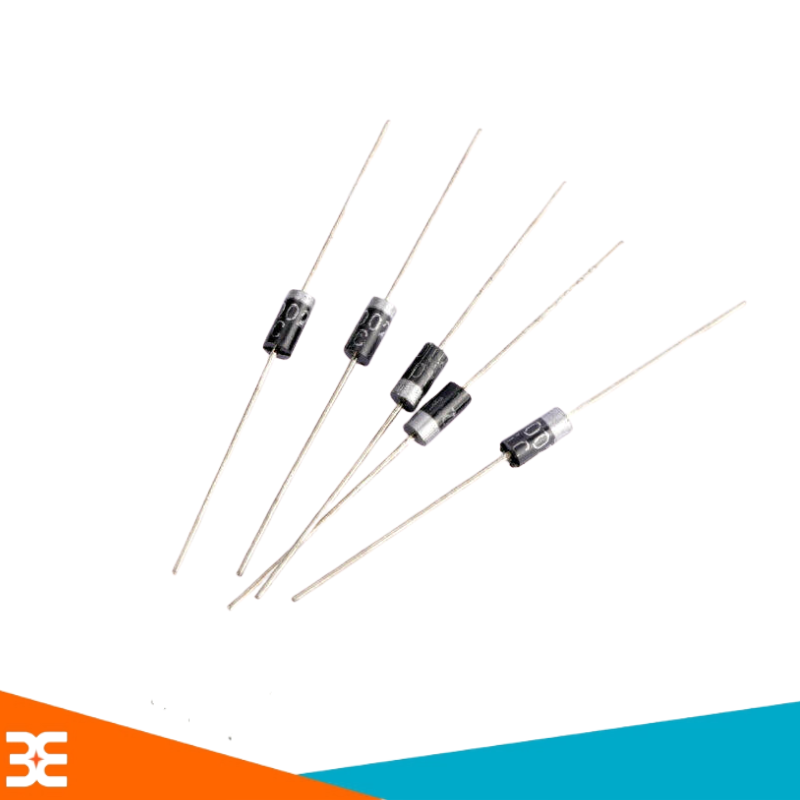

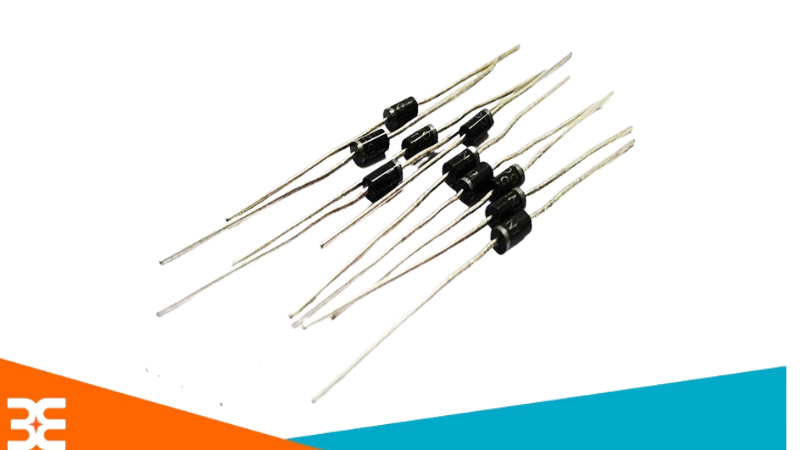

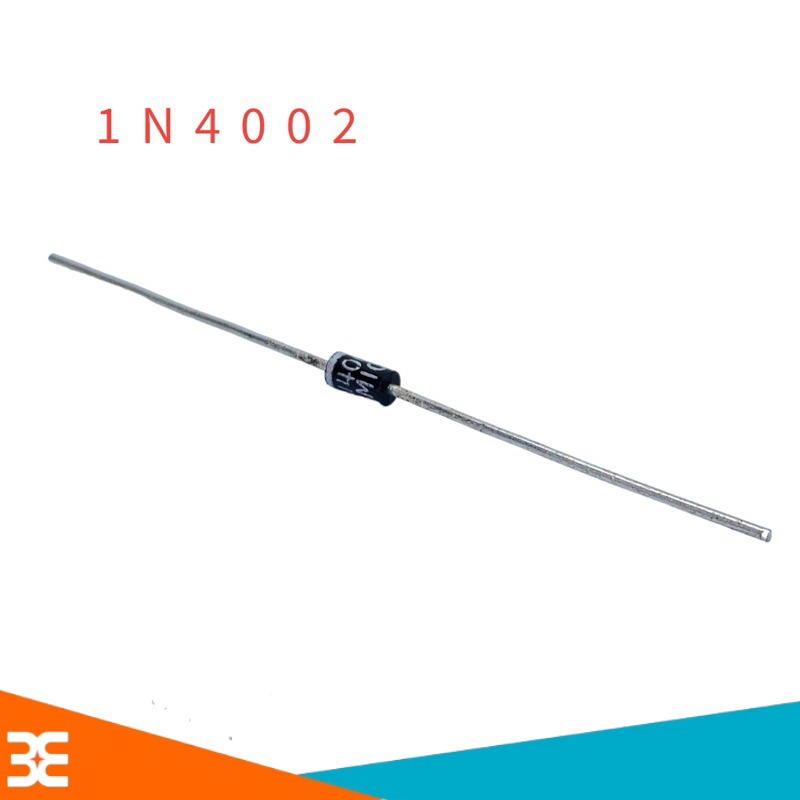

Diode chỉnh lưu 1N4002 chân cắm

Diode chỉnh lưu 1N4002 chân cắm là linh kiện bán dẫn phổ thông cho phép dòng điện xoay chiều đi qua một chiều, chịu dòng thuần tối đa 1A và điện áp ngược đỉnh 100V. Thiết bị có thiết kế chân cắm dọc (DO-41), thường được ứng dụng để làm mạch chỉnh lưu nguồn điện.

Thông Số Kỹ Thuật Cơ Bản

- Kiểu chân: Chân Cắm

- Dòng điện thuận cực đại: 1A

- Điện áp ngược đỉnh lặp lại: 100V

- Điện áp rơi thuận: thường là 1.1V tại dòng 1A

- Dòng điện rò ngược: Rất nhỏ, khoảng 5μ A ( ở 25 độ C).

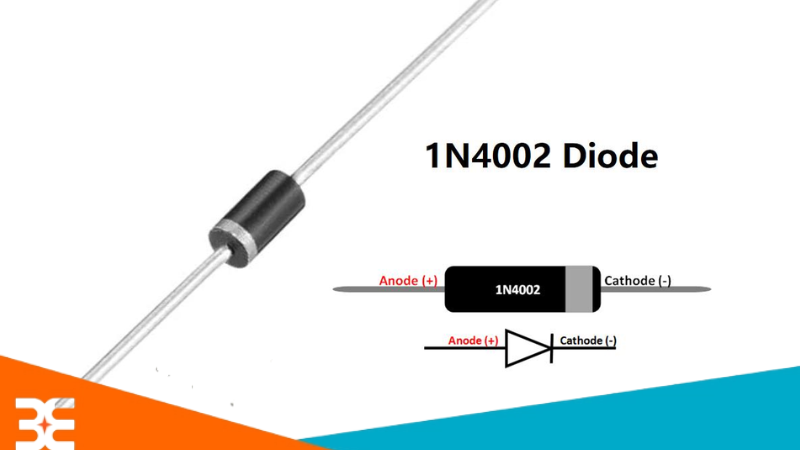

Sơ Đồ Chân Cắm Diode chỉnh lưu 1N4002

Quy Ước Sơ Đồ Chân

- Chân Anode (A - Cực dương): là phía thân nhựa màu đen hoàn toàn

- Chân Cathode ( k- Cực âm): là phía có vòng vạch dấu màu bạc ( hoặc màu trắng ) quấn quanh thân.

Ứng Dụng Phổ Biến

Do có giá thành siêu rẻ và độ bền cao, 1N4002 thường xuất hiện trong:

- Mạch chỉnh lưu: Biến đổi điện áp xoay chiều (AC) thấp thành điện áp một chiều (DC) trong các mạch nguồn adapter, nguồn tuyến tính.

- Mạch bảo về chống ngược nguồn: Mắc nối tiếp ở đầu vào nguồn Dc để nếu người dùng có cắm ngược cực pin/nguồn thì diode sẽ chặn lại, cứu toàn bộ mạch phía sau.

- Diode dập xung ngược: Mắc song song ngược với cuộn dây của Rơ-le, motor hoặc nam châm điện để triệt tiêu dòng điện cảm ứng sinh ra khi ngắt điện, tránh làm cháy Trasitor hay vi điều khiển điều khiển nó.

Giá Thành Rẻ Nên Diode chỉnh lưu 1N4002 Được Sử Dụng Rộng Rãi
