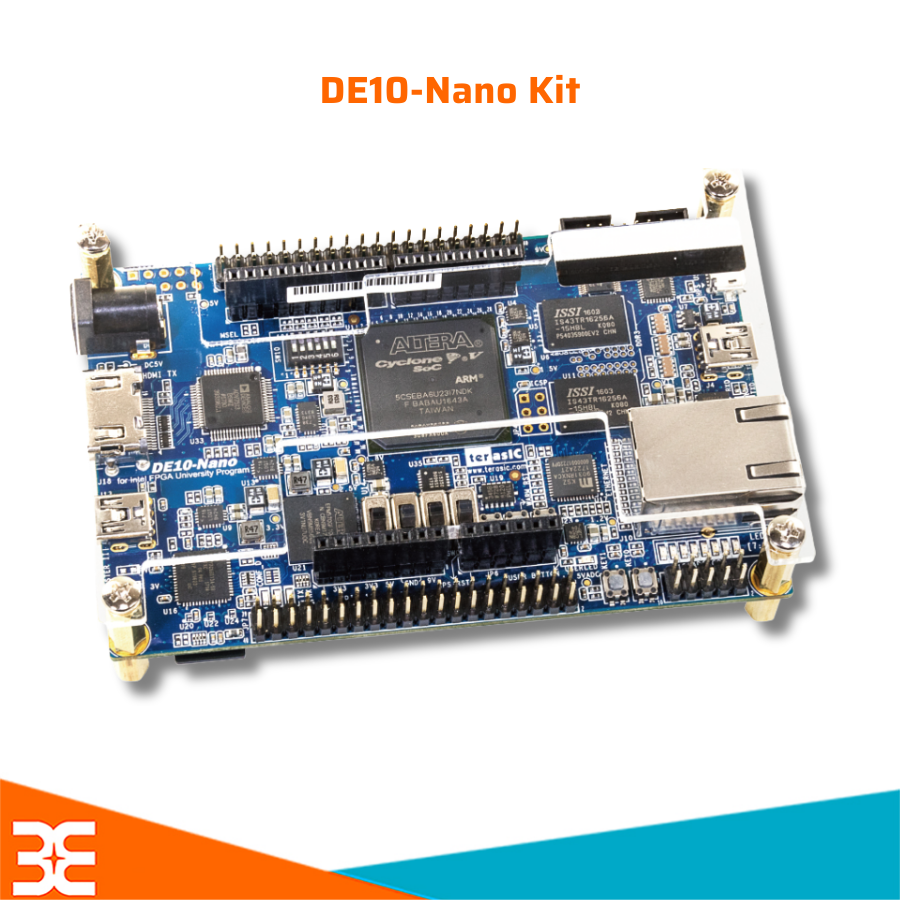

DE10-Nano Development Kit – Bo Mạch FPGA Intel Cyclone V SoC Cao Cấp
DE10-Nano Development Kit là nền tảng thiết kế phần cứng mạnh mẽ dựa trên hệ thống chip SoC (System-on-Chip) của Intel. Sản phẩm là sự kết hợp hoàn hảo giữa bộ vi xử lý Dual-core ARM Cortex-A9 và lõi FPGA Cyclone V SE thế hệ mới, mang lại khả năng tái cấu trúc linh hoạt và hiệu suất xử lý vượt trội cho các dự án nhúng, AI và đa phương tiện.
Đặc điểm nổi bật của DE10-Nano Kit
- Bo mạch DE10-Nano được trang bị đầy đủ các tính năng từ cơ bản đến nâng cao, giúp người dùng triển khai từ các mạch logic đơn giản đến các hệ thống phức tạp:
- Chip xử lý tích hợp (SoC): Sự kết hợp giữa HPS (Hard Processor System) và FPGA giúp tối ưu hóa tốc độ xử lý và tiết kiệm điện năng.
- Khả năng kết nối linh hoạt: Tích hợp cổng HDMI, Gigabit Ethernet, USB OTG và khe cắm thẻ nhớ Micro SD.
- Tương thích mở rộng: Hỗ trợ chân cắm Arduino Uno R3, cho phép kết nối dễ dàng với hàng ngàn Shield Arduino có sẵn trên thị trường.
- Bộ nhớ lớn: Trang bị 1GB DDR3 SDRAM, đảm bảo mượt mà cho các ứng dụng chạy hệ điều hành (như Linux).

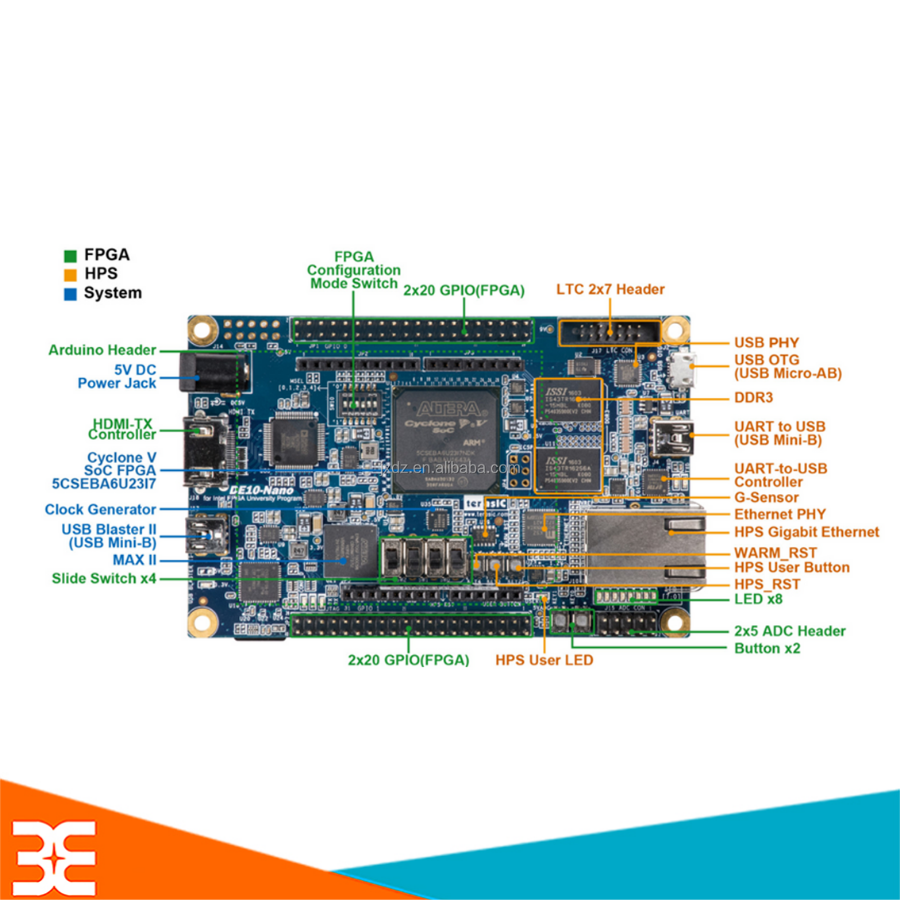

Thông số kỹ thuật chi tiết
1. Hệ thống FPGA (FPGA Device)
- Thiết bị: Intel Cyclone® V SE 5CSEBA6U23I7 (110K LEs).
- Cấu hình: Serial configuration device – EPCS64.
- Lập trình: Tích hợp USB-Blaster II onboard (JTAG Mode).
- Giao diện hiển thị: HDMI TX, tương thích DVI 1.0 và HDCP v1.4.
- I/O ngoại vi: 2 nút nhấn, 4 công tắc gạt, 8 đèn LED xanh.
- Xung nhịp: 3 nguồn clock 50MHz từ bộ tạo dao động.
- Cổng mở rộng: * 02 đầu cắm 40-pin.
- 01 đầu cắm Arduino Uno R3.
- 01 đầu cắm Analog input 10-pin (chia sẻ với Arduino).
- Bộ chuyển đổi A/D: Giao tiếp SPI 4-pin với FPGA.
2. Hệ thống xử lý cứng (HPS - Hard Processor System)
- CPU: Dual-core ARM Cortex-A9 tốc độ 800MHz.
- Bộ nhớ: 1GB DDR3 SDRAM (bus dữ liệu 32-bit).
- Mạng: Gigabit Ethernet PHY với đầu nối RJ45.

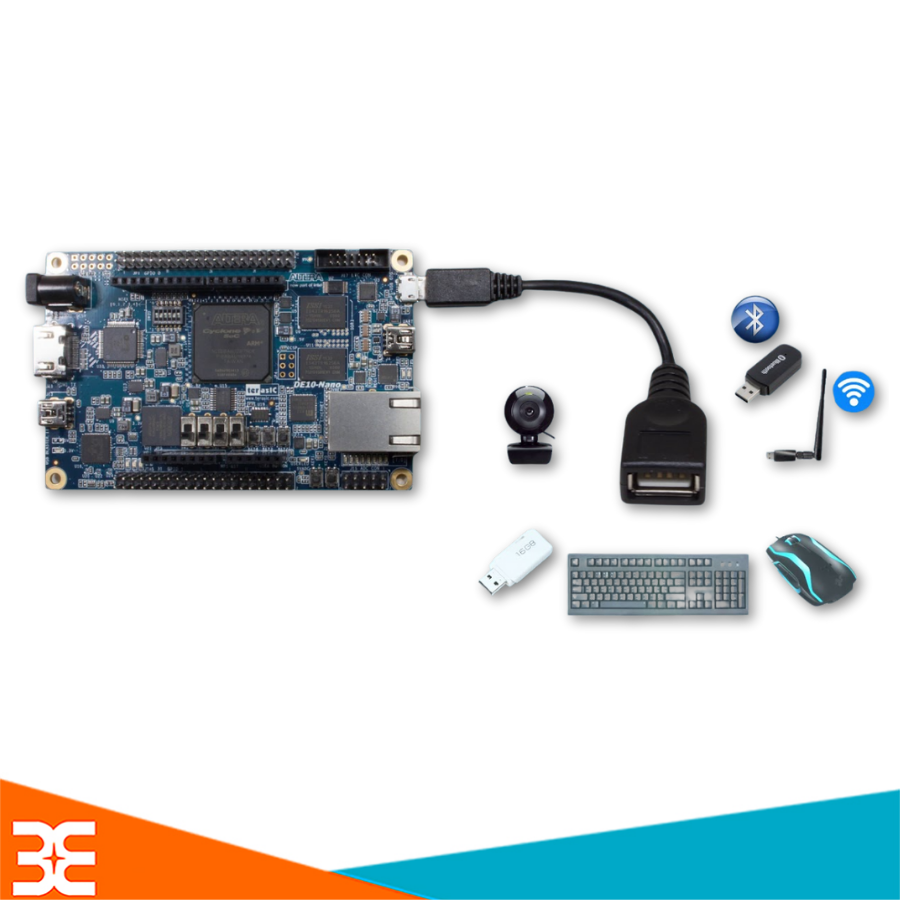

- Cổng USB: USB OTG (Micro-AB) và UART to USB (Mini-B).
- Lưu trữ: Khe cắm thẻ nhớ Micro SD.
- Cảm biến: Cảm biến gia tốc (Giao tiếp I2C + ngắt).
- Nút nhấn: Nút Reset cứng (Cold reset) và Reset ấm (Warm reset), 1 nút bấm người dùng và 1 LED người dùng.
Tại sao nên chọn DE10-Nano cho dự án của bạn?
- Hiệu suất tối đa, Linh hoạt tối ưu
- Nhờ cấu trúc High-bandwidth interconnect backbone, dữ liệu giữa bộ vi xử lý ARM và lõi FPGA được truyền tải với băng thông cực cao. Điều này cho phép bạn xử lý các tác vụ tính toán nặng trên FPGA trong khi vẫn duy trì điều khiển hệ thống qua giao diện phần mềm trên ARM.
- Hỗ trợ đa nền tảng
- Bộ Kit DE10-Nano đi kèm đầy đủ các công cụ cần thiết, tương thích tốt với hệ điều hành Microsoft Windows XP trở lên, giúp việc tiếp cận và lập trình trở nên đơn giản hơn đối với cả người mới bắt đầu và các chuyên gia lâu năm.
Ứng dụng phổ biến
- Phát triển các thuật toán xử lý ảnh, video qua cổng HDMI.
- Xây dựng hệ thống IoT, Edge Computing với cổng Ethernet tốc độ cao.
- Học tập và nghiên cứu cấu trúc máy tính, hệ thống nhúng SoC.
- Dự án mã nguồn mở (như MiSTer FPGA).
Sản phẩm bao gồm:
- Bo mạch DE10-Nano.
- Cáp USB Type A to Mini-B & Micro-B.
- Bộ nguồn DC (5V).
- Thẻ nhớ Micro SD (đã nạp sẵn hệ điều hành cơ bản).
- Lưu ý: Để đảm bảo tính chính xác nhất về thông số bộ nhớ, người dùng nên tham khảo trực tiếp tại website chính thức của DE10-Nano (Terasic).
