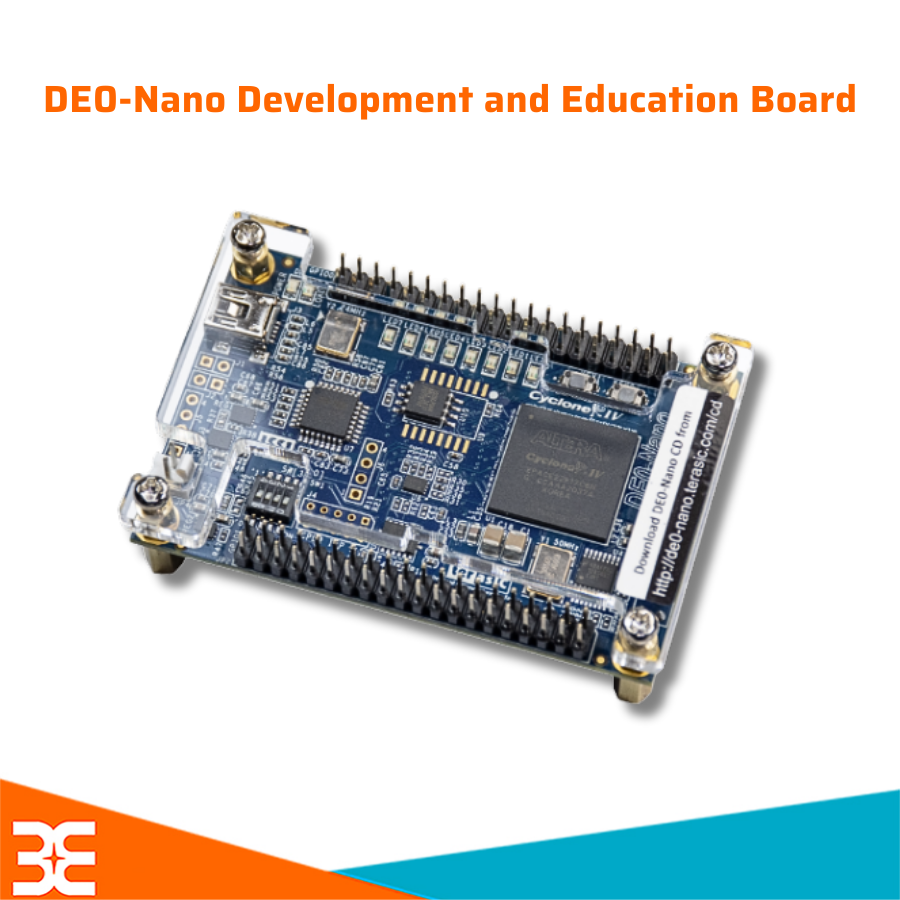

DE0-Nano FPGA Development and Education Kit Cyclone IV

DE0-Nano là một nền tảng phát triển FPGA kích thước nhỏ gọn, phù hợp cho việc tạo mẫu các thiết kế mạch điện tử như robot và các dự án "di động" (portable). Bo mạch được thiết kế để triển khai đơn giản nhất, nhắm đến thiết bị Cyclone IV với khả năng lên đến 22.320 Phần tử Logic (LEs).

Tính Năng Nổi Bật

DE0-Nano có bộ sưu tập các giao diện bao gồm hai header GPIO ngoài để mở rộng thiết kế, các thiết bị bộ nhớ tích hợp (SDRAM và EEPROM) để lưu trữ dữ liệu lớn và bộ đệm khung hình, cùng với các thiết bị ngoại vi người dùng phổ thông như đèn LED và nút bấm.
Ưu điểm của bo mạch DE0-Nano bao gồm kích thước và trọng lượng nhỏ, cũng như khả năng được tái cấu hình mà không cần mang theo phần cứng dư thừa, tạo nên sự khác biệt so với các bo mạch phát triển đa năng khác. Ngoài ra, đối với các thiết kế di động, nơi nguồn điện di động là rất quan trọng, DE0-Nano cung cấp ba tùy chọn cấp nguồn: cổng USB mini-AB, header nguồn ngoài 2 chân và hai chân DC 5V.

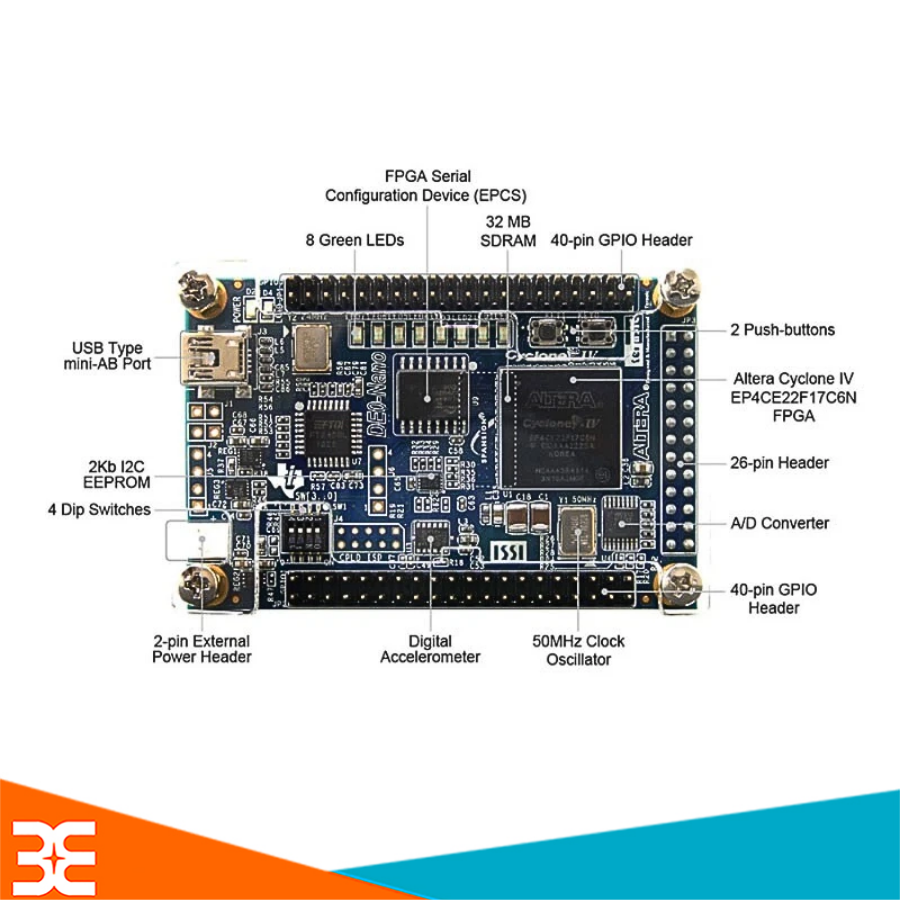

Thông Số Kỹ Thuật Chi Tiết

- FPGA

• Cyclone® IV EP4CE22F17C6N FPGA
• 22.320 Phần tử Logic (LEs)
• 594 Kbits Bộ nhớ nhúng
• 66 Bộ nhân 18 x 18 nhúng
• 4 PLL đa năng
• 153 Pin I/O tối đa của FPGA

- Cấu Hình và Thiết Lập

• Mạch USB-Blaster tích hợp sẵn để lập trình
• Thiết bị Cấu hình Nối tiếp FPGA (EPCS)

- Header Mở Rộng

• Hai Header 40 chân (GPIOs) cung cấp 72 chân I/O 3.3V
• Hai chân nguồn 5V, hai chân nguồn 3.3V và bốn chân Ground
• Một Header 26 chân cung cấp 16 chân I/O 3.3V digital và 8 chân đầu vào analog để kết nối với các cảm biến analog, v.v.

- Thiết Bị Bộ Nhớ

• 32MB SDRAM
• 2Kb I2C EEPROM

- Thiết Bị Ngoại Vi Người Dùng

• 8 đèn LED màu xanh lá
• 2 nút bấm chống rung
• 4 công tắc DIP

- Cảm Biến G

• ADI ADXL345, gia tốc kế 3 trục với độ phân giải cao (13-bit)

- Bộ Chuyển Đổi A/D (A/D Converter)

• NS ADC128S022, Bộ chuyển đổi A/D 8 kênh, 12-bit
• Tốc độ lấy mẫu 50 ksps đến 200 ksps

- Hệ Thống Đồng Hồ

• Bộ dao động đồng hồ 50MHz tích hợp sẵn

- Nguồn Cung Cấp

• Cổng USB Type mini-AB (5V)
• Hai chân DC 5V của header GPIO
• Header nguồn ngoài 2 chân (3.6-5.7V)
