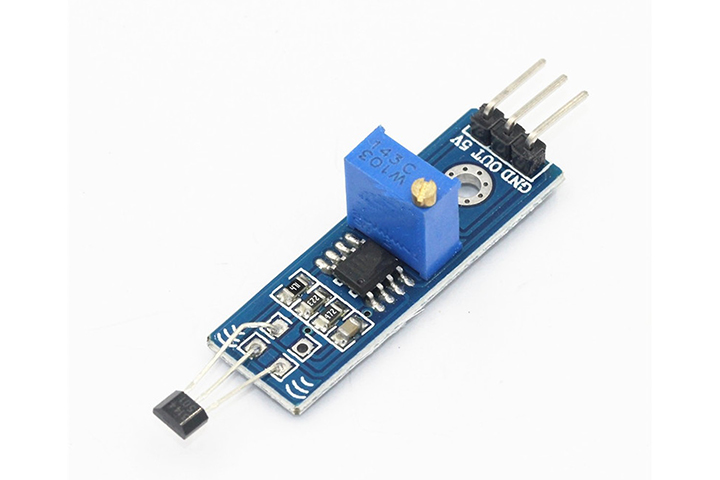

Module Mạch Cảm Biến Từ trường Hall A3144

A3144 là một cảm biến từ trường hoạt động dựa trên nguyên lý : khi có từ trường (nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0.

1. Thông số kĩ thuật :

  • - Kích thước: 27mm*14mm
  • - Sử dụng IC LM393 (SMD) và cảm biến Hall A3144
  • - Đầu ra: D0 (Digital) và A0(Anolog)
  • - Nguồn vào : Vcc(5V),Gnd
  • - Led cảnh báo nguồn: màu xanh
  • - Led phát hiện từ trường: màu đỏ



Cảm Biến Hall A3144

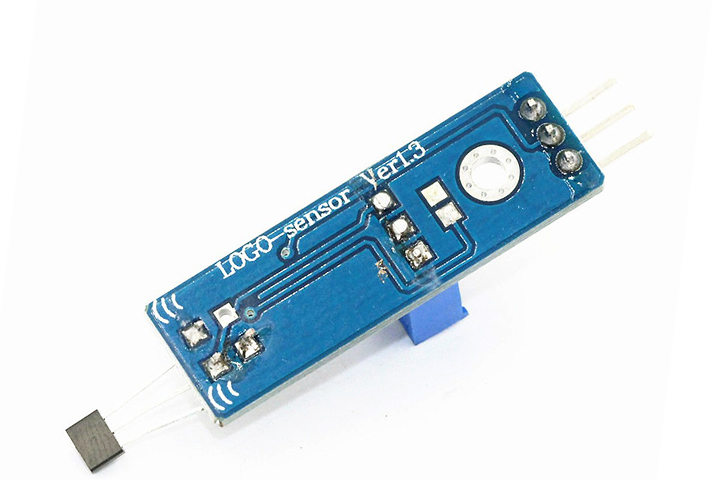

                                         Hình ảnh thực tế của cảm biến từ Hall a3144 bản V2



Cảm biến Có 2 dạng tín hiệu Anolog và Digital :

  • - Dạng tín hiệu Digital với mức dòng đạt 100mA có thể điều khiển trực tiếp rơ le 5V, còi chip 5V,hoặc đưa trực tiếp vào các IO của Vđk,…
  • - Dạng tín hiệu Anolog với dải áp từ 0-5V với mức dòng tối đa đạt 20mA có thể đọc trực tiếp từ các bộ ADC của AVR,PIC
  • - Module sử dụng opamp LM393 với độ nhạy cao, có thể điều chỉnh độ nhạy của module bằng cách điều chỉnh biến trở (thực chất là điều chỉnh điện áp so sánh của 1 ngõ vào opamp)

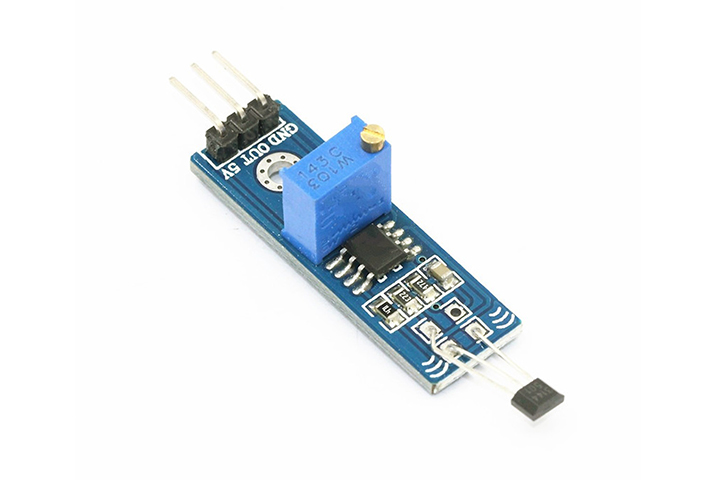

Module Cảm Biến Hall A3144 V2



2. Nguyên lý hoạt động của cảm biến

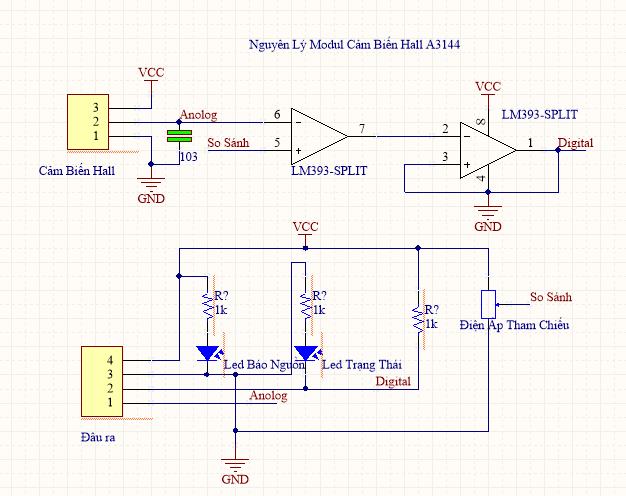

Sơ đồ nguyên lý mạch cảm biến Hall phát hiện từ trường :

Module Cảm Biến Hall A3144 V2



Khi có từ trường biến thiên qua đầu cảm biến (ở trường hợp này là có sự di chuyển của nam châm) thì đầu ra của cảm biến hall có sự thay đổi điện áp

Module Cảm Biến Hall A3144 V2

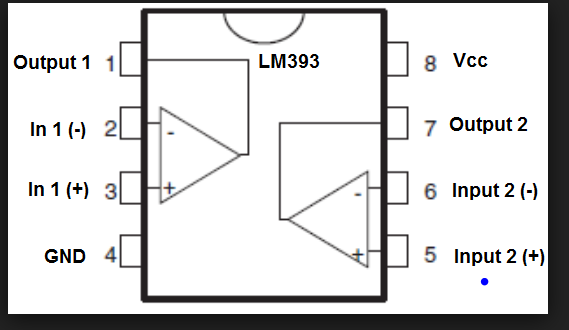

Đầu ra này được đưa vào ngõ vào đảo của opamp (chân 6 của LM393) và điện áp so sánh (lấy qua chân 2 của biến trở) được đưa vào ngõ vào không đảo(chân 5 của LM393).

Hiện tượng biến thiên từ trường dẫn đến sự thay đổi mức điện áp ở ngõ vào đảo trong khi mức điện áp ở ngõ vào không đảo giữ nguyên kéo theo sự thay đổi mức logic của đầu ra opamp (nối với chân D0). Đầu ra tích cực mức 1 (5V) khi có từ trường biến thiên và tích cực mức 0 (0V) khi không có biến thiên từ trường.

Tín hiệu Anolog được lấy từ đầu vào của cảm biến Hall và nối vào chân A0.



3. Một số ứng dụng của modul cảm biến Hall

- Làm thiết bị chống trộm gắn của ra vào:

Các linh kiện, module cần sử dụng :

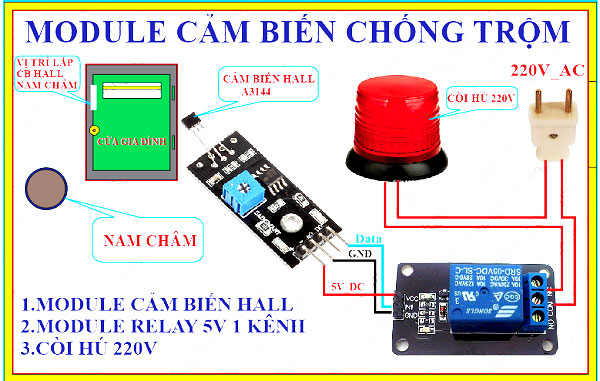

chong trom bang cam bien tu hall a3144

                                                                                 Sơ đồ kết nối



Nguyên lý hoạt động cảu module cảm biến từ Hall a3144:

Khi có người mở cửa thì nam châm gắn ở cửa sẽ di chuyển so với cảm biến Hall đang gắn trên tường. Sự thay đổi từ trường dẫn đến sự thay đổi mức Logic ở đầu ra D0. Khi này D0 kéo lên mức cao (5V) kích mở rơ le hút tiếp điểm đồng nghĩa với còi hú được kích hoạt

- Làm đệm từ trường nâng vật bằng kim loại (Magnetic Levilation)





H
