Cảm Biến Bụi GP2Y1010AU0F SHARP

Sensor Cảm Biến Bụi GP2Y1010AU0F SHARP

Sensor Cảm Biến Bụi GP2Y1010AU0F được sử dụng để nhận biết nồng độ bụi trong không khí, nguyên lý hoạt động dựa trên LED phát hồng ngoại tích hợp bên trong cảm biến bụi, khi có bụi vào thì sẽ bị khúc xạ, làm giảm đi cường độ tia hồng ngoại ==> điện áp thay đổi.

Thông số kĩ thuật:

• Nguồn điện áp hoạt động sensor cảm biến: 5VDC
• Dòng điện tiêu thụ <15mA
• Ngõ ra analog với tỉ lệ 0.5V-0.1mg/m3
• Nhiệt độ hoạt động: -40-85 Độ C
• Khối lượng : 20g
• Kích thước: 3Cm * 4.4Cm

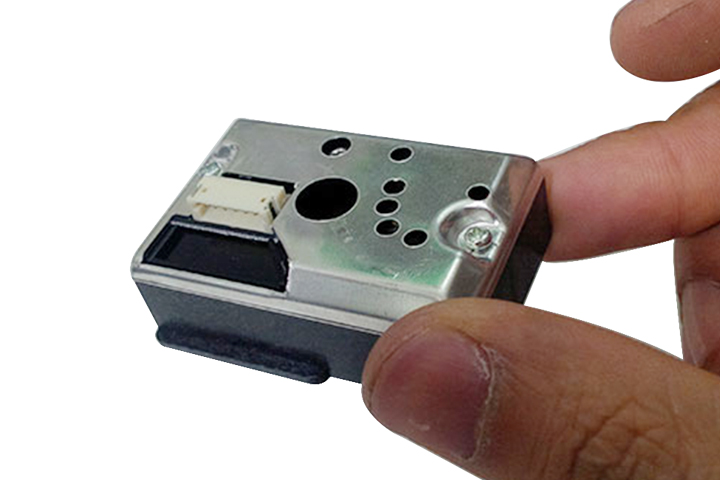

Sensor Cảm Biến Bụi GP2Y1010AU0F

Hướng dẫn sơ đồ nối dây:

• Dây trắng 1: V-LED ~ 3.3V PIN
• Dây vàng 2: Led GND PIN
• Dây  Cam 3: LED~ Digital PIN 12
• Dây xanh dương 4: S-GND ~ GND PIN
• Dây đen 5: V0 ~ analog Pin A6
• Dây đỏ 6: VCC ~ 3.3V Pin

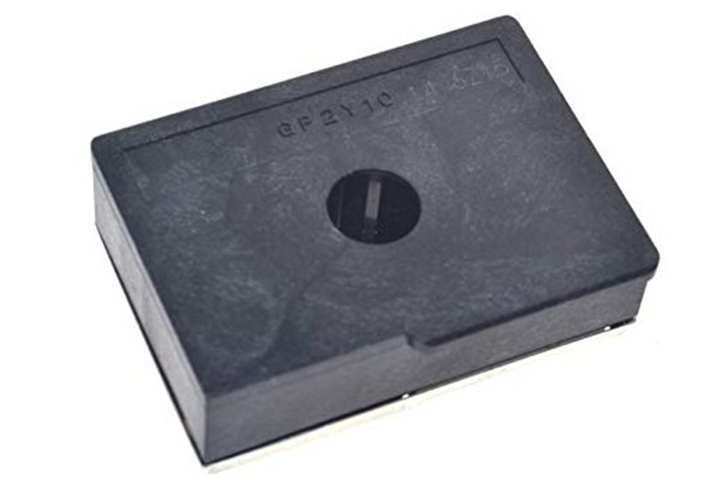

Mặt Sau Sensor Cảm Biến Bụi GP2Y1010AU0F

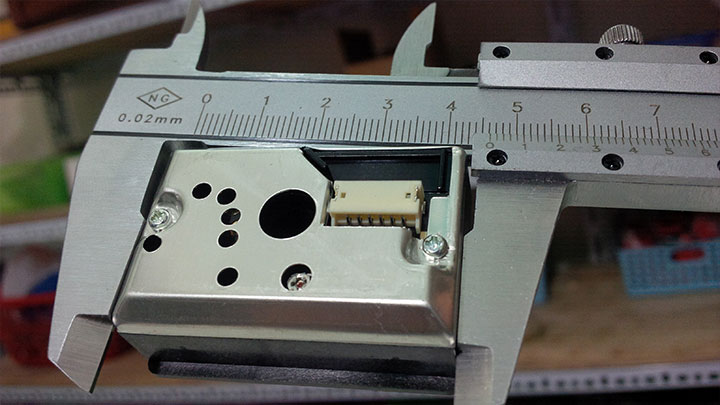

Kích Thước Thực Tế Sensor Cảm Biến Bụi GP2Y1010AU0F

Hướng dẫn sử dụng và code: http://arduinodev.woofex.net/2012/12/01/standalone-sharp-dust-sensor/

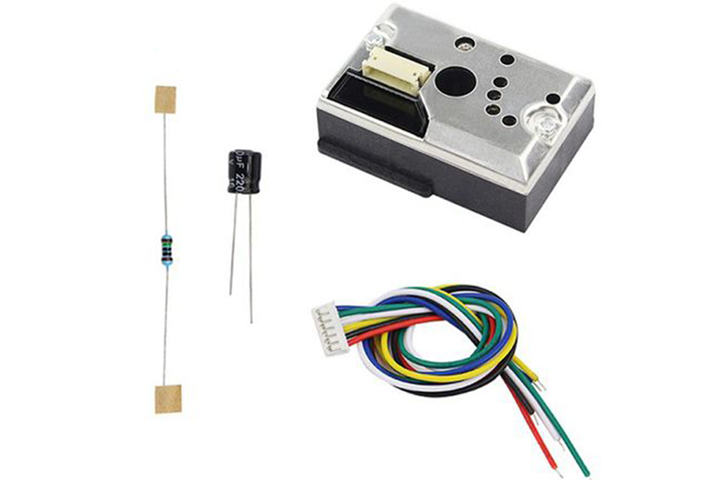

Kích Thước Sensor Cảm Biến Bụi GP2Y1010AU0F

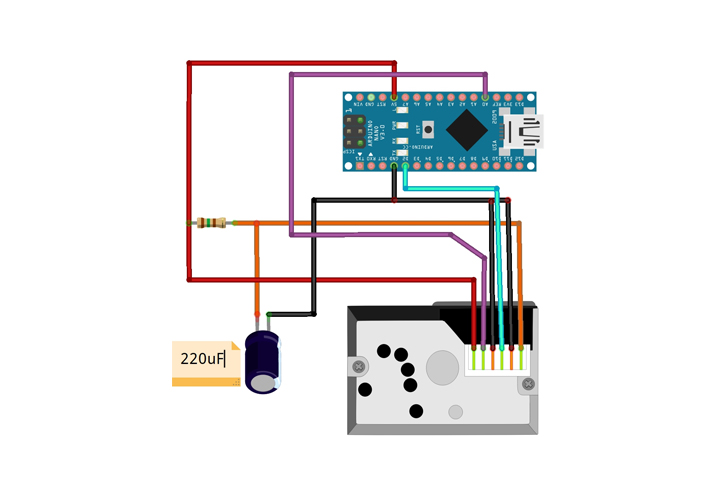

Sơ Đồ Kết Nối Sensor Cảm Biến Bụi GP2Y1010AU0F

• Bạn có thể tham khảo thêm tại link này.
