Board Khuếch Đại Công Suất-Bo Âm Li

Board Khuếch Đại Công Suất - Bo Âm Li chất lượng cao

Mạch ampli khuếch đại công suất chất lượng tốt. Đặc biệt sản phẩm được cung cấp bởi Linh kiện điện tử 3M đã được cân chỉnh và cho chạy với transistor ( D718 - B688)

Board khuếch đại công suất 340W - 8 sò

Thông số kỹ thuật của bo khuếch đại công suất:

• V+: Cấp nguồn dương
• G: MASS
• V- : Cấp nguồn âm
• Điện áp: 42VDC - 48VDC
• Biến thế nguồn:
  • 30V
  • 35V
• SP ngõ ra loa: Tổng trở từ 8Ω - 16Ω.
• INPUT: có biên độ 2V - 4V
• Transistor công suất theo cặp:
  • 340W - 8 sò
    • D718 - B688
    • C5200 - A1943
  • 410W - 12 sò
    • D718 - B688
    • C5200 - A1943
    •  D1047 - B817
    • C2581 - A1106
  • 190W - 4 sò:
    • D718 - B688
    •  D1047 - B817
    • C2987 - A1227
    • C2922 - A1216
    • C2381 - A1302
  • 300W - 8 sò

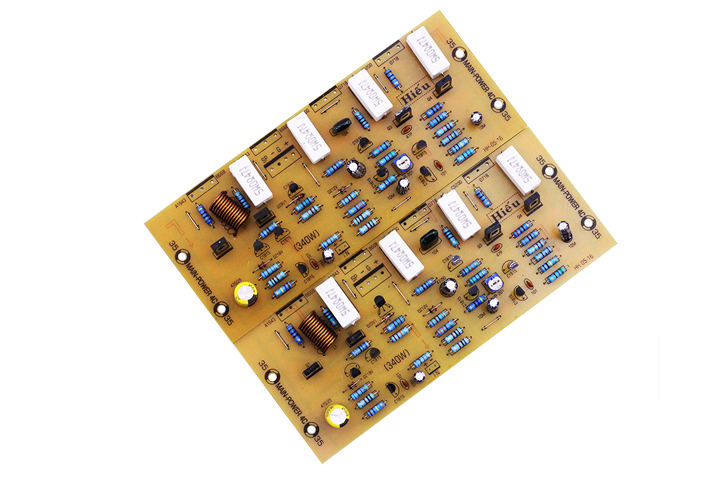

Mặt trên của board khuếch đại công suất 340W - 8 sò

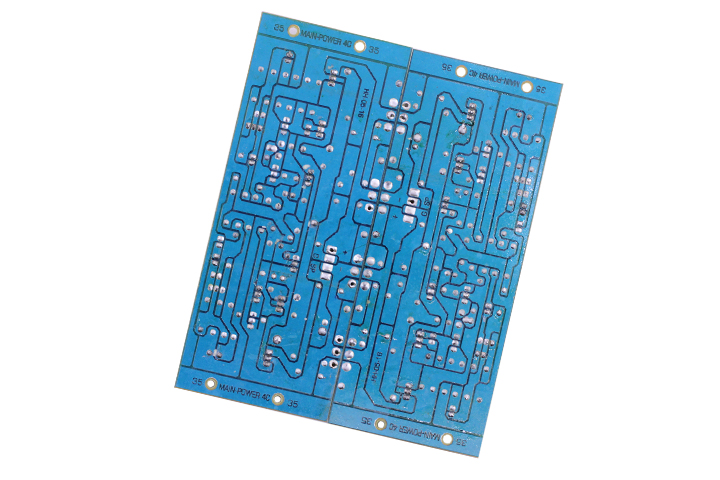

Mặt Sau Board khuếch đại công suất 340W - 8 sò

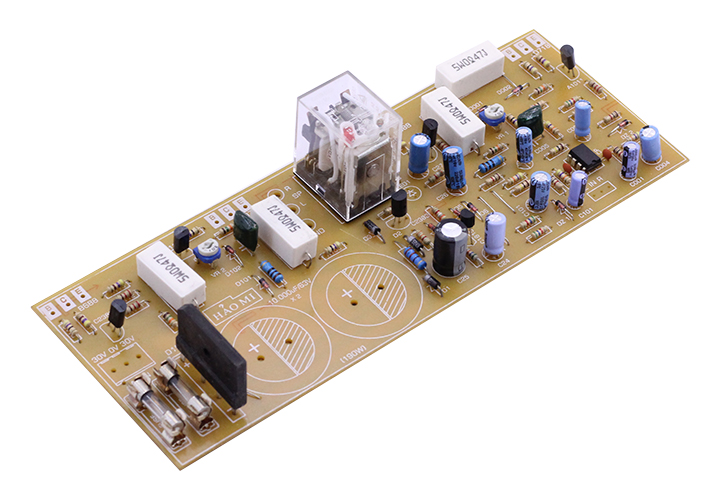

Mặt trên của board khuếch đại công suất 190W - 4 sò
