Board Audio HiFi Stereo 360W 8 Sò

Board Audio Hifi Stereo 720W 8 sò

Board Audio Hifi Stereo là một trong những Bo mạch audio có chức năng khuếch đại âm thanh, cho những âm thanh sống động hơn được cung cấp bởi nhà sản xuất Hảo Mi.

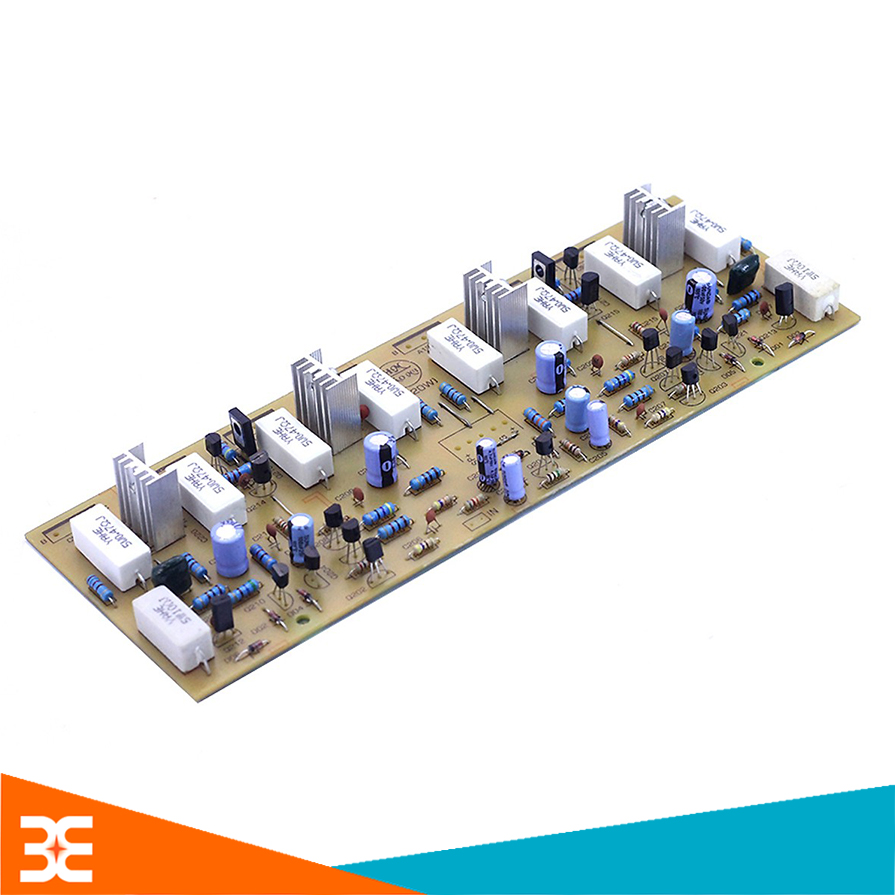

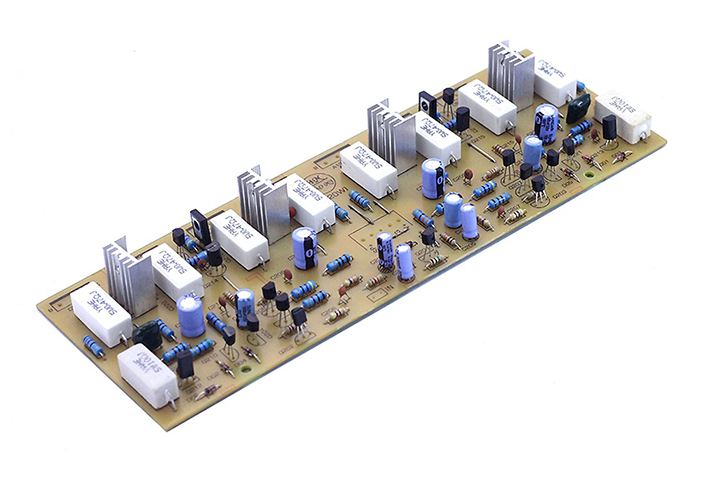

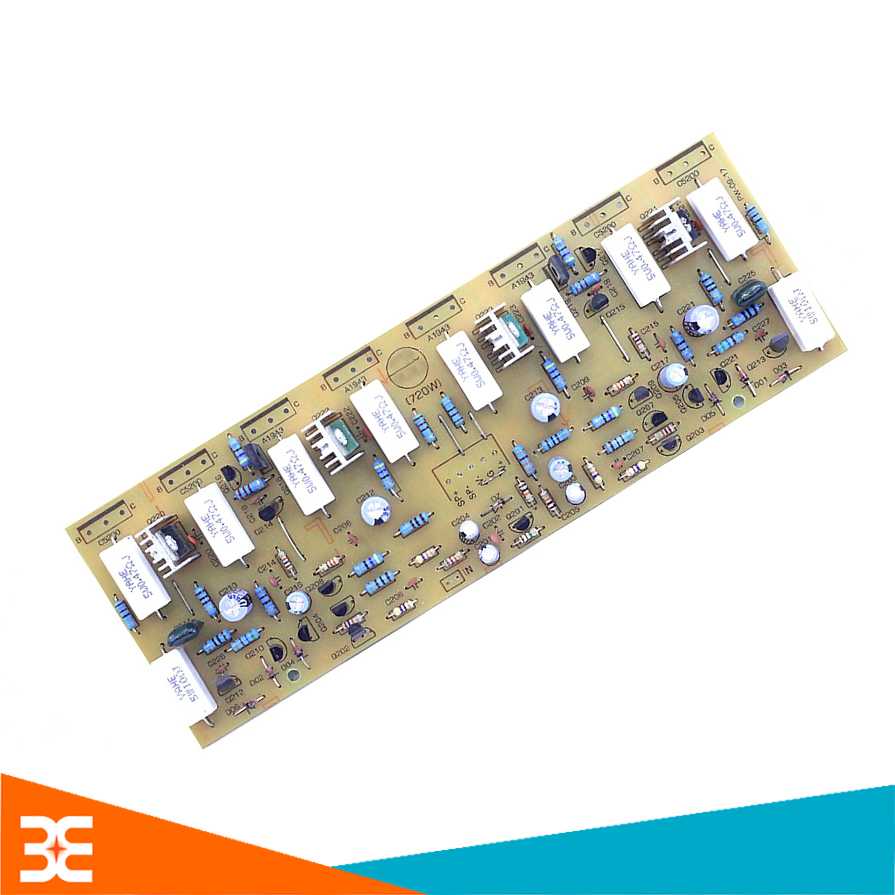

Mặt trước của  Board audio hifi

Thông số kỹ thuật của Bo audio hifi:

• Điện áp: 42 - 49 VDC
• Công suất: 720W
• 2 dây loa: -/+ SP
• Kích thước: 22 x 7.5 cm
• Lưu ý: sản phẩm chưa bao gồm SÒ

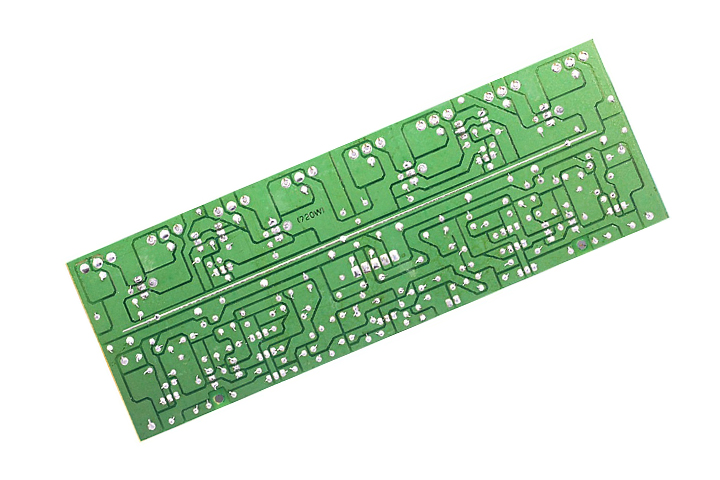

Mặt Sau Board audio hifi

Hướng dẫn kết nối Board audio:

• V+: cấp nguồn dương
• G: Mass
• V-: Cấp nguồn âm
• Board cấp nguồn đôi. Điện thế cung cấp khoảng từ  +/- 42VDC đến +/- 49VDC
• Sử dung biến thế nguồn 30V-0V-30V hoặc 35V-0V-35V. loại 20A hoặc 25A
• SP+: Ngõ ra loa, sp+ dương của loa, sp- âm của loa. Công suất ra từ loa 250W đến 350W
• Sp-: tổng trở loa từ 8 ohm đến 16 ohm ( 2 dây loa sp+, sp- không được lấy mass)
• IN: tín hiệu đưa vào, có biên độ  từ 2V - 4V P/P

Lưu ý: Board khuếch đại kiểu BTL có công suất rất mạnh. Transistor công suất phải được giải nhiệt tối đa. cần phải sử dụng quạt hút đế làm mát máy

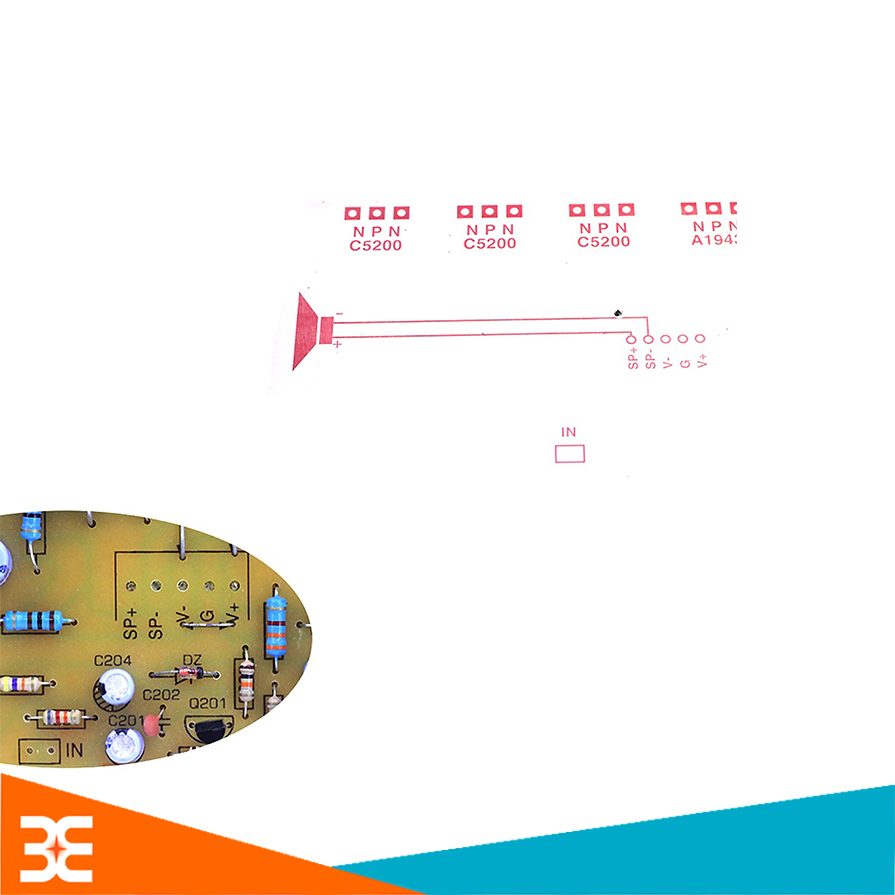

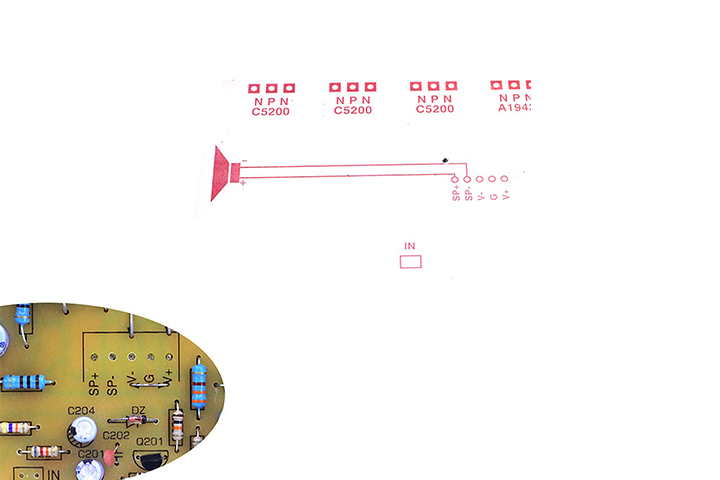

Cách kết nối Board audio Hifi Stereo

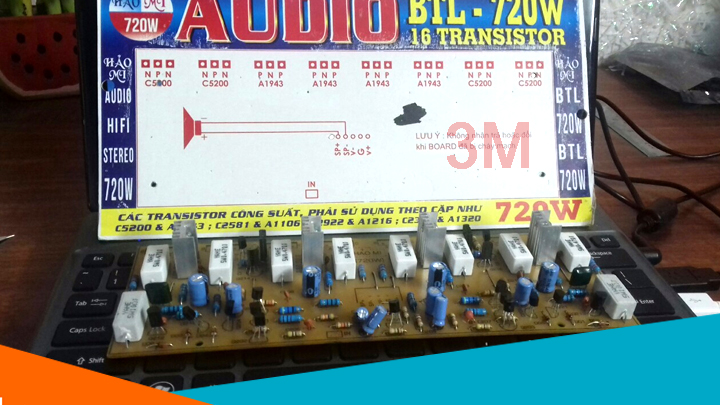

Chi Tiết Board audio hifi
