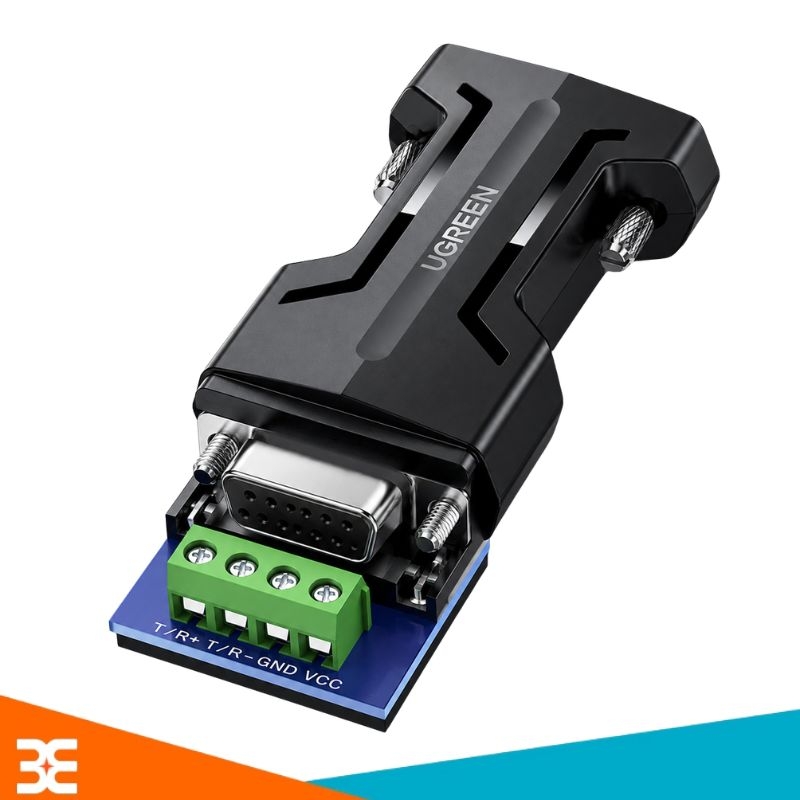

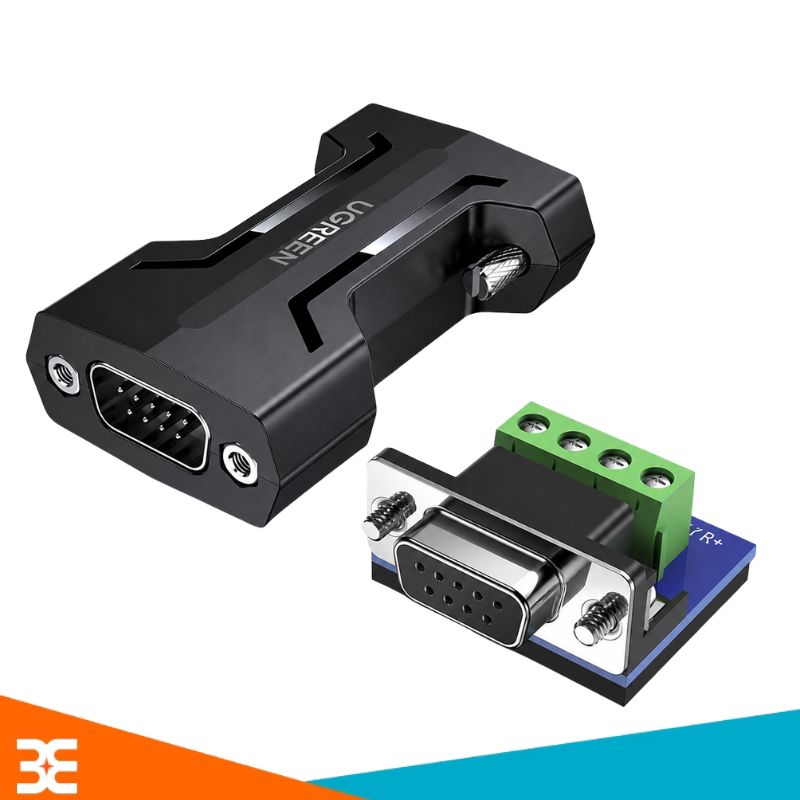

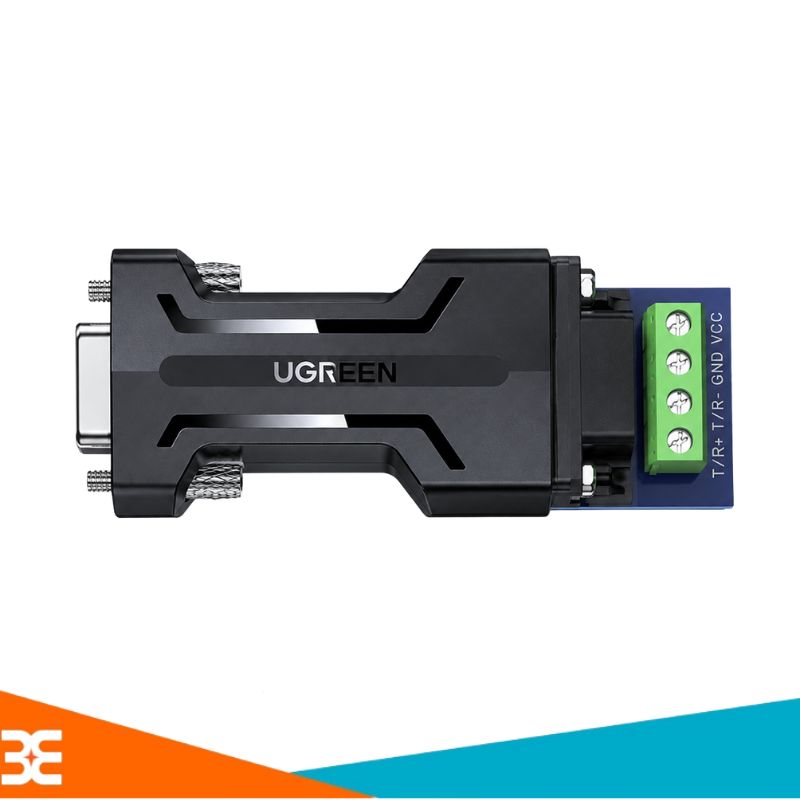

Bộ chuyển đổi RS232 DB9 to RS485 Ugreen 70613

Bộ chuyển đổi RS232 DB9 to RS485 UGREEN 70613, mã dòng CM261, được thiết kế để chuyển đổi tín hiệu giữa hai chuẩn truyền thông nối tiếp RS232 và RS485. Sản phẩm phù hợp với các hệ thống truyền thông sử dụng giao tiếp RS485 cần kết nối với thiết bị có cổng RS232 DB9. Bộ chuyển hỗ trợ chuyển đổi hai chiều, hoạt động theo chuẩn EIA/TIA RS232C / RS485 và sử dụng chế độ truyền bán song công không đồng bộ 2 dây.

Thông số kỹ thuật

• Thương hiệu: UGREEN
• Mã sản phẩm: 70613
• Model: CM261
• Chức năng: Chuyển đổi RS232 sang RS485 hai chiều
• Chuẩn giao tiếp: EIA/TIA RS232C / RS485
• Giao diện RS232: DB9
• Tốc độ truyền: 300bps – 115.2kbps
• Chế độ làm việc: Bán song công không đồng bộ 2 dây
• Chế độ giao tiếp: Điểm – điểm, điểm – đa điểm
• Số thiết bị RS485 hỗ trợ: Tối đa 32 thiết bị
• Phương tiện truyền dẫn: Cặp dây xoắn ≥ 0.5mm hoặc dây có vỏ bọc
• Khoảng cách truyền RS232: Tối đa 15m
• Khoảng cách truyền RS485: Tối đa 1.2km
• Điều khiển RX/TX: Tự động
• Bảo vệ giao diện RS485: TVS chống đột biến điện 600W trên mỗi đường
• Nhiệt độ làm việc: -25°C đến 70°C

Ứng dụng

UGREEN 70613 được dùng cho các hệ thống cần chuyển đổi giao tiếp RS232 sang RS485, đặc biệt trong các kết nối truyền thông nối tiếp điểm – điểm hoặc điểm – đa điểm.

• Chuyển đổi tín hiệu RS232 sang RS485 hai chiều.
• Kết nối thiết bị RS232 DB9 với mạng RS485.
• Dùng trong hệ thống tự động hóa và điều khiển công nghiệp.
• Phù hợp cho hệ thống giám sát, đo lường và thu thập dữ liệu.
• Hỗ trợ kết nối điểm – điểm và điểm – đa điểm.
• Phù hợp cho đường truyền RS485 cần khoảng cách truyền xa.
• Hỗ trợ mạng RS485 với tối đa 32 thiết bị.

Khả năng kết nối thực tế của bộ chuyển đổi RS232 DB9 to RS485 còn phụ thuộc vào chuẩn tín hiệu, cách đấu dây và giao thức truyền thông của từng thiết bị.
