Bàn Phím Ma Trận 4x4 V1 ( Phím Dán )

Đánh giá sản phẩm
12.000₫ 30.000₫
Mã sản phẩm: PVX83288
  • Độ dài cáp: 88mm.
  • Nhiệt độ hoạt động 0 ~ 70oC.
  • Đầu nối ra 8 chân.
  • Kích thước bàn phím 77 x 69 mm

Bàn Phím Ma Trận 4x4

Bàn Phím Ma Trận 4x4 có tổng cộng 16 phím dạng ma trận, dạng phím mềm được thiết kế với mạt sau dính có thể dán bàn phím rất tiện lợi. Với giao diện được thiết kế đơn giản giao tiếp dễ dàng với các loại vi điều khiển.

Bàn-Phím-Ma-Trận-4x4

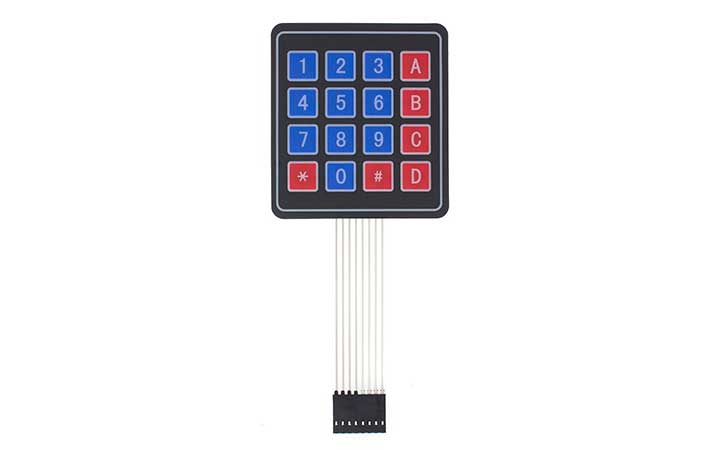

Bàn Phím Ma Trận 4x4

Thông Số Kỹ Thuật Bàn Phím Ma Trận

  • Gồm 4 hàng x 4 cột.
  • Khoảng cách các chân: 2.54mm
  • Module bàn phím ma trận 4x4 loại phím mềm.
  • Độ dài cáp: 88mm.
  • Nhiệt độ hoạt động 0 ~ 70oC.
  • Đầu nối ra 8 chân.
  • Kích thước bàn phím 77 x 69 mm

Bàn-Phím-Ma-Trận

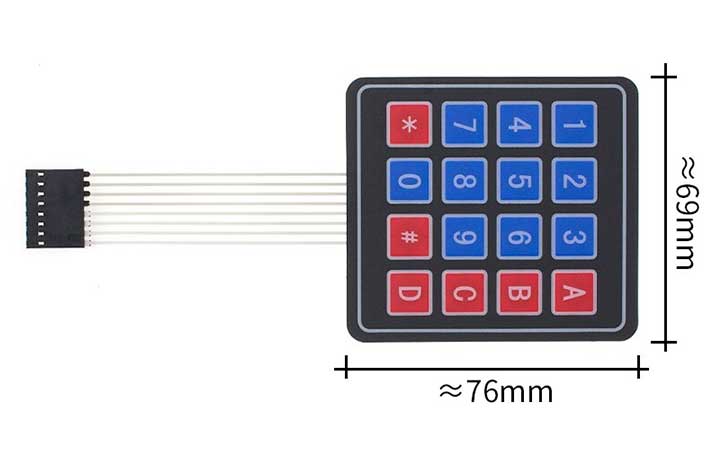

Kích Thước Bàn Phím Ma Trận 4x4

Bàn-Phím-Ma-Trận

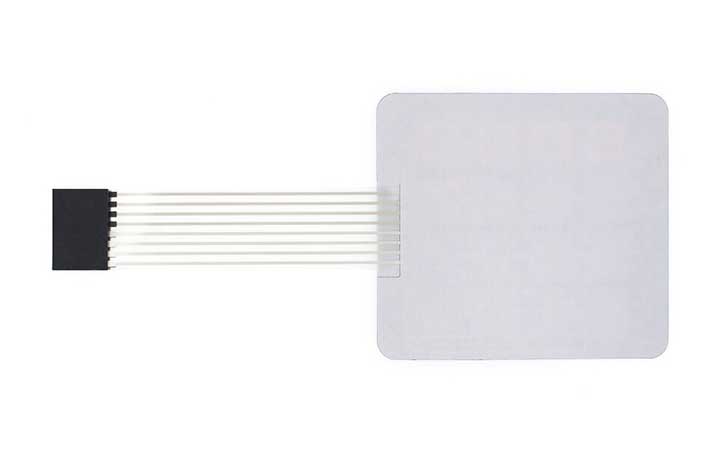

Mặt Sau Bàn Phím Ma Trận

Bàn-Phím-Ma-Trận-16-phím

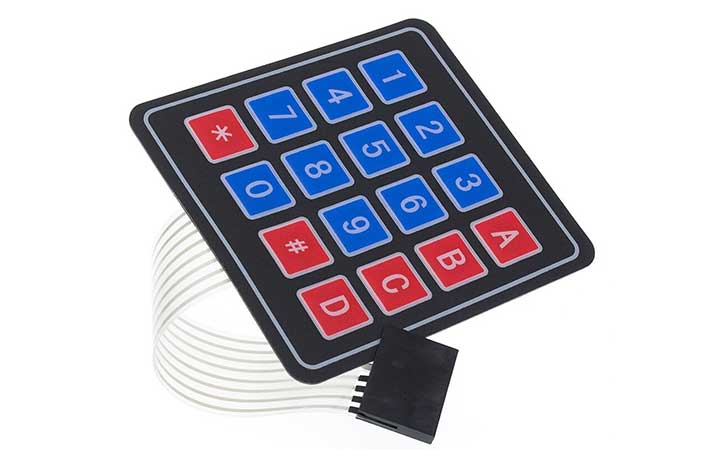

Bàn Phím Ma Trận Dạng Phím Mềm




Dưới đây là đoạn code đọc ma trận phím cơ bản:

unsigned char KeyPress() // Chương trình đọc phím
{
	unsigned char key = 'n'; // key = 'n' nếu chưa nhấn phím
        /* Quét cột 1 */
	COL1 = 0;
	if (!ROW1) key = '1'; // hàng 1
	if (!ROW2) key = '4'; // hàng 2
	if (!ROW3) key = '7'; // hàng 3
	if (!ROW4) key = '*'; // hàng 4
	COL1 = 1;
        /* Quét cột 2 */
	COL2 = 0;
	if (!ROW1) key = '2'; // hàng 1
	if (!ROW2) key = '5'; // hàng 2
	if (!ROW3) key = '8'; // hàng 3
	if (!ROW4) key = '0'; // hàng 4
	COL2 = 1;
        /* Quét cột 3 */
	COL3 = 0;
	if (!ROW1) key = '3'; // hàng 1
	if (!ROW2) key = '6'; // hàng 2
	if (!ROW3) key = '9'; // hàng 3
	if (!ROW4) key = '#'; // hàng 4
	COL3 = 1;
        /* Quét cột 4 */
	COL4 = 0;
	if (!ROW1) key = 'A'; // hàng 1
	if (!ROW2) key = 'B'; // hàng 2
	if (!ROW3) key = 'C'; // hàng 3
	if (!ROW4) key = 'D'; // hàng 4
	COL4 = 1;

	return key;
}

Hướng dẫn sử dụng:


Bàn-Phím-Ma-Trận-4x4

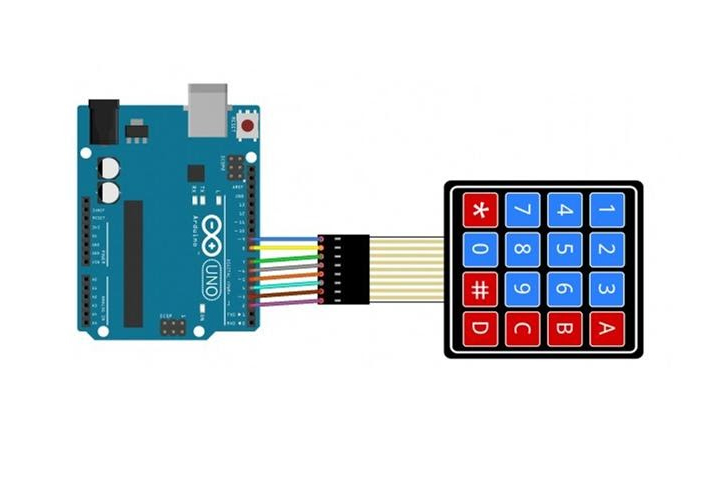

Cách Kết Nối Của Bàn  Phím Ma Trận Dạng Phím Mềm


Bàn-Phím-Ma-Trận-4x4

Cách Kết Nối Bàn Phím Ma Trận Dạng Phím Mềm

Bàn-Phím-Ma-Trận-4x4

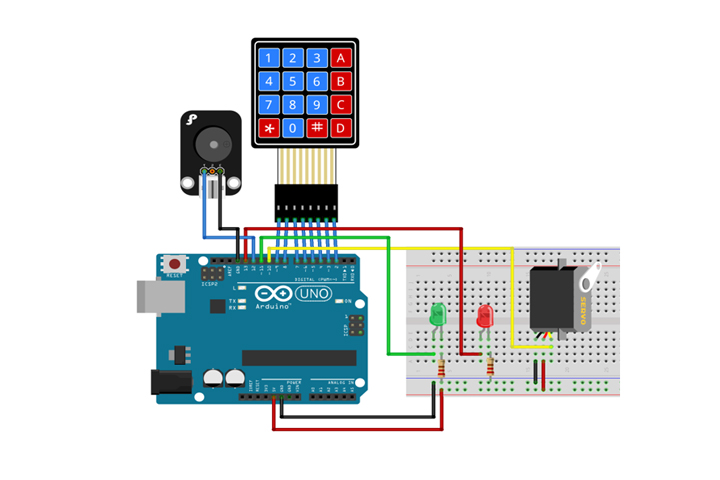

Ứng Dụng Điều Khiển Servo Bàn Phím Ma Trận Dạng Phím Mềm

Bàn-Phím-Ma-Trận-4x4

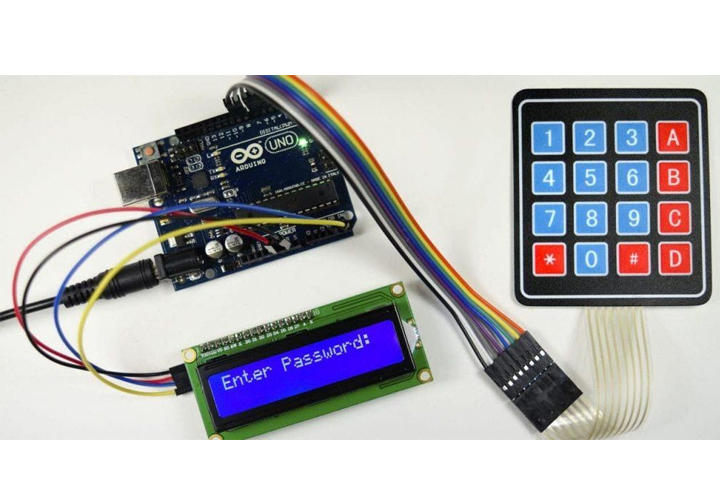

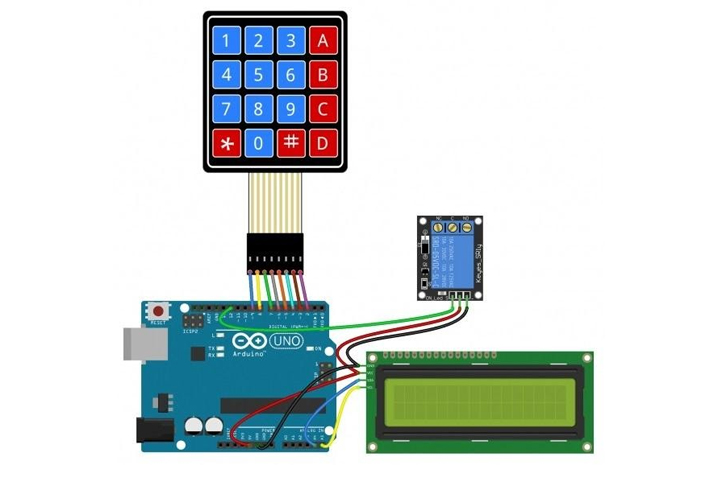

Đóng Mở Relay Bằng Mật Khẩu Nhập Từ Bàn Phím
