Bàn Phím Ma Trận 3x4 có tổng cộng 12 phím dạng ma trận, với loại phím mềm và được thiết kế với mặtt sau dính có thể dán bàn phím rất tiện lợi. Bàn phím ma trận với giao diện được thiết kế đơn giản giao tiếp dễ dàng với các loại vi điều khiển.

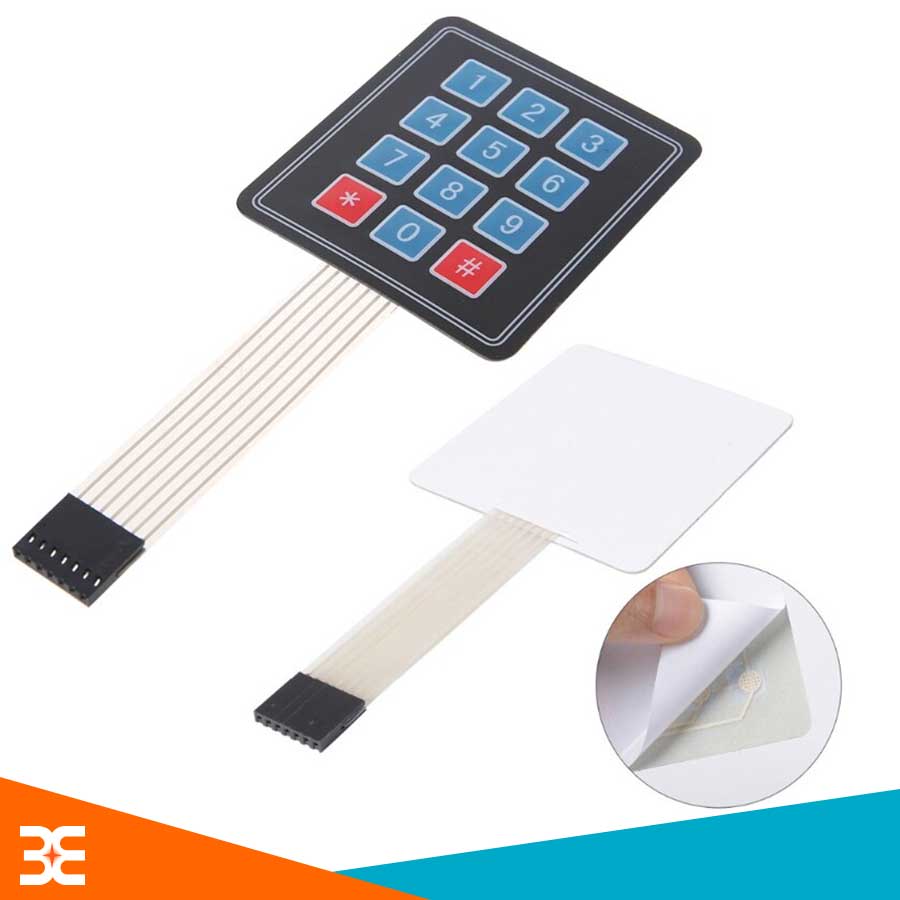

Bàn Phím Ma Trận 3x4 Dán

Thông Số Kỹ Thuật Bàn Phím Ma Trận

• Module bàn phím ma trận 3x4 loại phím mềm.
• Khoảng cách các chân: 2.54mm
• Độ dài cáp: 88mm.
• Nhiệt độ hoạt động 0 ~ 70oC.
• Đầu nối ra 7 chân.
• Kích thước bàn phím 76.9 x 69.2 mm

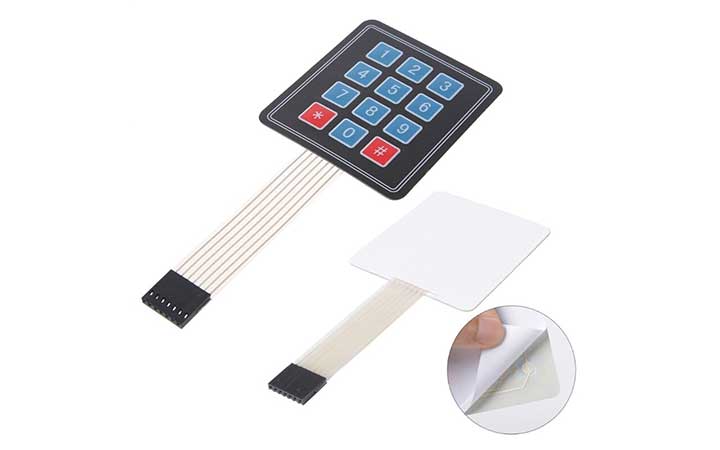

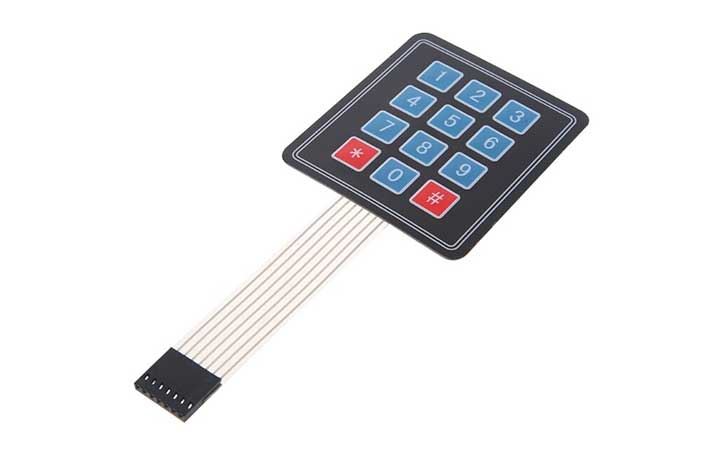

Bàn Phím Ma Trận 3x4

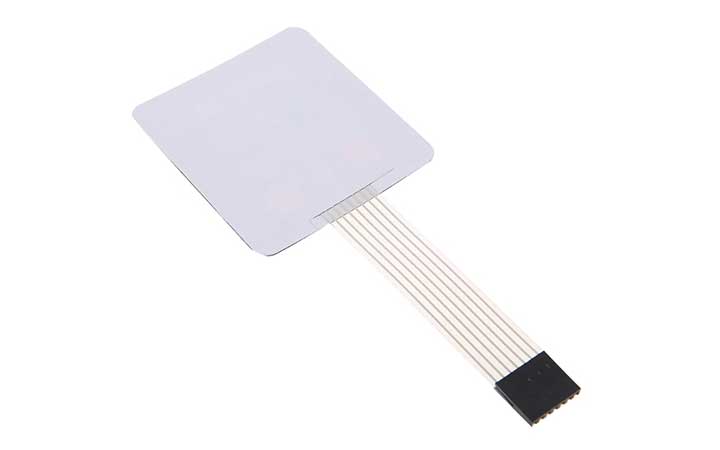

Mặt Sau Bàn Phím Ma Trận

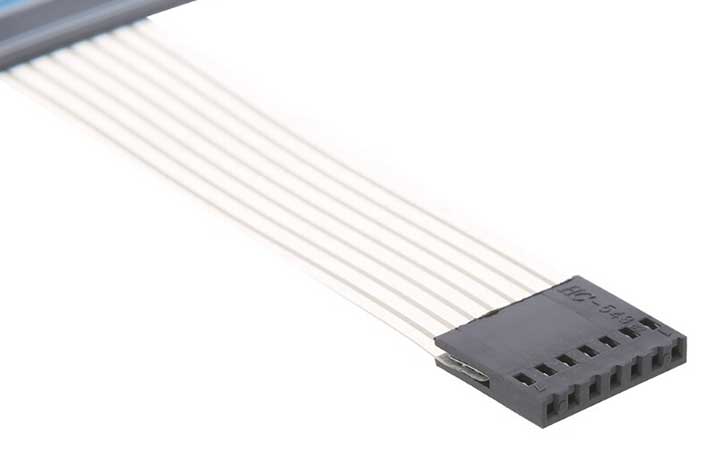

Cáp Ra 7 Chân

Dưới đây là đoạn code đọc ma trận phím cơ bản:

unsigned char KeyPress() // Chương trình đọc phím
{
	unsigned char key = 'n'; // key = 'n' nếu chưa nhấn phím
        /* Quét cột 1 */
	COL1 = 0;
	if (!ROW1) key = '1'; // hàng 1
	if (!ROW2) key = '4'; // hàng 2
	if (!ROW3) key = '7'; // hàng 3
	if (!ROW4) key = '*'; // hàng 4
	COL1 = 1;
        /* Quét cột 2 */
	COL2 = 0;
	if (!ROW1) key = '2'; // hàng 1
	if (!ROW2) key = '5'; // hàng 2
	if (!ROW3) key = '8'; // hàng 3
	if (!ROW4) key = '0'; // hàng 4
	COL2 = 1;
        /* Quét cột 3 */
	COL3 = 0;
	if (!ROW1) key = '3'; // hàng 1
	if (!ROW2) key = '6'; // hàng 2
	if (!ROW3) key = '9'; // hàng 3
	if (!ROW4) key = '#'; // hàng 4
	COL3 = 1;

	return key;
}
