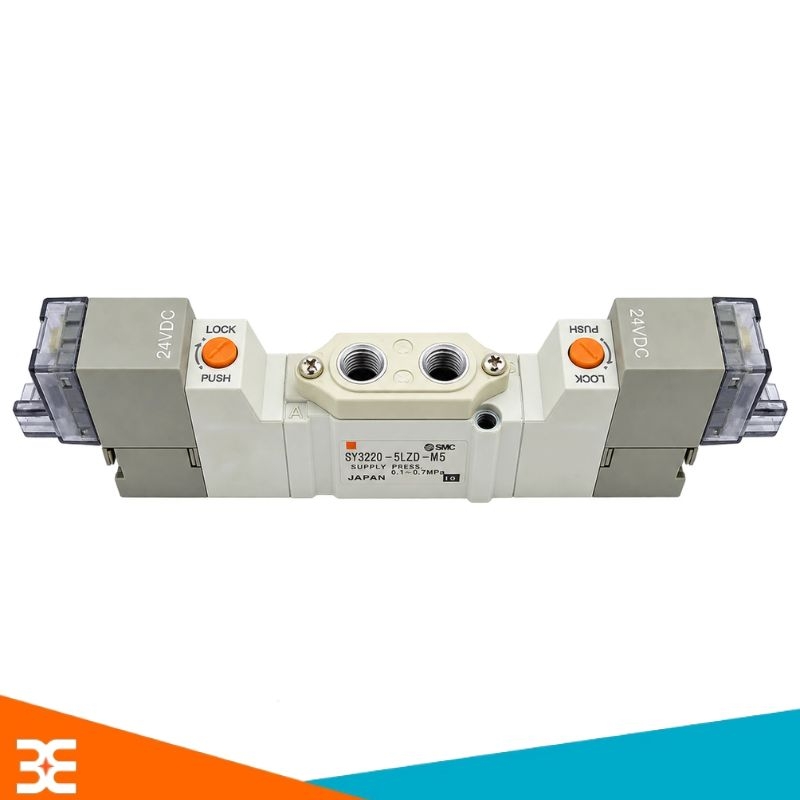

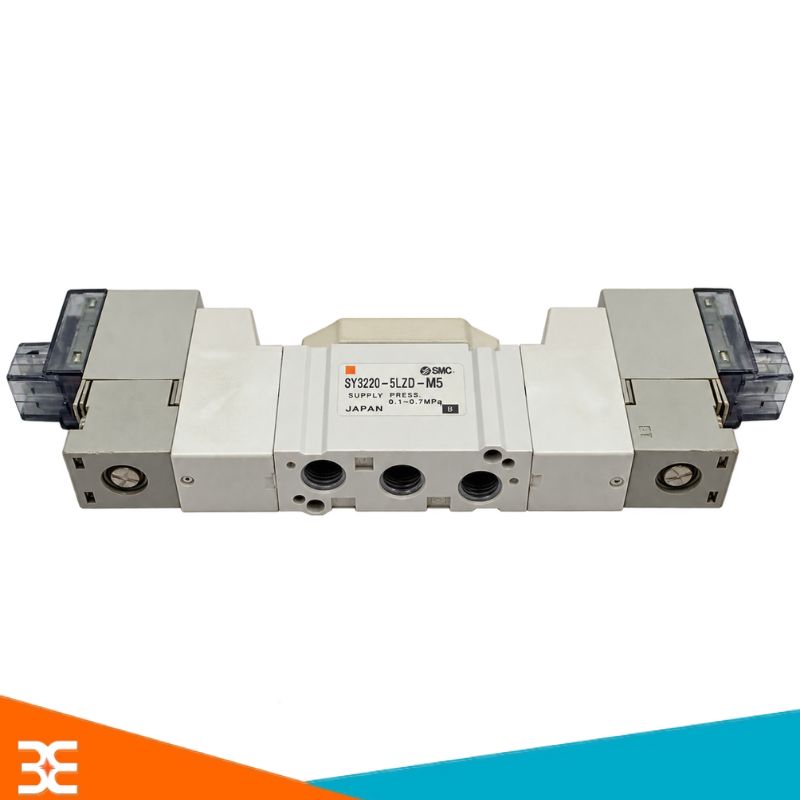

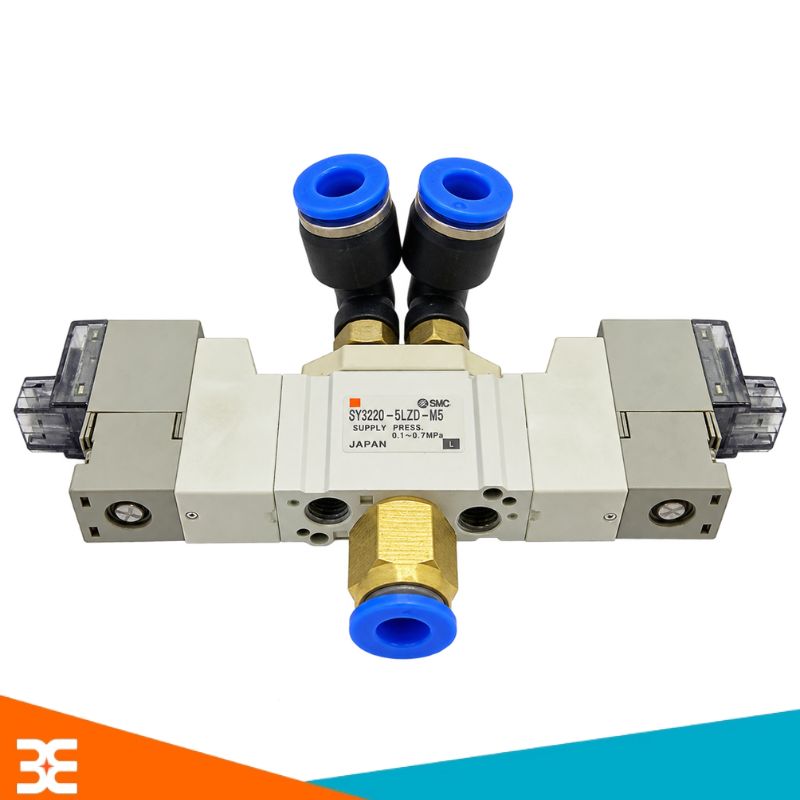

Van điện từ SMC 5/2 SY3220-5LZD-M5 2 coil

Van điện từ SMC SY3220-5LZD-M5 là van điều khiển hướng khí nén thuộc dòng SY3000, có cấu hình 5 cổng, 2 vị trí và hai cuộn điện. Sản phẩm sử dụng nguồn 24VDC, thường được dùng trong các hệ thống điều khiển khí nén.

Thông số kỹ thuật

• Thương hiệu: SMC.
• Mã sản phẩm: SY3220-5LZD-M5.
• Dòng sản phẩm: SY3000.
• Loại thiết bị: Van điện từ điều khiển hướng khí nén.
• Số cổng: 5 cổng.
• Số vị trí: 2 vị trí.
• Kiểu tác động: Hai cuộn điện (Double Solenoid).
• Điện áp định mức: 24VDC.
• Kiểu lắp: Cổng trên thân (Body Ported).
• Kích thước cổng A/B: M5×0.8.
• Kiểu kết nối điện: Giắc chữ L có dây dẫn.
• Chiều dài dây: 300mm.
• Đèn báo và chống xung: Có.
• Thao tác tay: Nhấn–xoay khóa, dạng rãnh.
• Giá đỡ: Không đi kèm theo cấu hình mã chuẩn.
• Áp suất cấp khí: 0,1–0,7 MPa theo nhãn sản phẩm thực tế.

Nguyên lý hoạt động

Van 5/2 có một cổng cấp khí, hai cổng làm việc và hai cổng xả. Khi một cuộn điện được cấp tín hiệu, van chuyển sang vị trí tương ứng để đưa khí nén đến một cổng làm việc và xả khí từ cổng còn lại. Khi cấp tín hiệu cho cuộn điện phía đối diện, van chuyển sang vị trí ngược lại. Cấu hình hai cuộn điện có khả năng duy trì vị trí chuyển mạch sau khi ngắt tín hiệu điều khiển trong điều kiện vận hành phù hợp. Việc đấu nối và điều khiển cần tuân theo sơ đồ của SMC để tránh cấp tín hiệu không đúng cho hai cuộn điện.

Ứng dụng của van điện từ SMC SY3220-5LZD-M5

• Điều khiển xi lanh khí nén tác động kép.
• Sử dụng trong máy đóng gói, máy lắp ráp và dây chuyền tự động hóa.
• Điều khiển cơ cấu kẹp, đẩy, nâng hoặc phân loại sản phẩm bằng khí nén.
• Kết hợp với PLC, relay hoặc bộ điều khiển có ngõ ra phù hợp.
• Lắp đặt trong các hệ thống điều khiển khí nén công nghiệp.

Lưu ý khi lắp đặt và sử dụng

Cần sử dụng đúng nguồn 24VDC và đấu dây theo sơ đồ của phiên bản hai cuộn điện. Kiểm tra áp suất khí cấp, kích thước ren, đầu nối và hướng lắp đặt trước khi vận hành. Không sử dụng van để điều khiển trực tiếp các loại lưu chất khác ngoài phạm vi được nhà sản xuất cho phép.
