Relay Bảo Vệ Điện Áp 3 Pha CHNT XJ3-D Có Điều Chỉnh
Relay Bảo Vệ Điện Áp 3 Pha CHNT XJ3-D được dùng để bảo vệ và giám sát lỗi điện áp của mạch 3 pha, bảo vệ điện áp trong các hệ thống công nghiệp, bảo vệ động cơ không quay ngược, đề phòng thiết bị cháy, hư hỏng do điện áp quá cao hoặc quá thấp. Sử dụng để bảo vệ quá áp, thấp áp, lỗi pha và bảo vệ thứ tự cho pha mạch điện 3 pha điện áp AC. Rơ le bảo vệ điện áp XJ3-D được sản xuất với tính năng và hiệu suất tin cậy thích hợp với nhiều ứng dụng dễ dàng lắp đặt và sử dụng rất tiện lợi.

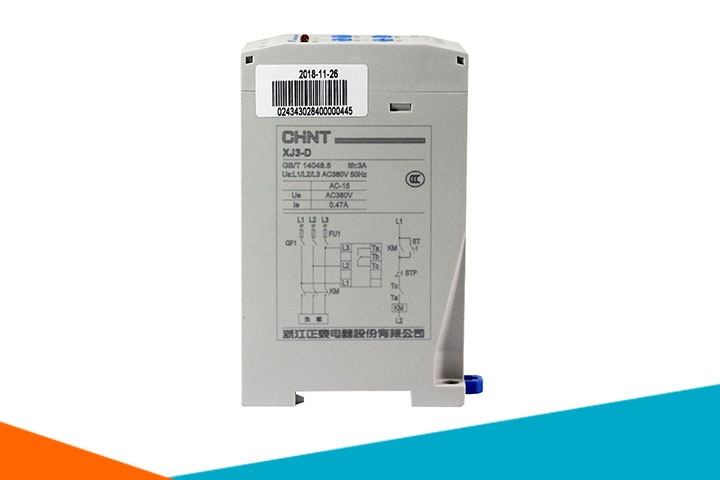

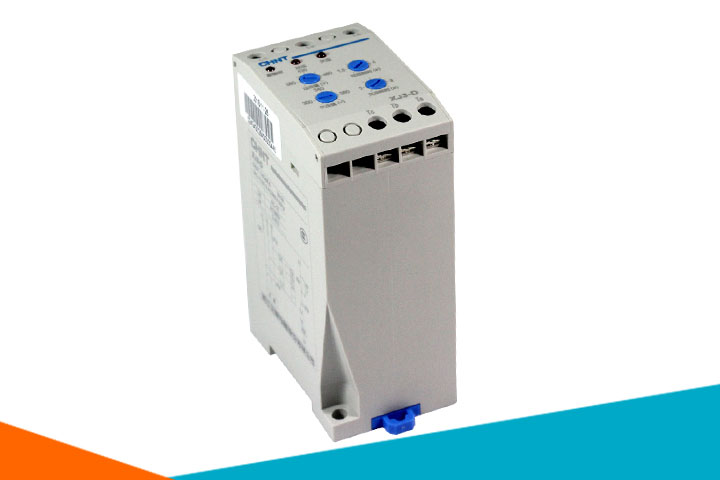

Ảnh tổng quan Relay Bảo Vệ Điện Áp 3 Pha CHNT XJ3-D Có Điều Chỉnh
Thông Số Kỹ Thuật CHNT XJ3-D :
- Model: XJ3-D
- Thương Hiệu: CHNT
- Nguồn: 3 Pha (50Hz) 380VAC
- Bảo vệ quá áp: 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh)
- Bảo vệ thấp áp: 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh)
- Độ chính xác với điện áp: ±5%
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: AC380V 3A
- Công suất tiêu thụ: ≤ 1W
- Độ bền điện: 10⁵ ( không lớn hơn tải định mức)
- Dải Nhiệt độ hoạt động: -5°C~+40°
- Kích thước: 11.3x 4.5x7cm
- Khối lượng: 300g

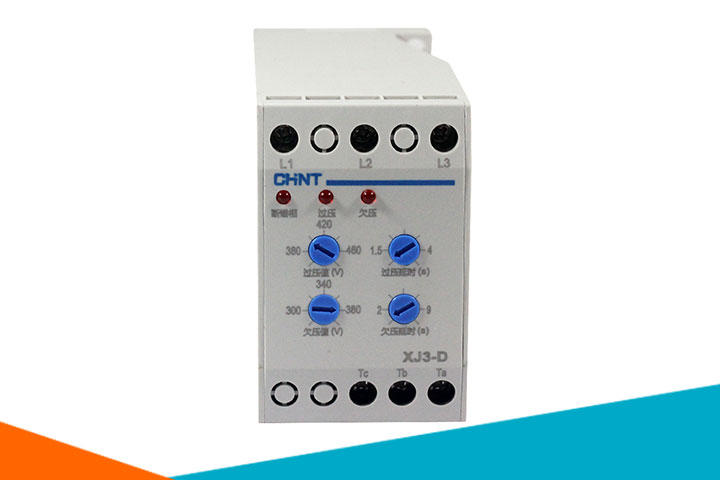

Mặt trước Relay Bảo Vệ Điện Áp 3 Pha XJ3-D
Cách Thức Hoạt Động Relay Bảo Vệ Điện Áp 3 Pha:
- Rơ le bảo vệ điện áp XJ3-D sẽ bắt đầu hoạt động ngay khi được lắp đặt vào mạch điều khiển phù hợp. Khi một trong các pha đầu bị lỗi hoặc bị gián đoạn rơ le XJ3 sẽ lập tức ngắt cặp tín hiệu cấp nguồn điều khiển cho mạch điện. Khi đó mạch điều khiển sẽ ngừng hoạt động để đảm bảo cho các thiết bị phần phụ tải không bị hỏng hóc.
- Khi một trong ba pha cấp nguồn bị thay đổi thứ tự đúng đã được hiệu chỉnh ban đầu sau quá trình bảo trì hệ thống hoặc do thay đổi nguồn cấp, rơ le XJ3-D sẽ thực hiện xác lập trình tự pha và ngắt tín hiệu duy trì mạch điều khiển của hệ thống cung cấp nguồn điện và thực hiên đầy đủ các chức năng bảo vệ thiết bị trong hệ thống.

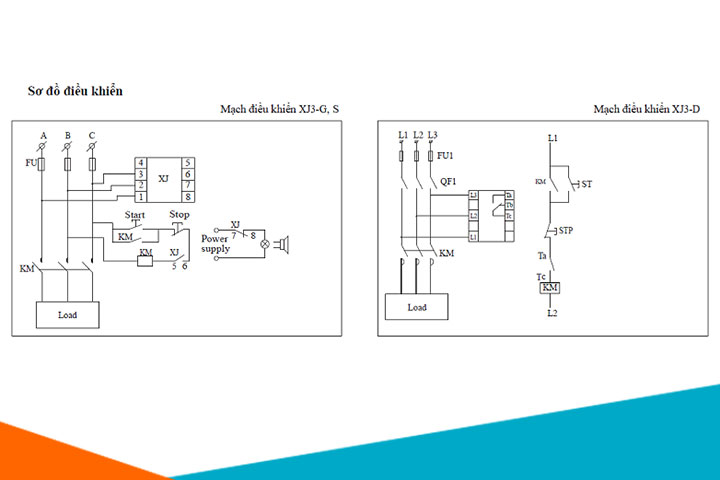

Sơ đồ điều khiển Rơ le XJ3-d
Đặc Điểm Nổi Bật Của Rơ Le Bảo Vệ Điện Áp XJ3-D :
- Dễ dàng điều chỉnh điện áp với thời gian bảo vệ.
- Sản phẩm trải qua khâu kiểm tra kỹ càng của trước khi bán nên đảm bảo rất ít lỗi trong quá trình sử dụng.
- Sản phẩm đạt tiêu chuẩn quốc tế đảm bảo hoạt động ổn định trong môi trường công nghiệp.

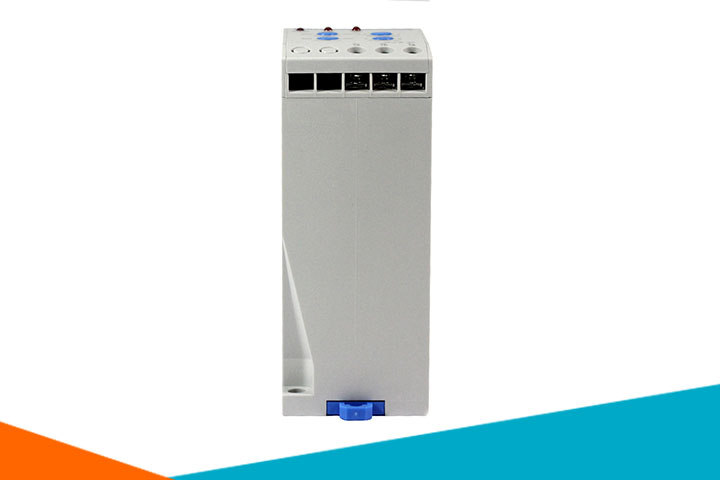

Relay Bảo Vệ Điện Áp 3 Pha CHNT
Ứng Dụng Của XJ3-D:
-
-
Dùng bảo vệ điện áp trong xây dựng, điện dân dụng và hệ thống điện công nghiệp, ...
-
Dùng bảo vệ động cơ ...

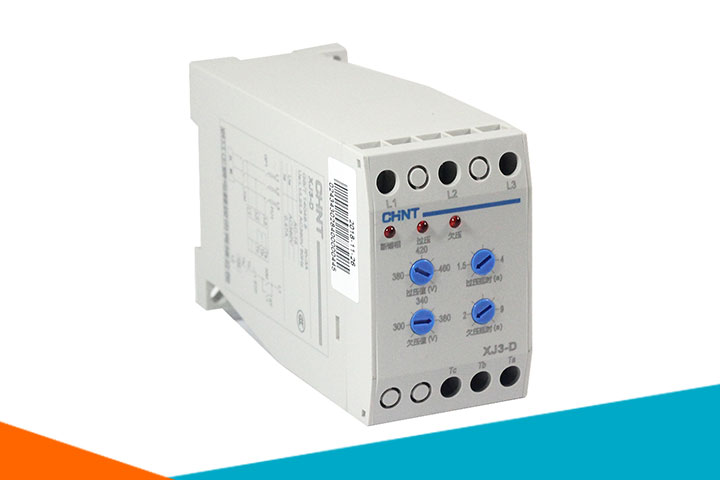

Relay Bảo Vệ Điện Áp 3 Pha Bảo vệ quá áp, thấp áp...
Relay Bảo Vệ Điện Áp 3 Pha XJ3-D được ứng dụng rộng rãi
