[PIC] Truyền nhận âm thanh không dây sử led hồng ngoại

Đăng bởi Diễn vào lúc 04/08/2020

[PIC] Truyền nhận âm thanh không dây sử led hồng ngoại


[PIC] hay còn gọi là vi điều khiển PIC. PIC sử dụng tập lệnh RISC,với dòng PIC low-end (độ dài mã lệnh 12 bit, ví dụ: PIC12Cxxx) và mid-range (độ dài mã lệnh 14 bit, ví dụ: PIC16Fxxxx), tập lệnh bao gồm khoảng 35 lệnh, và 70 lệnh đối với các dòng PIC high-end (độ dài mã lệnh 16 bit, ví dụ: PIC18Fxxxx). Ngày nay, [PIC] có rất nhiều ứng dụng khác nhau phục vụ công việc học tập, làm việc và nghiên cứu.

Sau đây, chúng tôi sẽ giới thiệu cho bạn một sản phẩm của Công Ty CP Linh Kiện Điện Tử 3M do các bạn trong đội ngũ kĩ thuật trực tiếp nghiên cứu và chế tạo: Vi điều khiển [PIC] truyền nhân âm thanh không dây sử dụng led hồng ngoại.

Nguyên lí hoạt động truyền nhận âm thanh không dây:

[PIC] Truyền nhận âm thanh không dây sử led hồng ngoại hoạt động dựa trên nguyên lí thu phát tín hiệu không dây.

  • Mạch phát: Sử dụng PIC18F4550, đọc tín hiệu từ jack Audio, sau đó phát chuyển sang tín hiệu điện và truyền qua led phát phát hồng ngoại.



PIC-truyền-nhận-âm-thanh-không-dây-sử-dụng-led-hồng-ngoại

Mạch Phát Truyền Nhận Âm Thanh Không Dây Sử Dụng Led Hồng Ngoại



  • Mạch thu: Sử dụng IC khuếch đại TDA2822 tín hiệu thu từ led thu hồng ngoại và ra loa.

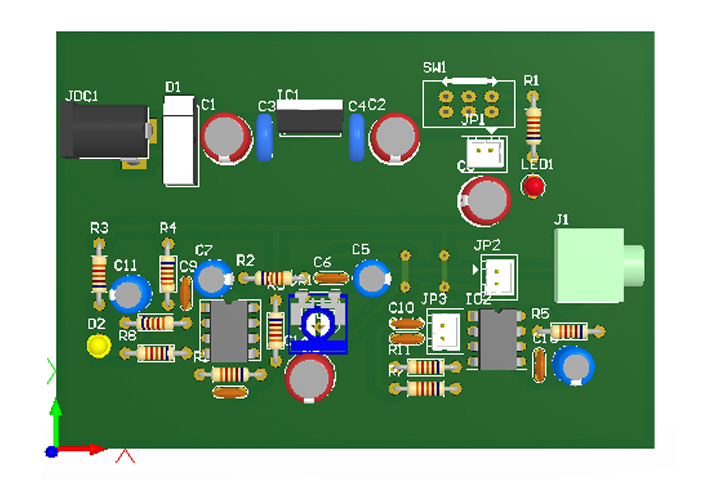

PIC-truyền-nhận-âm-thanh-không-dây-sử-dụng-led-hồng-ngoại

Mạch Thu Của PIC Truyền Nhận Âm Thanh Không Dây Sử dụng Led Hồng Ngoại

Thông Số Kĩ Thuật:

  • PIC18F4550-I/P DIP-40
    • Kích thước bộ nhớ: 32KB (16Kx16)
    • Loại bộ nhớ chương trình: Flash
    • Kích thước EEPROM: 256x8
    • Dung lượng Ram: 2Kx8
    • Sử dụng điện áp: 4.2 V ~ 5.5 V
    • Nhiệt độ hoạt dộng: -40°C ~ 85°C

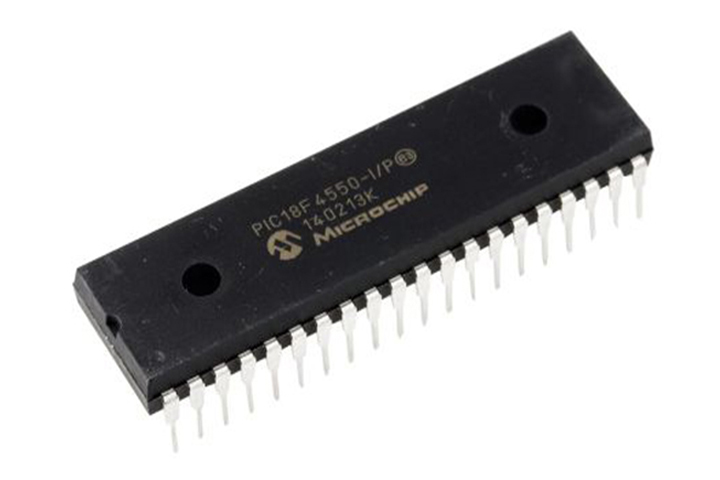

PIC-truyền-nhận-âm-thanh-không-dây-sử-dụng-led-hồng-ngoại

PIC18F4550-I/P DIP-40

  • Led hồng ngoại:
    • Kích thước: phi 5
    • Điện áp hoạt động: 1.2 - 2v
    • Dòng: 10- 20mA

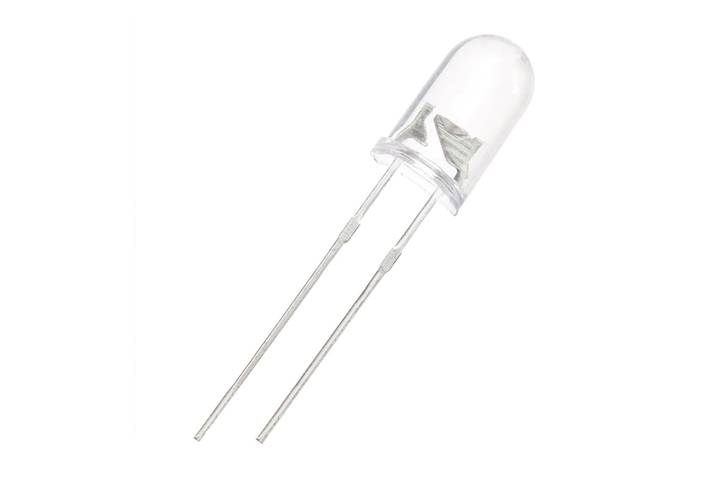

PIC-truyền-nhận-âm-thanh-không-dây-sử-dụng-led-hồng-ngoại

Led Hồng Ngoại Phi 5

  • Jack Audio:

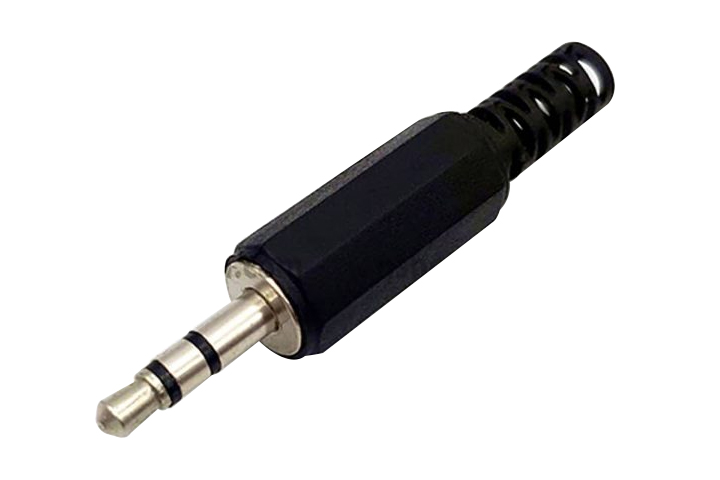

PIC-truyền-nhận-âm-thanh-không-dây-sử-dụng-led-hồng-ngoại

Jack Audio

Hi vọng bộ [PIC] truyền nhận âm thanh không dây sử dụng led hồng ngoại của chúng tôi sẽ giúp ích cho bạn trong quá trình học tập và làm việc. Nếu như bạn có nhu cầu làm đồ án, hỗ trợ làm đồ án, hỗ trợ kĩ thuật, hãy để lại lời nhắn phía dưới bài viết hoặc liên hệ theo:

  • Email: kithuat.lk3M@gmail.com
  • SĐT: 0969 477 417
  • Địa chỉ: Số 28, Ngõ 106, đường Lê Thanh Nghị, Quận Hai Bà Trưng, Hà Nội
