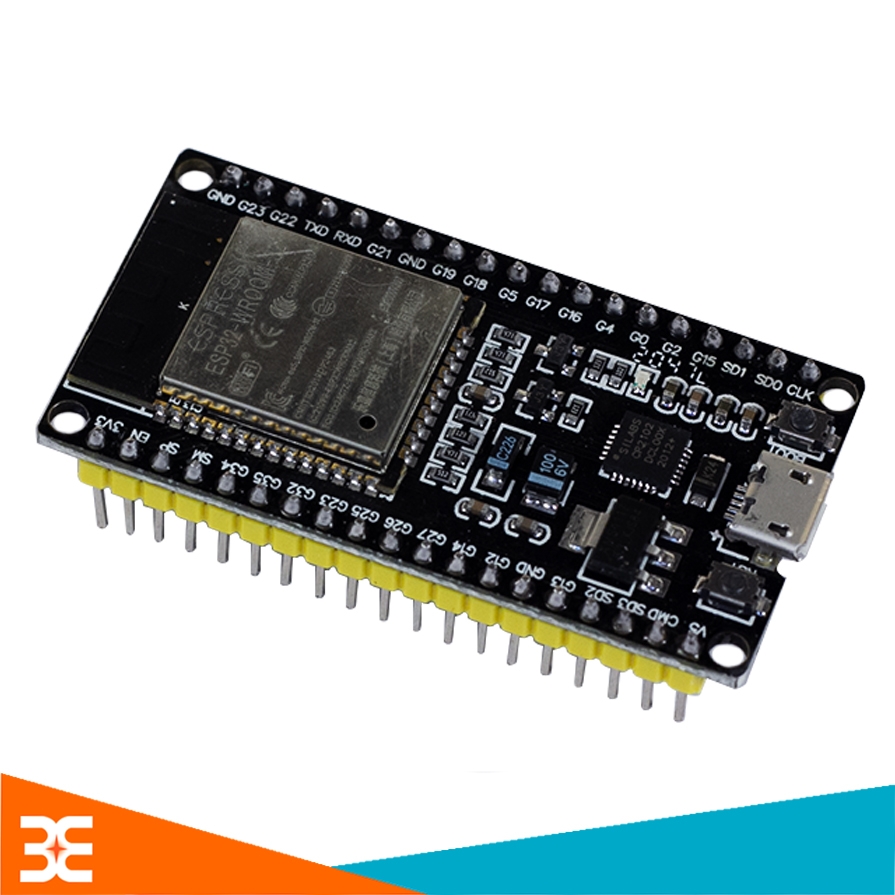

Module Wifi BLE ESP32 Node MCU LuaNode32 CP2102

Module Wifi BLE ESP32 Node MCU LuaNode32 CP2102

Với những bạn thích thiết kế hệ thống điện tử, đặc biệt là hệ thống IoT thông minh thì đều biết đến ESP32.  Module ESP32 là dòng module wifi phiên bản mới nhất của hãng Espressif, các phiên bản cũ có tên là ESP    . Với nhiều cải tiến về cả tính năng lẫn tốc độ xử lí, ESP32 wifi trở thành nên thông dụng trong các hệ thống IoT dù mới chỉ ra mắt vào đầu năm 2016.

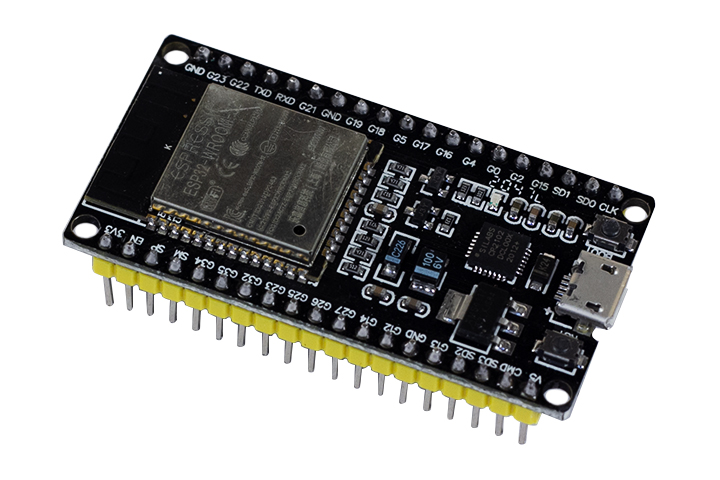

Module Wifi BLE ESP32 Node MCU LuaNode32 CP2102

Thông số kĩ thuật của ESP32:

• Về vi xử lí: Xtensa lõi kép 32-bit LX6, tốc độ hoạt động là 240MHz
• Bộ nhớ (SRAM): 512 KB
• Kết nối không dây:
  • Chuẩn Wifi 802. 11 b/g/n
  • Bluetooth ( v4.2 BR/EDR và BLE)
• Các ngoại vi:
  • 18 kênh ADC 12-bit.
  • 2 kênh DAC 8-bit.
  • 10 chân có cảm ứng chạm.
  • Chuẩn giao giao tiếp không đồng bộ: SPI, I2C, I2S.
  • Chuẩn giao tiếp không đồng bộ: UART.
  • PWM.
  • CAN bus 2.0.
  • ….

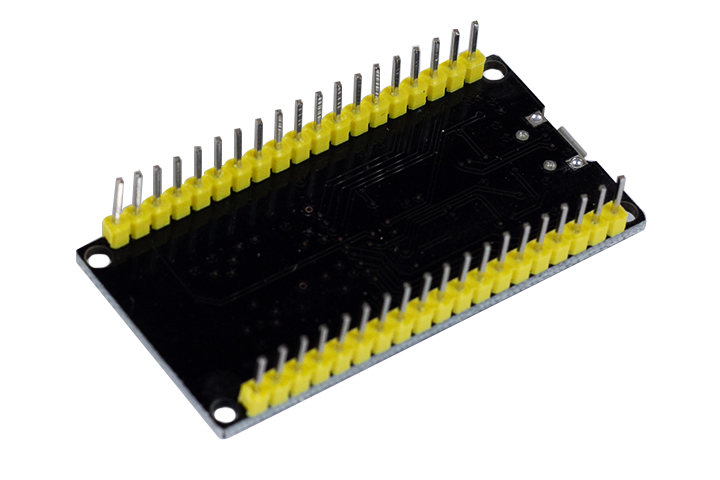

Mặt Sau Của Module Wifi BLE ESP32 Node MCU LuaNode32 CP2102

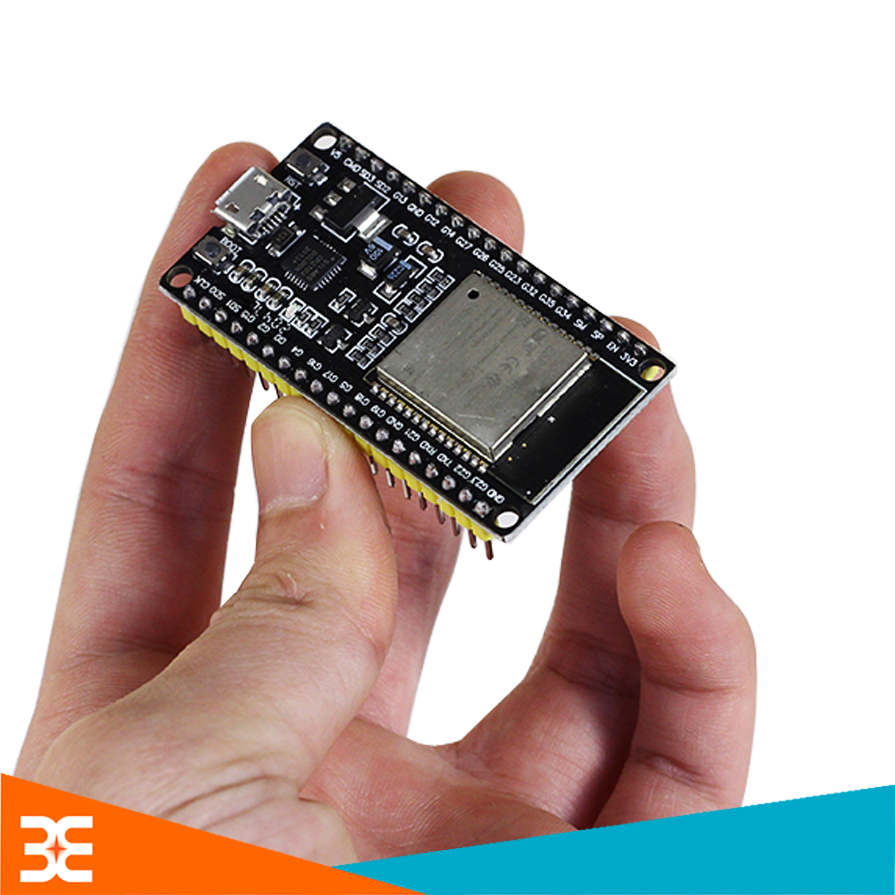

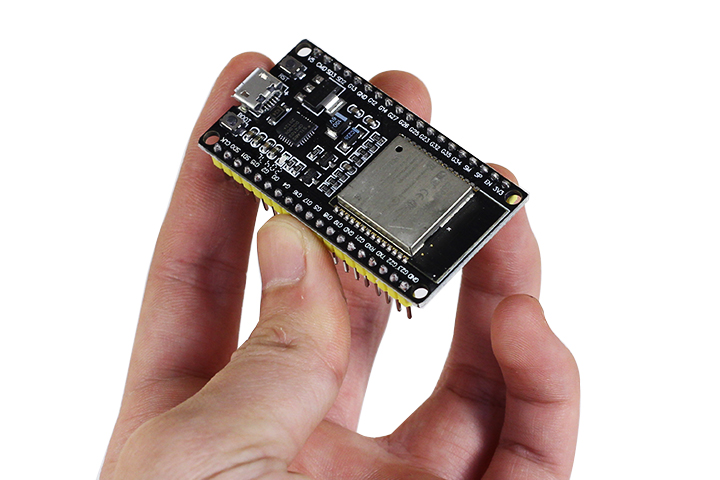

​​​​​​​Hình Ảnh Thực Tế Của Module Wifi BLE ESP32 Node MCU LuaNode32 CP2102

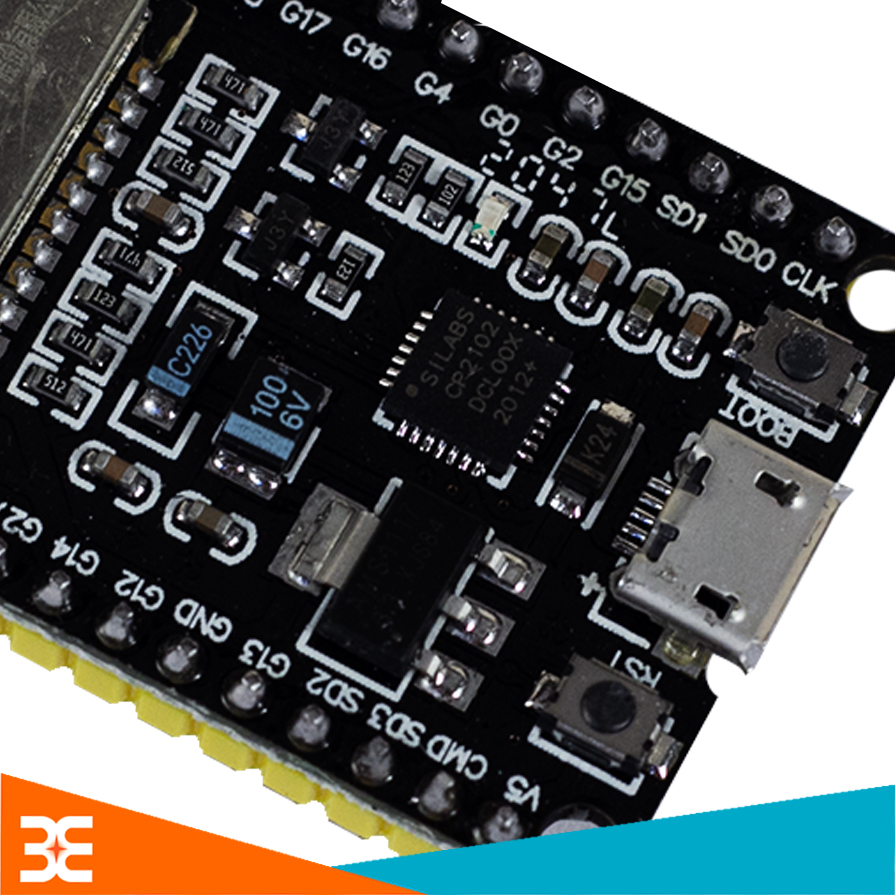

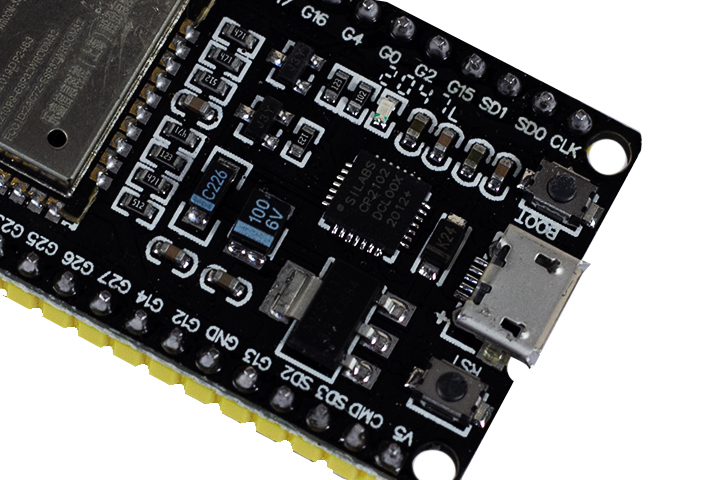

​​​​​​Chi Tiết Của ​Module Wifi BLE ESP32 Node MCU LuaNode32 CP2102

ESP32 wifi ra mắt với nhiều tính năng nổi bật:

Kết hợp cả WiFi và Bluetooth chip trên cùng 1 Board phát triển. Nhờ đó, ESP32 có thể vừa có thể phát tín hiệu điều khiển vừa có thể nhận tín hiệu điều khiển từ thiết bị khác thông qua Wifi và Bluetooth.

Tối ưu hóa trong việc tiêu thụ năng lượng: ESP32 được thiết kế để phù hợp với các thiết bị di động, các thiết bị và ứng dụng IoT.

Được tích hợp bên trong các cảm biến như cảm biến nhiệt, bản biến Hall và cảm ứng chạm.

Với các dòng ESP8266 đã rất tuyệt vời với nhiều tính năng và giá thành rẻ thì ESP32 còn hơn thế nữa, dưới đây là bảng so sánh giữa 2 dòng module:

Hướng dẫn sử dụng ESP32 module

Trước khi ứng dụng ESP32 module trong các hệ thống thông minh, bạn cần phải cài đặt môi trường phát triển cho nó. ESP32 có nhiều phần mềm và ngôn ngữ khác nhau để lập trình, nhưng để đơn giản, mình sẽ chọn Arduino IDE để lập trình cho ESP32 cho Windowsn ( Nếu không, bạn có thể vào LINK này)

B1: Tải và cài đặt các phần mềm sau:

Arduino IDE (phiên bản mới nhất) trên https://www.arduino.cc/

Phần mềm Git trên git-scm.com

B2: Bật phần mềm Git và thực hiện các bước sau:

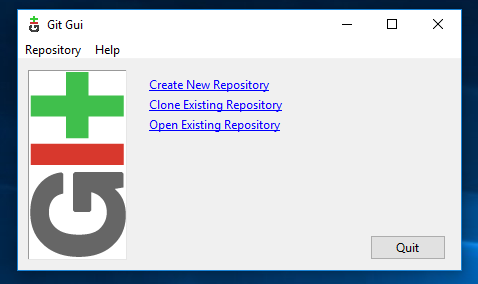

Chọn mục  “Clone Existing Repository”.

Chọn nguồn và nơi lưu:

Đầu tiên vào Arduino IDE mới tải: File -> Reference. Tại đây, bạn chú ý tới LINK  tại mục "Sketchbook location” .

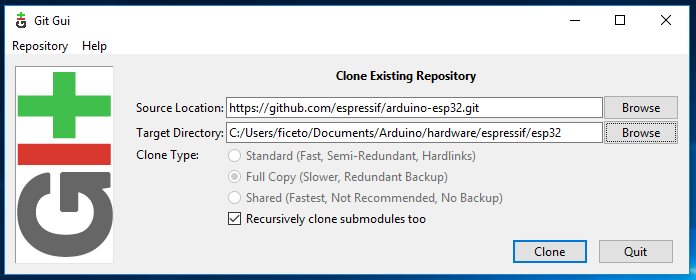

Quay lại Git: Điền đường Link như hình

Source Location: https://github.com/espressif/arduino-esp32.git

Target Directory: [ARDUINO_SKETCHBOOK_DIR]/hardware/espressif/esp32

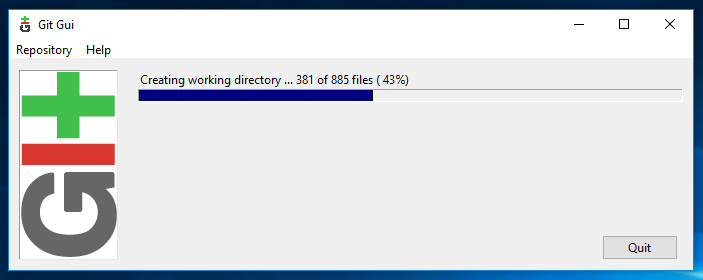

Chọn Clone

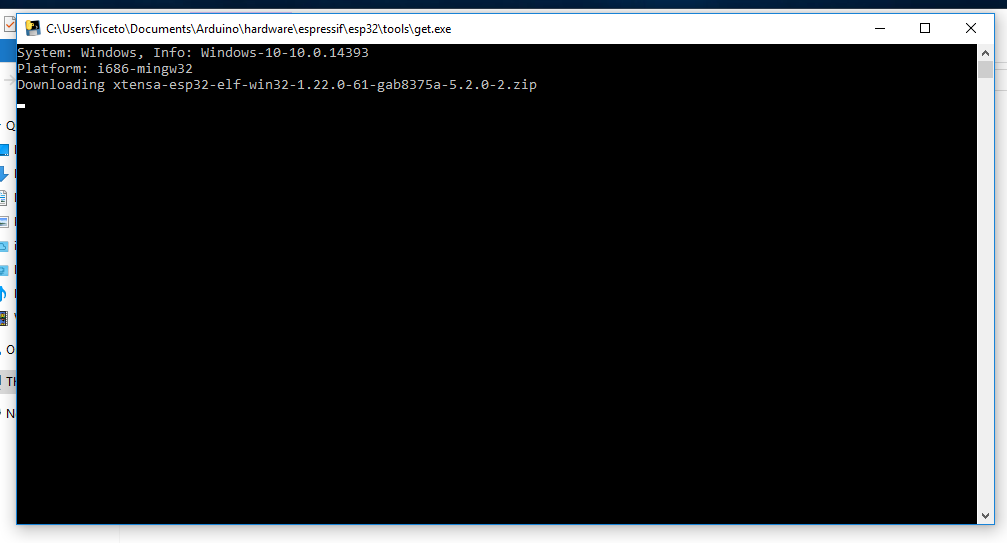

Bây giờ vào địa chỉ sau trong máy tính: [ARDUINO_SKETCHBOOK_DIR]/hardware/espressif/esp32/tools và nháy đúp vào get.exe bạn sẽ thấy như hình sau:

Sau khi get.exe đã xong, bạn sẽ thu được kết quả như hình sau:

B4: Cắm ESP32 vào máy và bật Arduino IDE.

B5: Chọn ESP32 module trong mục Tools -> Board menu.

B6: Chọn cổng COM tương ứng của ESP32.

B7: Chọn 1 ví dụ để biên dịch và nạp vào ESP32. Ở đây, mình chọn Examples -> Wifi -> ScanNetworks.

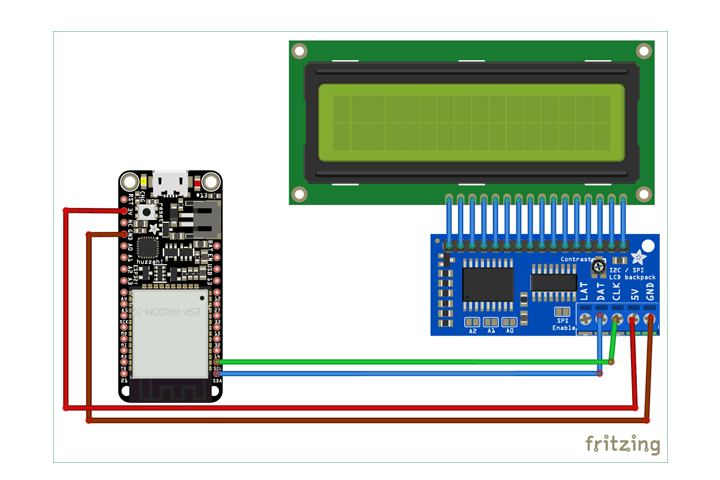

Project kết nối ESP32 với LCD1602 I2C

• Code & link tham khảo: https://circuitdigest.com/microcontroller-projects/interfacing-16x2-lcd-with-esp32-using-i2c
