Module Thu Phát Hông Ngoại V2 (TCRT5000)

Module Thu Phát Hông Ngoại V2 (TCRT5000)

Module thu phát hồng ngoại V2 giúp phát hiện chướng ngại vật, phát hiện màu đen trắng một cách dễ dàng, lấy dữ liệu xung quanh, phát hiện vật cản, phát hiện dòng,...

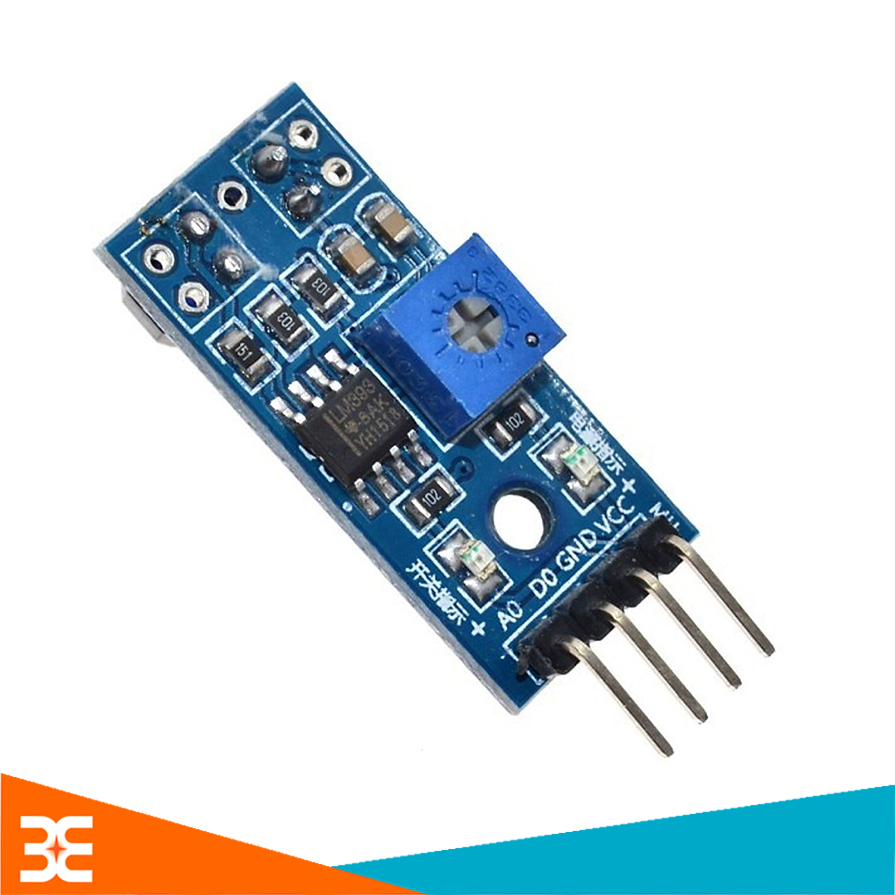

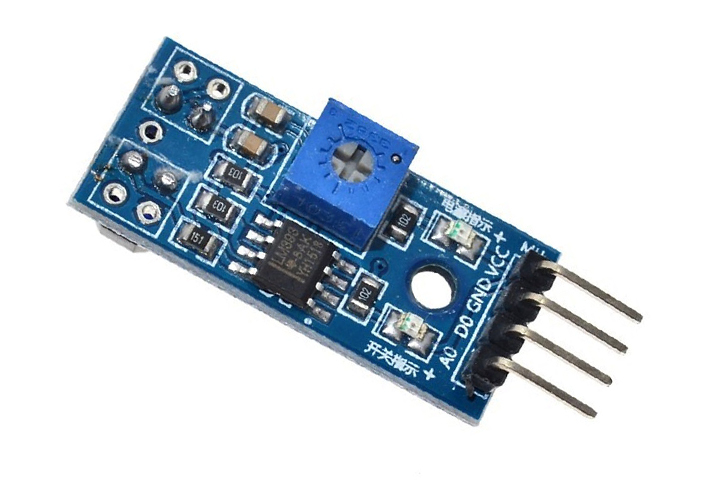

Module Thu Phát Hồng Ngoại V2

Thông số kĩ thuật:

• Sử dụng một cảm biến hồng ngoại phản xạ TCRT5000
• Khoảng cách phát hiện: 1mm ~ 25mm
• Các tín hiệu đầu ra ổn định và có dòng < 15mA.
•  Với độ chính xác cao và điều chỉnh dễ dàng
• Điện áp làm việc: 3.3V-5V
• Đầu ra: đầu ra chuyển mạch kỹ thuật số (0 và 1)
• Có lỗ bu lông cố định cho việc cài đặt dễ dàng
•  PCB có kích thước: 3.2cm x 1.4cm
• Sử dụng điện áp so sánh LM393.

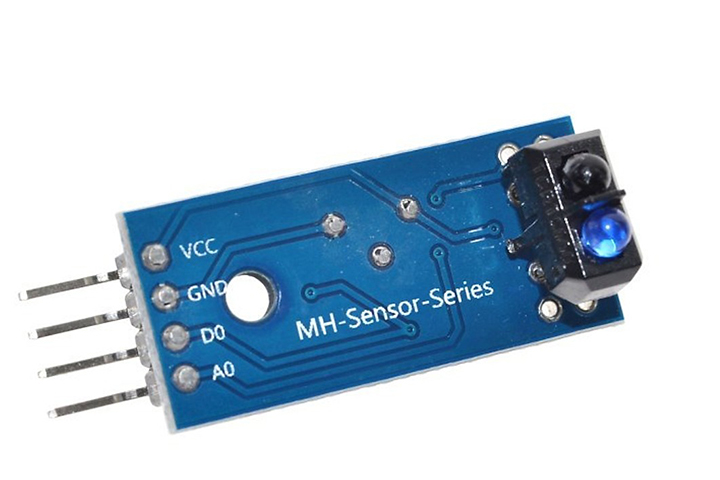

Mặt Sau Module Thu Phát Hồng Ngoại V2


Các tính năng Module Thu Phát Hông Ngoại V2 (TCRT5000):

• TCRT5000 cảm biến hồng ngoại liên tục phát ra ánh sáng hồng ngoại đi ốt phát quang, khi các tia hồng ngoại phát ra không phản xạ hoặc phản xạ trở lại nhưng cường độ là không đủ lớn, các phototransistor đã ở trong trạng thái tắt, sau đó đầu ra của module là cao, cho thấy diode đã được trong tình trạng tắt, khi các đối tượng hiện tại phát hiện trong phạm vi phát hiện, tia hồng ngoại được phản xạ trở lại và đủ lớn, phototransistor bão hòa, sau đó đầu ra của module là thấp, chỉ số LED sáng.

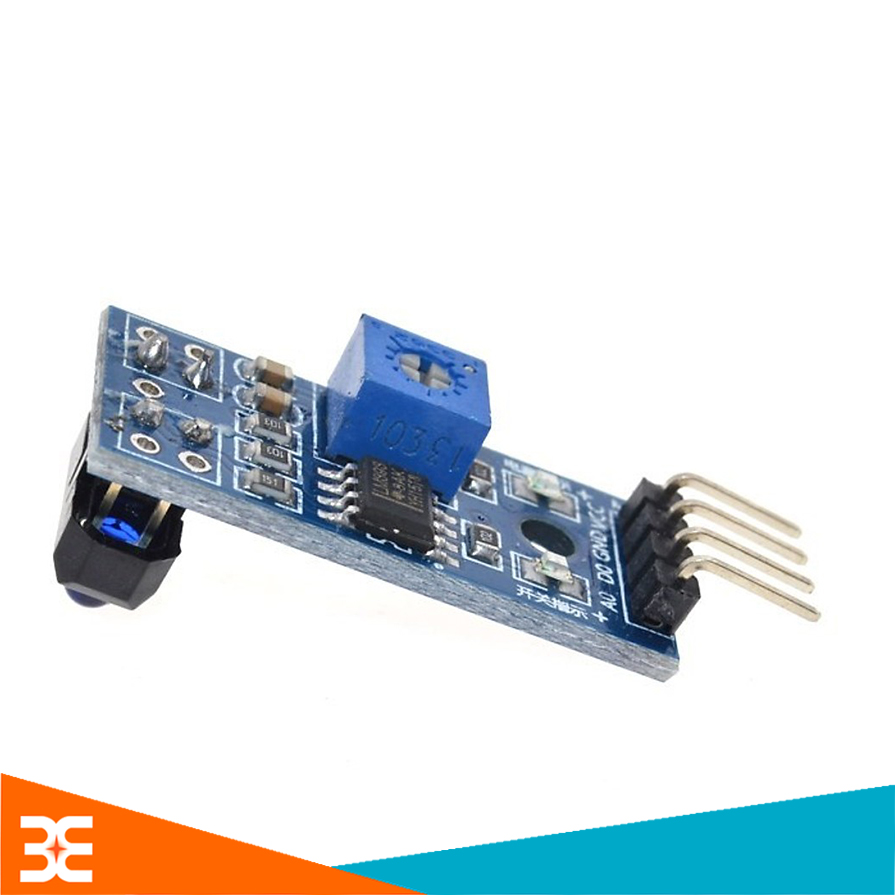

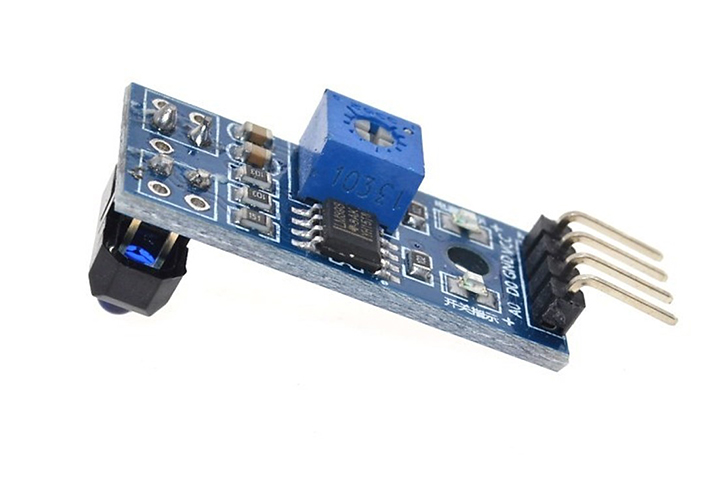

Mặt Bên Module Thu Phát Hồng Ngoại V2
