Module Điều Khiển Động Cơ NE555



Tạo Xung NE555





Giới thiệu về mạch tạo xung vuông NE555 :



  •               IC 555 là ic khá quen thuộc và được sử dụng phổ biến trong cách mạch điện tử, tao xung vuông, tạo dao động…
  •              IC 555 có rất nhiều ứng dụng trong thực tế, mạch điều khiển động cơ, mạch nháy, mạch trễ, …
  •              Các bạn có thể tìm hiểu thêm về ic 555 tại datasheet.

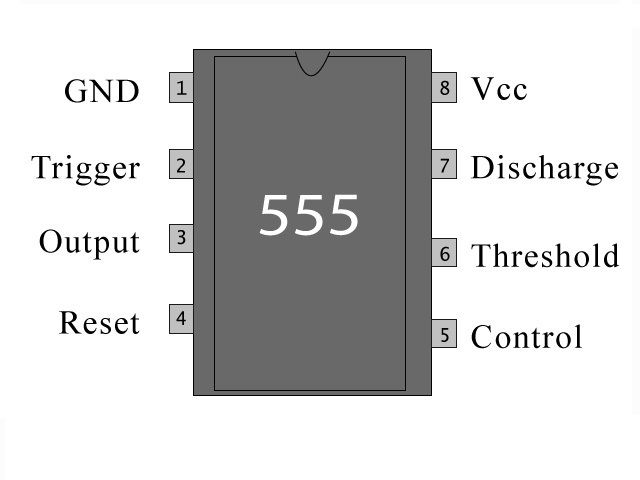

 MODULE NE555

Thông số kĩ thuật và nguyên lý Module NE555 :

         Thông số kĩ thuật :

  •                       Điện áp hoạt động: 3V-15V
  •                      Kích thước PCB: 3cm * 2cm
  •                      IC : NE555
  •                      VCC: 3V-15V
  •                      GND: 0V
  •                      Out: Xung ra tín hiệu số (0 và 1)
  •                      Led hiển thị tần số
  •

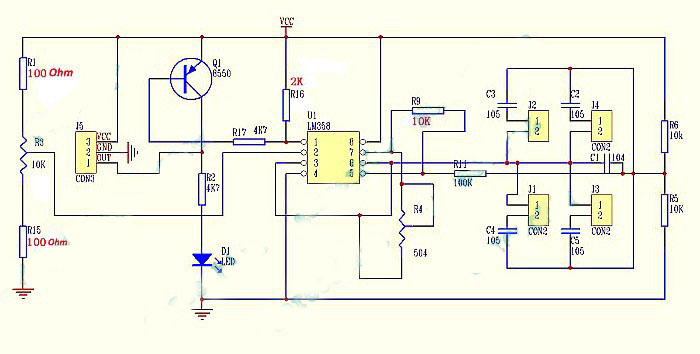

Sơ đồ nguyên lí và mô tả

so do nguyen ly Tạo Xung NE555

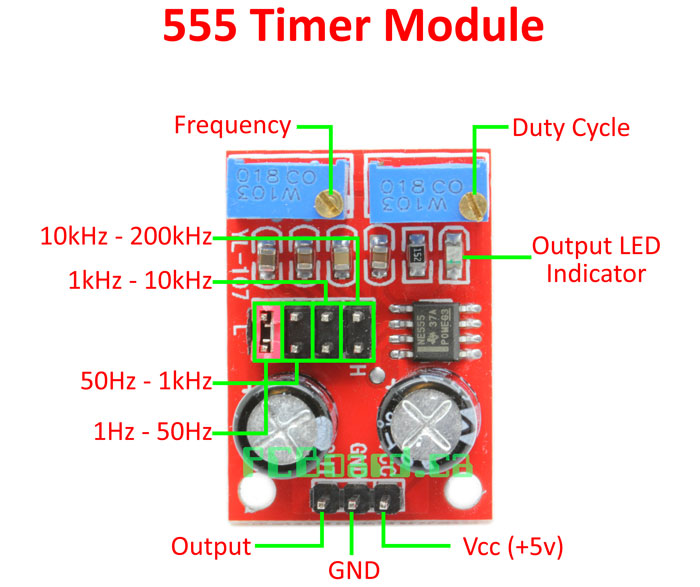

MODULE Tạo Xung NE555

  •                                  Jump 1 : Chọn tần số 1Hz đến 50Hz
  •                                Jump2 : Chọn tần số 50Hz đến 1kHz
  •                                Jump3 : Chọn tần số 1kHz đến 10kHz
  •                                Jump4 : Chọn tần số 10kHz đến 200kHz
  •                                Biến trở trái chỉnh tần số, biến trở phải chỉnh chu kì
  •                                Led báo cùng tần số với chân out.



Ứng dụng mạch điều chỉnh độ rộng xung ne555

  Các mạch đèn nháy, mạch trễ, điều khiển động cơ DC



 Hướng dẫn : Ráp mạch điều tốc động cơ DC

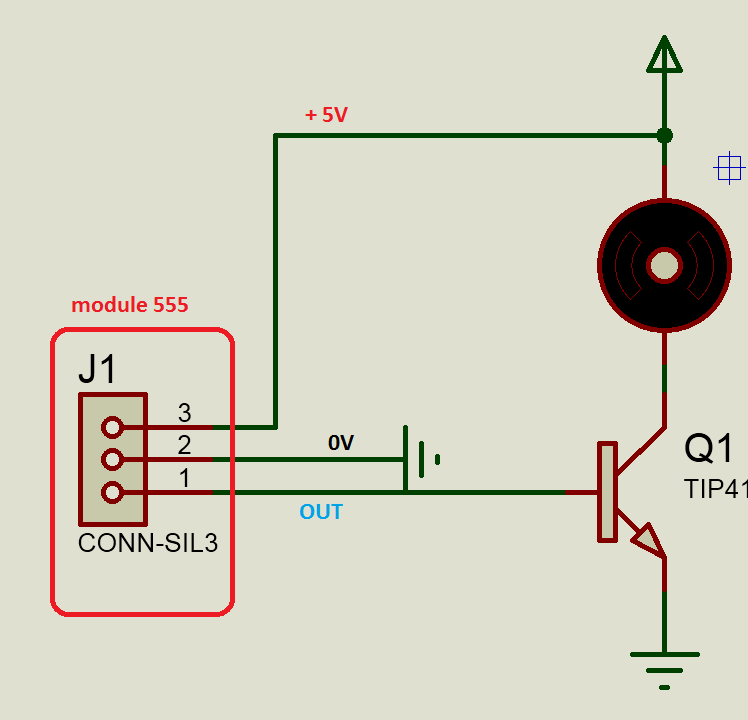

                                                                                                           Sơ đồ kết nối

MODULE Tạo Xung NE555



               Nguyên lí hoạt đông:

                      Bằng cách điều chỉnh các biến trở tần số và chu kì, module 555 sẽ đưa ra các xung tương ứng để moto quay.
