Module Phát Xung Vuông In 3V3-12VDC / OUT 5V

Đánh giá sản phẩm
59.000₫ 100.000₫
Mã sản phẩm: K8A1-3
  • Mạch điều chỉnh xung vuông đầu ra bằng cách thay đổi vị trí các Jump trên module vô cùng dễ dàng ( có hướng dẫn )

  • Xung đầu ra có thể được điều chỉnh linh hoạt qua 2 biến trở vi chỉnh

  • Mạch nhỏ gọn, dễ sử dụng

Module Phát Xung Vuông In 3V3-12VDC / OUT 5V

module-phát-xung-vuông-in

Module Phát Xung Vuông In





Giới thiệu sản phẩm Module Phát Xung Vuông In 3V3-12VDC / OUT 5V:

  • Mạch điều chỉnh xung vuông đầu ra bằng cách thay đổi vị trí các Jump trên module vô cùng dễ dàng ( có hướng dẫn )

  • Xung đầu ra có thể được điều chỉnh linh hoạt qua 2 biến trở vi chỉnh

module-phát-xung-vuông-in

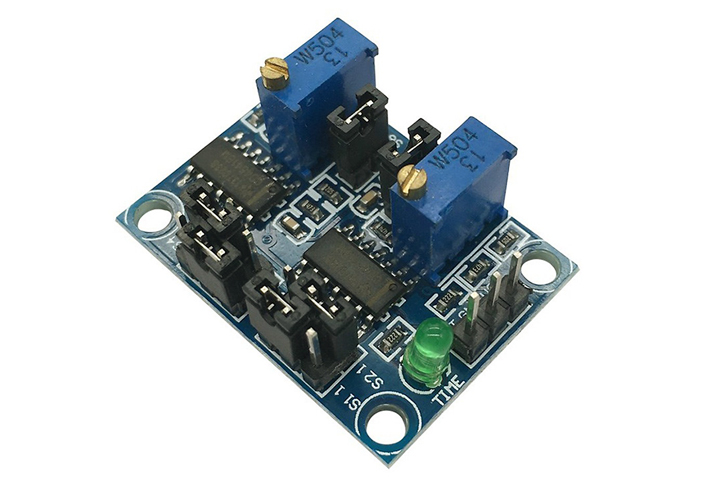

Chi tiết Module Phát Xung Vuông In

Thông số kĩ thuật của Module Phát Xung Vuông In 3V3-12VDC / OUT 5V:

  • Điện áp đầu vào : 3.3 - 12VDC

  • Dòng điện đầu vào: ≥ 100mA

  • Dòng điện ngõ ra: 15mA ( 5V) - 35mA(12V)

  • Kích thước:  3.3cm x 2.4cm

  • Kết nối :

    • Vcc:  3.3VDC  đến 12VDC

    • GND: nối với GND của nguồn

    • OUT: đầu ra PWM độ lớn 5V có thể điều chỉnh

module-phát-xung-vuông-in

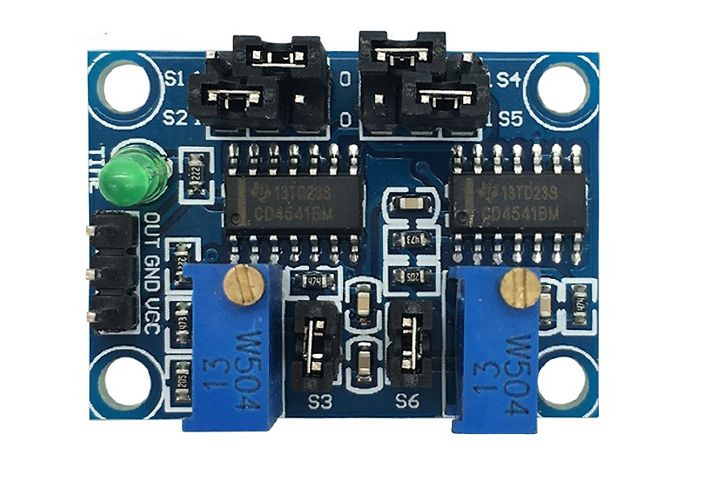

                                    Hình ảnh: Sơ đồ đấu nối và chức năng các chân module phát xung, cần lưu ý các Jump kết nối


Hướng dẫn sử dụng Module Phát Xung:





module-phát-xung-vuông-in

Bảng Hướng Dẫn Module Phát Xung Vuông In


  • Dưới đây là bảng hướng dẫn cách cài đặt độ rộng xung đầu ra của module


module-phát-xung-vuông-in

module-phát-xung-vuông-in

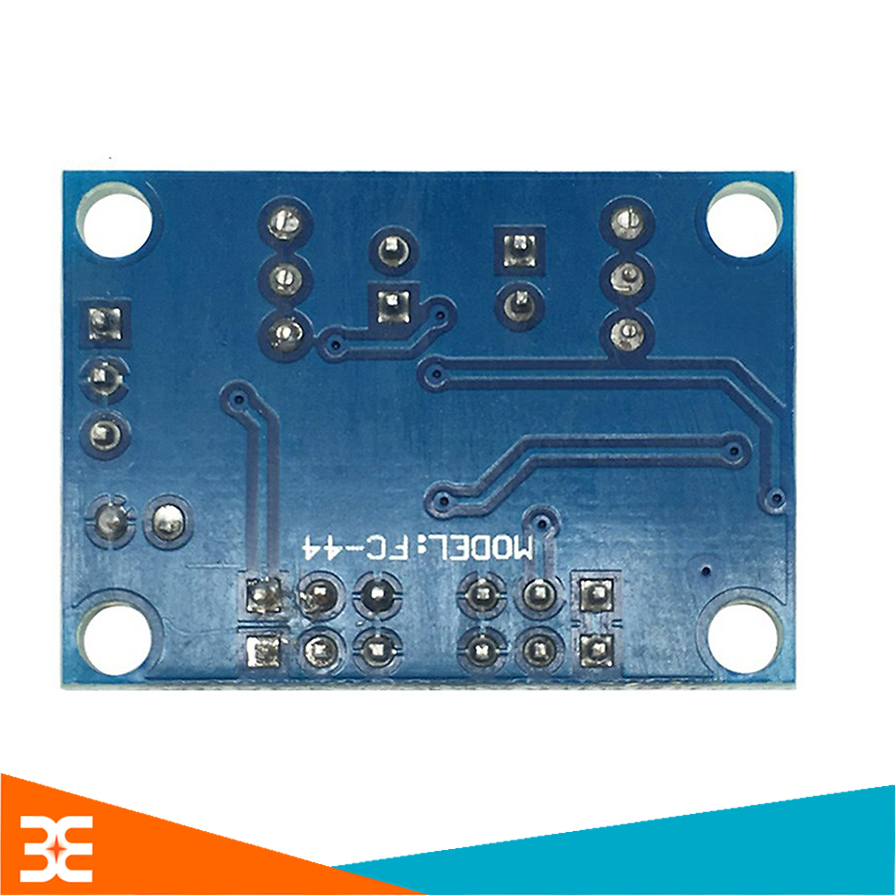

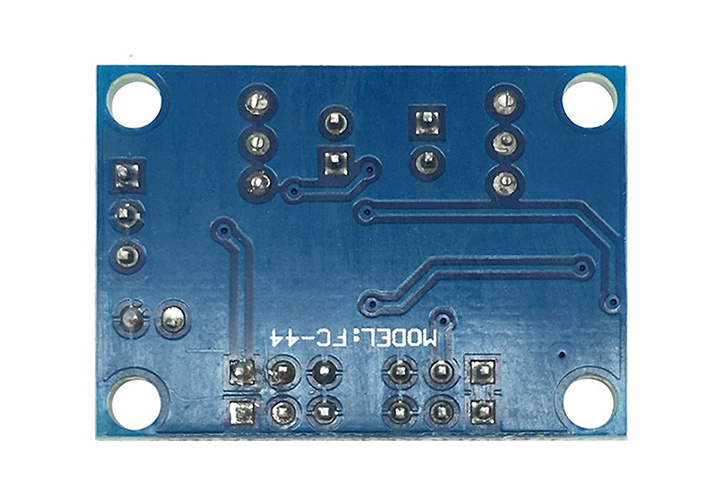

Mặt Sau Module Phát Xung Vuông In


  • Với việc cắm jump ở S1 đến S6 ta sẽ thiết lập khoảng rộng cho TON và TOFF  , đồng thời dùng 2 biến trở để điều chỉnh chính xác khoảng rộng của TON và TOFF


    • VD: Ta muốn xung đầu ra  có TON = 10s và TOFF = 5s


      • Để TON = 10s thì S1 = 0 , S2 = 1, S3 ON . Khi đó, TON ∈ [ 1.5s ; 14.5s]  , để đạt 10s chuẩn xác ta sẽ điều chỉnh biến trở tương ứng như trên hình vẽ

        • Để TOFF = 5s  thì S4 = 0 , S5 = 1 , S6 ON. Khi đó, TOFF ∈ [ 1.5s ; 14.5s]  , để đạt 5s chuẩn xác ta sẽ làm giống như trên, điều chỉnh biến trở còn lại

          ⇒ Vặn biến trở theo chiều kim đồng hồ thì tăng độ rộng của TON và TOFF và ngược lại

          ⇒  Đây là ví dụ , bạn có thể điều chỉnh xung đầu ra theo ý muốn 1 cách dễ dàng qua bảng hướng dẫn trên
