Module Phát Nhạc Chuông Cửa HS088

Module phát nhạc chuông cửa HS088

Module Phát Nhạc Chuông Cửa HS088

Thông Số Kĩ Thuật:

• Hàn tranzitor C1815 vào 3 chân B C E như hình trên.
• Hàn Loa: hàn đầu dương của loa vào phần dấu (+) trên hình, hàn đầu âm của loa vào phần dấu (-).
• Điện áp hoạt động moduel phát nhạc chuông cửa H088: 3 - 5VDC:
• Đầu dương nguồn nối vào dấu (+), đầu âm nối vào phần chữ E trên hình.
• Cần thêm 1 nút nhấn: 1 đầu nút nhần nối với phần (+), đầu kia nối với phần chữ A trên hình.

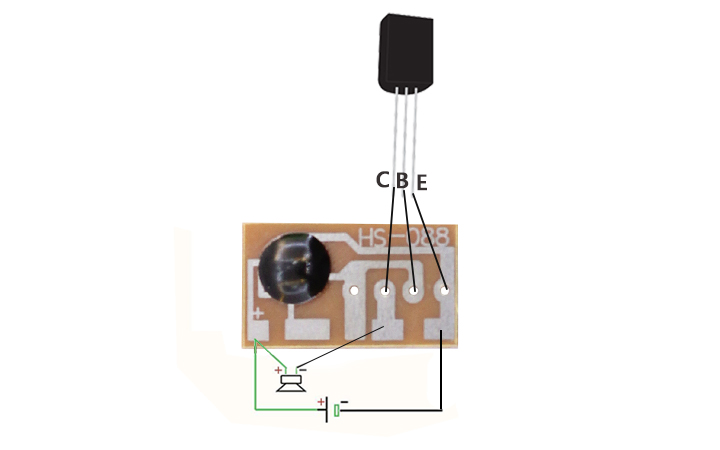

Sơ đồ Module HS088

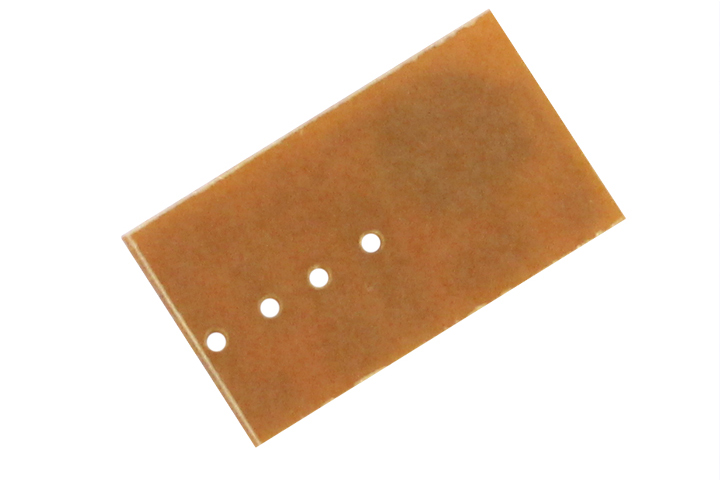

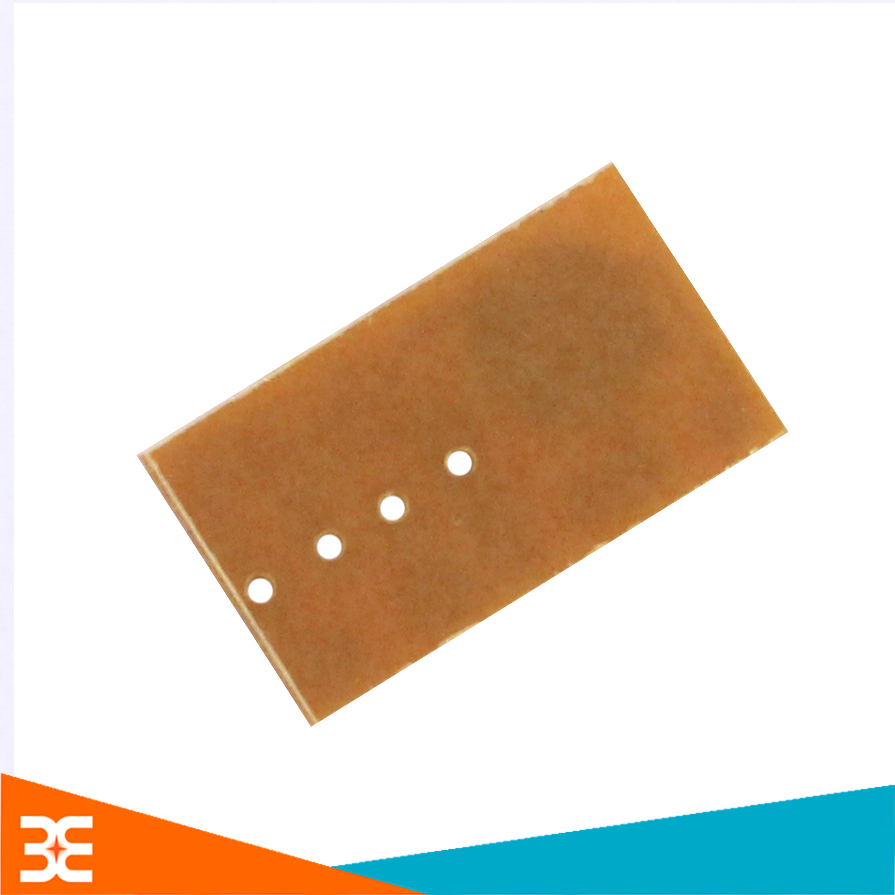

Mặt Sau  Module Phát Nhạc Chuông Cửa HS088

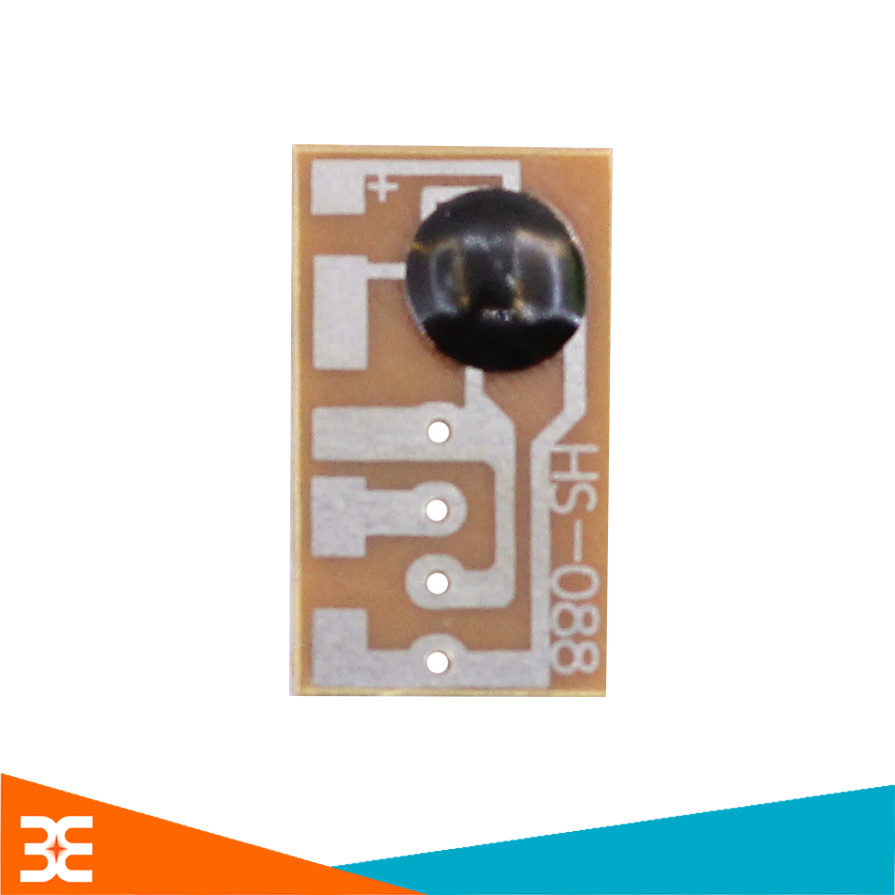

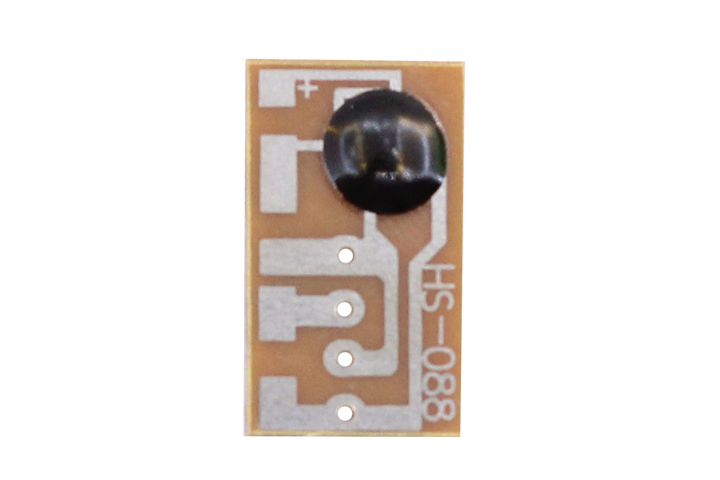

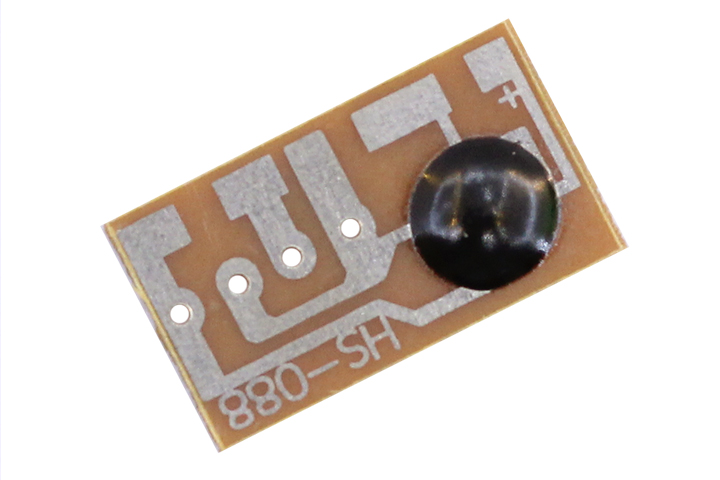

Chi Tiết Module Phát Nhạc Chuông Cửa HS088
