Module IoT ESP8266 ESP-12E CH340 là board phát triển các dự án, sản phẩm IoT(Internet of Things).Thay vì mua các linh kiện riêng lẻ rồi kết nối, Node MCU ESP8266 giúp các bạn mới làm quen sử dụng dễ dàng hơn. Làm ra các sản phẩm đơn giản ban đầu cũng như các đề tài phức tạp hơn sau này.Nó thực sự hữu ích đối với những bạn đam mê với IoT.

Module IOT ESP8266-12E CH340

Thông Số Kĩ Thuật Của Module IOT

• Điện áp sử dụng: 3.3V
• Tích hợp sẵn anten
• Chuẩn kết nối không dây 802.11
• Wifi : 2.4GHz,hỗ trợ bảo mật WPA/WPA2
• Hỗ trợ 3 chế độ hoạt động STA/AP/STA+AP
• Công suất đầu vào: 4.5V-9V( max:10V)
• Dòng : ~70mA ( max:200mA),tiêu chuẩn: <200mA
• Tốc độ truyền : 110-460800bps
• Hỗ trợ giao tiếp dữ liệu UART/GPIO
• Kích thước bộ nhớ : 4Mbyte

Lưu ý: Sản phẩm bao gồm 2 phân loại:

+ Cổng Micro USB

+ Cổng Type C

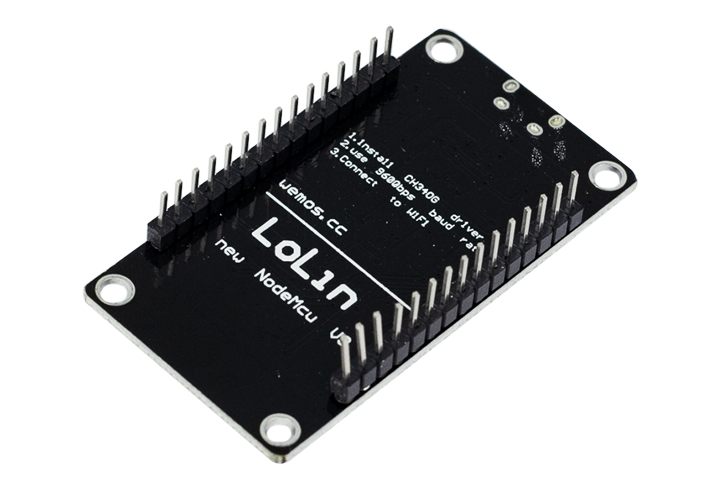

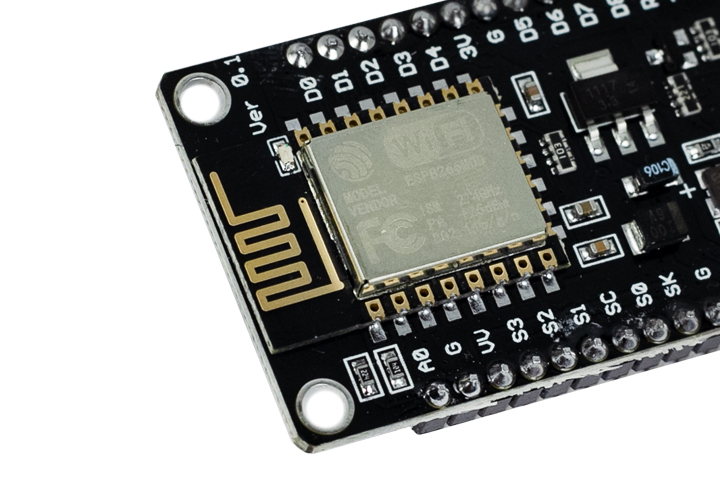

Mặt Sau Của Module IOT ESP8266-12E CH340

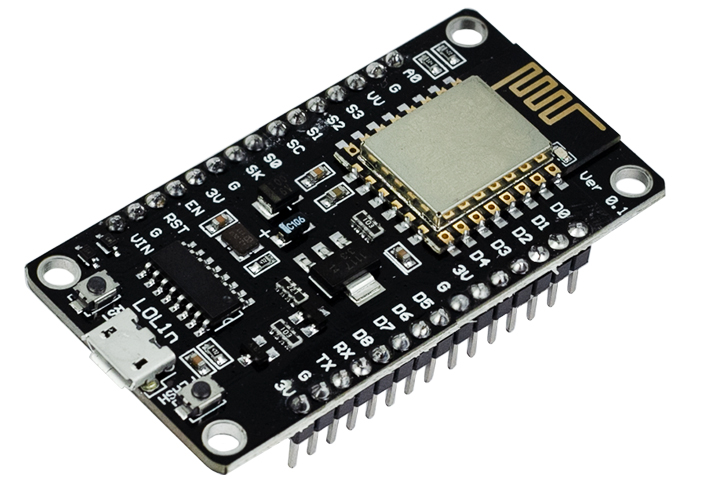

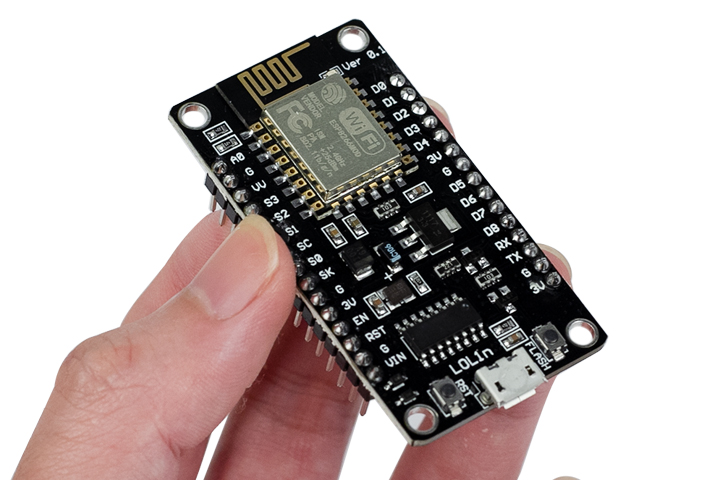

Chi Tiết Của Module IOT ESP8266-12E CH340

Module IOT ESP8266-12E CH340

3. Sơ Đồ Chân

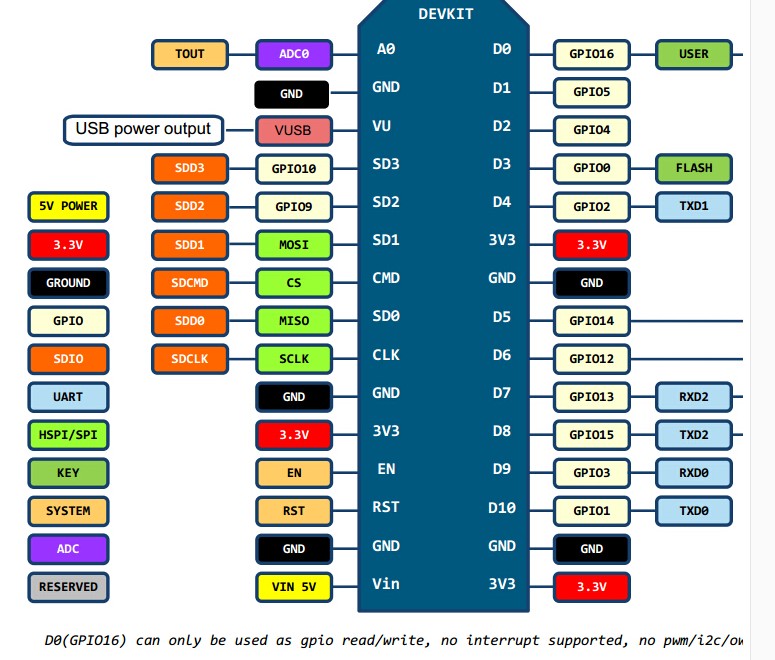

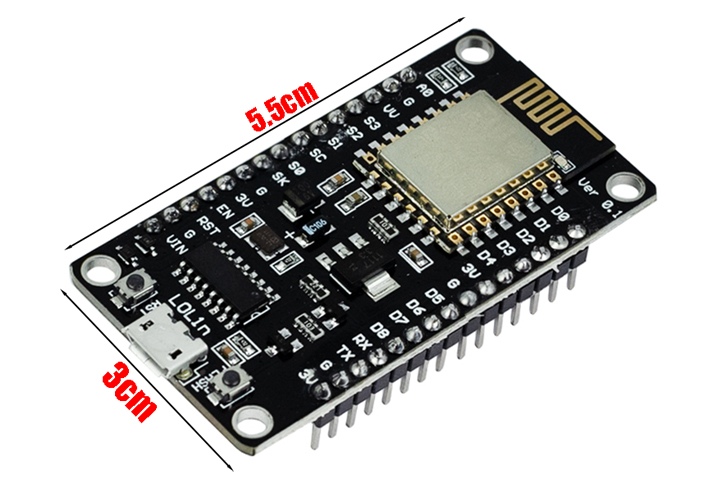

Sơ đồ chân của Node MCU ESP8266-12E v3

4. Lưu Ý Khi Sử Dụng Module IOT ESP8266 ESP-12E CH340

• Chip Esp8266 yêu cầu nguồn áp 3.3V. Không nên kết nối với nguồn 5V như các board Arduino khác.
• Node MCU ESP-12E có thể được nối với nguồn áp 5V sử dụng cáp micro USB hoặc chân Vin có sẵn trên board.
• Chân I/O của ESP8266 chỉ chịu đường nguồn áp tối đa là 3.3V.Để có thể dùng nguồn 5V với chân I/O,ta cần sử dụng hệ thống chuyển đổi mức điện áp.

5. Ứng Dụng Module IOT ESP8266 ESP-12E CH340

Trong bài viết này mình sẽ giới thiệu cho các bạn kết hợp Node MCU, Arduino IDE để điều khiển bật/tắt LED thông qua sử dụng Blynk trên Smartphone.

Đầu tiên các bạn copy link tại địa chỉ :

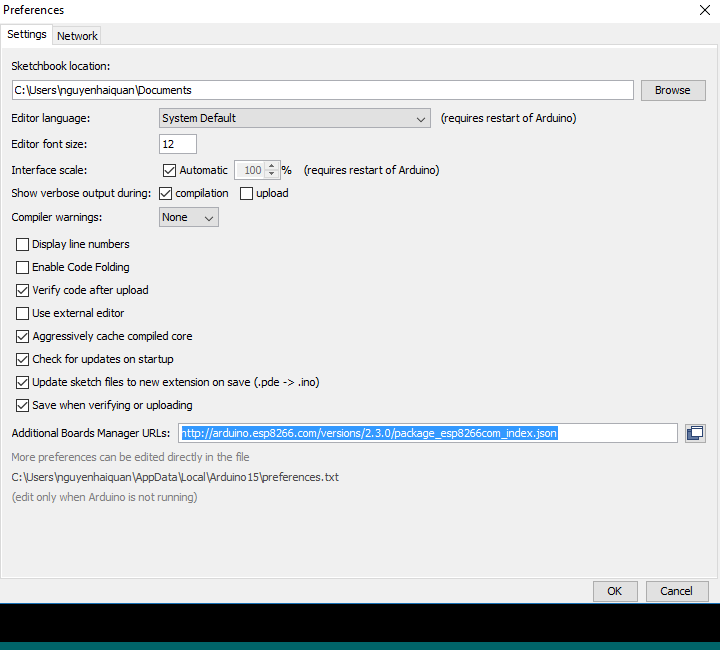

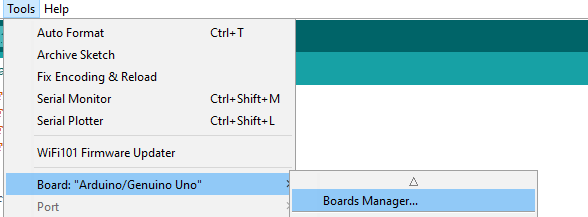

http://arduino.esp8266.com/stable/package_esp8266com_index.json ,sau đó vào trên Arduino IDE,các bạn vào File -> Preferences rồi dán link vào khung như hình ở dưới.

- Sau đó:

Các bạn search ESP8266,nhấn Install để tiến hành cài đặt.

- Tiến hành thêm Blynk vào Arduino IDE:

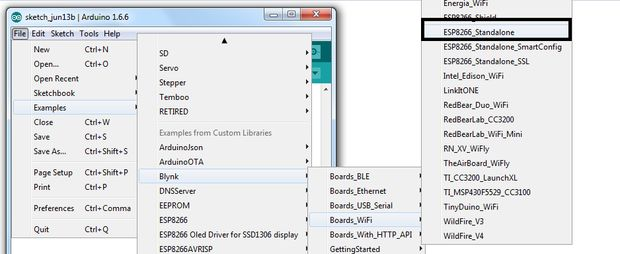

Các bạn vào địa chỉ http://www.blynk.cc/getting-started/ để tải blynk về. Vào Sketch- Include Library- Add Zip.Library rồi thêm file nén Blynk vừa tải về. Tiếp đến vào Sketch-Include Library-Manage Libraries . Search: Blynk rồi tiến hành cài đặt.

- Tải Blynk về smartphone tại địa chỉ : http://www.blynk.cc/getting-started/ .

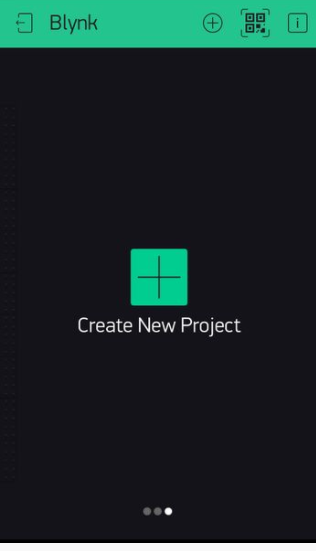

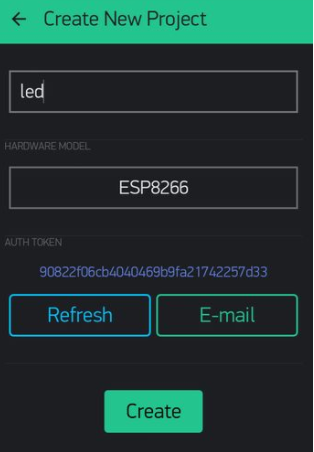

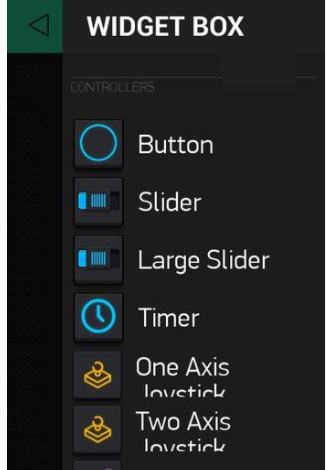

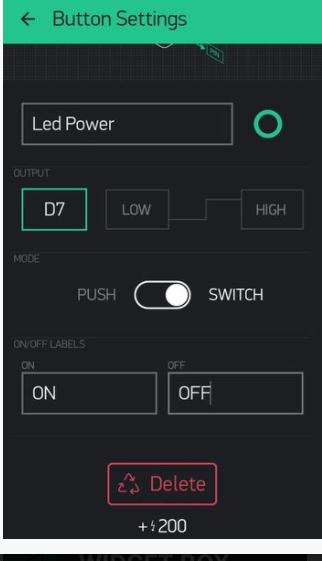

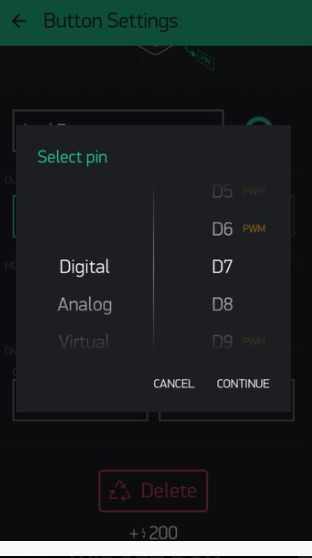

- Sau đó các bạn làm theo các bước từ 1-5 như hình ở dưới

Tiếp theo các bạn nối ESP-v12E với máy tính và nạp code:

Chú ý:

Serial.begin(9600); à Các bạn thay đổi tốc độ Baud 9600 thành 115200

Blynk.begin(auth, "ssid", "pass"); Thêm ssid và pass của Wifi vào 2 vị trí

Lưu file lại rồi ấn Upload File

Hình ảnh kết quả sau khi hoàn thành

Vậy là đã xong.Chúc các bạn thành công !
