Module Hồng Ngoại V3 - Dò Đường

Đánh giá sản phẩm
79.000₫ 130.000₫
Mã sản phẩm: K11A2-1
  • Điện áp làm việc: DC 3.3V-5V

  • Nhiệt độ làm việc: -10 ℃ - + 50

  • Khoảng cách phát hiện: 1mm đến 60 cm dễ dàng điều chỉnh, Càng gần độ chính xác càng cao

  • Kích thước module :  42mm × 38mm × 12mm (dài x rộng x cao)

  • Tấm nhỏ mắt hồng ngoại: 25mm × 12mm × 12mm (dài x rộng x cao)

Module cảm biến hồng ngoại dò đường - Phát hiện vật cản

Module Hồng Ngoại V3 - Dò Đường sử dụng 8 mắt thu quang đọc dữ liệu. Module được ứng dụng trong các xe thông minh hoặc một robot đi theo đường màu đã xác định trước. Module được ứng dụng trong xe thông minh để tránh những vách đá, vật cản. Module cảm biến hồng ngoại đã được tích hợp sẵn một vi điều khiển để giải mã tín hiệu dò đường, giúp giảm thiểu công việc xử lý cho mạch điều khiển chính.

module-cảm-biến-hồng-ngoại

Module Cảm Biến Hồng Ngoại

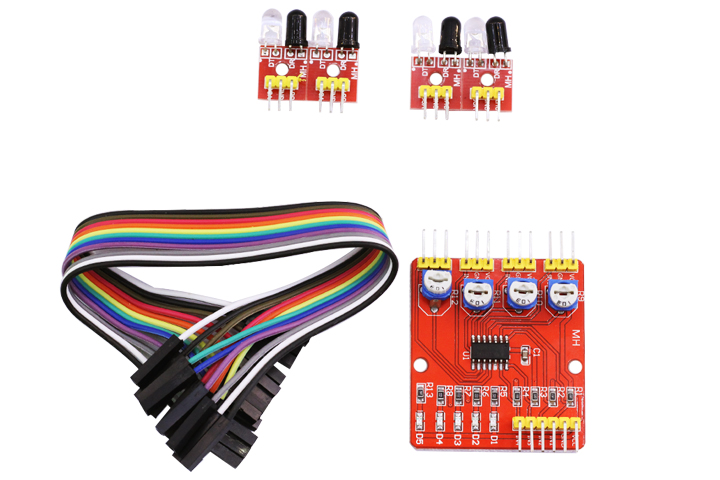

Bộ Sản Phẩm Bao Gồm:

  • 01 module hồng ngoại v3

  • 04 cặp mắt thu phát hồng ngoại

                                         module-cảm-biến-hồng-ngoại

Hình ảnh thực tế Module Cảm Biến Hồng Ngoại

Thông Số Kỹ Thuật Của Module cảm biến hồng ngoại dò đường

  • Điện áp làm việc cảm biến hồng ngoại: DC 3.3V-5V

  • Nhiệt độ làm việc: -10 ℃ - + 50

  • Khoảng cách phát hiện: 1mm đến 60 cm dễ dàng điều chỉnh, Càng gần độ chính xác càng cao

  • Kích thước module :  42mm × 38mm × 12mm (dài x rộng x cao)

  • Tấm nhỏ mắt hồng ngoại: 25mm × 12mm × 12mm (dài x rộng x cao)

  • Đầu ra tín hiệu: TTL (có thể được kết nối trực tiếp với vi điều khiển I / 0 )

module-cảm-biến-hồng-ngoại

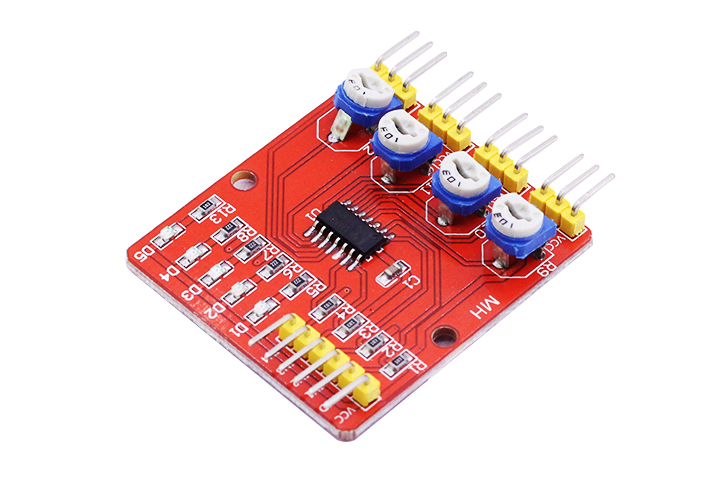

Chi Tiết Module Cảm Biến Hồng Ngoại

Hướng Dẫn Sử Dụng Module cảm biến hồng ngoại dò đường

  • Đầu tiên các bạn kết nối các mắt hồng ngoại vào module ứng với mỗi chân Vcc, Gnd, IN

  • Sau đó cấp nguồn từ 3.3 - 5V vào chân vcc, gnd trên module.

  • Khi có vật cản các chân từ In1 đến In 4 tương ứng với từng module sẽ xuất ra mức 0 (ở trạng thái không vật cản là mức 1), đồng thời led báo sáng.

module-cảm-biến-hồng-ngoại

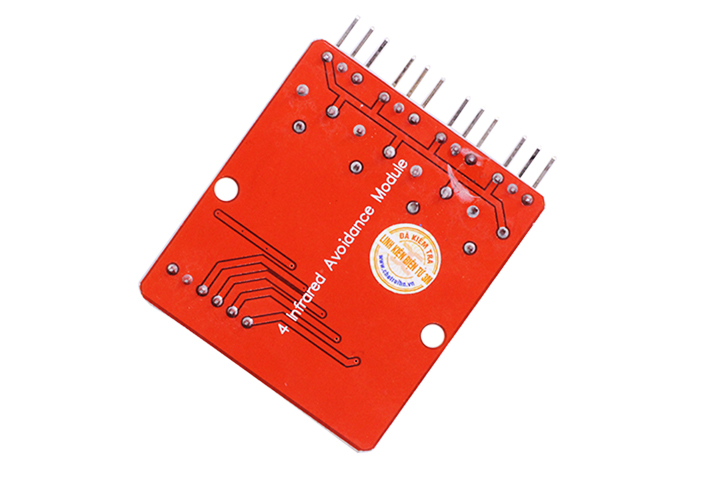

Mặt Sau Module Cảm Biến Hồng Ngoại
