Module Ghi Âm ISD1820 V1

Module Ghi Âm ISD1820 V1

 Module ISD 1820 là module thu phát âm thanh sử dụng chíp chính là ISD 1820,với khả năng thu phát âm thanh tối đa là 10s. Module rất dễ sử dụng,có thể dùng các nút bấm tích hợp trên board để điều khiển hoặc thông qua các vi điều khiển, có khả năng thu âm,phát âm thanh đã thu 1 lần hoặc lặp lại nhiều lần.

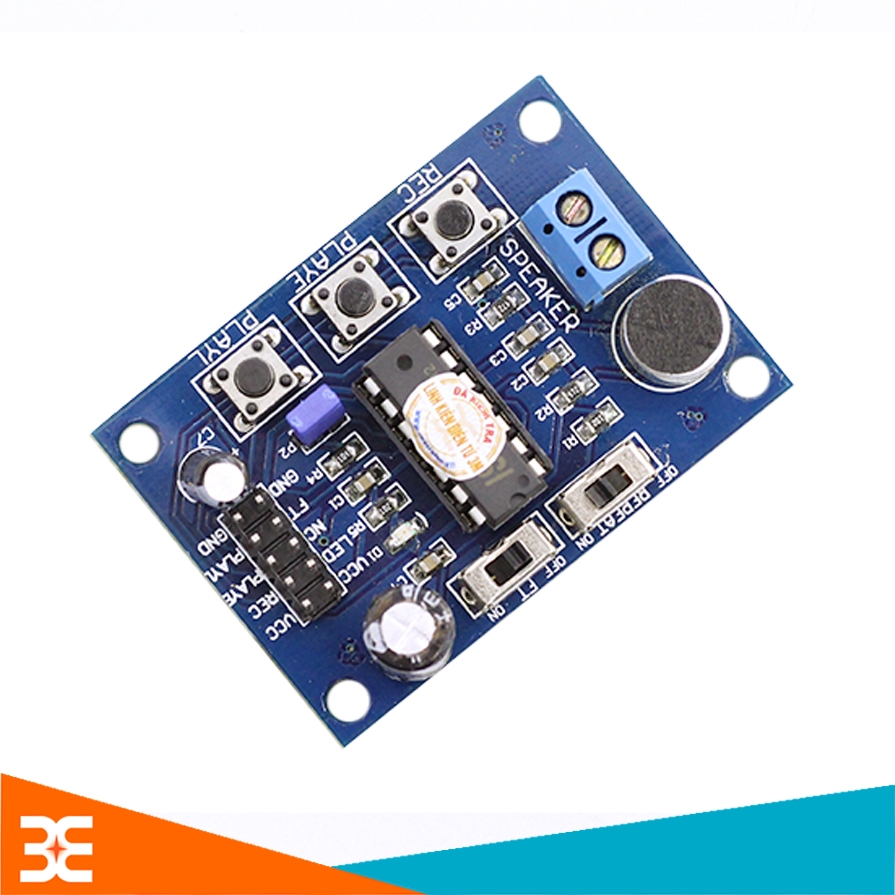

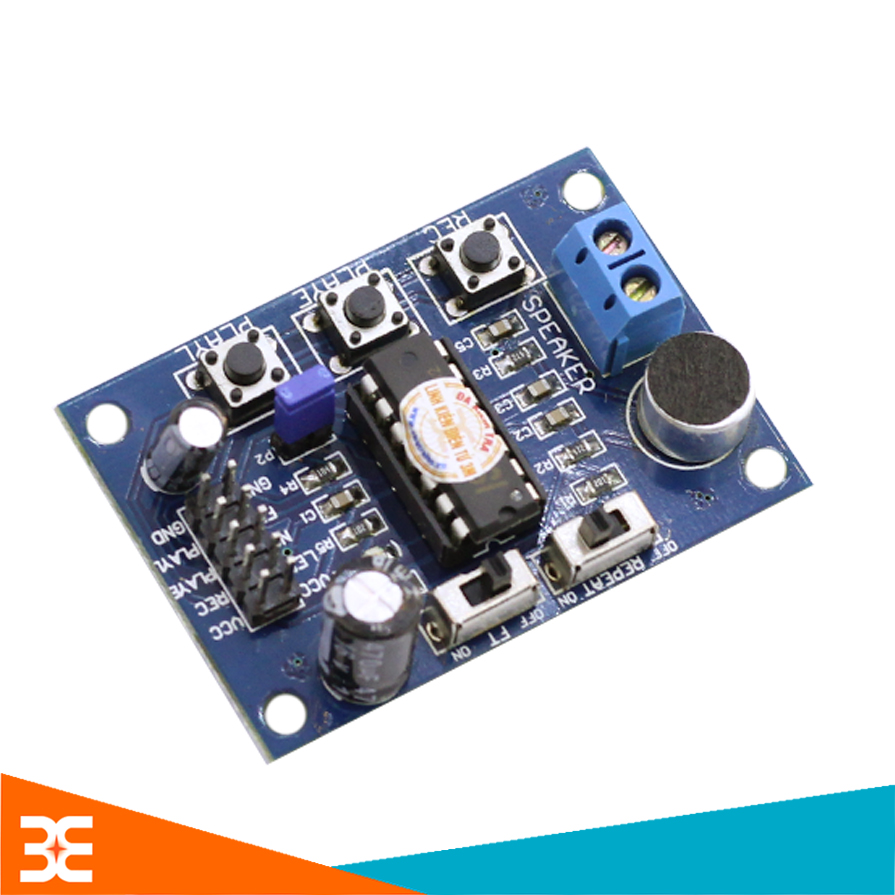

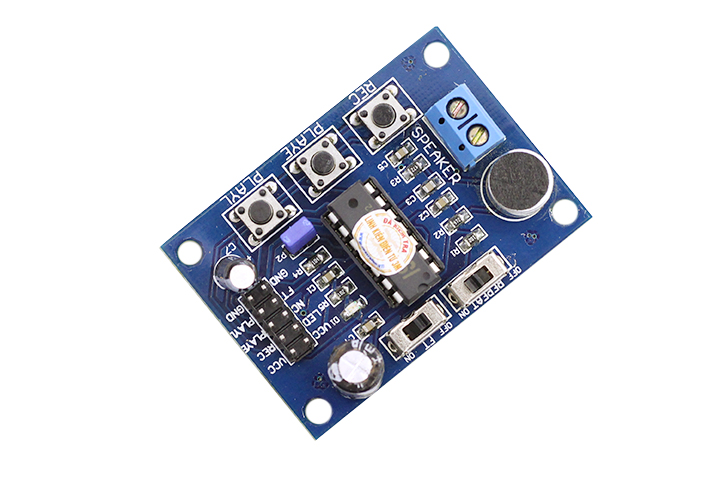

Module Ghi Âm ISD1820

 Thông số kỹ thuật:

• Điện áp làm việc :  4 – 5.5 V
• Chíp chính :  ISD 1820
• Kích thước module ghi âm :  54 (mm) x 38 (mm)
• Thời gian ghi âm: 10s
• Thời gian lưu trữ dữ liệu lên đến 100 năm và có thể ghi/xóa 100 000 lần
• Nếu muốn thay đổi thời gian ghi âm ta có thể thay đổi điện trở như bảng sau để được thời gian ghi âm mong muốn.

 Sơ đồ:

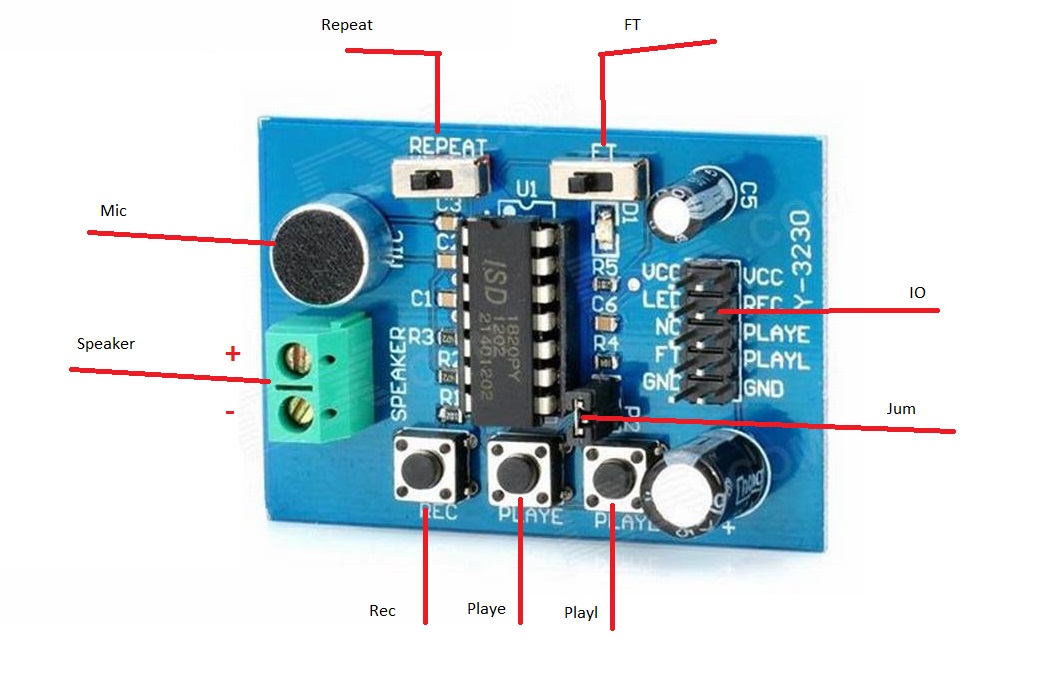

Sơ Đồ Module Ghi Âm ISD1820

• Repeat : Lặp lại đoạn ghi âm liên tục.
• FT : Dùng mạch khuếch đại bên ngoài.
• IO : Gồm các Jum kết nối với vi điều khiển và jum nguồn.
• Jum : Kết nối mặc định với điện trở 100k (mặc định là 10s ghi âm ).
• Rec : Nút ghi âm (lúc ghi âm phải giữ nút,khi nhả nút ra thì sẽ kết thúc ghi âm).
• Playe : Phát âm thanh đã được ghi lại (chỉ cần bấm 1 lần).
• Playl : Phát âm thanh đến khi ta nhả nút ra sẽ dừng(bấm và giữ nút ).
• Speaker : 2 chân kết nốt với loa.
• Mic : dùng để thu âm thanh.

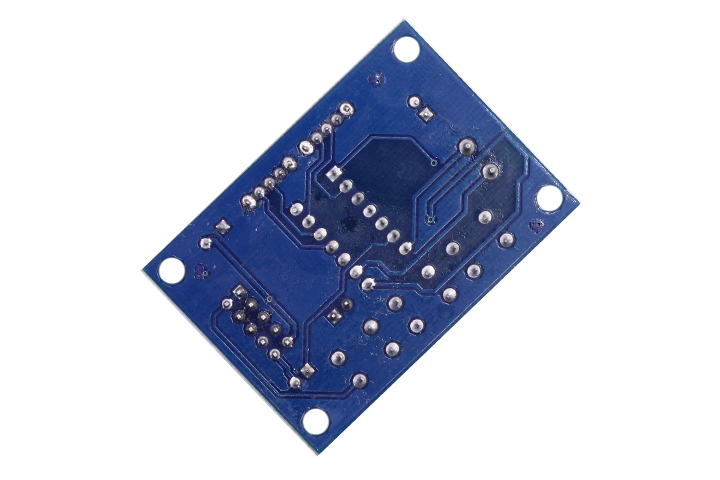

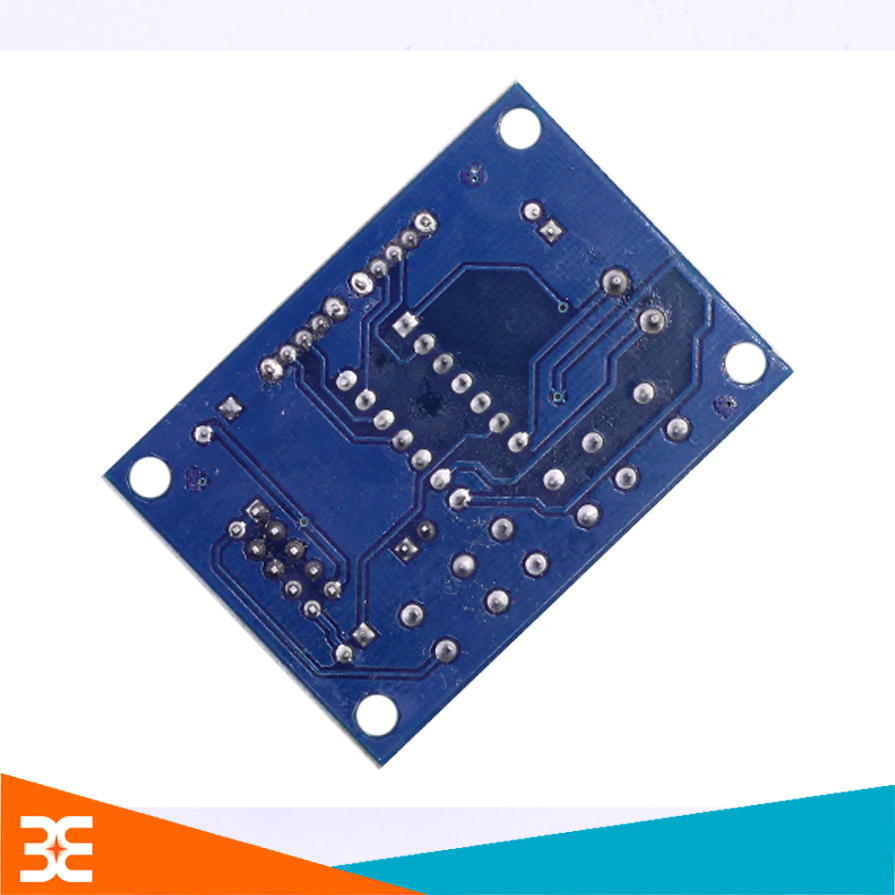

Mặt Sau Module Ghi Âm ISD1820

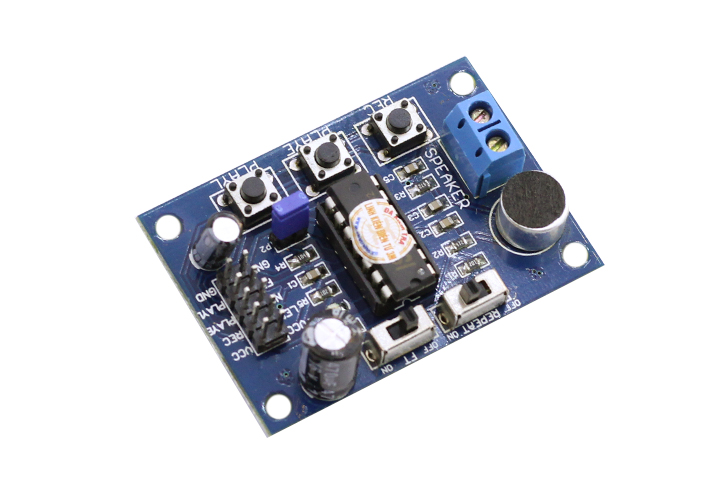

Module Ghi Âm ISD1820  Tiện Lợi

 Datasheet:

• Download tại đây: http://www.eimodule.com/download/EIM353_ISD1820_Module_Manual_V01.pdf
