Module Cảm Biến Chất Lương Không Khí MQ135

Đánh giá sản phẩm
59.000₫ 130.000₫
Mã sản phẩm: K11D3-2

Cảm biến chất lượng không khí MQ135 là cảm biến khí có độ nhạy cao. dễ dàng phát hiện khí độc

Module Cảm Biến Chất Lượng Không Khí MQ135

Cảm biến chất lượng không khí MQ135cảm biến khí có độ nhạy cao. dễ dàng phát hiện khí độc, chất lượng không khí kém có chứa các thành phần độc hại như: SnO2, ammonia, sulfide, hơi benzen, khói, khí độc.... Với độ chính xác cao và tuổi thọ làm việc lớn. Cảm biến MQ135 được sử dụng rộng rãi trong các nhà máy, phòng thí nghiệm...

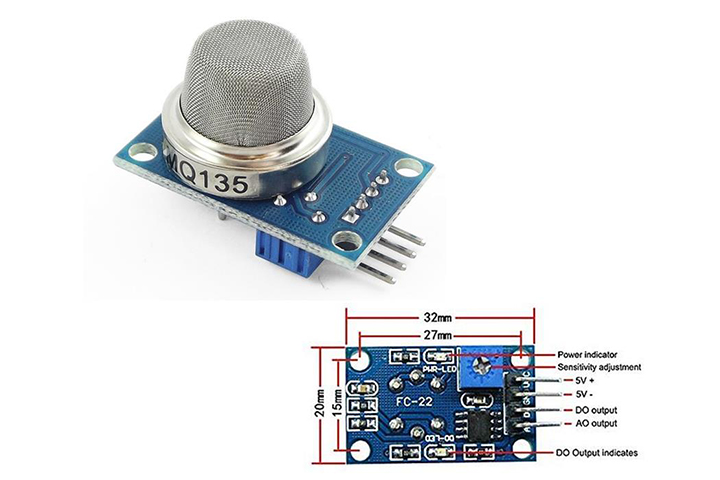

  module-cảm-biến-chất-lượng-không-khí

Mặt trước của Module cảm biến khí MQ135

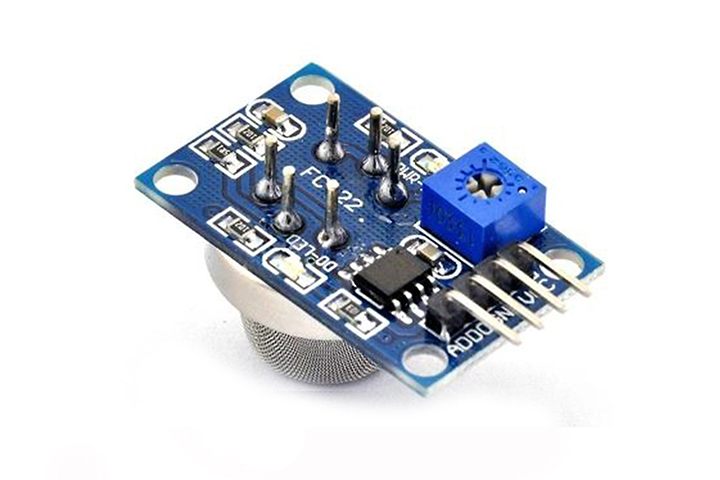

module-cảm-biến-chất-lượng-không-khí

Mặt sau của cảm biến khí MQ135



Sơ đồ chân của module cảm biến đo chất lượng không khí MQ135

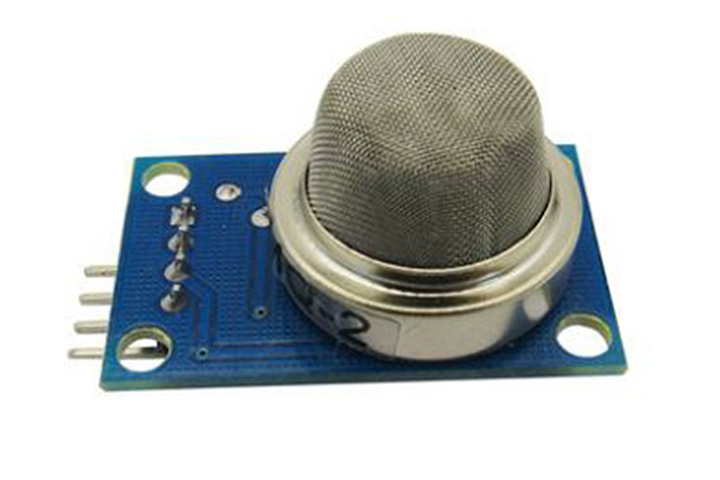

module-cảm-biến-chất-lượng-không-khí

Sơ đồ chân của MQ135



Thông số kỹ thuật của Module MQ135

  • Điện áp nguồn: ≤ 24V DC
  • Điện áp làm việc: 5V ( AC-DC)
  • Trọng lượng: 7g
  • Kích thước: 32mm x 20mm x 27 mm

  • Thời gian làm việc trung bình: 5 năm

  • Nhiệt độ làm việc: -10~50

  • Thời gian đáp ứng: ≤ 30s

  • Thời gian phản ứng: ≤ 1s

  • Độ nhạy: 3

  • Dòng điện: 150mA

  • Điện trở tải: Thay đổi được ( 2k-47k)

  • Phạm vi phát hiện: 100-20000ppm %



Ứng dụng của MQ135

MQ135 có rất nhiều ứng dụng trong thực tế,phục vụ trong cuộc sống,học tập.Sau đây mình sẽ giới thiệu sử dụng MQ135 kết hợp với Arduino để đo chất lượng không khí (kết quả được hiển thị trên màn hình laptop,PC)

Trước tiên các bạn cần dowload thư viện của MQ135 tại địa chỉ: https://github.com/GeorgK/MQ135

 sau đó add vào thư viện của Arduino IDE.

Kết nối chân:



MQ135

Arduino

VCC

5V

GND

GND

A0

A2



Tiếp theo đến phần code:



  1. #include "MQ135.h"
  2. #define PIN_MQ135 A2
  3. MQ135 mq135_sensor = MQ135(PIN_MQ135);
  4. float temperature = 25.0;
  5. float humidity = 60.0;
  6. void setup() {
  7. Serial.begin(9600);
  8. }
  9. void loop() {
  10. float rzero = mq135_sensor.getRZero();
  11. float correctedRZero = mq135_sensor.getCorrectedRZero(temperature, humidity);
  12. float resistance = mq135_sensor.getResistance();
  13. float ppm = mq135_sensor.getPPM();
  14. float correctedPPM = mq135_sensor.getCorrectedPPM(temperature, humidity);
  15. Serial.print("MQ135 RZero: ");
  16. Serial.print(rzero);
  17. Serial.print("\t Corrected RZero: ");
  18. Serial.print(correctedRZero);
  19. Serial.print("\t Resistance: ");
  20. Serial.print(resistance);
  21. Serial.print("\t PPM: ");
  22. Serial.print(ppm);
  23. Serial.print("\t Corrected PPM: ");
  24. Serial.print(correctedPPM);
  25. Serial.println("ppm");
  26. delay(500);
  27. }​​​​​​

Chú thích: Ở trên phần code có chỉ số ppm: đây là tỉ lệ của 1 lượng chất trong tổng số lượng của hỗn hợp chứa chất đó(trong bài này hỗn hợp là không khí)

 ppm= 1/1 000 000 = 10-6

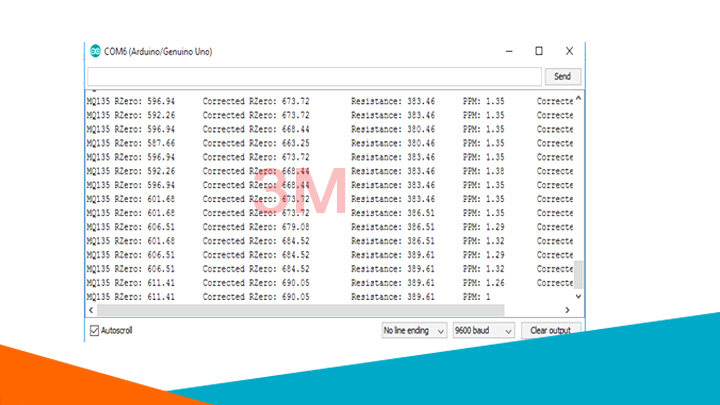

    Và đây là kết quả mình thu được:



 kết quả mình thu được khi kiểm tra mq135

Kết quả mình thu được
