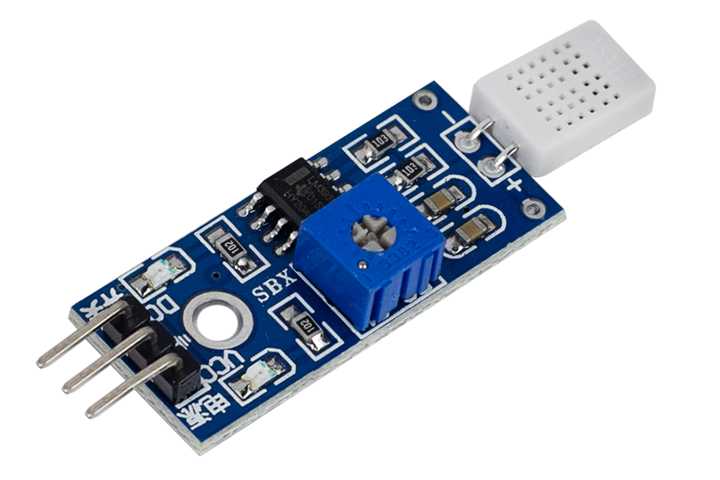

Module Cảm Biến Độ Ẩm HR202

Module Cảm Biến Độ Ẩm HR202

Module cảm biến độ ẩm HR202  rất nhạy cảm với độ ẩm, thường được sử dụng để phát hiện độ ẩm môi trường xung quanh; phát hiện độ ẩm, cảm biến độ ẩm.

Module Cảm Biến Độ Ẩm HR202

Thông số kĩ thuật:

• Sử dụng cảm biến độ ẩm HR202
• Thông qua việc điều chỉnh chiết áp, bạn có thể thay đổi ngưỡng phát hiện độ ẩm
• Điện áp làm việc của 3.3V-5V
• Tín hiệu ra: DO đầu ra chuyển mạch kỹ thuật số (0 và 1)
• Kích thước PCB board: 3.2cm x 1.4cm
• Sử dụng một so sánh LM393
•  Thứ Tự Chân:
  • VCC: 3.3-5V
  • GND
  • OUT: Tín hiệu số 0, 1 (Chế độ ban đầu ở mức thấp 0, khi phát hiện độ ẩm lên mức cao 1)

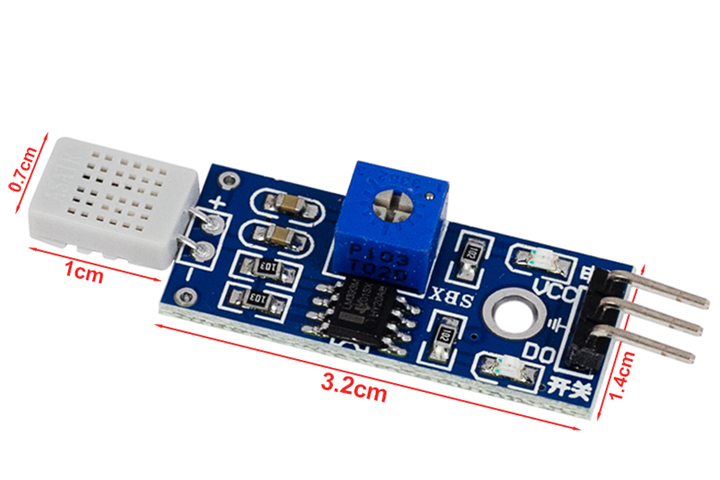

Kích Thước Của  Module Cảm Biến Độ Ẩm HR202

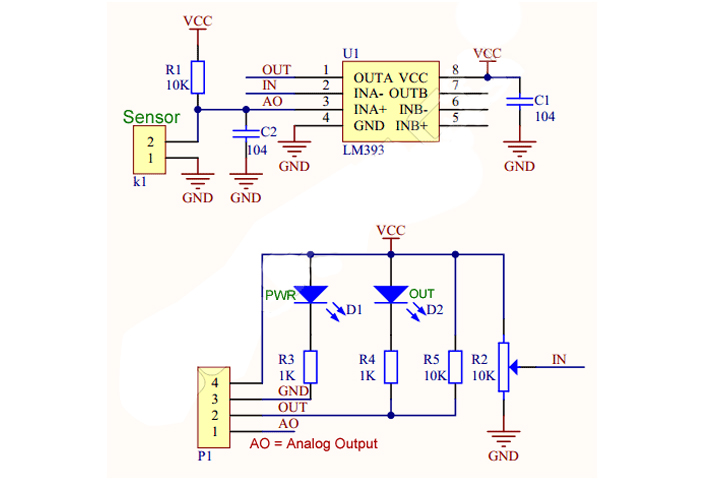

Sơ Đồ Nguyên Lý Của Module Cảm Biến Độ Ẩm HR202

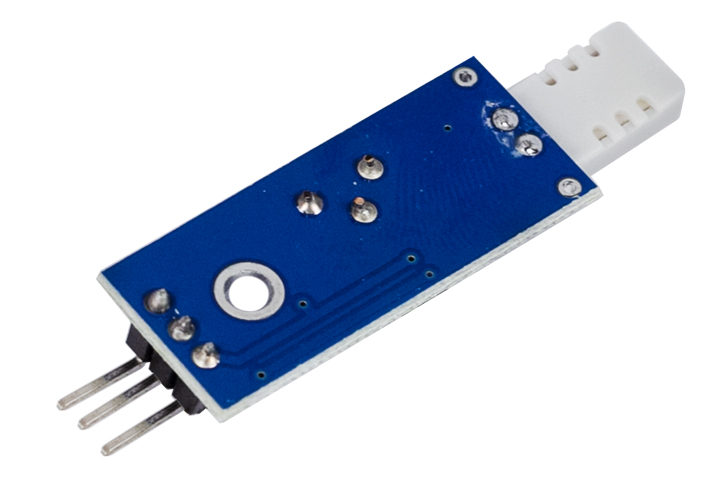

Mặt Sau Của Module Cảm Biến Độ Ẩm HR202

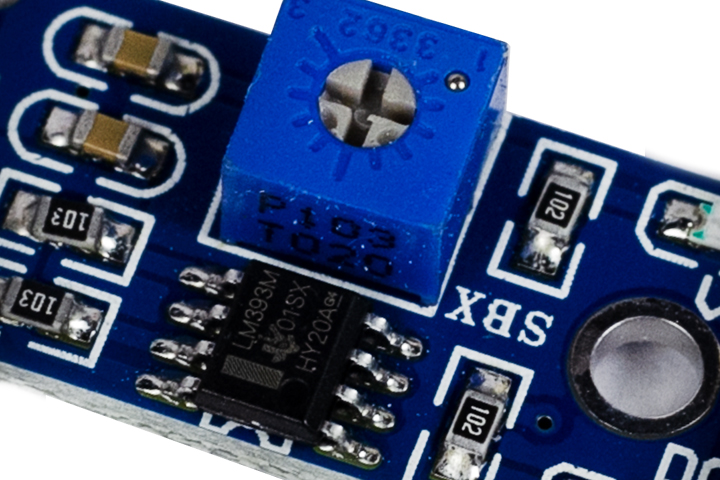

IC LM393M Của Module Cảm Biến Độ Ẩm HR202

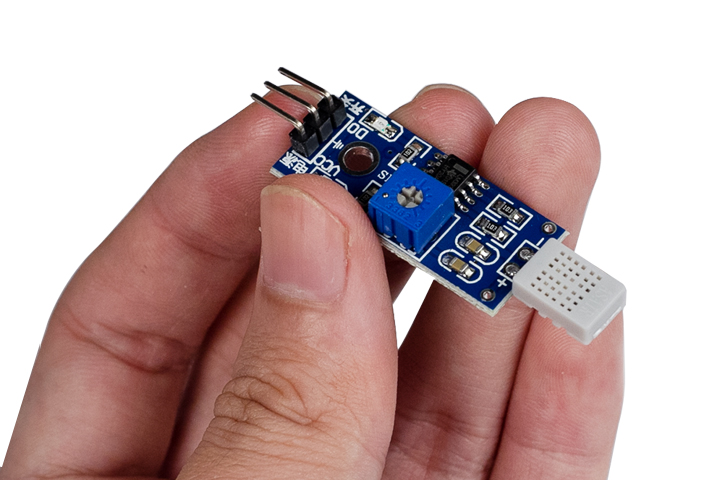

Hình Ảnh Thực Tế Của Module Cảm Biến Độ Ẩm HR202
