Module Cảm Biến Chạm TTP223 1 Phím

Module Cảm Biến Chạm TTP223 1 Phím

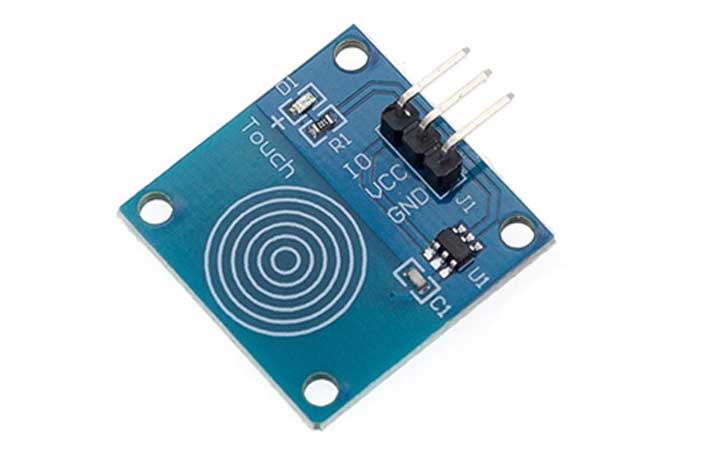

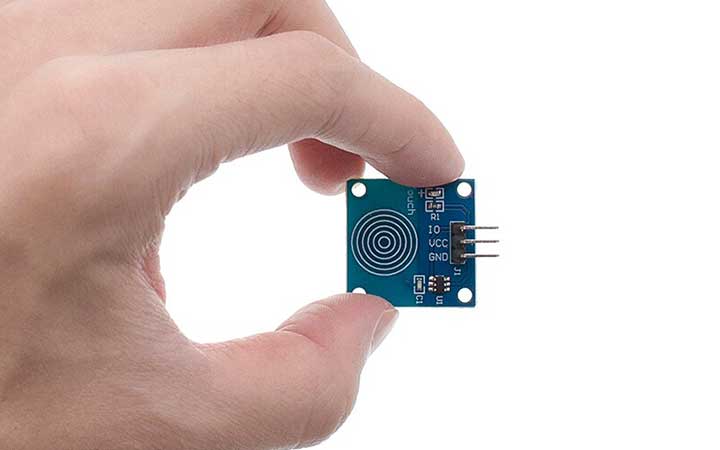

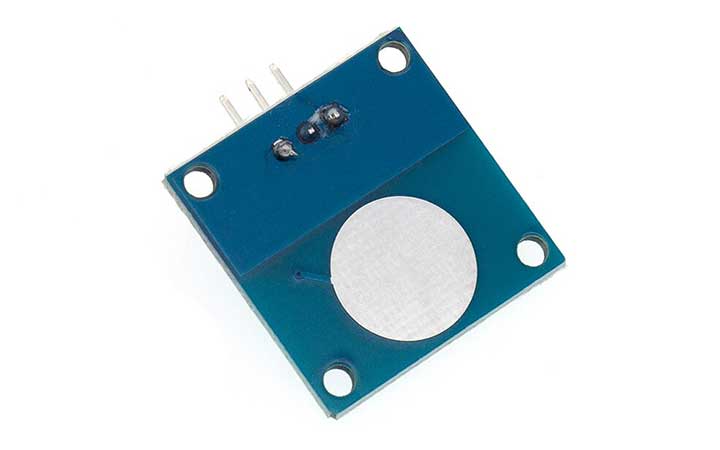

Module Cảm Biến Chạm TTP223 1 Phím nhỏ gọn , dễ dàng sử dụng với 3 chân kết nối ( GND , VCC , SIG ). Có thể sử dụng như một công tắc cảm biến thay thế các nút bấm thường , giúp sản phẩm trở nên xịn hơn

Thông Số Kỹ Thuật:

• Nguồn điện cung cấp cho 2 ~ 5.5V
• Độ trễ phản ứng của đầu ra thấp ( 60 ms )

• Module có thể được cài đặt sau bề mặt trong suốt như nhựa, mặt kính.. của vật liệu phi kim loại, và các bề mặt mỏng khác.

Hướng dẫn sử dụng:

• Bản chất, Module cảm biến chạm cũng chỉ giống như 1 công tắc
  • 2 chân VCC và GND để cấp nguồn cho Module hoạt động
  • Chân SIG thực chất là chân OUT với 2 giá trị đầu ra ON/OFF
    • Chạm ---> ON
    • Không chạm ---> OFF
• Sau đây mình sẽ dùng Module chạm để đóng mở Relay . Đây là ứng dụng cơ bản nhất với những module có đầu ra xuất ON/OFF
  • Sơ đồ nối dây: Kết nối trực tiếp Module cảm biến chạm với module relay 1 kênh


    Module cảm biến chạm	Module relay 1 kênh
    VCC (5V)	VCC(5V)
    GND	GND
    SIG/OUT	IN
