Module Âm Ly TDA2030 HiFi Stereo Ampli 2x28W Bass Treble 12dB

Giới Thiệu Sản Phẩm :

• Mạch Âm Ly TDA2030 là mạch công suất stereo có điều chỉnh âm sắc bass và treble.

• Mạch có ưu điểm nhỏ gọn, IC có gắn kèm tản nhiệt cho khả năng hoạt động ổn định lâu dài.

• Mạch có công suất đầu ra lớn, dùng để gắn vào loa máy tính, loa gia đình rất tiện lợi.

Bộ Sản Phẩm Bao Gồm:

•   01 Module Âm Ly TDA2030 HiFi Stereo Ampli 2x28W Bass Treble 12dB

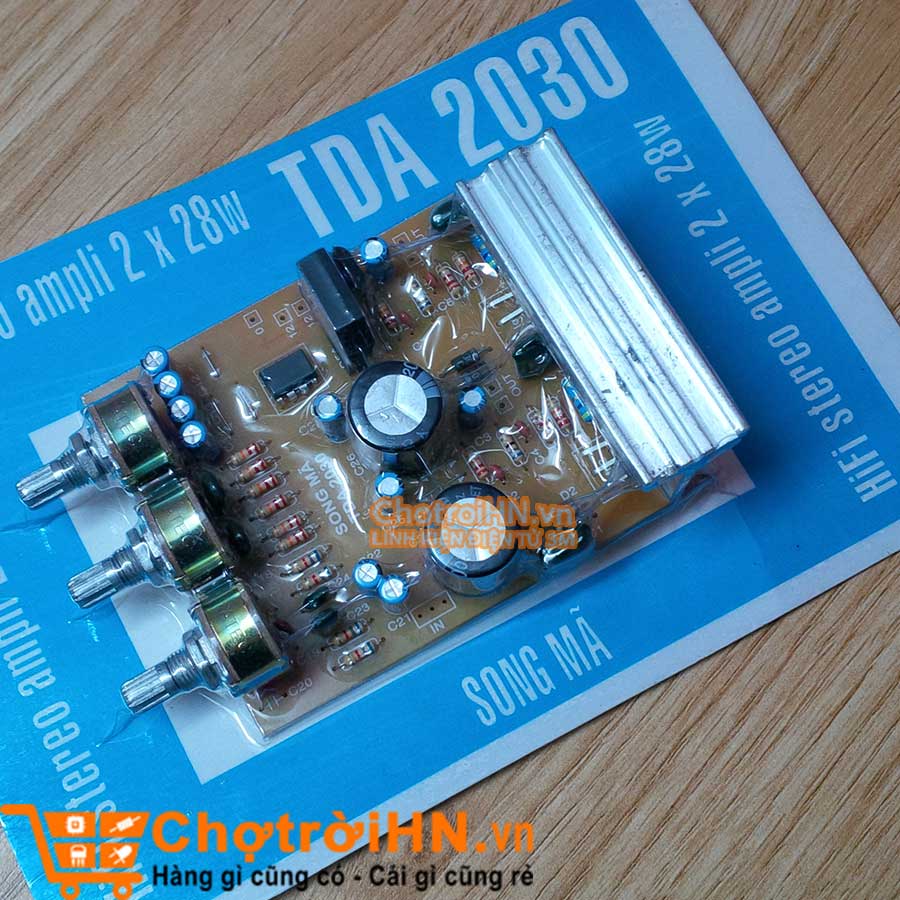

                                                           Hình ảnh bộ sản phẩm mạch âm ly TDA2030

Thông Số Kĩ Thuật:

• Kích thước: 82x71mm

• Công suất 2 kênh L-R: 18W + 18W

• Điện áp: 12Vac - 0 -12Vac

• Độ nhạy đầu vào: 1Vp-p

• Dải tần: 30Hz-30Khz

• Hiệu ứng Bass Treble: +-12dB

• Điều chỉnh âm bass và treble

•  Sử dụng nguồn đối xứng 12V 3A để cấp nguồn cho mạch TDA2030.

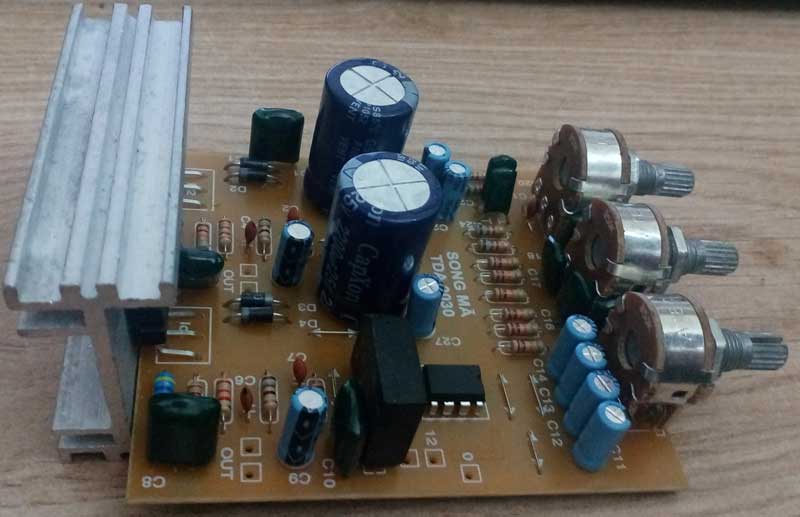

                                                                  Hình ảnh thực tế của mạch

Hướng Dẫn Sử Dụng:

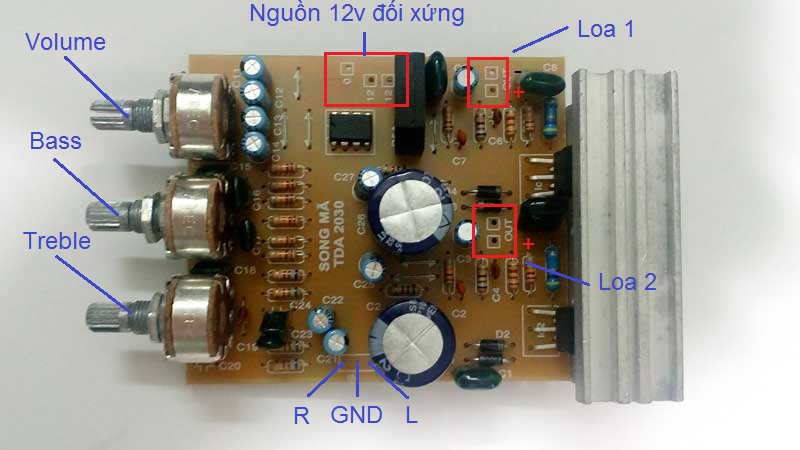

• Các bạn chỉ cần cấp nguồn cho mạch, cho tín hiệu vào và nối tín hiệu ra loa như hình vẽ:

• Các chân Lo, Ro, G là các tín hiệu vào.( Tín hiệu audio Left, Right, và chân mass).

• Trên mạch có 3 biến trở lần lượt để chỉnh âm lượng, âm bass và âm treble.
