MCR100-8 TO-92 THYRISTOR 1A 600V

Đánh giá sản phẩm
990₫ 2.000₫
Mã sản phẩm: PVX82861
  • Điện áp ngược cực đại: 600V
  • Dòng thuận cực đại: 1A
  • Dải nhiệt độ hoạt động: -40ºC~125ºC
  • Dòng rò thấp

MCR100-8 TO-92 THYRISTOR 1A 600V chất lượng cao

Thyristor ( Chỉnh lưu silic có điều khiển - SCR) là một linh kiện điện tử bán dẫn cấu tạo từ bốn lớp bán dẫn,ví dụ như P-N-P-N, tạo ra ba lớp tiếp giáp P-N. Trong hình cho thấy 4 lớp bán dẫn xem như là 2 transistor PNP và NPN kết hợp nhau thành một cấu trúc mới. Cấu trúc bán dẫn (semiconductor) này có tên là SCR vì nó có khả năng khởi dẫn ở một thời gian (pha), điều khiển (control) được quá trình nắn dòng (rectifier). Ký hiệu của SCR vì thế mà giống như một diode có anode A và cathode K với cực gate G



mcr100-8-to-92-thyristor

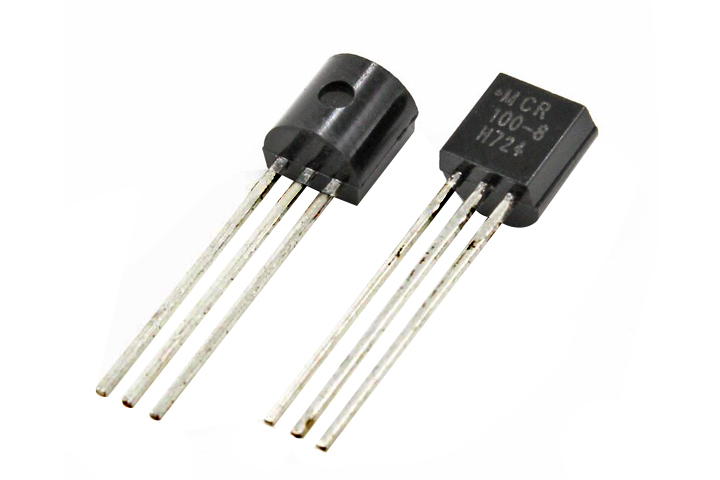

MCR100-8 TO-92 THYRISTOR



Thông số kỹ thuật:

  • Điện áp ngược cực đại của thyristor: 600V
  • Dòng thuận cực đại: 1A
  • Dải nhiệt độ hoạt động: -40ºC~125ºC
  • Dòng rò thấp

mcr100-8-to-92-thyristor

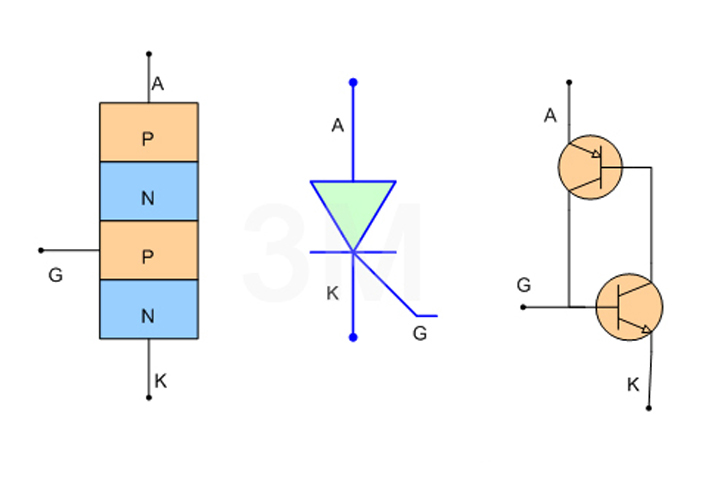

Cấu tạo Thyristor 1A

Đo kiểm tra thyristor

  • Đặt động hồ thang x1W , đặt que đen vào Anode, que đỏ vào Cathode ban đầu kim không lên, dùng Tua-vit chập chân A vào chân G => thấy đồng hồ lên kim, sau đó bỏ Tua-vit ra => đồng hồ vẫn lên kim => như vậy là Thyristor tốt

Ứng dụng

  • Thyristor chủ yếu được sử dụng trong các mạch chỉnh lưu có điều khiển
  • Ngoài ta Thyristor thường được sử dụng trong các mạch chỉnh lưu nhân đôi tự động của nguồn xung Ti vi màu

mcr100-8-to-92-thyristor

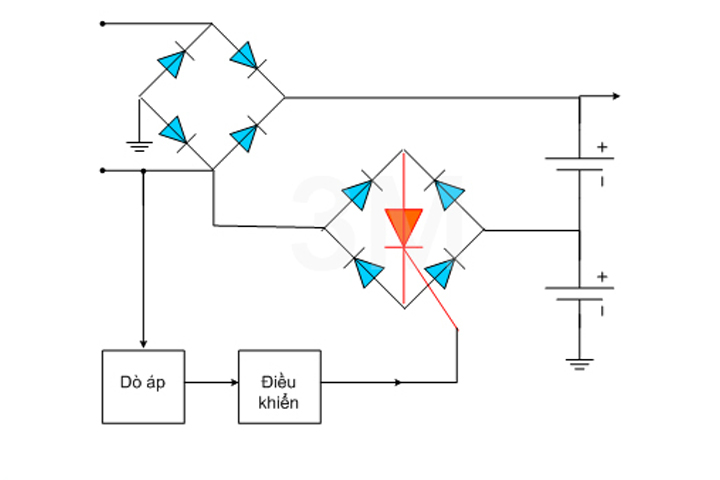

Mạch chỉnh lưu nhân đôi



Hướng dẫn sử dụng và lưu ý

  • Do tính chất phân cực nên khi sử dụng cần chú ý thứ tự các chân và các cực
  • Ngoài ra những ứng dụng cần SCR dòng và áp bé người ta vẫn thường dùng 2 transistor khác "chất" để ráp thành SCR phù hợp với yêu cầu. Ví dụ trong các mạch bảo vệ quá áp, quá dòng v.v...
